Ремонт катушки СЕФ 10 на 12.

[Чизель]

Полетела ДД катуха, обрыв кабеля, одна половина работает, другая нет. Кто сталкивался с подобной проблемой, как найти место обрыва провода и осуществить ремонт?

[Fuma]

Так не бывает. Чтобы половина катушки работала, а другая половина не работала.

[Чизель]

У меня такая ситуация одно Д "кольцо" хватает цели, другое нет, ну и чуйка никакая вообще сапёрку только с 20 см видит, явный обрыв провода. Со стандартной катухой прибор лупит будь здоров, на ту же сапёрку метр, а может и больше. По воздуху естественно.

[Fuma]

Упрощенная схема катушки такова. В катушке имеется две обмотки, одна передающая, вторая приемная. Передающая излучает сигнал, приемная принимает
сигнал, отраженный от цели. Две половинки DD, сбалансированы между собой так,
чтобы в отсутствии цели сигнала не было. Это достигается взаимным расположением обмоток между собой. На этой схеме к разъему от обмоток, идут 4 проводка. Если хотя бы один из них оборвать, катушка не будет реагировать ни на какие цели. Зона чувствительности у такой катушки, это желтый сектор.
Если Ваша катушка работает как то так, как Вы написали, возможно кабель целый,
а саму катушку сильно деформировали, переехали машиной, у нее ушел баланс
и т. д.

Прибор какой?

[Чизель]

Tesoro Vaquero. Я машу монетой над одной половиной катушки, сигнал есть, машу над другой половиной сигнала нет. Машиной точно не переезжали, вообще я с катушкой бережно обращаюсь.

Сообщение отредактировано Чизель: Nov 22 2013, 21:52

[Fuma]

Измерьте сопротивление обмоток.
Замерьте индуктивность обмоток, или частоты возбуждения.
С включенным прибором посмотрите не ушел ли баланс датчика, с помощью осциллографа.
После этих измерений, думаю будет понятно , что же случилось с этой катушкой.

[Чизель]

Измерьте сопротивление обмоток.
Замерьте индуктивность обмоток, или частоты возбуждения.
С включенным прибором посмотрите не ушел ли баланс датчика, с помощью осциллографа.
После этих измерений, думаю будет понятно , что же случилось с этой катушкой.

Спасибо за совет, осталось найти чем и как измерить.

[фатор]

Измерьте сопротивление обмоток.
Замерьте индуктивность обмоток, или частоты возбуждения.
С включенным прибором посмотрите не ушел ли баланс датчика, с помощью осциллографа.
После этих измерений, думаю будет понятно , что же случилось с этой катушкой.

Fuma, а какое должно быть сопротивление?

[Fuma]

Получил от Чизель плюс, думаю авансом. Надо продолжать. Реальный обрыв провода может быть выявлен измерением сопротивления обмоток. Для этого нужен простой, самый дешевый китайский тестер, чтобы измерял сопротивление, по шкале единицы Ом. На разъеме Тесоро, контакты должны быть подписаны. Сопротивление обмоток, если кабель целый должно быть таким:
между 1 и 3 контактом 4,5 Ома, между 2 и 4 контактом 65 Ом. Не обязательно тютелька в тютельку 4,4-4,7 или 62-67, это допустимые значения.
Воткните концы измерителя плотно в разъем катушки, и шевелите кабель, если у кабеля есть возникающий разрыв, то сопротивление будет пропадать. Если шевелить то в одном месте, то в другом, можно примерно определить место разрыва. Обычно это место у входа в датчик. Или у самого разъема. Если сопротивления нет, то значит разрыв хороший, надо ремонтировать.

Так же можно проверить на Тесоровском датчике обрыв экрана, 2 контакт разъема должен звонится с экраном, которым покрыт весь датчик. На SEF для этого нужно снять часть нижнего покрытия датчика, до черного блестящего слоя, это и есть экран. Сопротивление между 2 контактом и экраном может быть от 100 ом до 1 кОм.

Реально на датчике можно поменять кабель. Если же вдруг, что -то с таким датчиком случилось внутри. Теоретически может быть,( мне не встречалось)
обрыв обмотки, короткое между витками, обрыв петли, вряд ли это можно починить, потому что обмотки плотно намотаны, пропитаны эпоксидкой.

Схема катушки с рисунком разъема есть в этой теме:
http://www.reviewdetector.ru/index.php?showtopic=506108&hl=

[фатор]

Получил от Чизель плюс, думаю авансом. Надо продолжать. Реальный обрыв провода может быть выявлен измерением сопротивления обмоток. Для этого нужен простой, самый дешевый китайский тестер, чтобы измерял сопротивление, по шкале единицы Ом. На разъеме Тесоро, контакты должны быть подписаны. Сопротивление обмоток, если кабель целый должно быть таким:
между 1 и 3 контактом 4,5 Ома,  между 2 и 4 контактом 65 Ом. Не обязательно тютелька в тютельку 4,4-4,7 или 62-67, это допустимые значения.
Воткните концы измерителя плотно в разъем катушки, и шевелите кабель, если у кабеля есть возникающий разрыв, то сопротивление будет пропадать. Если шевелить то в одном месте,  то в другом, можно примерно определить место разрыва. Обычно это место у входа в датчик. Или у самого разъема. Если сопротивления нет, то значит разрыв хороший, надо ремонтировать.

Так же можно проверить на Тесоровском датчике обрыв экрана, 2 контакт разъема должен звонится с экраном, которым покрыт весь датчик. На SEF для этого нужно снять часть нижнего покрытия датчика, до черного блестящего слоя, это и есть экран. Сопротивление между 2 контактом и экраном может быть от 100 ом до 1 кОм.

Реально на датчике можно поменять кабель. Если же вдруг, что -то с таким датчиком случилось внутри. Теоретически может быть,( мне не встречалось)
обрыв обмотки, короткое между витками, обрыв петли, вряд ли это можно починить, потому что обмотки плотно намотаны, пропитаны эпоксидкой.

Схема  катушки с рисунком разъема есть в этой теме:
http://www.reviewdetector.ru/index.php?showtopic=506108&hl=

спасибо

[Чизель]

Прозвонил обмотки катушки батарейкой с лампочкой, между 1 и 3 разъёмом контакт есть, а вот между 2 и 4 контакта нет, наверное обрыв там, но может быть ток не идёт из за повышенного сопротивления. Заметил ещё одну интересную особенность, когда машу монетой в 3см от штекера катушки, то прибор на монету реагирует.

Сообщение отредактировано Чизель: Nov 23 2013, 20:01

[Fuma]

Лампочка должна гореть. Это обрыв провода приемной обмотки. Скорее всего у входа в датчик.

[Чизель]

Лампочка должна гореть. Это обрыв провода  приемной обмотки. Скорее всего у входа в датчик.

Тооже так считаю. Только вот думаеться что обрыв произошёл у штекера, потому что когда я трясу провод у катухи, прибор молчит, а вот у штекера звенит...

[туча]

Тооже так считаю. Только вот думаеться что обрыв произошёл у штекера, потому что когда я трясу провод у катухи, прибор молчит, а вот у штекера звенит...

Обрыв может быть где угодно ,но из практики скорее всего может быть только в двух местах ,у входа в катушку и в самом разъеме ,у Вас скорее всего у входа в катушку ,так как там самое уязвимое место ,и кабель имеет свойство двигаться внутри оболочки ,а в гермовходе он зажатый в резиновое кольцо ,кольцо твердеет от времени и становится причиной излома .

[Чизель]

Обрыв может быть где угодно ,но из практики скорее всего может быть только в двух местах ,у входа в катушку и в самом разъеме ,у Вас скорее всего у входа в катушку ,так как там самое уязвимое место ,и кабель имеет свойство двигаться внутри оболочки ,а в гермовходе он зажатый в резиновое кольцо ,кольцо твердеет от времени и становится причиной излома .

Фигушки разрыв и не у штекера и не у катушки, а прямо в середине кабеля. Пока добирался до места обрыва, пришлось пошинковать весь кабель, так что кабель весь под замену. Вот только какой поставить незнаю, нужен медный четырёхжильный. Может есть какие-то особые требования для кабелей такого рода?

[Fuma]

На фирменной катушке Тесоро и на Детеч так же применяется кабель 2 жилы, каждая в своем экране. По крайней мере на тех катушках, которые я разбирал. Такой кабель может называться SUPERVHS. Покупать лучше разрезной кабель, потому что в дешевом с концами, может оказаться просто четыре жилы без всяких экранов и других сложностей. Хорошо бы чтобы в таком кабеле было много жилок и веревочка для прочности на разрыв.

Вложенные эскизы изображений

[туча]

Фигушки разрыв и не у штекера и не у катушки, а прямо в середине кабеля. Пока добирался до места обрыва, пришлось пошинковать весь кабель, так что кабель весь под замену. Вот только какой поставить незнаю, нужен медный четырёхжильный.  Может есть какие-то особые требования для кабелей такого рода?

Фигушки так фигушки ,потом опишите что сотворили ,будет интересно всем . С ув.

[Чизель]

Фигушки так фигушки  ,потом опишите что сотворили ,будет интересно всем . С ув.

Обязательно . А что собственно представляет из себя экран кабеля?

[Fuma]

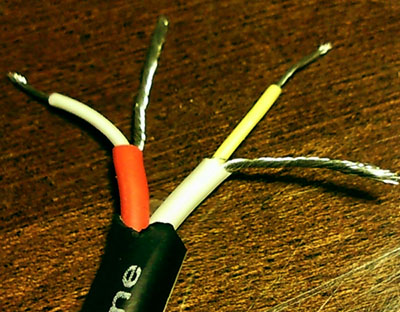

Вверху на фото кабель. Представляет собой два проводка в изоляции. Поверх этой изоляции идет экран из медных, тонких проводков, он так же покрыт изоляцией. Получается два проводка и два экрана. Экран играет роль сигнального провода. И получается , что катушка подключена четырьмя проводами.
Экран провода приемной обмотки, является еще и как положено экраном. Он соединен с общим проводом и с экраном датчика.

Сообщение отредактировано Fuma: Nov 25 2013, 21:04

[Чизель]

Понятно значит экран это просто верхняя оплёточная жила кабеля. А вот последнее предложение малопонятно .
