Самодельный IB металлоискатель "Терминатор"

[goldbee]

P.S.Прошу прощения-еще один вопрос-реально ли вообще сделать полноценного подводника для поиска на морских пляжах (в смысле чтобы работать еще и в воде с ним-ведь пляжи зачастую обходят получше и почаще магазинов с хлебом,а вот в воду уже мало прется)

[лёва]

-реально ли вообще сделать полноценного подводника для поиска на морских пляжах (в смысле чтобы работать еще и в воде

Ну вообще то люди делают.

[goldbee]

Ну вообще то люди делают.

Ув.Лева,кто именно занимается этой темой-именно настоящими подводниками? Вы или Flagman? (и к кому обращаться в личку для решения вопросов? сорри-на этом сайте я новичок и несколько нуждаюсь в помощи )

[лёва]

Флагман.

[ELM]

Есть смысл, увеличить ёмкость С21, С22, С27, С28, в два – три раза, чтобы можно было очень медленно водить катушкой, почти, как в статическом режиме? Или, земля, «забьёт» полезный сигнал?

Какая, полоса пропускания усилителей, на МС5, МС6, МС7, будет оптимальной, для поиска монет, на очень замусоренных, участках, в том числе – с угольным шлаком?

[Jazep]

Я поставил LP2951ACD, с внешним делителем. Резистор 3,9КОм - на землю, 15КОм, на выход стабилизатора, точка, их соединения - на вывод №7, стабилизатора LP2951ACD. Вывод №7, к выводу №6, не подключать.
На выходе LP2951ACD - 6,1В. Прибор работает, при напряжении питания от 6,7В.
Микруху LP2951ACD, можно брать, с любым выходным напряжением, так как вы не используете внутренний делитель.

Можно схему включения LP2951,а то я в даташите совсем запутался.

[ELM]

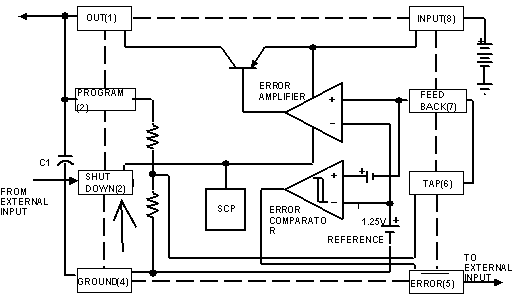

Это - даташитовская схема подключения LP2951.

Прямоугольник, из пунктирной линии, символизирует корпус микросхемы, а внутренние узлы микросхемы, изображены внутри прямоугольника.
Маленькие прямоугольники, с левой и правой сторон – символизируют выводы микрухи.

То есть – перед вами, картинка, на которой изображена микросхема, так, как она выглядит сверху.

1 - Первый вывод – выход стабилизатора, нужно зашунтировать конденсатором, с ёмкостью, не меньше 1мкФ. В отличие, от большинства стабилизаторов, LP2951, нормально работает, если её выход, зашунтировать низкоимпедансным конденсатором, большой ёмкости. 4700 мкФ, панасоник FC, микруха, держит без проблем, и не вырубается, при коротких бросках тока нагрузки.
2 - Второй вывод – вход внутреннего делителя напряжения - соединить, с первым выводом микросхемы. Если будете использовать внешний делитель – можно его ни с чем не соединять.
3 - На данной картинке, выдранной из даташита, есть ошибка в маркировке - третий вывод микросхемы (указан, корявой стрелкой), пронумерован как второй! Этот вывод, нужно соединить с четвёртым – «землёй».
4 – Четвёртый вывод – «земля».
5 - Пятый вывод – ни с чем, не соединять.
6 - Шестой вывод – выход встроенного в микруху, делителя напряжения. При использовании встроенного делителя – соединить с седьмым выводом микрухи, внешнего делителя – ни с чем не соединять.
7 – Седьмой вывод - вход компаратора, на который подаётся напряжения с делителя. При использовании: встроенного делителя – соединить с шестым выводом микрухи; внешнего делителя – с точкой соединения резисторов делителя.
8 – Восьмой вывод – вход стабилизатора.

[Саша Южный]

Собрался собрать Терминатор3, скажите, что переключает переключатель, сто подключает С2.3? Не могу найти данные катушек и тонкостях изготовления (Кол-во витков, экранировка, распайка, что-то не възжаю...

[александр.zero]

Лева здравствуйте как у вас дела с разработкой нового прибора 3х тонального?
Если не ошибаюсь...
Зима скоро занятие надо бы найти чтоб коротать вечера зимние)))
Если на коп покататься получилось то хотелось бы глянуть на результаты сезона!
Поделитесь впечатлениями от работы с трио.

[лёва]

Лева здравствуйте как у вас дела с разработкой нового прибора 3х тонального?
Если не ошибаюсь...Зима скоро занятие надо бы найти чтоб коротать вечера зимние)))

Как заведено на одном известном форуме - все "ноу-хау" выкладываются под Новый год(или сразу после него) Традиций нарушать не хочется.
Скажу только - что трёхтональник делать нецелесообразно, по этому доработки Терминатора-ТРИО (коротко ТТ ) пытаюсь делать в другом направлении. Надеюсь что до НГ успею.

Если на коп покататься получилось то хотелось бы глянуть на результаты сезона!

Покататься на коп в этом сезоне практически не получилось в силу многих обстаятельств(погода, работа, ремонты и т.п. бытовуха) - В общем стыдно признаться , но за весь сезон удалось выехать всего раз 10 - 12 Так что особо похвастаться нечем. Так, мелочь всякая.

Поделитесь впечатлениями от работы с трио.

Впечатления нормальные. Отзывы собравших его людей и пользовавшихся им положительные - есть и на этом форуме и на других.

[туча]

В этом сезоне ходил только с трио,находок предостаточно ,и кольцевой пятак и различные бляхи ,створки и прочие находки ,два тона все лучше чем один ,а три будет вообще комфорт,вот только ПП ,пока не идет.

[ELM]

А третий тон, на что "зудеть", должен, для комфорта?

[туча]

А третий тон, на что "зудеть", должен, для комфорта?

Три тона делать для большей индификации цели ,т.е. на медь высокий ,на никель и пр. средний ,и на железо низкий.

[александр.zero]

Лева скажите, мне травить плату трио или подождать до нового года?)))
Я не тороплюсь, просто смысл травить, паять, а потом БАХ!!! и новинка от Левы)))
Лучше уж подождать вся зима в переди!

[лёва]

Лева скажите, мне травить плату трио или подождать до нового года?)))

Откуда ж мне знать(в смысле травить вам или не травить). Это как говориться - "Хозяин-барин"

[александр.zero]

Откуда ж мне знать(в смысле травить вам или не травить). Это как говориться - "Хозяин-барин"

Я имел в виду что не потерпит ли плата модернизации, изменений-добавлений деталей. Чтоб сразу измененную травить.

К стати у меня на копе как то сгорел динамик, я взял у напарника наушники и по быстрому примотал их к проводам от динамика, на мое удивление сигналы на т-4 стали на много разборчивей! Монета прям поет (какой то такой аккуратный равномерный звук) а крупный чер мет крякает, другой не закольцованный цветняк просто не одинаковый сигнал при проводке крест на крест.
Поставил разъем с авто размыкателем динамика и теперь не нарадуюсь!!!

[лёва]

Я имел в виду что не потерпит ли плата модернизации, изменений-добавлений деталей.

Конечно претерпит. И схема и плата соответственно.

[ELM]

Ятаган, я тоже причесал четвёрку (4м2). Она, лучше тройки, работает – чуть меньше слепнет, на тяжёлом грунте, можно быстрее махать клюшкой, существенно, более устойчива, к перегрузу.
Минус – нужно быстрее махать клюшкой и труднее определить точное место залегания цели.

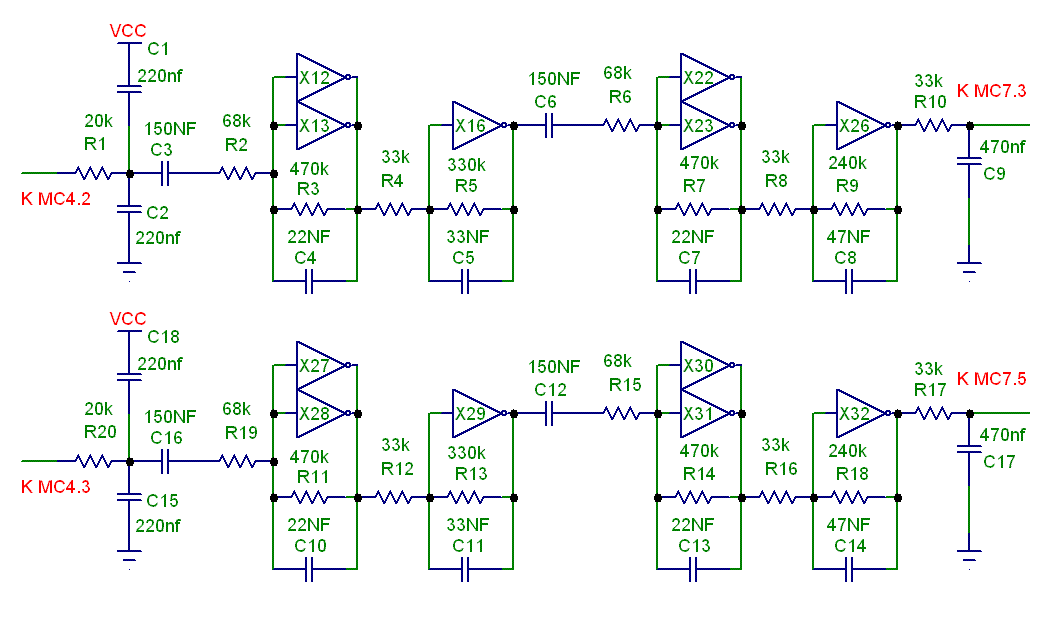

Выкладываю, схему минимально модифицированных канальных фильтров.

RC – звенья, с входа, перенёс на выход, для подчистки нелинейности последних каскадов.
Номиналы, фильтра, подобраны, с учётом параметров и режимов работы HEF4069.
Последнюю HEF4069 (МС6), нужно подбирать, чтобы напряжение, между выводами №5 и №6, микросхемы МС6, было возможно, меньшим, и таким, как между выводами №9 и №8.
Нужно, уменьшить, усиление входного усилителя (МС2), на 30-50%.
Желательно, припаять тантал, – не менее 22мкФ, непосредственно к выводам питания МС6, и прилепить его, сверху, на корпус микрухи. И на МС5, тантал, не помешает.

Если место, усыпано относительно крупными железками - уменьшите усиление входного усилителя (МС2), в 2-3 раза.


Сообщение отредактировано ELM: Oct 21 2011, 23:46

[ятаган]

Евгений четвёрку тоже переосмыслил, примерно в таком же направлении и на данный момент мы тройку не собираем. Только после компаратора вот по этой схеме. Ну и желательна ДД.

[AntonVr]

Интересный конструктив. Жалко рядовому обывателю не доступны технические средства для сборки...

Сообщение отредактировано AntonVr: Oct 22 2011, 16:24
