Самодельный IB металлоискатель "Терминатор"

[andreyika]

Этот человек, может собрать плату и изготовить катушку, но, если он не берётся за Трио, это наверняка значит, что он плохо разбирается в тонкостях настройки терминаторов. Одно дело собрать, а другое – правильно собрать и настроить. Если, уж, покупать, тогда, вам, лучше взять настроенный набор, у опытного производителя, чем маяться с законченным конструктивом, в котором плохо настроена электроника и катушки. Терминатор требует подбора радиодеталей, и тонкой настройки.

Мне сказали, об одном человеке, что он собрал плату, изготовил катушки терминатора, полгода настраивал, а потом продал, все эти железки, за $25,   и купил импульсник, как самый дешёвый вариант. Несколько раз, выехал, с ним в поле, и забросил. Осенью, планирует снова заняться изготовлением терминатора.

Я и есть тот человек. Не нужно фантазировать на тему может не может. Я внятно обьяснил причины, по которым в данный момент не буду делать Трио.
Поэтому обсуждайте пожалуйста здесь прибор, а не изготовителей.

[ELM]

Я и есть тот человек. Не нужно фантазировать на тему может не может. Я внятно обьяснил причины, по которым в данный момент не буду делать Трио.

Простите, было написано -

… почему то говорит что такое не собирает. странно ((((…

Почему – «не нужно фантазировать», если автор поста, однозначно указал на то, что он не понимает или не знает причины отказа?

Поэтому обсуждайте пожалуйста здесь прибор, а не изготовителей.

Не понятно - почему нельзя усомниться в квалификации производителя? Ведь, от квалификации производителя, зависит качество изделия.
Между качеством металлодетектора и квалификацией изготовителя – прямая связь.

[kentaec]

в списке деталей на Т4 есть микросхема KP1170EK. шота не могу в гугле такую найти. можно её чем нить заменить?

[ELM]

Наверное, не KP1170EK, а KP1170EН6.
Я поставил LP2951ACD, с внешним делителем. Резистор 3,9КОм - на землю, 15КОм, на выход стабилизатора, точка, их соединения - на вывод №7, стабилизатора LP2951ACD. Вывод №7, к выводу №6, не подключать.
На выходе LP2951ACD - 6,1В. Прибор работает, при напряжении питания от 6,7В.
Микруху LP2951ACD, можно брать, с любым выходным напряжением, так как вы не используете внутренний делитель.

[kentaec]

Наверное, не KP1170EK, а KP1170EН6.
Я поставил LP2951ACD, с внешним делителем. Резистор 3,9КОм - на землю, 15КОм, на выход стабилизатора, точка, их соединения - на вывод №7, стабилизатора LP2951ACD. Вывод №7, к выводу №6, не подключать.
На выходе LP2951ACD - 6,1В. Прибор работает, при напряжении питания от 6,7В.
Микруху LP2951ACD, можно брать, с любым выходным напряжением, так как вы не используете внутренний делитель.

точно КР1170ЕК!!!!! KP1170EН6 просто нет в списке
специально только что перекачал схему на Т4. копирую всё по микросхемам

МИКРОСХЕМЫ

МС1 ОТСУТСТВУЕТ MC7 LM393N
MC2 HEF4069UBP MC8 CD4011BE
MC3 HEF4069UBP MC9 HEF4069UBP
MC4 4053BE или 74HC4053N MC10 КР1171СП64
MC5 HEF4069UBP MC11 KP1170EK
MC6 HEF4069UBP MC12 TL431CLP

МС11 КР1170ЕК что за она?

Сообщение отредактировано kentaec: Jul 6 2011, 08:49

[GSL]

точно КР1170ЕК!!!!!    KP1170EН6 просто нет в списке
специально только что перекачал схему на Т4. копирую всё по микросхемам

МС11 КР1170ЕК  что за она?

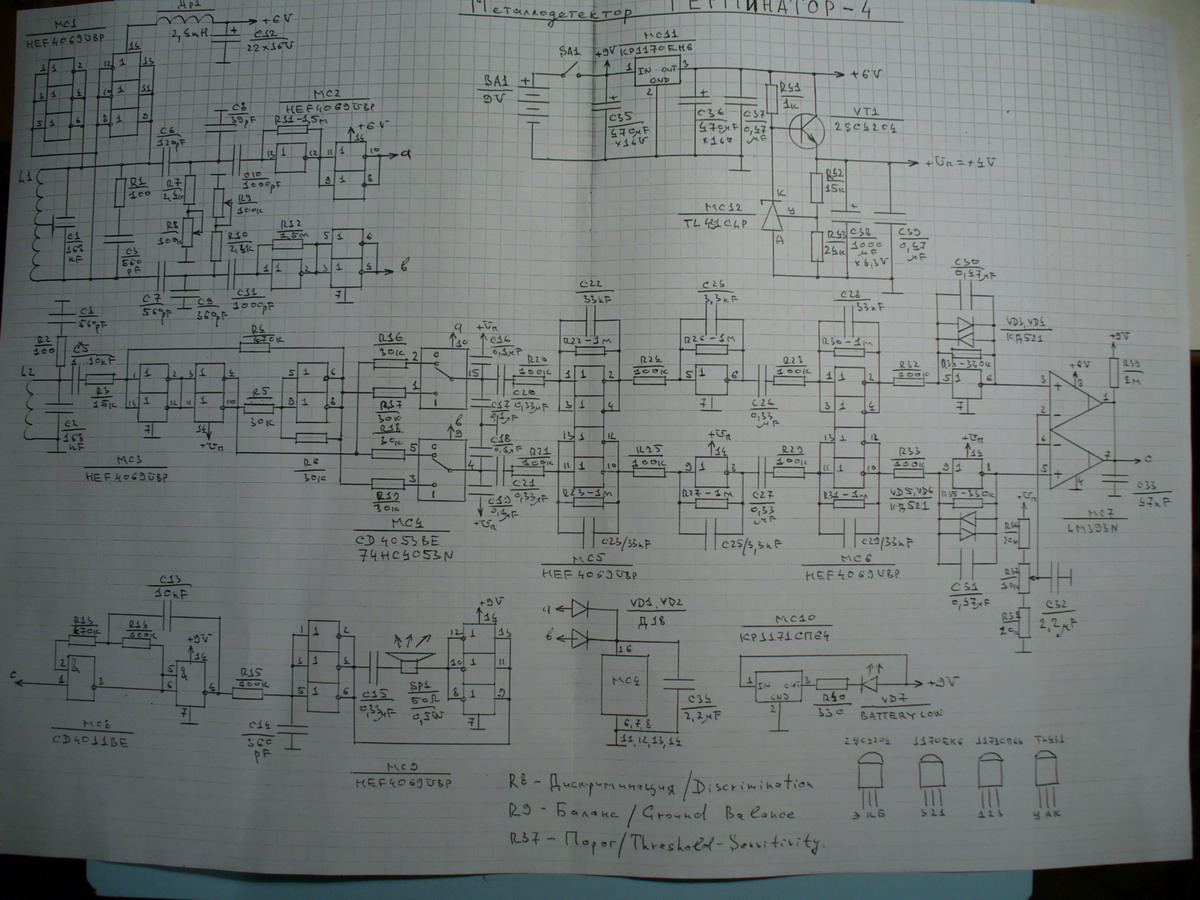

Специально посмотрел Т4 МС11 это KP1170EН6.
Стабилизатор на 6в.

Вложенные эскизы изображений

[kentaec]

да действительно! сам не додумался в схему залезть, смотрел в список деталей. спасибо за наводку))

[GSL]

да действительно! сам не додумался в схему залезть, смотрел в список деталей. спасибо за наводку))

Обычно делают наоборот. Если что не понятно на схеме - проверяют по списку.

[александр.zero]

в списке деталей на Т4 есть микросхема KP1170EK. шота не могу в гугле такую найти. можно её чем нить заменить?

Если есть осциллограф то делайте сразу т-3 или трио! Т-4 настраивать проще, но он будет чуть по тупее чем т-3, ито чуть это если заменить некоторые детали (По медленности проводки. ЭТО КАСАЕТСЯ ТЕРМИНАТОРА-4
нужно С20,С21,С26,С27,С30,С31 -заменить на 0.22 мкф
С22,С23,С28,С29 - заменить на 22 нанофарады.
Р34,Р35 - заменить на 100 ком.)
а если не делать эти изменения то будет гораздо тупее)))
Просмотрите все видео от Левы, приборы работают отлично!
Человек не зря это снимает, у меня именно т-4 так что есть с чем сравнить поверьте.
Раздабуду осцилл. и сразу возьмусь за трио!!

[Смеш]

Я и есть тот человек. Не нужно фантазировать на тему может не может. Я внятно обьяснил причины, по которым в данный момент не буду делать Трио.
Поэтому обсуждайте пожалуйста здесь прибор, а не изготовителей.

Прошу прощение если обидел Вас. Я все вопросы выяснил и жду от Вас приборы

[yukyghk]

А сколько сейчас Т4 стоит?

[flagman]

Вам выше совершенно точно пишут, Т-4 в сравнении с тройкой - тупица, хоть возможно и чуточку дальнобойней, как писали люди на мд4, Т-3 - быстрый как ветер, а "Т-4 - даже не может работать на вспашка" (болгарин писал ). Единственная проблема Т-3, особенно если частота выше 15кГц (золотой диап) это необходдимость рыть пивные пробки.... Тут либо годограф добавлять (по нему пиво четко видно), или делать вариант Трио, чтоб слышать переливы тона черн-цвет-черн, иначе в обычном Т-3 мы слышим только ..цвет....

Сообщение отредактировано flagman: Jul 22 2011, 23:28

[ятаган]

Вопрос к flagman, подскажите как ведёт себя Терминатор на солёном пляже? Друг собирается на отдых и просит у меня прибор, но при этом хочет быть уверенным что всё будет в порядке. Я ни чего определённого сказать не могу, так как у нас нет таких пляжей.

[ELM]

Ятаган, а не устроить, ли, открытое тестирование, аналоговых, или аналогово-цифровых МД.

Вы, не пробовали, в работе, Трио?

[ятаган]

Вы, не пробовали, в работе, Трио?

Не пробовал, надо собирать а на данный момент со временем напряженка. Может зимой попробую.

[Часовщик]

Уважаемые Гуру! Возникла такая ситуация. Если датчик сбалансирован до 100гц, не работает дискрим и феррит получается вырезан на всей шкале. Добавляя ёмкость на Тх добиваюсь работы БГ - отсекает фиррит на 42к и работает дискрим (не отсекает аллюминий) но разница в частотах получатся почти в 600гц. С5 -10н. Советский пятак видит 22см. В чем причина? Что посоветуете?

[лёва]

.... Если датчик сбалансирован до 100гц,

Как это сбалансирован до 100Гц?
Сбалансирован он должен быть по остаточному напряжению (примерно от 20мв-до 100мв). А разница в 100Гц между катушками ТХ\RX берётся как начальная точка настройки(для удобства так сказать, чтоб знать от чего "плясать" при настройке шкалы металлов)

не работает дискрим и феррит получается вырезан на всей шкале. Добавляя ёмкость на Тх добиваюсь работы БГ - отсекает фиррит на 42к и работает дискрим (не отсекает аллюминий)

должен отсекать водочные пробки закрутки. Нифига не настроено у вас.

Советский пятак видит 22см. В чем причина? Что посоветуете?

Cведите баланс как положено, проверьте правильность включения катушек, а после этого уже контурными кондёрами(совместно с С12-м) вытягивайте шкалу металлов и чуйку к ним. Советский пятак должен видится по воздуху как минимум 28см(смотря какой датчик конечно).

[Часовщик]

Ув. Лёва! Первоначально катушки были выставлены по частоте с разницей в 100гц как и писалось. Свести удалось до 26мв. Датчик залит. Для того что бы начал работать БГ - добавил ёмкость на Тх - 6н8. БГ начал отсекать фиррит на 42к. После этого я замерял разницу между Тх и Rх и у меня получилось почти в 600Гц. Или на эту разницу уже не стоит обращать внимание, а просто емкостями сдвинуть шкалу? У меня получается, что при такой настройке не видит сигаретную фольгу и не вырезает аллюминий. И возможно как нибудь (заменой элементов) поднять ток на Тх. У меня катушка кольцо намотана 0,31 проводом. Другого пока не нашел. Из за этого не может быть слабая чуйка?

[bazzookka]

подскажите, кто занимается сборкой готовых приборов? к кому обращаться?

[goldbee]

Вопрос к ув.flagman-прочитал все от корки и до корки и,признаться честно толком и не понял-для пляжного поиска что все-таки лучше-т3 с его скоростью или т4 с его большей чуйкой? Как-то Вы в ответах на вопросы пишете что лучше т3,а в воспоминаниях про пляжные походы-сожалеете что не т4 у Вас в руках.И еще один вопросик-относительно вашей приставки для сильноминерализированного грунта-как я понял,если поисковую катушку с приставкой полностью занурить в морскую воду,то металлодетектор просто не будет работать? а как же тогда работают иностранные подводники?(Escallibur)-принцип действия другой?
