Самодельный IB металлоискатель "Терминатор"

[лёва]

Посмотрел тест блистула с гвоздями, решил свой выложить
http://www.youtube.com/watch?v=esDONWj9npk

[александр.zero]

Терм рулит! Вот недавно опять с напарником поехал на битые перебитые места, нашел медальон с изображением богородицы и 2 копейки 1814г! А напарнику с теркой 505 ничего не попалось, так что тут уже идет конкуренция не приборов а везения)))
Лёва сделайте пожалуйста видео т-трио с крупными плоскими железками и крупным цветняком. Часто приходится копать куски битой чугунной посуды. Как трио на них пикает?
Спасибо!

Вложенные эскизы изображений

[лёва]

Лёва сделайте пожалуйста видео т-трио с крупными плоскими железками и крупным цветняком. Часто приходится копать куски битой чугунной посуды. Как трио на них пикает?

По вашим просьбам выкладываю видео как реагирует ТРИО на крупные плоские железки и на крупный цветняк.
http://www.youtube.com/watch?v=S5_H9fB98K8
Ну, а это он самый и есть:

Сообщение отредактировано лёва: Jun 27 2011, 15:46

[александр.zero]

Большое спасибо! Оперативно))) Тест такой как я хотел увидеть!!!
А вот теперь вопрос.
Вот от куска каски сигнал, он копаемый или пропускаемый??
Он очень похож на монету с гвоздем рядом.

[лёва]

Нет не похож, смею вас уверить!!!
Сигнал от куска каски некопательный, что легко проверяется при реальном копе, а вот сигнал от целой каски - очень даже копательный. Жалко что видео не может передать всех нюансов. Хотя конечно есть и ошибки дискриминации. Ну ,а в каких приборах их нет?

[александр.zero]

Не спорю не спорю! Это у меня от неопытности, звуки то смешанные. А разница действительно есть!
Сколько весит прибор на фото?
P.S. Лева вы проделываете огромную работу для нас!!!
Вам респект и уважуха!

[лёва]

Не спорю не спорю! Это у меня от неопытности, звуки то смешанные. А разница действительно есть!

Эта разница особено ощутима когда сигнал слышишь в живую. А если ещё есть некоторый опыт работы с прибором - то ошибки становятся очень редкими(хотя опять же повторюсь: куда ж без ошибок).

Сколько весит прибор на фото?
P.S. Лева вы проделываете огромную работу для нас!!!
Вам респект и уважуха!

Прибор на фото весит что то около 1600грамм(точно до грамма не помню).
Cпасибо на добром слове, но это и заслуга Ятагана с Женей(разработчиков базового Терминатора). Если б не они - то неотчего былоб отталкиваться. К зиме кстати готовлю ТРИО-2(трёхтональник), возможно что получится в него внедрить кое что из доп.опций.

[александр.zero]

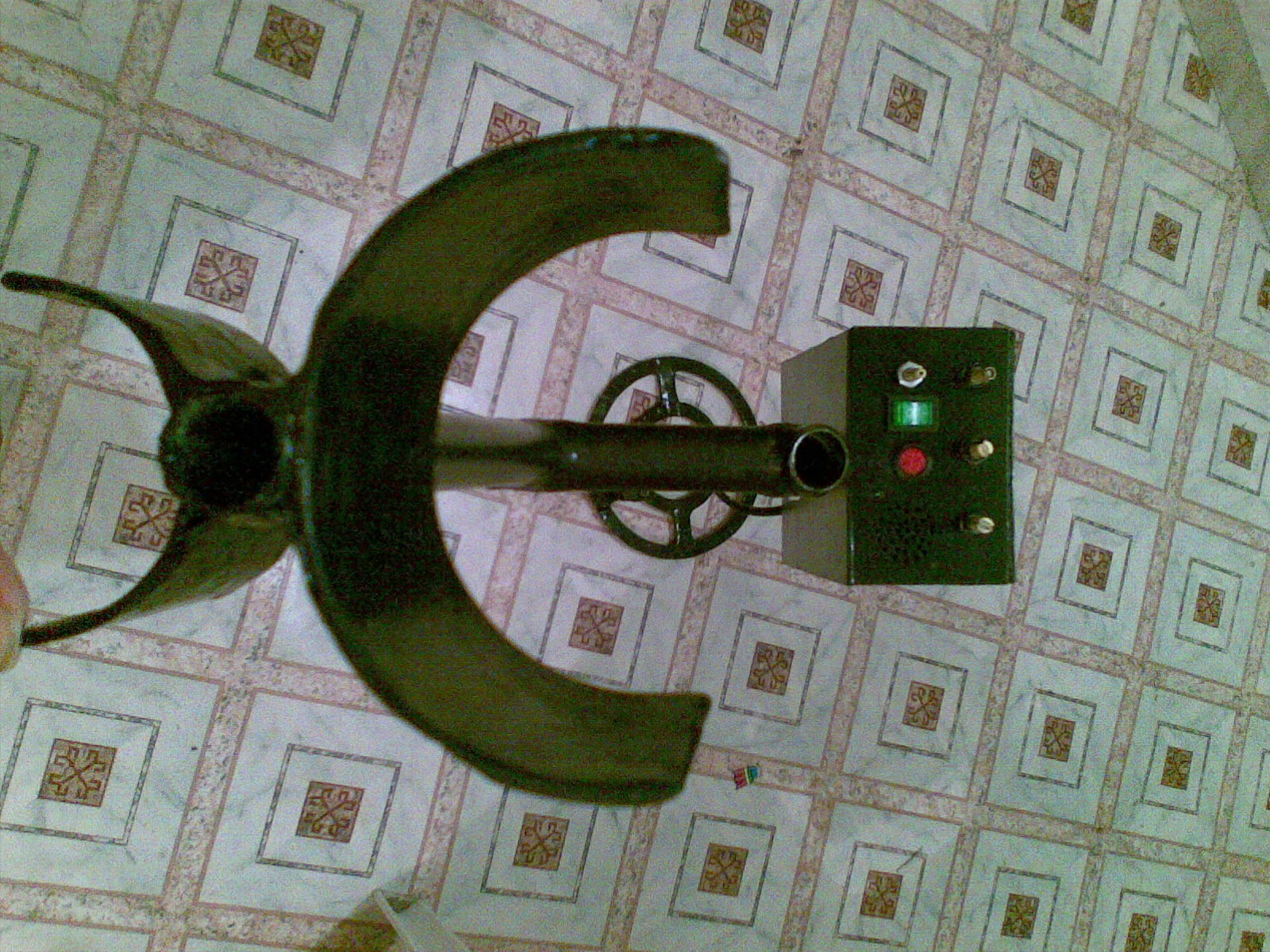

Я подлокотник из тонкого картона и эпоксидки делал, большой диаметр на полторашку от аксинии в 6 слоев налепил и обмотал нитками маленький на 0.33 также. Потом приложил две детали к ручке прошил между собой и опять клеем.
Вес минимальный прочность достаточная. (а главное для тех кто живет в квартирах и нет инструментов и материалов для изготовления конкретных съемных узлов.)

Вложенные эскизы изображений

[лёва]

Подлокотник можно изготовить из толстостенной пластиковой сантрубы(новой естественно ). Корпус для начинки можно либо купить в радиомаге, либо заказать по интернету, либо на худой конец сделать самому из рекламного пластика. Отсеки для аккумов так же продаются в радиомагазинах. Штангу можно делать из рыболовной телескопической (с цангой) подхватки.

[Гранник]

Алексей если можно сделать видео о отстройки БГ в реальных условиях не от феррита или кирпича а от земли

[лёва]

Алексей если можно сделать видео о отстройки БГ в реальных условиях не от феррита или кирпича а от земли

Конечно можно, только не сейчас. У нас четвёртый день льёт как из ведра, не выйдешь никуда. Прямо не средняя полоса, а субтропики какие то. Как только подсохнет чуть(чтоб проехать можно было) обязательнльно сниму.
Но на ТРИО у меня Б\Г выставлен на обычный грунт внутрисхемно и имеет небольшой диапазон подстройки для более тяжёлого грунта, то есть на обычный грунт я его не настраиваю он уже от него отстроен(включил и пошёл). А вот Тройка имеет обычную регулировку, но сниму про обоих.

[Гранник]

При много буду благодарен и не я один

[лёва]

При много буду благодарен и не я один

Cегодня с утра, пока не начался очередной дождЕц, смотался в поле чтоб снять по просьбе отстройку Т3 от грунта. В поле ногу ставишь, а она утопает в грунте . И когда ж это кончится!? Уже ,блин, покопать охота. Ну ладно, это лирика. Смотрим про отстройку:
http://www.youtube.com/watch?v=tbV1gtl60oA
Заодно и про ТРИО хотел снять, но тут опять начался дождь. Правда чуть чуть всё же снял:
http://www.youtube.com/watch?v=T44ApFOilxA
Немного подсохнет сниму поподробней.

Сообщение отредактировано лёва: Jun 28 2011, 16:20

[Гранник]

+ Большое СПАСИБО

[ELM]

Кто пробовал, поставить усилитель, на операционнике, между катушкой и входом терминатора?
Есть эффект, от него?

[лёва]

Операционник я ставить не пробовал, но зато пробовал поднимать усиление на втором каскаде предусила. Эффект такой: чуйка к мелочи прилично возрастает, но при этом от крупных целей прибор(конкретно СД) входит в насыщение и просто затыкается. Думаю что оптимально то что есть по схеме.

[ELM]

Спасибо. То есть, есть смысл поставить отключаемый усилитель?
Так, по любому, при разбалансировке датчика, до 200мВ, крупными железками, напряжение на входе СД, будет соответствовать напряжению питания!

А можно, подробнее описать, что значит затыкается?
Падает напряжение питание, на детекторе? На роботе МД, это, как-то отражается?

[лёва]

Перегруз происходит. Прибор издаёт вместо нормального звука какие то блеяния и щелчки. Однозначно ,вести поиск при этом не сможете - проверено. Ну если хотите то можете попробовать поднять усиление.

Сообщение отредактировано лёва: Jun 29 2011, 18:04

[ELM]

Спасибо. Поставлю отключаемый усилитель.

[александр.zero]

Трио на грунте ведет себя довольно стабильно и понятно! (посмотрел видео)
