Самодельный IB металлоискатель "Терминатор"

[demonsk]

Всех поздравляю с Новым годом и Рождеством

[александр.zero]

Привет всем. Собрал т-4 транзисторный без режима все металлы и долго тестил, понял что режим все мет. нужен т.к. некоторые железяки в почве звонятся, а когда их выкопаешь то уже сигнала нет! Остается догадываться что ж там было??
подключил все металлы и обнаружил что в режиме только цвет в глиняном горшке с землей ни монету 5коп ни кольцо зол. не видит, а в режиме все мет. видит прекрасно, без потерь чувства.(от ферита отстраевается одинаково на обоих режимах)
Вопрос в том почему режим ток цвет отсекает монету в глиняном горшке а все мет. не отсекает?
Можно ли это исправить?

[ятаган]

Привет всем. Собрал т-4 транзисторный без режима все металлы и долго тестил, понял что режим все мет. нужен т.к. некоторые железяки в почве звонятся, а когда их выкопаешь то уже сигнала нет! Остается догадываться что ж там было??
подключил все металлы и обнаружил что в режиме только цвет в глиняном горшке с землей ни монету 5коп ни кольцо зол. не видит, а в режиме все мет. видит прекрасно, без потерь чувства.(от ферита отстраевается одинаково на обоих режимах)
Вопрос в том почему режим ток цвет отсекает монету в глиняном горшке а все мет. не отсекает?
Можно ли это исправить?

Для начала нужно пороверить правильность настройки шкалы дискриминации, я обычно пользуюсь тест.целями фольга и Катин пятак. Если прибор реагирует на них то шкала настроена правильно.

[лёва]

Вопрос в том почему режим ток цвет отсекает монету в глиняном горшке а все мет. не отсекает?
Можно ли это исправить?

Конечно можно. Как вам уже написал Ятаган - надо правильно настроить шкалу металлов, тогда и работать будет правильно.

[demonsk]

Привет всем,скиньте осцилограммы с настроеного прибора, заранее благодарен.

[лёва]

На соседнем форуме, я вам уже ответил ,повторю и здесь- посмотрите там на первых страницах темы по Терму, там выложены осцилограммы с полностью настроеного прибора(с моего личного).

[александр.zero]

Лева скажите по поводу вот этого замечания-"Ошибка в схеме - конденсатор С42 соединять не с коллектором VT1 ,а с коллектором VT2 - режим все металлы"


у меня схема выходит что с ошибкой! но, все работает кроме того что в режиме все металлы на чернину и на цвет один гудок (в любом режиме один гудог).
может это из за этой ошибки?
И еще я не ставил индикатор разряда батареи!
Как он работает при сколько вольтах мигает,пищит?
И не увеличивает ли этот индикатор потребление?

[лёва]

Вообще Т4 - это как бы постарей приборчик. Надо было Тройку собирать. Индикация разряда выглядит так: при снижении питания (где то около 8v +-) прибор начинает издавать короткие частые гудки, при этом резко падает глубина обнаружения.
По озвучке чернины всё правильно - в режиме "все мет" один гудок на всё, в режиме "только цвет" озвучивается только цветной металл.

Сообщение отредактировано лёва: Jan 28 2011, 02:20

[александр.zero]

А в чем тогда заключается ошибка? я делал по вашей печатке там вроде как с42
соединен именно с коллектором vt1 но если все работает то в чем тогда ошибка?)))

[лёва]

Ошибка в том что не тот канал подключен получается. Кстати печатка на Т4 не моя, а Ятагановская.

[Ксардас]

катушку прибора можно красить серебрянкой?

[александр.zero]

А в чем необходимость?? Купи черный баллон и задуй в несколько слоев!
Мне баллона на корпус, штангу и катушку хватило в 3 слоя задуть)))
А вообще можно проверить влияние серебрянки опытным путём!
Поднеси краску к катушке и сравни баланс (уходит от нуля или нет)
Я первую катушку к штанге зажимал тонким железным болтом)))
Баланс без болта был 80мв. а с балтом 180мв а рабочее не должно превышать 250мв я так и оставил (для испытаний вполне нормально)
Ну а когда все настроил то забацал по правилам(вблизи катушки ни какого металла)
Удачи!

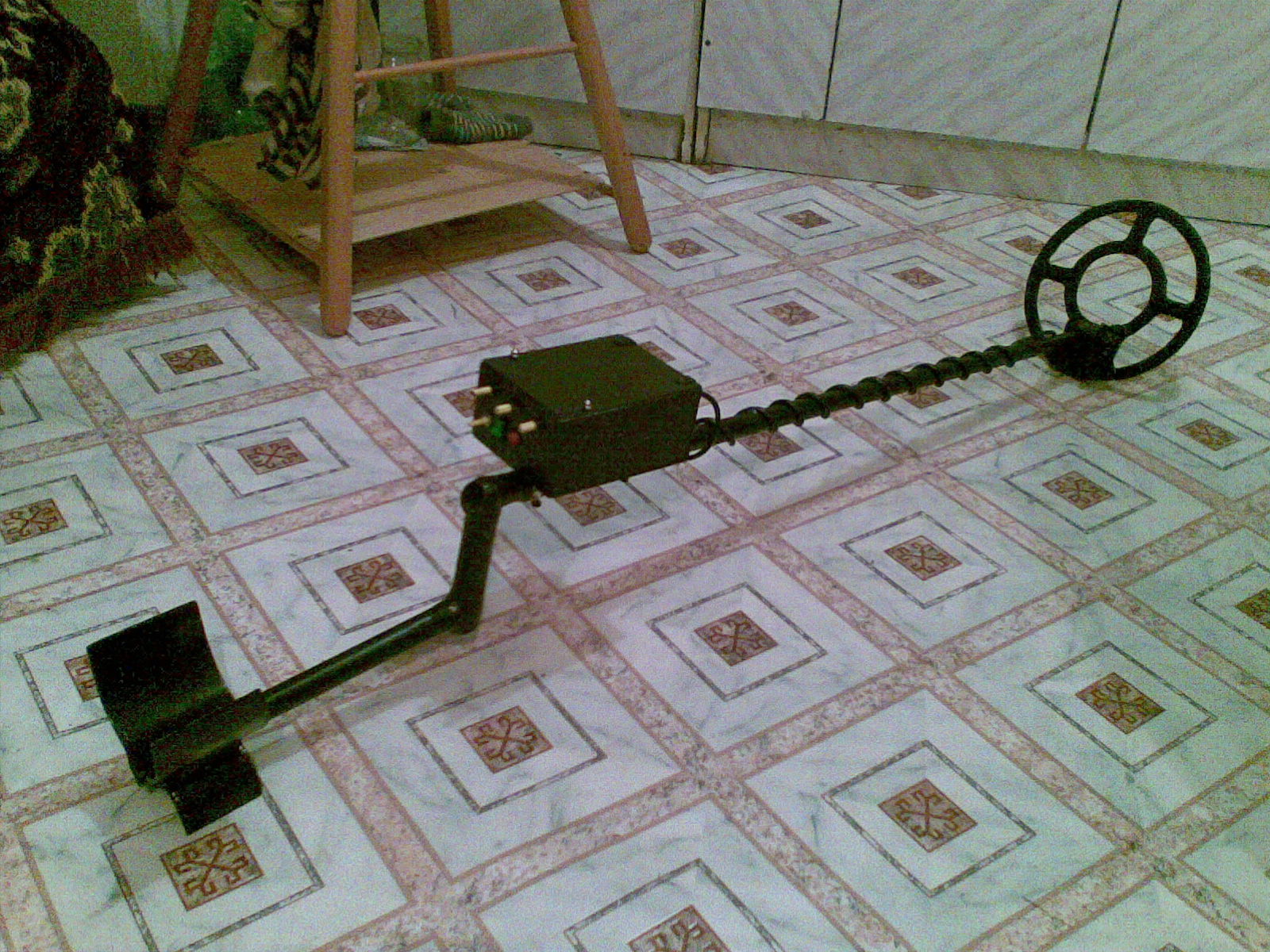

Вложенные эскизы изображений

[Ксардас]

у меня тоже черного цвета катушка, дак греется сильно на солнце, глючить начинает. а в тени нормально

[лёва]

У меня все катушки чёрного цвета. Греться они может и греются, но вот глючить никак нет.
P.S. Кстати сегодня открыл сезон ,полазил по лесу ,а потом поехал на пляж и сразу же столкнулся там с владельцем Ат ПРО. Решили посоревноваться с ним по монеткам. Так вот по количеству и сумме найденого Гарет ПРО проиграл( ) вчистУю. А уж везение там ,или звёзды не так для него сошлись - это уж не знаю.

Сообщение отредактировано лёва: Apr 4 2011, 18:59

[Ксардас]

ну у меня катушка ДД, она и на морозе глючит (точнее вообще не работает в режиме дискрима, хотя во всех металлах нормально). Все никак не соберусь моно сделать.

[лёва]

Дак и с ДД нет у меня никаких проблем. Нормально всё работает.
Мне кажется что просто датчики у вас не совсем качественно сделаны и настроены.

[Ксардас]

да, намешал в эпоксидку чего попало сейчас вот думаю, может попробовать в качестве наполнителя шарики от пенопласта, но как бы они все не всплыли, когда буду заливать

[лёва]

Не надо никаких шариков. В качестве наполнителя используйте нарезаные кусочки пенопласта от пищевых лотков. А для того чтоб не всплывали предварительно проклейте их точками при помощи "Момента".

[Ксардас]

вытащил пенопластовые вставки, теперь площадь катухи меньше, надеюсь не будет так греться

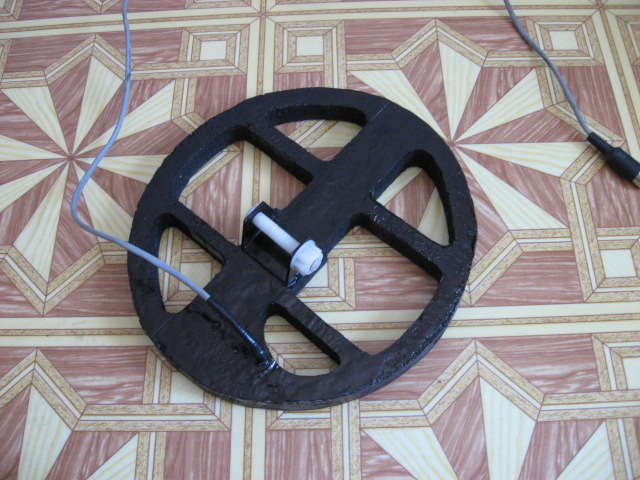

Вложенные эскизы изображений

[александр.zero]

Если форма из пенопласта то с моментом можно все испортить! (растворяет!!) И супер клей тоже)))
