Самодельный IB металлоискатель "Терминатор"

[SKAUT]

Почитайте про настройку здесь. С первой по шестую страницу все расписано.
http://forum.cxem.net/index.php?showtopic=68674&st=0

Прочитал 50 страниц, все описано, по 10 раз одно и тоже. Всё понятно. Но...
Немогу настроить. Уже на плате всё перепоял, дрожки стали отслаиваться, и с датчиками, испортил пол бабины провада. В общем не судьба.
Было написано. При вращении ручки Б.Г. должна меняться амплитуда от 0 до 5В (по моему) У меня до нуля не доходит, регулирует от 1В до 5.
С12 не реагирует?
Плохо настраивается баланс?
Если отсекает феррит, то отсекает и все остальное. медь и т.д.
Но я его всеравно СДЕЛАЮ. это уже без поворотно. Если народ делает, мне тоже должно быть под силу

[лёва]

Прочитал 50 страниц, все описано, по 10 раз одно и тоже. Всё понятно. Но...
Немогу настроить. Уже на плате всё перепоял, дрожки стали отслаиваться, и с датчиками, испортил пол бабины провада. В общем не судьба.
Было написано. При вращении ручки Б.Г. должна меняться амплитуда от 0 до 5В (по моему) У меня до нуля не доходит, регулирует от 1В до 5.
С12 не реагирует?
Плохо настраивается баланс?
Если отсекает феррит, то отсекает и все остальное. медь и т.д.
Но я его всеравно СДЕЛАЮ. это уже без поворотно. Если народ делает, мне тоже должно быть под силу

Вся проблема в том что вы настраиваете непонимая что именно вы делаете и что надо получить на выходе. Первый вопрос:- у вас осцилограф есть?
Второе : - С12 настраивается в самом конце, когда произведена основная настройка. Третье: С6 ставьте 120пф, а С5 ставьте 6,8нф. Четвёртое: - при такой скудной информации от вас, трудно что либо посоветовать. Для того чтоб чем то помочь вам, нужно знать что у вас показывает осцилограф на в точках А и В, что он показывает на 1й и на 4й ногах МС4, какая амплитуда на С5, правильно ли вы подключили катушки ,ну и т.д.

[SKAUT]

Вы правы. Врядли Вы сможите мне помочь. Информация такая скудная потому, что осцилограф виртуальный, через звуковую карту, им хорошую картину не увидишь Вырисовывается общая картина, прибор работает, резонанс видно по большей амплитуде, меандр и постоянные напряжения осц. не показывает только синусоиды? и то... Сейчас пытаюсь настроить ДД может с ней легче? И почему у меня БГ не уходит в прямую линию? Хотя дискрим от прямой до 5В. Опять же по вертуальному осцилографу.
Вы в принципе и так все разжевали, и я понимаю как надо делать, но опыта нет и прибора под рукой нет... а Русский метод тыка не работает

[SKAUT]

Постораюсь Вам не надоедать, коль ни каких данных по точкам доть не могу по причине отсуствия нормального осцилографа. Но я надеюсь что схема собрана правилино, для настройки нужно подбирать не так много, 2-3 кондера, катушку ДД свел в минимум плюс шайбчки, С2 подобрал по наибольшей амплитуде. Работать не хочит. Ставлю резисторы Р7 и Р8 в положение ноль сопротивления, никакой реакции ни на что, БГ поворачиваю до 45ком появляется феррит и медь. Странно, должно наоборот отсекать??
В общем все ни так

[Митька]

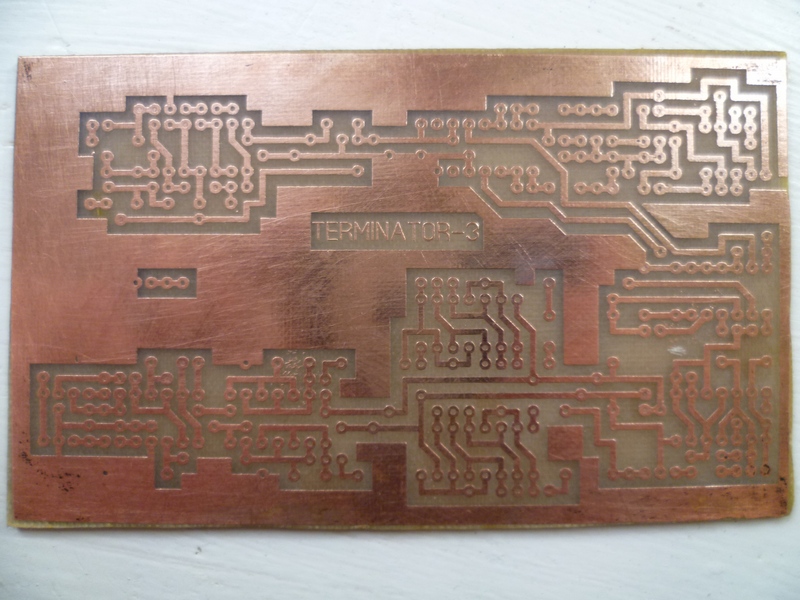

доброго времени суток форумчане,решил я собрать этот прибор но возник один вопрос по печатке,смд для меня достать проблема и я изготовил такую как на фото,скажите если кто собирал нет ли в ней ошибок!
Зарание благодарен!

Вложенные эскизы изображений

[лёва]

SPIRSING (сейчас он Ярцевчанин) по ней собирал, ошибок вроде на ней нет, но там не проставлены по моему пару сопротивлений. Каких? - это надо спросить у тех кто по ней собирал.

[Ярцевчанин]

Доброго времени суток!Печатка нормальная,но не хватает 2х площадок(на фото).Вроде всё!!!?? Еще!-возможно по картинке размещения деталей-не поставлен кондер 2Н2. Желаю удачи!

[Митька]

Спасибо за помощь и подсказку!
Думаю вопросы ещё будут,а пока буду набивать плату!

[александр.zero]

скажите ребята кто спаял т 4 транзисторный. на печатке с деталями есть детали помеченные вопросом! что это??? что там ставить??? у меня не работает он. второй раз паяю! и еще правильно ли там нарисованы транзисторы относительно платы? особенно кт 3102 где у него что я не знаю воткнул как на картинке выступом к кондеру :oops:
p.s. (микросхемный сам собой получился а с этим ну ни как )

[лёва]

Читайте ответ на том форуме где вы сначала задавали этот вопрос.

[ятаган]

Если руки чешутся надо паять, спасибо за поздравление.

[лёва]

Тоже спасибо. И привет Ятагану!!!

[CTV]

Всем доброго дня(ночи)!Подскажите новоприбывшему, у кого на форуме можно купить полностью отстроенного терминатора 3 М?!

Сообщение отредактировано CTV: Nov 24 2010, 16:29

[лёва]

С этими вопросами принято обращаться в личку.

[CTV]

С этими вопросами принято обращаться в личку.

В личку только после 3-х сообщений на форуме писать смогу,да и вопрос собс-но говоря в том и заключался- к кому писать в личку?.

[stalk]

подниму темку. терминатор хороший девайс)

[лёва]

Тоже подниму темку. Двухтональник готов, называется "ТРИО",но пока обкатывается и пока не тестирован в реальных условиях в связи с наступившей зимой. Но думаю что вполне с ними справится.

Сообщение отредактировано лёва: Dec 17 2010, 20:00

[CTV]

Тесты по снегу было бы очень интересно.Ждем(с нетерпением) окончательных результатов .

Сообщение отредактировано CTV: Dec 17 2010, 20:22

[demonsk]

Приветствую ипоздравляю всех с наступающими праздниками.
Уменя возникли несколько вопросов по Т3.
1.Меняетса или нет работа прибора после установки фильтра питания, если да то как ?
2.Можна какнибуть избавица от хрипения вдинамеке без ущерба для чуйки?
3.Подскажыте можнали увеличить чуствительность если можно то как подскажыте.
Вот результаты понастройке.
Настроил катушку (ТХ 28см 23см RX 13см 11см) на частоте ТХ 9,6 RX 9,5 баланс сводил без осциллографа (на С5-5 мВ), чуйка по воздушу;
миним.сигнал максим.сигнал
кольцо 33 см 25 см
цепочка 15 см 10 см
крестик 17 см 15 см
50коп.николай 27 см 23 см
5 коп. ссср 30 см 28 см
3коп.николай 30 см 27 см
1коп.николай 27 см 22 см
медь 15мм Х 15мм Х 0,5мм 27 см 22 см


Вложенные эскизы изображений

[flagman]

Хрипение в динамике - на 90% плохая экранировка. Лично я это испытал на себе. На дальних подступах цель звучит прерывистым хрипловатым тоном - это все от плохой земли, особенно если Вы паяли плату не по Ятагановски (вторая сторона - не снятая раззенкованая фольга), а по другой разводке без зенкованой фольги. А чтоб выяснить - нужно стать землей осцила в точке земли прибора (где подключается батарейка) а щупом - тоже на землю , но в максимально удаленном месте платы, если на экране прямая ровная рисочка - экранировка в норме, а если абракадабра 0,5-2мВ - экранировка говенная и однозначно будет хриплый звук. Мне по Левиной разводке удалось снять хрипоту (после урезания размеров платы по периметру) напояв по всему периметру земли (не замыкая в кольцо!!!) толстый луженый провод - звук стал идеальный. Помогает еще улучшить звук - разделение питания на 2 батарейки: первая крона - на весь прибор, вторая на звуковой каскад, чувство тоже обязательно подрастет.
