Самодельный IB металлоискатель "Терминатор"

[vyuri]

Всех с празником !!!

[лёва]

Вот смотрим ещё одно видео сравнение обычного Т3 и необычного Т3:
http://www.youtube.com/watch?v=F1q2b8swV6E

[flagman]

Леш, все пучком, но хотелось бы одно маленькое уточнение, у тебя нет случайно идейки сделать на низкий тон (пусть даже с небольшим усложнением) но все же - регулятор громкости? Чтоб было все как в Голдмакспауэре? Нам не нужно железо как таковое чаще всего, но все же не мешает знать что оно под катушкой имеется, вот на вскидку, мне кажется чуть получше смотрелось бы если например железо звенело бы вдвое тише чем цветняк, тогда бы цель возле плоскогубцев давала бы о себе знать более явственно (но это так, ИМХО, на мой выпуклый взгляд).

[Ярцевчанин]

Всем добрый день!Вот решил показать-как выглядит мой Терминатор на сегодняшний день.Он прошел координальную(внешнюю) модификацию.Был добавлен блок для шести пальчиков(т.к. на днях жестоко обломался-не найдя в сельпо ничего кроме пальцев а в МД крона "Грюндик" чтото уж очень быстро села .Крона в блоке оставлена,как резервное питание:также добавлен переключатель с основного на резервное питание,выход на наушники.Конструктив(блок,подлокотник и блок для батарей-склеены из углепластика от автомобильной "торпеды"(Спасибо таварищу-занимающемуся ремонтом авто ).На лицевой панели нет маркировки...А нужна ли она вообще?Я ж и так знаю где,что Пару меток поставлю и усё. Ну вот собственно всё. Первая фотка-как было,остальные-как стало.Мой ответ Тессорке так сказать Всем удачи на копе!

Сообщение отредактировано spirsing: May 13 2010, 15:30

[flagman]

Оч даже ниче, надо тебя только снабдить парой корпусов на катушки, а то я по жадности набрал со штатов с избытком

[Ярцевчанин]

Оч даже ниче, надо тебя только снабдить парой корпусов на катушки, а то я по жадности набрал со штатов с избытком

День добрый!Прям таки с избытком? Не плохо бы взглянуть и по размерам.Договоримся!Пару возьму....Если не сплошняковые тарелочки ,как на вашей тройке с конструктивом под АКА.И по цене интересно.
С Уваж Я!

Сообщение отредактировано spirsing: May 13 2010, 23:06

[лёва]

Леш, все пучком, но хотелось бы одно маленькое уточнение, у тебя нет случайно идейки сделать на низкий тон (пусть даже с небольшим усложнением) но все же  - регулятор громкости? Чтоб было все как в Голдмакспауэре? Нам не нужно железо как таковое чаще всего, но все же не мешает знать что оно под катушкой имеется, вот на вскидку, мне кажется чуть получше смотрелось бы  если например железо звенело бы вдвое тише чем цветняк, тогда бы цель возле плоскогубцев давала бы о себе знать более явственно (но это так, ИМХО, на мой выпуклый взгляд).

Всем привет. Наконец то есть возможность выйти в инет, извеняюсь за молчание.
Володь, дружище спасибо на добром слове, можно в общем то сделать как ты говоришь - с регулятором громкости низком тоне. Но сначала надо всю эту кашу (которая в данный момент находится на отдельных плАтках) привести в порядок, то есть слепить единое целое. Сейчас денёк отдохну от моей сумасшедшей командировки и приступлю к разводке новой платы. Пока что в трёхканальном исполнении.

[alexeyn]

скажите а для чего логические элементы HEF4069UBP соеденены в параллель ?

[лёва]

Не совсем понял про что вы спрашиваете. Если вы имеете в виду два параллельных ряда микросхем то это два канала по которым идёт сигнал. Один из них канал "А" - это канал дискриминации, второй канал "В" - это канал грунта, в конце этих каналов стоит компоратор МС8, который сравнивает сигналы с обеих каналов ,когда сигналы с обоих каналов совпадают компоратор открывается и тем самым разрешает генератору звука выдать на динамике звук - это и есть цель под катушкой . Если вы внимательно посмотрите на схему то увидите что каналы между собой никак параллельно не соединены.

[ятаган]

скажите а для чего логические элементы  HEF4069UBP соеденены в параллель ?

HEF4069UBP тем и хорош что позволяет делать с ним что хош. Каждый элемент в микросхемме как отдельный кирпичик, из которых можно лепить что хочется, а когда остаются лишние их просто включаеш в параллель и от этого шумность всей схемы уменьшается.

[alexeyn]

Не совсем понял про что вы спрашиваете. Если вы имеете в виду два параллельных ряда микросхем то это два канала по которым идёт сигнал. Один из них канал "А" - это канал дискриминации, второй канал "В" - это канал грунта, в конце этих каналов стоит компоратор МС8, который сравнивает сигналы с обеих каналов ,когда сигналы с обоих каналов совпадают компоратор открывается и тем самым разрешает генератору звука выдать на динамике звук - это и есть цель под катушкой . Если вы внимательно посмотрите на схему то увидите что каналы между собой никак параллельно не соединены.

леч идет не о каналах а о логичетких элементах (к примеру в микросхеме ms5 . которая имеет на борту 6 логических элементов . в схеме подключена как 2ва каскада по 3 параллельных логэлемента )

[alexeyn]

HEF4069UBP тем и хорош что позволяет делать с ним что хош. Каждый элемент в микросхемме как отдельный кирпичик, из которых можно лепить что хочется, а когда остаются лишние их просто включаеш в параллель и от  этого шумность всей схемы уменьшается.

а будет ли нормально работать схема если уменьшить кол-во микросхем HEF4069UBP

[ятаган]

а будет ли нормально работать схема если уменьшить кол-во микросхем HEF4069UBP

Незнаю, попробуйте и нам раскажите.

[лёва]

леч идет не о каналах а о логичетких элементах (к примеру в микросхеме ms5 . которая имеет на борту 6 логических элементов . в схеме подключена как 2ва каскада по 3 параллельных логэлемента  )

Вам ЯТАГАН уже на это ответил. А теперь возьмите даташит этой микросхемы и прикиньте как она будет работать в таком включении, и не забудте что её назначение в данных каналах не просто пропускать сигнал, а ещё его и усиливать.

[лёва]

Не могу не поделиться своей сегодняшней находкой ,причём сделанной в месте от которого подобных находок вообще не ожидал. Иконка залегала не глубоко, всего сантиметров 15см - 17см. Отмыл, отчистил с помощью зубной щёточки и воды, и выставляю на обозрение. Что радует , так это то что даже эмаль сохранилась. Коп сегодня осуществлял как попутное дополнение к привозу домой с дачи мешка картошки. Ходил всего минут двадцать по бывшему колхозному полю ,которое не сеится ещё с горбачёвских времен ,за железнодорожной линией. Я бы там ещё полазил, но после находки жена домой заставила ехать. Потому как после находки я раздухарился и готов был ускакать по полю с аппаратом в противоположную от дачи сторону, на неопределённое время.


Сообщение отредактировано лёва: May 18 2010, 19:39

[Дядя Леша]

Хорошая находка, мои поздравления тебе.

[alexeyn]

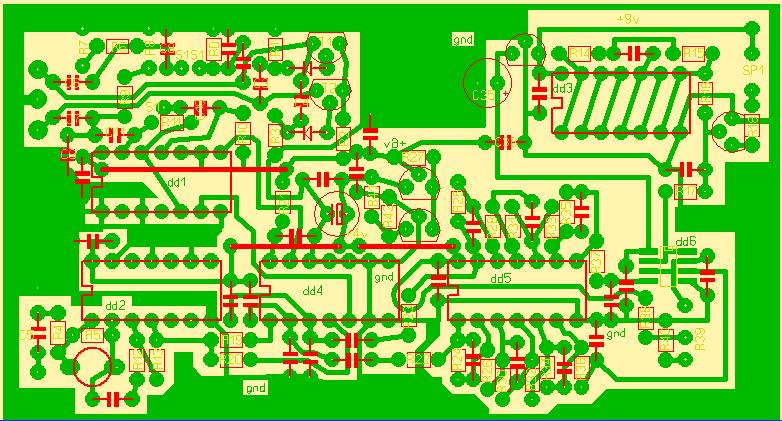

вариант печатки (вместо микросхем мс5-мс7 применена 1микросхема)

[лёва]

А как будут обстаять дела с усилением? Не будут ли каналы мешать друг другу при таком подключении?

[ятаган]

А как будут обстаять дела с усилением? Не будут ли каналы мешать друг другу при таком подключении?

Работать то вернее всего что будет, упадёт глубина обнаружения потому что выростут собственные шумы схемы. Чисто моё ИМХО. Как то уж совсем бюджетно получилось.

[лёва]

Работать то вернее всего что будет,  упадёт глубина обнаружения потому что выростут собственные шумы схемы. Чисто моё ИМХО. Как то уж совсем бюджетно получилось.

Я тоже именно это имею в виду: 1) Усиление получается слабое
2) Каналы находятся в одном корпусе
и сидят на общих резисторах
3) И ещё - почему бы не оставить тогда
только СД и компоратор с ген. звука.
Получится ещё круче.
