Самодельный IB металлоискатель "Терминатор"

[Ярцевчанин]

Грунт отстраивайте кусочком ферита 1.5-1.5 см.Но грунт наверняка меньшей минерализации.Я делаю ниже этого предела.Но если сильно занизить,то начинает видеть керамику и кирпич(По крайней мере у меня так.В одну сторону одиночный сигнал,в другую двойной).

[лёва]

Грунт отстраивайте кусочком ферита 1.5-1.5 см.Но грунт наверняка меньшей минерализации.Я делаю ниже этого предела.Но если сильно занизить,то начинает видеть керамику и кирпич(По крайней мере у меня так.В одну сторону одиночный сигнал,в другую двойной).

Это надо делать во время настройки прибора при изготовлении и ставить метку на корпусе в том положении ручки где отсекается феррит. А на природе надо отстраиваться от реального грунта. А минерализация грунта конечно же ниже чем у феррита.

[Ксардас]

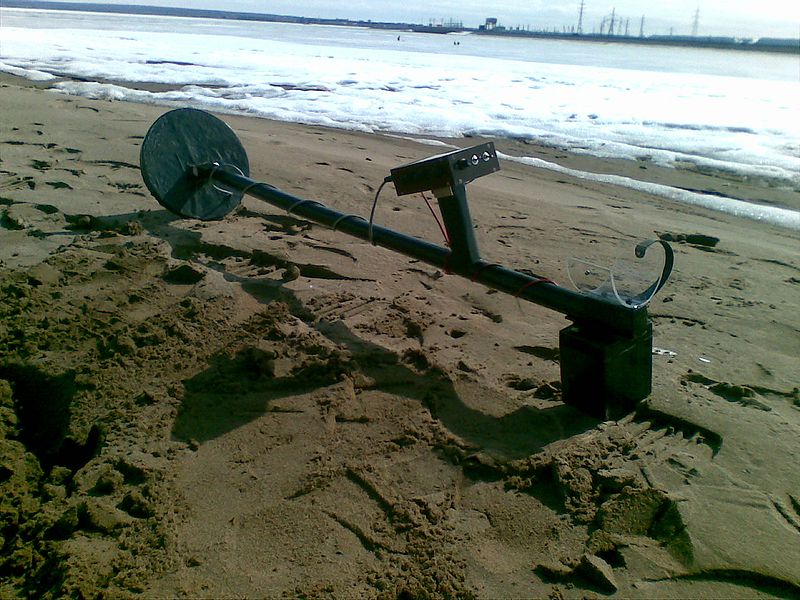

был сегодня на пляже, там правда еще лед стоит, походил возле самого берега. Сначала прибор отказывался нормально работать, видимо холодно. Потом вроде получше стало, но только в режиме "все металлы", в дискриме тупил страшно (хотя дома было наоборот). От грунта отстраивается только через полоборота резистора от отсечки феррита (хотя грунт - обычный песок). Чуйку пришлось сильно загрубить. Что с дискримом случилось - не знаю, дома хорошо работал. А тут дальность сильно упала, начал на чермет попискивать. На пляже еще ладно, можно на всех металлах походить, а вот в деревнях не знаю, как буду выкручиваться...


Вложенные эскизы изображений

[лёва]

был сегодня на пляже, там правда еще лед стоит, походил возле самого берега. Сначала прибор отказывался нормально работать, видимо холодно. Потом вроде получше стало, но только в режиме "все металлы", в дискриме тупил страшно (хотя дома было наоборот). От грунта отстраивается только через полоборота резистора от отсечки феррита (хотя грунт - обычный песок). Чуйку пришлось сильно загрубить. Что с дискримом случилось - не знаю, дома хорошо работал. А тут дальность сильно упала, начал на чермет попискивать. На пляже еще ладно, можно на всех металлах походить, а вот в деревнях не знаю, как буду выкручиваться...

То есть проще говоря - прибор у вас вообще не настроен. А точнее даже не сам прибор, а катушка на него.
По поводу глубины в речном песке: - так она должна быть практически такая же как и по воздуху.

Сообщение отредактировано лёва: Apr 12 2010, 15:58

[flagman]

Согласен с Лешей, приборец не настроен, а если температурная разница дом-пляж около 25-30 градусов, и прибор поймал глюк, подозреваю, что катуха намотана слишком тонкими проводами, соответственно от температуры сильно ушел баланс, вот и тупит..... потолще надо бы и прд и прм обмотки, у меня работал на пляжу и при +4 и при +21.

[Ярцевчанин]

Знакомый натюрморт ! Ещё на бок МД положить.Флагман вы культовый фотограф! Sorry!Отличные фото!

Сообщение отредактировано spirsing: Apr 12 2010, 19:09

[лёва]

- писАл -

Привет зём. Всё никак тебе видео твоих родных мест не выложу. Но ничего, сейчас разделаюсь со своими мелкими делишками и пришлю тебе ссылочку.

[ятаган]

был сегодня на пляже, там правда еще лед стоит, походил возле самого берега. Сначала прибор отказывался нормально работать, видимо холодно. Потом вроде получше стало, но только в режиме "все металлы", в дискриме тупил страшно (хотя дома было наоборот). От грунта отстраивается только через полоборота резистора от отсечки феррита (хотя грунт - обычный песок). Чуйку пришлось сильно загрубить. Что с дискримом случилось - не знаю, дома хорошо работал. А тут дальность сильно упала, начал на чермет попискивать. На пляже еще ладно, можно на всех металлах походить, а вот в деревнях не знаю, как буду выкручиваться...

Вернее всего что ваша катушка по механической части больна, температура утащила корпус а с ним ушол баланс, причём очень сильно. Выход только один, переделывать катушку. Суньте катушку в холодильник и посли того как охладится проверьте на сколь расстраивается. Особенно это касается ДД катушек, малейшая деформация приводит к разбалансу.

[Барабус]

TL431ACLP рассчитан на работу при положительных температурах. Может в этом причина?

[Ксардас]

кажется точно катушка нае...сь Сейчас дома подключил, пятак берет с 15 см всего. Когда пытаюсь увеличить чуйку, пошли прерывистые сигналы. Надо будет баланс проверить

[лёва]

кажется точно катушка нае...сь    Сейчас дома подключил, пятак берет с 15 см всего. Когда пытаюсь увеличить чуйку, пошли прерывистые сигналы. Надо будет баланс проверить

Если есть возможность добыть старый советский цветной телевизор, то там есть очень хорошие петли размагничивания. Провод там стоит как раз 0,4 сечением . Провода этого хватает катушек на пять.

[flagman]

Привет Леша, спасибо, что не забыл, ссылочку жду.
По поводу прерывистых сигналов на Терминаторе - у меня такие идут (вместе с падением чуйки) когда в хлам разряжена батарейка. ...

[лёва]

Привет Леша, спасибо, что не забыл, ссылочку жду.
По поводу прерывистых сигналов на Терминаторе - у меня такие идут (вместе с падением чуйки) когда в хлам разряжена батарейка. ...

Ну да. Так и должно быть. При разряженой батарейке начинаются частые сигналы один за другим. Это как бы звуковая индикация разряда. И чуйка при этом резко падает.

Сообщение отредактировано лёва: Apr 13 2010, 11:44

[Andrey K]

Когда пытаюсь увеличить чуйку, пошли прерывистые сигналы. Надо будет баланс проверить.

Такой синдром(на моей , единственной плате) я заметил, когда минус(питание) был под подпаян не на самой ёмкости С34, а с противоположной стороны (печатка "Лёвы").Сработка на пятак, от 20см. - с выше, прерывестые сигналы. Посадил минус "питание" на С34 , всё как рукой сняло ....25см уверенно. Кольцо 180х90.
Было бы приятно посмотреть , на Ваш сборочный монтаж, т.е. печатную плату из стороны деталей(важен тип ёмкостей).
Когда выгревал (эпоксидка) датчик в картонной коробке +41С(для быстрой полимеризации ЭПД), то разбаланс был очень высок ....точно не скажу, под ~250мВ. В данном случае при+20С он 20мВ. Но подымая (играючи) разбаланс до 150мВ чуйка держалась на 25см., и падала с выше 150мВ.
Помнитца, КИПовские приборы контроля температуры применяли датчики - (простую намотку медного провода, ~ 0.1мм). Так что в определённой степени, от температурного коэфициента сопротивления -ни куда не деться. По мне так, решение- в диаметре провода и его длине).

[Ксардас]

а диаметр провода сильно влияет на чувствительность?

[Andrey K]

а диаметр провода сильно влияет на чувствительность?

Предположу...что влияет.... насколько "сильно" - не знаю (у меня 0,35). Но в данном случае появляеться другой фактор - ток контура, тянуший за собой влияние грунта (чем он больше,диаметр провода и длина, кол-во витков).... так же и от размера датчика, ~ чем больше 180мм - тем выше процент чуйки к грунту, всё зависит от его минерализации. Общая наша беда (или радость) - что мы в разных(местоположениях) этих грунтах - а работа прибора одна.От куда и вытекают диаметрально противоположные результаты его чувства пятака в грунте. Это только моё мнение, рядом живущих ,и повторившим Т3 МД - никого нет.
Так же, диаметр влияет на "чувство", добротностью контура, тут я на пальцах безсилен растолковать, самому приходиться лопатить гугл.

[лёва]

- писАл -

Всё правильно. Больше сечение провода = больше ток контура = больше электромагнитное поле = больше температурный диапазон и больше чуйка (но ко всему, в том числе и к грунту ) Для снижения чуйки к грунту надо более тщательно подгонять фазовую вырезку (иными словами тщательно делать катушку, и плюс к этому желательно поиграться кондёрами С6 и С7).

[Ярцевчанин]

Всем добрый ночер!Сегодня я со своей Тройкой пробовал новое место,но обломался! Зато надыбал ракетную установку. На фото все находки кроме ещё килограмма цветных осколков и около 10 стреленных гильз,кусков аллюминиевой проволки и советской "чешуи"(водочные пробочки)+ какойто клык(слева внизу).Не металл полюбому,но какого х... звонится?

Сообщение отредактировано spirsing: Apr 13 2010, 22:36

[Ксардас]

Всё правильно. Больше сечение провода = больше ток контура = больше электромагнитное поле = больше температурный диапазон и больше чуйка (но ко всему, в том числе и к грунту ) Для снижения чуйки к грунту надо более тщательно подгонять фазовую вырезку (иными словами тщательно делать катушку, и плюс к этому желательно поиграться кондёрами С6 и С7).

А если намотать проводом 0,71? А то завалялся тут

[Ярцевчанин]

А если намотать проводом 0,71? А то завалялся тут

Будет большой вес.0.5-еще ничего,а этот сильно большой.Имхо!
