Глючит E-Trac - помогите

[MagellanTrader]

Всем привет! Внесу апдейт в тему. Недавно выезжали на коп, к концу выезда прибор начал гнать на новой катушке. На конце маха в любую сторону раздается 1-2 фантомных сигнала 11-01, 12-01. Сначала подумал на катушку, дома затестил новую Торнадо, штатку и снайперку - результат везде одинаковый. Заметил одну особенность: при закреплении зажима верхней штанги к блоку раздается сигнал и так при каждом зажиме штанги. При касании пальцем или болтании крепления блока катушки (на включенном приборе без катушки) прибор также подстегивает фантомами. Прочитал в этой ветке схожую проблему у камрада:

У меня тоже было ду-ду-ду, покурив форум пришел к выводу что гайка катушки касается штанги и прибор начинает бубнить, заматывать каждый раз изолентой гайку не вариант т. к. после копа прибор разбираю, нашел выход купил термоусадку диаметром 19, отрезал примерно сантиметров 10 одел на провод, теперь после присоеденения кабеля одеваю термоусадку на соединение до самого конца упираюсь в блок, термоусадка держится хорошо, прибор бубнить перестал.

Вопрос остается открытым: что за херня творится с внутренним штекером? Что-то замыкает на массу? Вроде там нечему замыкать, штекер и провода залиты в резиновый писюн в рукоятке, откуда выходят провода на катушку. Есть умельцы, кто разбирал этот штекер и выявил проблему? У меня лежит вторая штанга (осталась от подводного Трака), уверен, если перепаять блок на нее - проблема исчезнет.

Update:

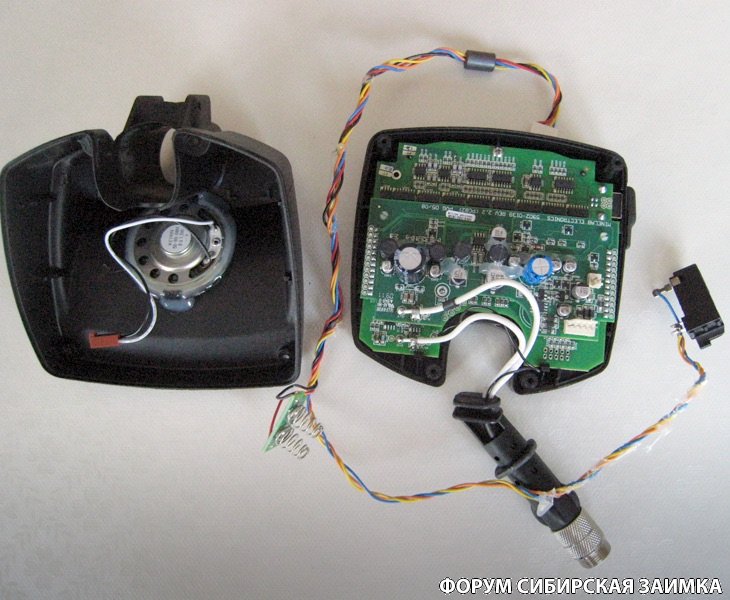

Нашел фото кишок Трака. Из резинового писюна, помимо 2-х белых проводов на катушку, выходит один тонкий черный провод с запаем на блок. Кто в курсе, зачем он нужен? В самом штекере из 5 ног активных 4 на прием и передачу сигнала.


Сообщение отредактировано MagellanTrader: Dec 15 2019, 08:26

[Курдюк]

Этот черный проводок соединен с корпусом разъёма катушки,и с экраном приемного тракта.
(приёмный тракт большая плата)

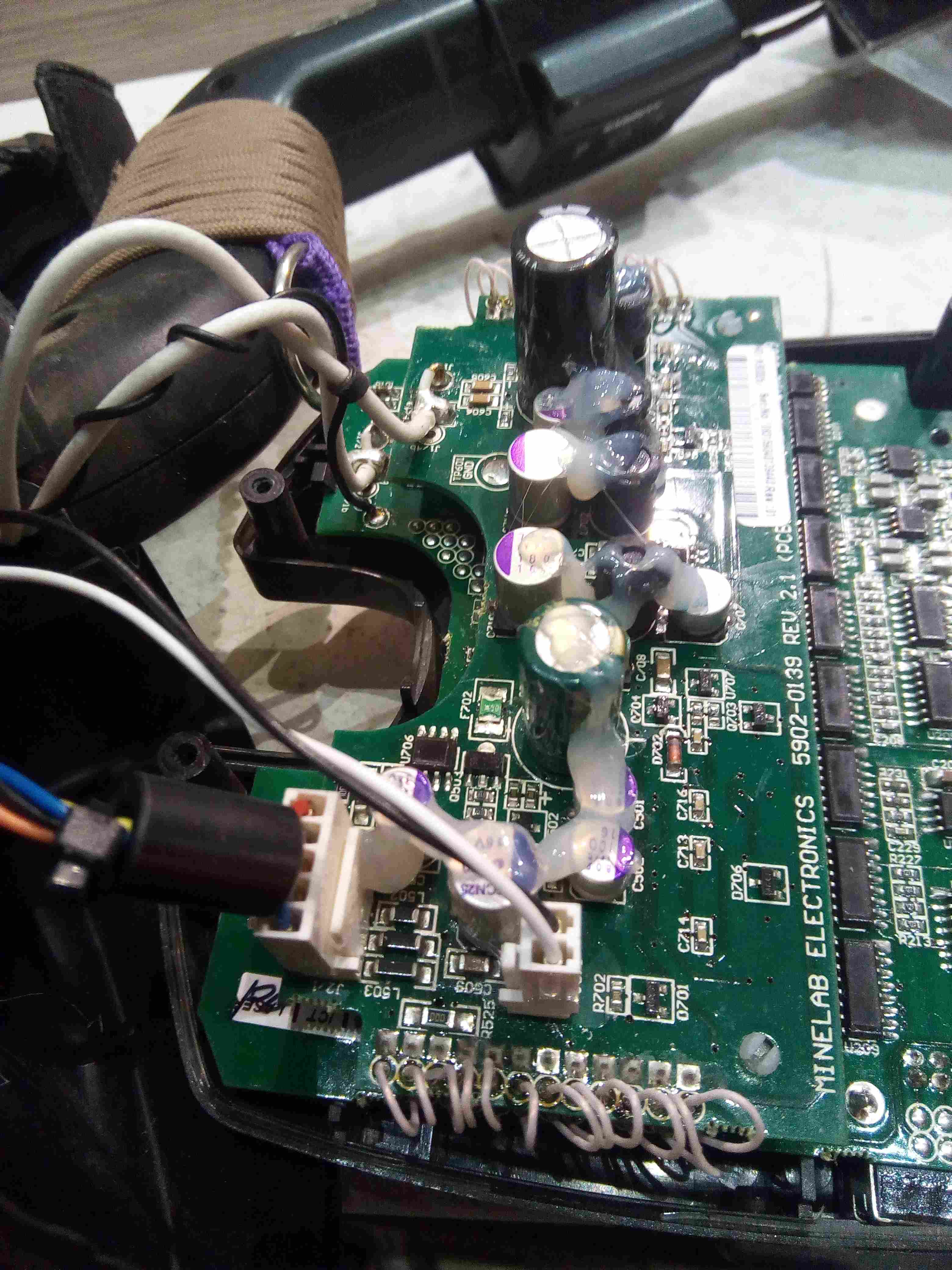

Себе сделал ещё в том году противоглючный апгрейд.
1-закрепил ферритовое кольцо около разъёма
2-кинул перемычки в межблочных разъёмах (с двух сторон)
3-Электролиты почти все поменял на твердотельные

Вложенные эскизы изображений

[MagellanTrader]

Этот черный проводок соединен с корпусом разъёма катушки,и с экраном приемного тракта.
(приёмный тракт большая плата)

Себе сделал ещё в том году противоглючный апгрейд.
1-закрепил ферритовое кольцо около разъёма
2-кинул перемычки в межблочных разъёмах (с двух сторон)
3-Электролиты почти все поменял на твердотельные

Сегодня разобрался, зашел в форум отписать, вы как раз ответили) Да, этот проводок запаян на корпус штекера, на экран приемного провода не звенит у меня (проверял на двух Тракторах). Собственно причина этих глюков была именно в этом черном проводке. При замыкании корпуса и этого провода и одновременном шевелении резиновым "писюном": сигнал прерывистый с перебоями. Мне показалось что сама эта конструкция не разборная, поэтому в нахалку прокрутил контакты внутри резинки - сигнал стабилизировался. Затестил прибор - глюков больше нет. Посмотрим, надолго ли?

Насчет конденсаторов тоже думаю заменить, но пока вроде работает стабильно. Закинул в бошку пару пакетиков с силикагелем на всякий пожарный, думаю от них во всяком случае хуже не будет

Сообщение отредактировано MagellanTrader: Jan 11 2020, 22:09

[Fittingof]

Приветствую ! была у меня такая проблема года3-4 назад, только не черный проводок а белый у меня глючил....пришлось резать вскрывать...колхозить.Правда предлогали отремонтировать за 5000 тыщ. но в Москве, я отказался.

[Курдюк]

Я немного неправильно выразился,черный проводок звонится накоротко,с экраном кабеля который на приемной плате.
Ну по крайней мере у меня так.

У меня попискивал когда в открытом блоке начинал шевелить "писюн".Была не пропаяна центральная жила приемного тракта ,в месте впайки в плату.Хотя с виду пайка была отличная,а паяльником дотронулся,и все стало видно.

Сообщение отредактировано Курдюк: Jan 12 2020, 17:33

[Fittingof]

Вот кое как фотку старую нашел где черная изолента там и обрыв был....кстати штекер на катушку в радиомагазине за 60 рубл покупал.Да и прибору почти 10 лет

Вложенные эскизы изображений

[MagellanTrader]

Я немного неправильно выразился,черный проводок звонится накоротко,с экраном кабеля который на приемной плате.
Ну по крайней мере у меня так.
...

Если я правильно понял, тогда при прозвоне корпуса с экраном на приеме - они окажутся соединенными? Прибор уже собрал, честно говоря лень раскручивать, тестить по новой, но, насколько помню, у меня не было контакта с экраном. Интересно.. Если так, то наверное прибор должен бубнить на касание корпуса штекера о верхнюю штангу, ведь штекер лежит внутри нее?

[Курдюк]

У меня на касание штанги никогда не бубнил,прошлым летом специально проверял.
Прибор ещё Ирландской сборки

Сообщение отредактировано Курдюк: Jan 14 2020, 21:10

[genfedotov]

Тема старая, но аппараты такие и, соответственно, их проблемы никуда не делись, вставлю и свои пять копеек. Купил на днях блок Safari с верхней штангой в магазине с многими хоббями. Шел как б/у с дефектом - фантомит, но в переписке сразу было высказано предположение, что виноват разъем на катушку в блоке. При прозвонке поймал момент при шевелении этого "писюна" когда контакт пропадал. Расковырял заливку и, действительно оказалась "холодная пайка" экрана на 3-й контакт разъема. Подпаял, залил черным герметиком. С заводской заливкой не сравнить, но контакт есть. Правда пока проверить в работе не могу, нет ни катушки, ни блока АКБ )))). Как проверю отпишусь.



PS
А черный провод действительно в разъеме блока припаян к корпусу, в месте, где дырочки под винтики хомута, самый хвост корпуса.

Сообщение отредактировано genfedotov: Mar 11 2023, 20:48

[vofka-morkofka]

Тема старая, но аппараты такие и, соответственно, их проблемы никуда не делись, вставлю и свои пять копеек. Купил на днях блок Safari с верхней штангой  в магазине с многими хоббями. Шел как б/у с дефектом - фантомит, но в переписке сразу было высказано предположение, что виноват разъем на катушку в блоке. При прозвонке поймал момент при шевелении этого "писюна" когда контакт пропадал. Расковырял заливку и, действительно оказалась "холодная пайка" экрана на 3-й контакт разъема. Подпаял, залил черным герметиком. С заводской заливкой не сравнить, но контакт  есть. Правда пока проверить в работе  не могу, нет ни катушки, ни блока АКБ )))). Как проверю отпишусь.



PS
А черный провод действительно в разъеме блока припаян к корпусу, в месте, где дырочки под винтики хомута, самый хвост корпуса.

Удалось проверить решение проблемы? Или ещё в процессе? У меня похожее явление было, я подмотал изолентой разъём, что бы штанги не касалось. Разбирать разъём побоялся, думая что проблема не в нём. Решение с изолентой вроде бы помогло. Но все равно иногда бубнит, вот думаю разбирать или нет разъём...

[genfedotov]

Удалось проверить решение проблемы?.. вот думаю разбирать или нет разъём...

У меня помогло, но это не значит, что в других случаях такая же причина, надо тщательно прозвонить контакты разъема потихоньку пошевеливая. Заливку даже распотрошить без повреждения кабельков сложно, а восстановить- ещё сложнее. Кроме прозвонки контактов рекомендовал бы предварительно оценить и свои силы в вопросе обратной сборки.

[Славчик]

Час добрый уважаемые форумчане!
Подскажите как устранить проблему, которую походу сам себе сделал...
Ездил на ночной коп, под утро решил вздремнуть и прибор положил на землю (шесть лет пользуюсь и никогда так ранее не делал)
В итоге утром небольшой морозец был и прибор глюканул...
Я настроики все убрал, по новой настроил вроде заработал, а вчера поехал на коп в итоге пропала глубина и многотональность...Никель бронзу видит на расстоянии 2 см, медь сантиметра 3-4 и то по воздуху... Подсказывают что конденсатор какой то накрылся, но я в этом профан...Что делать посоветуйте. С уважением.

[Fuma]

И так со всеми катушками?

[Славчик]

Вечер добрый.
Да со всеми. С ув.

[Radiomans]

Никакой конденсатор тут ни при чём. У вас плата отсырела.
Самое простое это раскрутить корпус и продуть платы феном - тёплым воздухом полчасика.
Если не поможет , то надо платы разбирать и промывать ... Найдите специалиста, а то поломаете всё к ипеням ...

[Славчик]

Все отлично! Все получилось, прибор заработал!
