Всё о White’s V3/v3i, ..неисправности, ремонт, апгрейд

[Grommers]

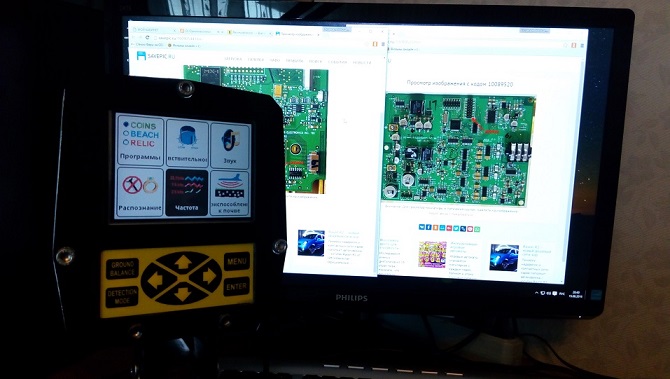

Пробное включение прошло успешно :-)
Спасибо!!!

Вложенные эскизы изображений

[WaS]

Пробное включение прошло успешно :-)
Спасибо!!!

Отлично! Поздравляю ! ))

а мне приехали цанговые разъёмы - теперь в спектре штатные меняю на новые

[Grommers]

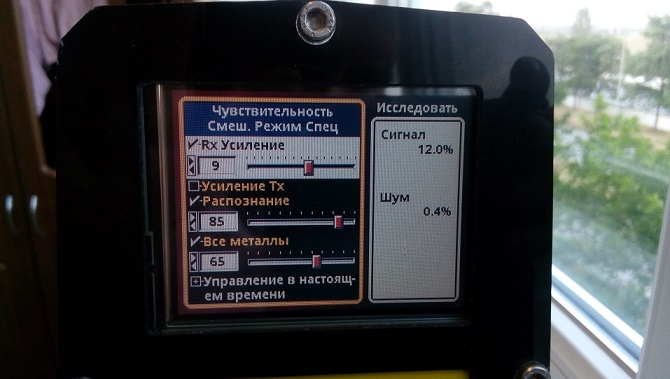

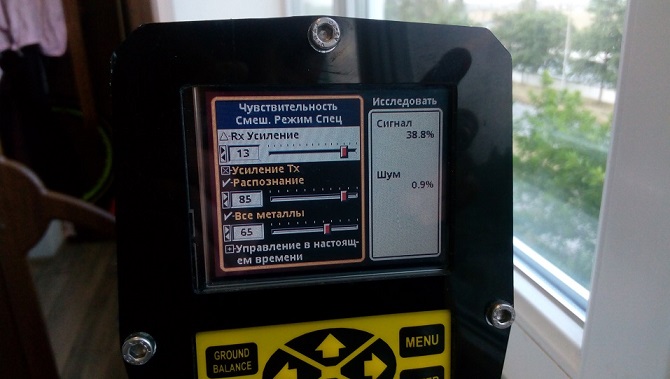

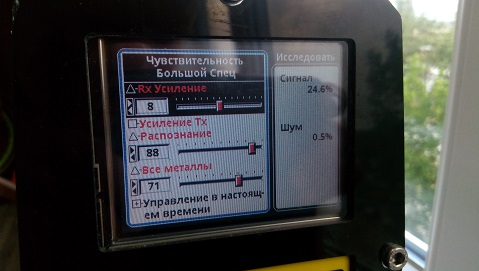

Вот показатели при отключенной катушке в условиях квартиры. Дополнительно экранировать или норма???

Вложенные эскизы изображений

[WaS]

Вот показатели при отключенной катушке в условиях квартиры. Дополнительно экранировать или норма???

покажи ПС на каждой частоте при Rx=8

[Grommers]

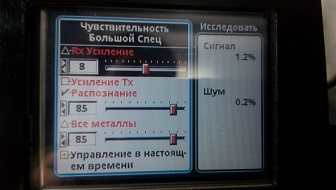

2,5кГц


Вложенные эскизы изображений

[Grommers]

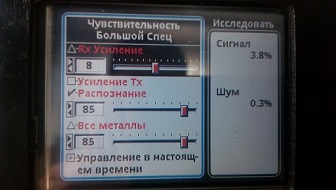

7,5кГц

Вложенные эскизы изображений

[Grommers]

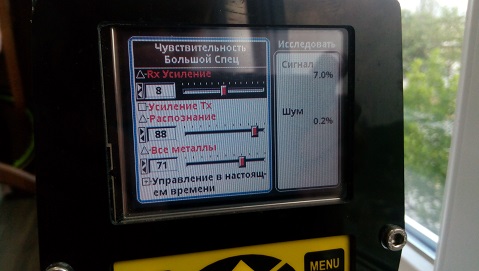

22,5кГц

Вложенные эскизы изображений

[WaS]

для отключенной катушки, ПС великоват
как организован разъём подключения катушки?

[Grommers]

для отключенной катушки, ПС великоват
как организован разъём подключения катушки?

Паял экранированными проводами... попробую развести провода в стороны и покажу фото...

Сообщение отредактировано GROMMERS: Jun 17 2016, 21:30

[WaS]

Паял экранированными проводами...

подробней - что куда паял, как уложены
экранированный провод не обязателен - если длина не большая, витая пара хорошо справляется

[Grommers]

подробней - что куда паял, как уложены
экранированный провод не обязателен - если длина не большая, витая пара хорошо справляется

Хорошо, переделаю и выложу фото :-)
А какая норма?

[WaS]

Хорошо, переделаю и выложу фото :-)
А какая норма?

при Rx=8 на 22 частоте ПС около 8%
на 7,5 ПС 3-4%
на 2,5 ПС примерно 0,8-1%

обрати внимание на экраны - правильно ли сейчас подключены ..и между собой не должны замыкаться
провода Rx и Tx по возможности развести друг от друга

[Grommers]

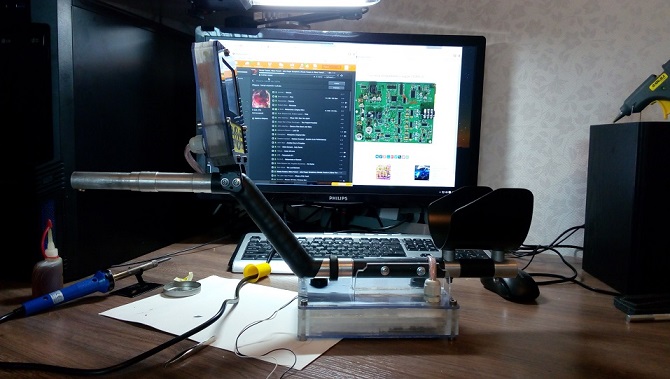

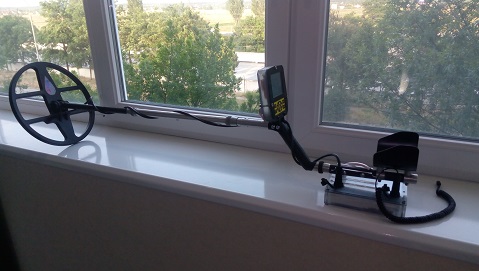

Тяжеловат получился... :-) Но вид зверский

Вложенные эскизы изображений

[DICOM]

а мне приехали цанговые разъёмы...

Ух, здорово!
Сталкивался с аналогичной проблемой у XLT в 98-ом году. Шлейф менял на кабель на 3-ий день эксплуатации. При прозвонке все вроде было нормально, а прибор не работал, подсветка включена.
После замены шлейфа, прибор работает до сих пор. Предположил, что был плохой контакт не между разъемом и пинами, а между кабелем и разъемом.
Если не секрет, какой тип имеют цанговые разъемы для их поиска и заказа?

[WaS]

..Если не секрет, какой тип имеют цанговые разъемы для их поиска и заказа?

на кабель в чип и дипе покупал - SCDL80 (DS1002-01 2x40), Панель двухрядная цанговая 80-контактная

для платы заказывал на али однорядные, резал по 8pin и склеивал вместе
название лота на английском - 80085 Free shiiping 10Pcs Gold Plated 2.54mm Male&Female 40 Pin Single Row Straight Round Pin Header Strip
ссылка
..через поисковик находится

Сообщение отредактировано WaS: Jun 17 2016, 22:33

[DICOM]

Спасибо, большое WaS.
Информация может пригодиться и для ремонта других приборов.

[WaS]

пожалуйста ))

[Grommers]

при Rx=8 на 22 частоте ПС около 8%
на 7,5 ПС 3-4%
на 2,5 ПС  примерно 0,8-1%

обрати внимание на экраны - правильно ли сейчас подключены  ..и между собой не должны замыкаться
провода Rx и Tx по возможности развести друг от друга

Перепробовал разные варианты, в результате при отключенном датчике при Rx=8 на частоте 22кГц ПС составил 22 единицы.
Заметил что такое значение вырастает от нуля до 22 сразу при припаивании провода Rx к разъему... Разъем пластмасовый, экранировать его нет возможности, может такое большое значение без подключенного датчика связано именно с этим?
В условиях квартиры подключил датчик 12 фаст на 22 частоте, замер показал 17единиц ПС.
Какая норма ПС при подключенном датчике в полевых условиях?

Сообщение отредактировано GROMMERS: Jun 19 2016, 08:30

[WaS]

Перепробовал разные варианты, в результате при отключенном датчике при Rx=8 на частоте 22кГц ПС составил 22 единицы.
Заметил что такое значение вырастает от нуля до 22 сразу при припаивании провода Rx к разъему... Разъем пластмасовый, экранировать его нет возможности, может такое большое значение без подключенного датчика связываю именно с этим?
В условиях квартиры подключил датчик 12 фаст на 22 частоте, замер показал 17единиц ПС.
Какая норма ПС при родключенном датчике в полевых условиях?

для датчиков норм ПС нет - значения будут отличаться в зависимости от размеров, качества и пр.

сделай фото как подключены провода от разъёма катушки к плате - 22 единицы ПС для 22 частоты много

..и в моём понимании, при подключенной катушке, ПС должен увеличиться по всем частотам

[Grommers]

Выбросил экранированные провода, заплел "косички" из обычных и вот что получилось:

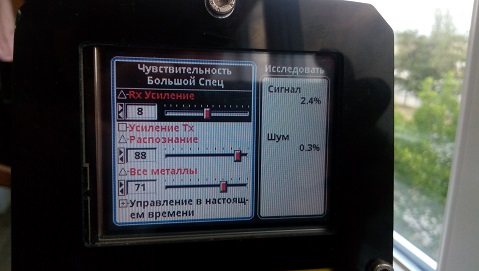

22,5; 2,5; 7,5кГц

Сообщение отредактировано GROMMERS: Jun 19 2016, 11:56

Вложенные эскизы изображений
