Всё о White’s V3/v3i, ..неисправности, ремонт, апгрейд

[SenjaK]

нет, базу не веду
по состоянию прибора тоже не подскажу - я же не знаю как владелец им пользовался
..работы стандартные - обновление прошивки, устранение заводских недостатков

если есть ещё вопросы - лучше в лс

Спасибо,
Отписал в ЛС
С Ув.

[Maximuspul]

Мужики выручайте!!! Нахожусь в Воронеже,друг принёс спектру V3I, при рукоблудии была сделана переплюсовка батареи в следствии чего аппарат погиб смерть храбрых! потом неизвестный мастер поменял преобразователи по питанию все на родные КРОМЕ lm2671m (3,3 v) и чего там понаставил НЕ РОДНОГО !
результат - аппарат ожил но теперь пищит на всё и вся благим матом и сносит чернину в цветняк !
чуйка ; кидаешь манету на землю - ещё как то видит но полно глюков
закапываеш на пол штыка - сносит в чернину или не видет вообще
- или чернину в цвет сносит и хрен поймёш где что...
мож кто возмётся поремонтить...
или платы у кого есть на продажу....
дело в питании или в прошивке....
ну или подскажите может чё....
ну или самодельный блок предложите
с уважением Макс

[WaS]

Мужики выручайте!!! Нахожусь в Воронеже,друг принёс спектру V3I, при рукоблудии была сделана переплюсовка батареи в следствии чего аппарат погиб смерть храбрых! потом неизвестный мастер поменял преобразователи по питанию все на родные КРОМЕ lm2671m (3,3 v) и чего там понаставил НЕ РОДНОГО !
результат - аппарат ожил но теперь пищит на всё и вся благим матом и сносит чернину в цветняк !
чуйка ;  кидаешь манету на землю - ещё как то видит но полно глюков..

АЦП тоже под замену ..но сначала восстановить, проверить и перепроверить всё питание

... мож кто возмётся поремонтить...
или платы у кого есть на продажу....

могу взяться за ремонт
..и платы есть

[Maximuspul]

WaS спасибо большое что отозвались, как с Вами связаться ? маил или телефончик можно в личку?

[WaS]

WaS спасибо большое что отозвались, как с Вами связаться ? маил или телефончик можно в личку?

телефон в лс

[Maximuspul]

спасибо, будем есть позвонить

[Maximuspul]

WaS ещё вопросик, АЦП это НС4316m ? а то я только Терминатор ПРО осилил, и более сложными не занимался..... : (

[WaS]

это AD7738B

[Maximuspul]

WaS здравствуйте , мой коллега Валера вышел с Вами на связь? и про платы которые у Вас есть можно по подробней в личку? ну там ремонченые или самодел.. .. цену ...
заранее спасибо, а то я тоже увлёкся этим аппаратом....
он реально бомба!

[WaS]

WaS здравствуйте , мой коллега Валера вышел с Вами на связь? и про платы которые у Вас есть можно по подробней в личку? ну там ремонченые или самодел.. ..  цену ...
заранее спасибо, а то я тоже увлёкся этим аппаратом....
он реально бомба!

Доброе.
да, связался
..в лс

[Alre]

Комрады добрый день!
Кто-нибудь сможет проверить и настроить прибор спектру v3l в С . Петербургe?
Прибор орет на все .много ложняков.
спасибо!

[WaS]

..Прибор орет на все .много ложняков.
спасибо!

проверяли с разными катушками?

[Alre]

Да дофига ложняков со штатной и с катушкой bsg

[WaS]

при какой чуйке ложняки пропадают?

[Grommers]

При постройке подводника на базе плат спектра столкнулся с проблемой безопасного подключения двух блоков прибора. Стандартный шлейф не годится в виду того что он заклипсован (не пройдет через отверстие кабельного ввода) и имеет плоскую форму, что никак не приспосабливается для герметизации посредством герметичных кабельных вводов.
Для таких целей более всего подходит кабель HDMI, т.к. он круглый в сечении, имеет достаточный запас длины и надежно обжимается кабельными вводами. Самое сложное теперь решить каким образом соединять его с контактами на платах. Либо клипсовать стандартной "колодкой" (что не внушает доверия), либо прямая пайка? Кабель будет запаян наглухо.
Хочется сделать все надежно и не накосячить в очередной раз :-)

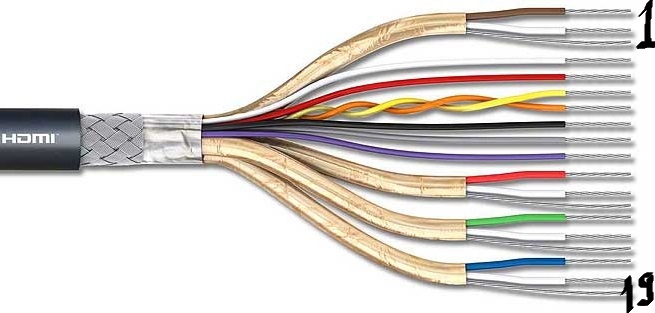

На фото показаны жилы в разрезе кабеля, посоветуйте как правильно паять (настораживает обилие масс на жилах) и на что особенно обратить внимание?
На кабеле свободными остаются три жилы, что теоретически позволит вывести тригер на блок аналоговой части, это возможно?


Сообщение отредактировано GROMMERS: Jun 9 2016, 11:52

Вложенные эскизы изображений

[WaS]

лучше прямая пайка - на последней своей спектре я так и сделал
межблочный кабель делал самодельный из МГТФ-провода - 8 "витых пар"
если кабель будет с выходом наружу - для надёжности одеть оплётку и в ПВХ трубку(Fuma так делает кабели для катушек)

перед распайкой рекомендую закоротить пару выводов полевика на включение

HDMI с картинки тоже пойдёт - все массы, естественно, на землю платы
и я бы объединил пару проводов на питание - "+" на С27

Сообщение отредактировано WaS: Jun 9 2016, 12:15

[Grommers]

нашел у себя МГТФ-провода... и ПВХ трубку.
То есть берем 16 кусков провода и скручиваем по два что бы получилось - 8 "витых пар"???
Далее заводим провода в ПВХ трубку и свиваем все вместе???
С каждой пары один из проводов паяем на массу???
Не понял насчет "на питание - "+" на С27"...

Сообщение отредактировано GROMMERS: Jun 9 2016, 15:29

[WaS]

нашел у себя МГТФ-провода... и ПВХ трубку.
То есть берем 16 кусков провода и скручиваем по два что бы получилось  - 8 "витых пар"???
Далее заводим провода в ПВХ трубку и свиваем все вместе???
С каждой пары один из проводов паяем на массу???..

да, всё верно - 8 витых пар, но скручивать их уже не обязательно

Не понял насчет "на питание - "+" на С27"...

я имел ввиду контакт на разъёме, который под "ключом"(с него идёт на С27) - это питание на верхнюю плату, в шлейфе лучше продублировать двумя проводами(но если сечение достаточное, то и одного хватит)

..кстати - из 8 пар там не все на массу
крайняя пара контактов на включение

а распаивать лучше начать с нижней платы

Сообщение отредактировано WaS: Jun 9 2016, 15:48

[Grommers]

Спасибо!!!

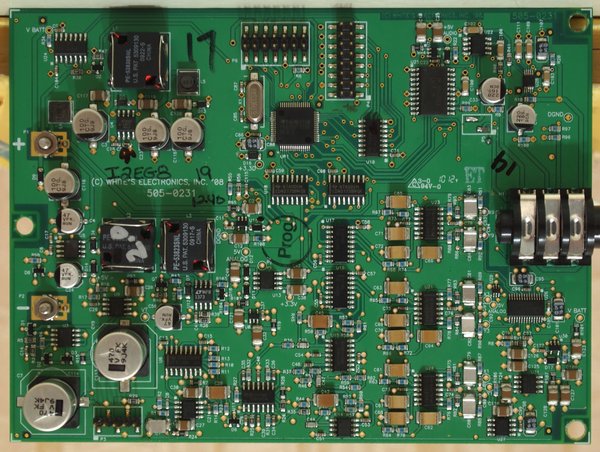

Василий, если не сложно, покажи пожалуйста (для большей уверенности) на фото правильную распиновку соединения двух плат и "точки" где коротить контакты полевика?
В трубку планирую также завести витую из трех проводов для переноса тригера в аналоговый блок... - не будет наводок???

Сообщение отредактировано GROMMERS: Jun 9 2016, 15:58

Вложенные эскизы изображений

[WaS]

у полевика замыкать слева-направо(если по этому фото) - т.е. перемычку сначала на землю припаять

В трубку планирую также завести витую из трех проводов для переноса тригера в аналоговый блок... - не будет наводок???

не будет


Сообщение отредактировано WaS: Jun 9 2016, 16:11
