В поисках идеального детектора.

[Буча]

процесс пошел..примерно так будет выгдядеть..на след неделе попробую..

я в шоке...

[комунист]

Что не так?Юра.
все функциклирует,сбоев вроде нет,изменений в работе не наблюдал..Дело за подлокотником и усе..потом щелкну ,чудо творения.из костыля и штанины и рюкзака.

[Anatoly_xxl]

Вчера ночью закончил доработку своего прибора в подводник.
Электронная часть от Юры Ciklona на основе Whites 6000. Доработан + добавлена двухтональная звуковая дискриминация цвет/чермет. Статика.
Гермобокс OtterBox 8000. Гермоввод самодельный.

Ввиду специфики прибора при которой он отстраивается под конкретную катушку, возможность работы со сменными катушками упразднена. Штатная - кольцо 8".

Полевые и пляжные испытания показали оч. хорошую способность прибора к разделению цвет/чермет (статика рулит). Мелкий жир видит так себе - 3 граммовую цепочку в разомкнутом виде видит сантиметров с 10. (на Катин пятак больше 40, при условии отсутствия постороннего мусора).
На сколько я знаю, то сейчас у Юры проходят полевые испытания улучшенной платы с возможностью вырезки чермета (а точнее уменьшения громкости его звучания).

После привыкания к специфике работы прибора особого желания возвращаться на динамику не возникло. Принцип прост - чем медленнее скорость проводки, тем точнее разделение. Самое то для воды.

Пы.сы. фотки постараюсь сбросить вечером.

[oceanhunter]

Вчера ночью закончил доработку своего прибора в подводник.
Мелкий жир видит так себе - 3 граммовую цепочку в разомкнутом виде видит сантиметров с 10. (на Катин пятак больше 40, при условии отсутствия постороннего мусора).
На сколько я знаю, то сейчас у Юры проходят полевые испытания улучшенной платы с возможностью вырезки чермета (а точнее уменьшения громкости его звучания).

Пы.сы. фотки постараюсь сбросить вечером.

На солённом песке 3см цепь видит 10см глубины?? Круто!
Ты уж когда фотки выкладывать будешь поподробнее отпиши!

[Anatoly_xxl]

Да нет, пресный сухой песок. У меня до ближайшего моря больше 500 км.
И 10 см. это порог срабатывания - просто проверял макс. чуйку, зная где точно лежит цель. В другой ситуации такой сигнал просто бы проигнорил как дробинку. Нормально видит где-то с 6-7 см как в сухом так и мокром пресном грунте.

Если на этих выходных таки выберусь, то постараюсь сделать небольшой фотоотчет (или видео по возможности). У крымских камрадов данный прибор есть (Verator), пускай отпишутся как он себя ведет на минерализированном грунте.

[Деня]

А на какой частоте прибор работает?

[Anatoly_xxl]

8 192гц

Общался с Юрой на предмет целесообразности повышения до 16 - он отговорил, мотивируя потерей глубины. В радиоэлектронике я не особо силен: спаять по схеме могу, а вот теоретические выкладки :-((

[Деня]

У меня но цепочкам такие показатели Troy выдает, но у него частота 18.

[DIM]

Купите ГМП и увидите много нового,что раньше пропускали : очень мелкие обрывки фольги,дробь №№3-5 и т.п. вещи. Особенно "радует" ,когда эти предметы проваливаются в дырки ставровского скупа на 8 мм .Приходится находить снова и выносить на берег.Причём не один вынос не принёс положительного результата. ... Будем искать дальше.

[Деня]

Дайте пожалуйса ссылочку про ГМП почитать. За раннее спасибо.

[terectinec]

Купите ГМП и увидите много нового,что раньше пропускали : очень мелкие обрывки фольги,дробь №№3-5 и т.п. вещи. Особенно "радует" ,когда эти предметы проваливаются в дырки ставровского скупа на 8 мм .Приходится находить снова и выносить на берег.Причём не один вынос не принёс положительного результата. ... Будем искать дальше.

Извиняюсь,конечно. Но у меня Сешка видит такую херню ,минут пять разбираешься ,на что гудит с призывом копать.

[Anatoly_xxl]

Деня, ГМП = Gold Maxx Power
Тут

2 Всем: забыл уточнить главное - бюджет без стоимости потраченного времени 200$

Сообщение отредактировано Anatoly_xxl: May 27 2010, 15:13

[Mr. FOG]

Дайте пожалуйса ссылочку про ГМП почитать. За раннее спасибо.

http://www.reviewdetector.ru/index.php?sho...hl=xp+gold+maxx
http://www.reviewdetector.ru/index.php?showtopic=25370
http://www.reviewdetector.ru/index.php?showtopic=32594
http://www.reviewdetector.ru/index.php?sho...hl=xp+gold+maxx


Сообщение отредактировано Mr. FOG: May 27 2010, 15:39

[Mr. FOG]

Извиняюсь,конечно. Но у меня Сешка видит такую херню ,минут пять разбираешься ,на что гудит с призывом копать.

Если рыжие цепочки тоже х-р-я то ГМП не для Вас,а СЕшка точно на цепочки не реагирует

Сообщение отредактировано Mr. FOG: May 27 2010, 15:46

[stavr]

Anatoly_xxl. а бокс с ебая\амазона брал?или нашёл в украине по месту?
делаю свой приборчег под море "дельфин",потому как Юра цыклон свои приборы под море нерекомендовал...,под пресную вроде как "вератору"вопросов нет,народ юзает.

кстати обратине внимание на наушнички для водяного прибора http://batik.ucoz.ua/news/2008-04-14-47

Сообщение отредактировано stavr: May 27 2010, 19:25

[oceanhunter]

Вот так заделал штекеры в прозрачную гибкую хреновину. По бокам заливается жидкой изолентой или акуасил.



А вот так выглядит окончательный вариант водного експлора. Висит на груди и можно видеть экран. Если заходишь глубоко в воду, то он просто плавает рядом.

[Дик]

Извиняюсь,конечно. Но у меня Сешка видит такую херню ,минут пять разбираешься ,на что гудит с призывом копать.

В том то и дело что всякую херню видит,а вот то что нужно порой не замечает

[flagman]

На сколько я помню у Вератора по схеме должна быть кнопка сброса, которую нужно периодически тыкать, ты ее герконом делал или как? (не узрел ничего по этому поводу). И дай пожалуйста ссылочку на гермобокс (охота почитать какие бывают в Украине, где, почем, размеры и т.д.).

[Anatoly_xxl]

Итак, господа, отвечаю всем по порядку.
Боксов таких в Украине я не нашел, а поскольку по роду деятельности в том числе занимаюсь товарами для активных видов спорта и туризма, я более чем уверен что их нет. Максимум что я нашел это бокс аналогичного форм-фактора для ключей, с внутренними размерами 20х40х70.

Изображенный на картинке взял на амазоне по распродаже, и, по факту с доставкой, он обошелся мне в 22$. Описание, характеристики и другие модели можно глянуть на сайте производителя

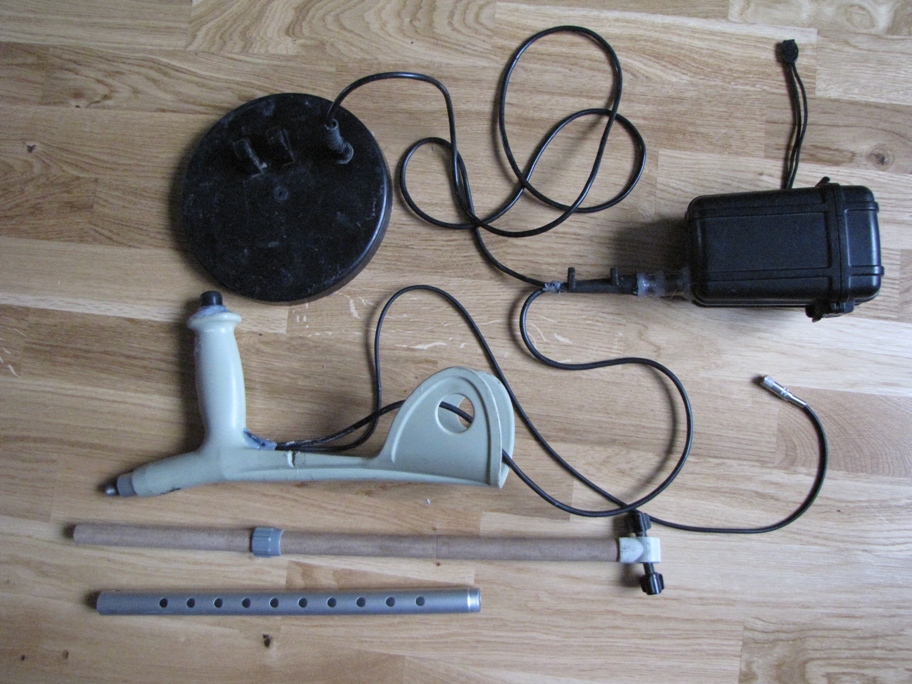

Штанга изготовлена из доработанной верхней части костыля + текстолитовая нижняя часть. Себестоимость штанги с учетом всех материалов и услуг токаря 15$

Вопрос с кнопкой сброса решил довольно просто, и, как показала практика, довольно удобно в плане эргономики - водонепроницаемую кнопку вмонтировал в ручку штанги. Нажимается большим пальцем. Пару дней поработав с такой кнопкой и взяв потом в руки обычный грунтовой прибор испытал определенный дискомфорт - до кнопки пинпоинта необходимо тянуться большим пальцем. В моем же случае он лежит на ней постоянно и нажимается по мере необходимости.

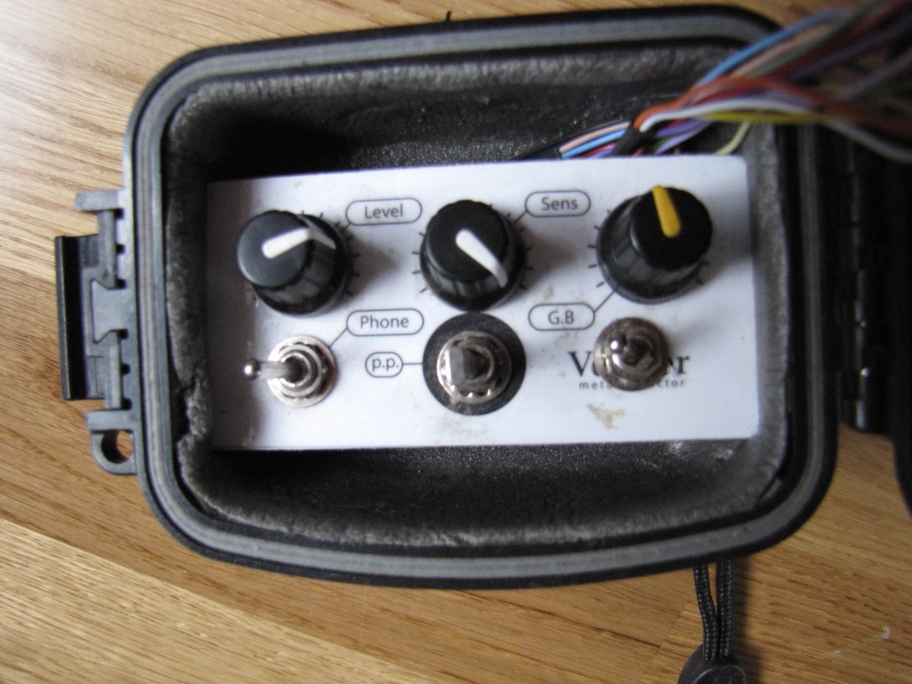

Плата + бокс с аккумуляторами смонтированы в основной части бокса, регуляторы в крышке. Гермоввод самодельный цангового типа на резиновом кольце + для пущей уверенности все залито термоклеем. На оконечник гермоввода дабы провода не ломались от перегиба одета резиновая направляющая от обычной дрели (или какого-то другого инструмента - в суть не вникал).

По поводу наушников - я такие раньше видел, но предпочел вывести удлинитель с гнездом, который фиксируется клипсой на плече. Под воду пока не планирую, но если вдруг что, то можно перепаять под влагозащищенные наушники.

Относительно рекомендаций Юры по поводу соленой воды я в курсе, поэтому уже в работе терминатор 3 - надо ж с чем-то в отпуск в гости к Вам на Юг кататься

Пы.сы. Украшательством еще не занимался, поскольку это рабочая модель которая периодически притерпевала изменений. Если в данной модификации все устроит, то тогда покрашу.

Сообщение отредактировано Anatoly_xxl: May 28 2010, 09:52

Вложенные эскизы изображений

[TERRArist]

stavr

Вот тоже вариант, только где они в Украине продаются? http://mobile.optima.ua/news.php?news_id=26083, да и цена, блин, не детская

Сообщение отредактировано TERRArist: May 28 2010, 12:40
