проблемма с Garrett Pro Pointer

[emkgroup]

Что то тема заглохла. Подниму, пожалуй.

Последние год-два пины идут с другой платой:




Кнопка в другом месте, один электролит со стороны вибромотора и нет второго электролита 100х6В, да и расположение элементов отличается.

[Oleg_V]

Кнопка в другом месте, один электролит со стороны вибромотора и нет второго электролита 100х6В, да и расположение элементов отличается.

а это не китаец ли случаем ??? ни разу не видел китайца изнутри, вдруг это он ?

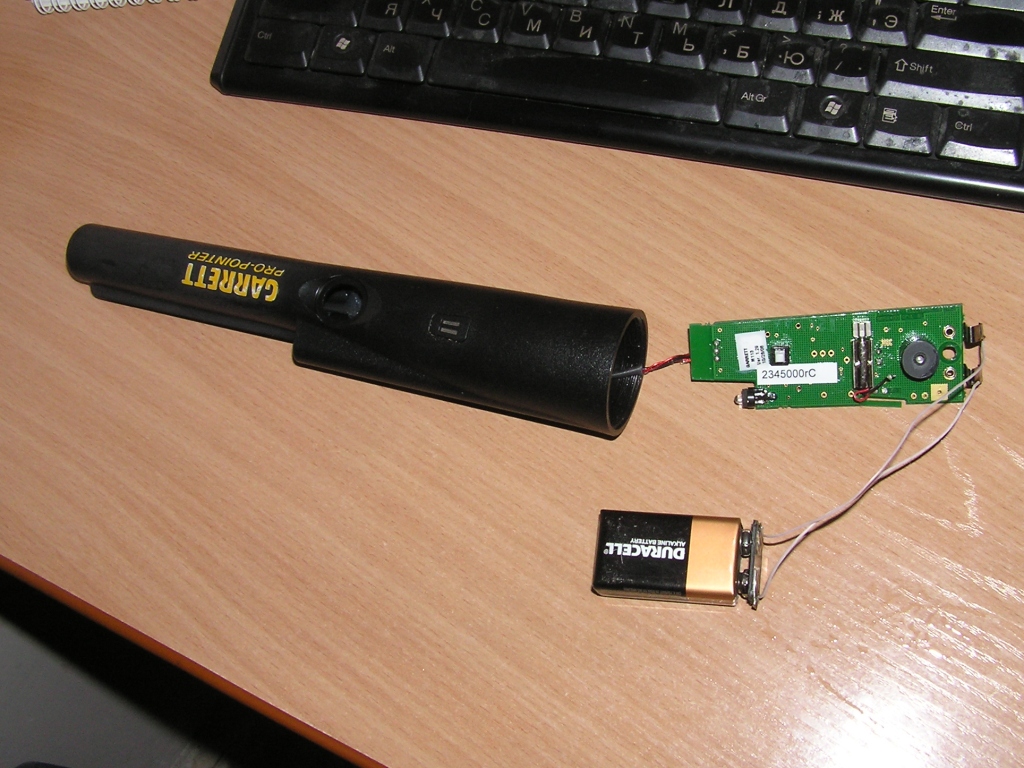

...сижу маюсь с одним пином, симптомы стандартные - включаю - работает, потом начинает верещать... заметил вот что - разберешь - разложишь на столе разобранный, прислонишь батарейку и включишь - всё идеально, молчит и не визжит... а соберешь - опять глючит... дополнительно залил датчик клеем пва, подождал пока высохнет - то же самое. до этого подвергался варке. разберешь опять - положишь эти кишки на стол - всё работает.

сегодня попробую опять разобрать, отключить вибру и оставить только звук. может и исчезнет глюк.

...да кстати, при замене кнопки совсем необязательно браться за паяльник, берем новую кнопку, с помощью иголки разбираем её, там мелкие детальки - скобочка и пружинка, не потеряйте, и пластинки контактные чтоб не выпали... аккуратно всё переставляем и прищелкиваем верхнюю П образную пластмасску. всё. пару раз так удалось сделать, лень было паять. ювелирная работа починить кнопку без перепайки прямо на собраном пине, через дырку от резинки, нужен специнструмент - хитрые иголочки и пинцетики, в принципе это возможно, может когда и попробую

Сообщение отредактировано Oleg_V: Dec 26 2015, 09:07

[WaS]

а это не китаец ли случаем ???    ни разу не видел китайца изнутри, вдруг это он ?
.....

это оригинал - у китайца другой набор компонентов и подстроечник на плате

...сижу маюсь с одним пином, симптомы стандартные - включаю - работает, потом начинает верещать... заметил вот что - разберешь - разложишь на столе разобранный, прислонишь батарейку и включишь - всё идеально, молчит и не визжит...    а соберешь - опять глючит... дополнительно залил датчик клеем пва, подождал пока высохнет - то же самое. до этого подвергался варке. разберешь опять - положишь эти кишки на стол - всё работает.

сегодня попробую опять разобрать, отключить вибру и оставить только звук. может и исчезнет глюк.
....

заливать датчик бесполезно - его нужно перематывать с пропиткой обмоток лаком, но вынуть сложно
а так..
при сборке надо поправлять провод от датчика, чтоб плата входила легко, без напряжения
..почистить/пропаять клеммы подключения батарейки
в идеале поставить какой-нибудь ШИМ-стабилизатор - чтоб убрать зависимость схемы от напряжения питания

..отключение вибры должно помочь

[Vladimir ЯВА]

"Кишки" китайских пинов.
Нижний THD , на самом деле они все досмотровые - работают только в динамике ... попытки переделать под статику с компенсацией грунта требуют значительной переделки схемы ...
Oleg_V - Василий правильно пишет - через торец выбивать "антенну , перематывать , нормально крепить витки и т.д. , сам как нибудь попробую сделать так-же как у TRX - фото в теме "Ремонт МД".


Сообщение отредактировано Vladimir ЯВА: Dec 27 2015, 16:33

Вложенные эскизы изображений

[Oleg_V]

...попробовал с отключенной виброй - не помогло, секунд через 5 как включишь - снова заливается соловьем. так что обратная связь от вибрации - отпадает.

И попытки изогнуть его для момента появления глюков - всё-таки лишние - достаточно просто сжать его одной рукой даже в пол-силы или потрясти как гаишники своим жезлом...

Сообщение отредактировано Oleg_V: Dec 28 2015, 06:16

[emkgroup]

"Кишки" китайских пинов.

Нижний случаем не Garret THD?
Если да, то он не пин, а досмотровый для секьюрити, хотя и похож на пин.

[Oleg_V]

Нижний случаем не Garret THD?
Если да, то он не пин, а досмотровый для секьюрити, хотя и похож на пин.

нет, самый обычный гарретт про поинтер... подытожу: причина глюка и пути лечения пока не найдены, есть какие-то "якобы" методы, но работают они по принципу "кому повезет"...

Сообщение отредактировано Oleg_V: Dec 28 2015, 06:19

Вложенные эскизы изображений

[emkgroup]

............
...да кстати, при замене кнопки совсем необязательно браться за паяльник, берем новую кнопку, с помощью иголки разбираем её, там мелкие детальки - скобочка и пружинка, не потеряйте, и пластинки контактные чтоб не выпали... аккуратно всё переставляем и прищелкиваем верхнюю П образную пластмасску. всё. пару раз так удалось сделать, лень было паять. ювелирная работа починить кнопку без перепайки прямо на собраном пине, через дырку от резинки, нужен специнструмент - хитрые иголочки и пинцетики, в принципе это возможно, может когда и попробую

Замечательная идея, а главное лежала на поверхности, только никто больше ее не пробовал или не озвучил. Этак, и кто не дружит с паяльником сможет заменить, главное чтобы руки не тряслись.

[GVOL]

Приобрёл Гаррет пин китайского машэнергопрома
Интересная вещица, есть над чем поработать паяльником и...молотком
Поднял чуйку этого чуда китайской мысли еще на сантиметр. И того...чуть проигрывает ПИНдосовскому пину
И совет тем кто разбирал, а точнее разобрал, но еще не поставил все на место.
1- Берём у жены, а если нет, то покупаем без зазрения совести прозрачный лак для ногтей
хорошего качества и без блёстков. Промываем спиртом всю плату (я отпаивал и полностью купал её и корпус с катушкой в чашке со спиртом, потирая мягкой зубной щёткой) Грязи былоооо После хорошо Просушить!!!
Промазываем все свои "сопли" которые напаяли и те. которые напаяли китайцы для пиндосовского Гарретта.
2 - Высушиваем. Делаем "балансировку" подальше от металла и эл.наводок, нажатием маленькой кнопки и одновременным включением пина. Как только пропиликает и замолчит-отпускаем.
3 - Выключаем, проверяем и запихиваем обратно, промазав силиконовой смазкой поролончик светодиода.
4 - Если нужна больше вибрация, то подпаиваем капельку припоя на одну сторону грузика моторчика.
5 - Если не нужна большая громкость, то приклеиваем кусочек скотча или материала на корпус пищалки, закрывая тем самым отверстие фазоинвертора
6 - Если хотите, чтоб ваш пинпоинтер красиво мурлыкал как R2-D2 то вам придется впаять пищалку с чипом.
Удачного Апгрейда

Сообщение отредактировано GVOL: Jan 29 2016, 00:48

[WaS]

нет, самый обычный гарретт про поинтер... подытожу: причина глюка и пути лечения пока не найдены, есть какие-то "якобы" методы, но работают они по принципу "кому повезет"...

попробуйте параллельно обмотке датчика поставить резистор 100-300кОм

[Dim&On]

И совет тем кто разбирал, а точнее разобрал, но еще не поставил все на место.
1- Берём у жены, а если нет, то покупаем без зазрения совести прозрачный лак для ногтей
хорошего качества и без блёстков. Промываем спиртом всю плату (я отпаивал и полностью купал её и корпус с катушкой в чашке со спиртом, потирая мягкой зубной щёткой) Грязи былоооо После хорошо Просушить!!!
Промазываем все свои "сопли" которые напаяли и те. которые напаяли китайцы для пиндосовского Гарретта.

Вместо лака нужно было использовать канифоль, разведёную на спирту

[Odissey]

Приобрёл Гаррет пин китайского машэнергопрома
Интересная вещица, есть над чем поработать паяльником и...молотком

Вы купили тот который в статике?
Лак для ногтей не очень эстетично, я беру лак автомобильный, прозрачный. Закрывается все что нужно, и на вытянутой руке пшикается по потребности, остатки стряхиваются каплями и сушится.

[emkgroup]

Вы купили тот который в статике?
Лак для ногтей не очень эстетично, .......

Ну почему же не очень эстетично, есть прозрачный с всякими блестками - гламурненько.
Но самое гланое, что в магазине АШАН самый дешевый продается "из ящика" и стоит порядка 12 рублей за флакончик с кисточкой, которого более чем достаточно будет плат на 20 точно.
А автолак конечно хорошо, но дешевле 150 рублей врят ли получится купить, да и зачем его столько, там хватит на пару квадратных метров.

[Odissey]

Мне хватало его надолго, заодно покрыть крашенную петлю двери, пару раз детский велосипед после сварки, и остатки уничтожил сын с товарищем, когда красили вмх
У автомобильного большой плюс в том, что хорошо проникает и очень жидкий, а когда застывает, то одного слоя практически незаметно

[Shimel]

Прочитал тему и нарисовывается картинка что качество пинов у Гаррета падает. Уже в штатах в продаже Pro-Pointer® II. Может в нем устранили косяки с обмоткой. Пины которые года 3-4 назад делали были выше качеством. Носик стирали до дырки и пин рабает до сих пор с подллеенным носом.

http://garrett.com/hobbysite/hbby_pro-pointer_2_main_en.aspx

Сообщение отредактировано Shimel: Feb 9 2016, 11:24

[emkgroup]

Прочитал тему и нарисовывается картинка что качество пинов у Гаррета падает. Уже в штатах в продаже Pro-Pointer® II. Может в нем устранили косяки с обмоткой. Пины которые года 3-4 назад делали были выше качеством. Носик стирали до дырки и пин рабает до сих пор с подллеенным носом.
.....

Просто за последние 3-4 года их количество у населения выросло в десятки раз, поэтому глюки стали проявляться чаще и кажется что качество стало хуже. Через мои руки их прошло с десяток,разных возрастов, качество у всех примерно одинаковое. А глюки, как у любой техники - лотерея. Кнопки, резинки - расходники, износ зависит от активности использования.

Сообщение отредактировано emkgroup: Feb 10 2016, 12:41

[Volgodon KKV]

У моего гаррика симптомы как у большинства вышеизложенных,а именно: самовозбуждение и трели при изгибе.Собственно попытка решения этой проблемы и вывела на тему,за что автору и всем, кто дал дельные советы благодарность!Скажу сразу с электроникой на Вы,максимум могу пару проводков припоять.Поэтому было принято решени варИть.Все сделал по вышеизложенной схеме.Положительного результата не последовало.Еще раз прочел всю тему,решил разбирать.Снял резиновую заглушку,утопил кнопку,открутил винт вытащил плату.Даже кнопка осталась целой.Датчик приклеен крепко, поэтому трогать не стал.А вот провод от корпуса отклеился.Остатки термоклея удалил,заново через отверстие приклеил.Пока это все делал,отвалились красные проводки.Припоял.Начал собирать,крючком укладывая кабель поверх платы.Одно не ловкое движение и кнопка развалилась.Благо это внутри произошло,и ни чего не улетело.Минут сорок собирал кнопку,несколько раз терял эту деталюшку из проволочки,а в месте с ней таяла и надежда на благополучный исход.Потом нашел и долго думал как же она стояла.Наконец все собрал и о чудо!!!Пин заработал как новый! Хоть гни его хоть камни ворочай им.Вообщем спасибо за тему!Всем удачи!

Сообщение отредактировано Volgodon KKV: Feb 12 2016, 15:53

[DreyCat]

У моего гаррика симптомы

Дык как думаете, что помогло в итоге, переукладка проводов от датчика, или кнопку на плате тоже нажимали для калибровки датчика, или же кнопку включения прочистили сами того не желая?

[Volgodon KKV]

Дык как думаете, что помогло в итоге, переукладка проводов от датчика, или кнопку на плате тоже нажимали для калибровки датчика, или же кнопку включения прочистили сами того не желая?

Да забыл сказать,кнопку тоже нажимал.Может и манипуляции с кнопкой пошли на пользу.Не знаю,не могу сказать что конкретно вылечило его,но работает же.

[urman]

Может и манипуляции с кнопкой пошли на пользу.

Наука о контактах, будь они не ладны эти контакты с их окислами...
