Ремонт катушки НЕЛ торнадо для асе 250, Нужен кабель.

[фрезеровщик]

Добрый день. Подскажите пожалуйста, разобрал штекер (катушка Нел торнадо.) В наличии только 4 провода, а контактов в штекере - 5. Куда делся пятый провод, был ли он вообще? Кстати, пустой контакт под номером 5.

[ipa]

Подскажите пожалуйста евро аськина торнадо одинаковая с айс 250? Катушка у меня светлая, провод поломался внутри на выходе из корпуса. С какой стороны разбирать корпус что бы поменять провод.Очень вам за ранее благодарен за подсказку.
С Уважением!

Вложенные эскизы изображений

[Владимир Годяй]

Подскажите пожалуйста  евро аськина торнадо одинаковая с айс 250? Катушка у меня светлая, провод поломался внутри на выходе из корпуса.  С какой стороны разбирать корпус что бы поменять провод.Очень вам за ранее благодарен за подсказку.
С Уважением!

1.Да, одинаковая.
2.Снизу разбирать.Но данный фокус-мокус ОченЬ!!! рекомендуется делать опытному человеку.
Там эпоксидная заливка и работа по доступу к внутрнке весьма ювелирная.

[ipa]

А есть графитовый экран? И плата или просто провода раскиданы?
C уважением!

[ipa]

Если будете подбирать от монитора, то, вроде, 2919 использовали на раннем Кащее.

Вот лирическое сравнение четырёх кабелей с ixbt.
-----

ПРИКЛЮЧЕНИЯ ШНУРОЧКА

Часть 1. Лирическое отступление

(коли читать не охота больно, ай-да мигом на Часть 2.)

Вороне Бог послал кусочек сыра, а Дяде Вите на старости лет подвезло обзавестись монитором на электронно-лучевой трубке с большой диагональю в 21 дюйм (о котором он всю жизнь свою тайно мечтал). Монитор хороший, правильный - называется EIZO FlexScan T966. Пишу не ради красного словца, а потому что поддерживает он высокие разрешения экрана, что для этой рассказочки важно, и есть на нем два видео-входа: обычный D-sub 15pin (VGA-вход в народе кличут) и необычный на BNC-разъемах в количестве 5-ти штук. Но про это попозжее погуторим. Так вот монитор-то есть, да вот беда, достался он Дяде Вите без шнурочка-то, без VGA-кабеля бишь по-научному-то. А надо сказать, что Дядя Витя не в Москве жил - в Москве жил Дядя Вова (он туда переехал из ленинградского Петербурга). А поелику Дяде Вите на блюде VGA-кабель никто не принес бы, как Дяде Вове, то пошед Дядя Витя искати VGA-кабеля на свое счастье.

Пошед он по компьютерным лавкам-магазинам спрашивать. Там либо нету, либо есть на тонком шнурочке с разборными разъемами (которые, видать, тут же в подсобке на коленке и скручивают). Но звезды, знать, сошлись - и в одной гамазее удалось купить VGA-кабель за $3. Назовем его шнурочек №4. Написато на пакетике было

GEMBIRD CC-PVGA-10 Premium VGA HD15M/HD15M with ferrite core 10ft cable (штрих-код на пакетике 8 716309 020350)

а на нем самом было краской напечатано (маркировка, по науке-то)

2464 E164571 AWM 28AWG VW-1 80*C 300V TUNG AN CSA TYPE AWM I/II LL106336 FTI 28AWG

Пришед домой Дядя Витя в радостях, давай втыкать купленный шнурочек. Глянул... и остолбенел. Такого ужаса страшного не видывал он прежде. Изображение на мониторе было грязное какое-то, буквы расплывчаты и смазаны. Испугался Дядя Витя и давай от своего старого монитора ViewSonic шнур отвинчивать да к EIZO пришпандоривать. Вомкнул - отлегло от сердца. Картинку хорошую монитор кажет. Снова воткнул шнурочек №4 - худая картинка.
Опечалился Дядя Витя и в задумивости поглядел на маркировку VGA-кабеля от ViewSonic'а

E108683 AWM 2990 VW-1 TY 80C 30V LOW VOLTAGE COMPUTER CABLE

А пускай это будет шнурочек №2. Запомним. Ну так вот. Сиди не сиди, а надо что-то делать. И пошед Дядя Витя в ремонтные мастерские, где мастера-золотые-руки железо компьютерное починяют. И подарили Дядю Витю VGA-кабелем что мы звать будем шнурочек №3. Вот его маркировочка

E88237 AWM 2969 VW-1 -HANIL- LOW VOLTAGE COMPUTER CABLE

Пришед домой давай снова шнурочки втыкать, да на разных разрешениях на изображению глядеть и всяки мелки изъяны доискивать. Шнурочек №4 уж в сторонку отложили и не втыкивали. А вот №3 и №2 друг с дружкой померяли. И вот на разрешении 1600х1200 шнурочек №3 (а он потоньше был) давал заметное "эхо" от вертикальных чёрточек и от букв. А №2 "эха" не давал. На любых частотах кадровой развертки: 75, 85, 100 Гц. Видеокарта у Дяди Вити была nVidia GeForce5900. На разрешении 1920х1440 оба шнурочка начинали "мылить". Про разрешение 2048х1536 и речи не было.

А надо сказать по правде-матушке, что Дядя Витя не просто VGA-кабель по гамазеям исспрашивал, а в первую руку пытал продавцов про "VGA-кабель с BNC-разъемами". Но нигде такого чуда заморского видом не видывали, слыхом не слыхивали (не в стольном Москве-граде ведь дело было-то). И полез тогда Дядя Витя как в русском народе говорят "сёрфить в Интернете". И "насёрфил", что диковинку пятихвостую "VGA-кабель с BNC-разъемами" производят разные фирмы американские и одна даже еврейская фирма Kramer. И дорогА забава: по $50-70.

Но что понапрасну кручиниться? Доставку товара на дом по интернет-заказу ещё никто не отменял. Только решил сперва Дядя Витя последнее средство испытать (которое надо было первым испытывать, по правде говоря) - сходить на радиобазар. Сделал три круга - нет товара. Догадался Дядя Витя. Заколдованное место. Сделал круг в обратную сторону - о, чудо! - нашел "VGA-кабель с BNC-разъемами". Купил его за $6 (шесть). На пакетике было начертано

GEMBIRD CC-PVGA-BNC (штрих-код на пакетике 8 716309 020374)

а на самом шнурочке (назовем его №1) было

E233629 AWM 2919 80*C 30V VW-1 LOW VOLTAGE COMPUTER CABLE HWA-LONG

Побежал со всех ног Дядя Витя. Вбежал в избу и хвать мультиметр, мерять сопротивление на разъёмах. Потому как R, G, B шнурочки в свои цвета окрашены, но разъёмы не подписаны. А ещё два шнурочка - серый и черный - поди узнай, кто из них вертикальная-кадровая синхронизация, а кто - горизонтально-строчная. Снял замер - надел шнурок на монитор. Вмыкает Дядя Витя систему... Итить твою налево! Глазам не верит своим, что монитор может так чётко показывать. А ну как не 1600х1200, а дать 1920х1440? Показывает! Не "мылит". Все буквочки видны чётко, ясно. Без "эха". Что делать? Вмыкает Дядя Витя 2048х1536 разрешение... И таки да! Монитор хорошо кажет. Буквы мелкие, но чёткие, читабельные. Можно сказать, что изображение выглядит словно на листе, напечатанном на лазерном принтере. Стало Дядя Вите на душе хорошо и порешил он написать
Часть 2. Практическое наставление

Было протестировано 4 разных VGA-кабеля, один из которых с BNC-разъёмами. Указаны типы разъёмов на концах кабеля (HD15-M - обычный VGA-разъём "папа" (male))

кабель №1 (HD15-M - 5BNC-M)
GEMBIRD CC-PVGA-BNC (штрих-код на пакетике 8 716309 020374)
маркировка: E233629 AWM 2919 80*C 30V VW-1 LOW VOLTAGE COMPUTER CABLE HWA-LONG
длина: 1.8м (6 футов)
толщина: 8мм
качество изображения:
+ идеальное на любых разрешениях (в том числе 2048х1536)

кабель №2 (HD15-M - HD15-M)
маркировка: AWM E101344 STYLE 2990 VW-1 80*C 30V LOW VOLTAGE COMPUTER CABLE SPACE SHUTTLE
длина: 1.8м (6 футов)
толщина: 8мм
качество изображения:
+ отличное до разрешения 1600х1200 включительно
- нормальное на разрешениях 1920х1440 и 2048х1536

кабель №3 (HD15-M - HD15-M)
маркировка: E88237 AWM 2969 VW-1 -HANIL- LOW VOLTAGE COMPUTER CABLE
длина: 1.5м (5 футов)
толщина: 7мм
качество изображения:
+ хорошее до разрешения 1280х1024 включительно
- на 1600х1200 и выше дает эффект "эха" в виде повторяющихся справа светлых чёрточек от букв и вертикальных линий

кабель №4 (HD15-M - HD15-M)
GEMBIRD CC-PVGA-10 Premium VGA HD15M/HD15M with ferrite core 10ft cable (штрих-код на пакетике 8 716309 020350)
маркировка: 2464 E164571 AWM 28AWG VW-1 80*C 300V TUNG AN CSA TYPE AWM I/II LL106336 FTI 28AWG
длина: 3м (10 футов)
толщина: 6мм
качество изображения:
- ужасное (наверное, это малозаметно на дешёвых мониторах)

***

Заключение-закругление

Тип кабеля в маркировке обозначается 4-мя цифрами. В случае Дяди Вити это 2919, 2990, 2969, 2464

По предположению слово E?????? в маркировке кабеля - это код предприятия-производителя, где ? - цифра (от 5 до 6 цифр)

Все кабели имеют общее экранирование жгута проводов в виде фольги и внешней оплётки, но:
- кабель типа 2919 имеет 5 коаксильных проводов с собственным экраном в виде цилиндрической оплётки (что и требуется для VGA): R, G, B, VSync, HSync;
- кабель типа 2990 имеет лишь 3 коаксиальных провода (вроде как): R, G, B; две синхронизации идут по обычным проводам без собственного экрана.

Принципиальность BNC-разъёмов находится, таким образом, на втором месте. На первом - тип кабеля.

Китайская компания GEMBIRD... Ситуация неоднозначна. С одной стороны ужас под №4, с другой стороны пристойный VGA-BNC кабель. Тут как повезёт, видать. Учитывая, что в маркировке кабеля код после буквы "E" на двух кабелях от этой компании разный, можно предположить, что делались эти кабели на разных фабриках, со всеми вытекающими последствиями (как один и тот же автомобиль, но собранный, например, в Европе и у нас).

Длина кабеля. Многие интересовались максимальной допустимой длиной VGA-кабеля для подключения к монитору. Зависит от типа кабеля, из которого VGA-шнурок изготовлен. Фирменные кабели и удлинители, которые встречал в Интернете во время поисков, имели длину и 50 метров, и даже 300 метров (с ценой в долларах значительно превышающей метраж кабеля).

Имеем список типов кабелей для VGA-кабеля с убыванием качества сверху вниз:
2919 (если у вас монитор, который поддерживает большие разрешения и/или вам надо идеальное качество)
2990 (если у вас разрешение 1600х1200, а БиЭнСи-кабеля нет)
2969 (если у вас разрешение до 1280х1024 включительно, то подойдет)
2464 (подключать монитор врагу на работе, например, начальнику)

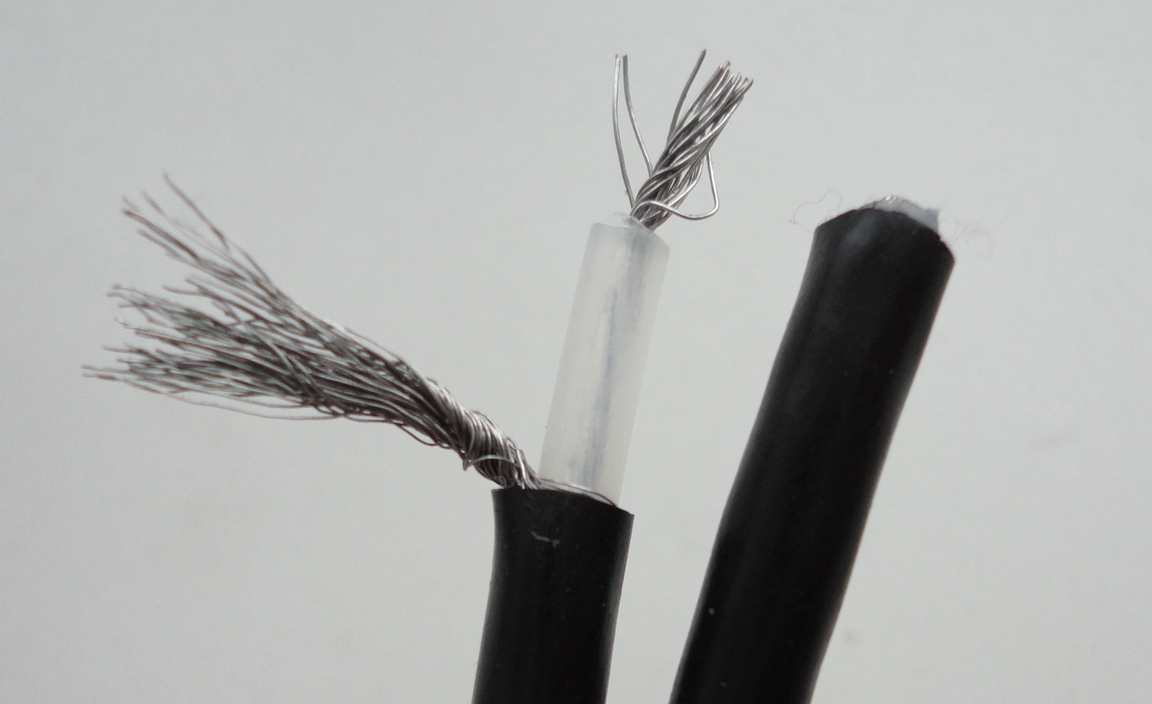

Подскажите будьте добры.у меня есть кабель RG-58 без фольги с медной лужёной оплёткой,подойдёт ли он мне? Фото моей катушки выше. Кабель будет сборный,чем то еще может добавить?

Вложенные эскизы изображений

[emkgroup]

Про кабель есть сообщение выше:
http://www.reviewdetector.ru/index.php?sho...dpost&p=7708721
А Ваш кабель подойдет, только их надо 2 шт. Третий провод без экрана можно не делать, а вместо него подключиться к экрану катушки RX.

[KhAndrew]

Кабель гляньте http://www.daxx-online.ru/collection/v54-2. Единственное толстоват.

[nigamatoff]

При замене кабеля на катушке я просмотрел (читай убил) много разных кабелей, в том числе VGA-VGA из тех, что были под рукой. К сожалению, живьем ничего не подошло, в том VGA, что был у меня был общий экран и один экранированный в металлизированный лавсан провод.  А этот DVI-DVI - что доктор прописал.

я срезал кабель со старого кинескопного монитора VGA. кабель точно такой же как и DVI-DVI. 4 экранированных и 7 неэкранированных в общем двойном экране. а как подключать его получше чтоб?

[Яр_Кельт]

Купил катушку Нел Торнадо вместе с аськой. Сразу после покупки она "вела себя плохо", моментами переставала реагировать на все, иногда заставляла прибор орать. Сначала решил укоротить кабель. аккуратно разобрал. кабель 4хпроводный, разводка в катушке навесом. укорачивание родного кабеля не решило проблему. тогда в ход пошел кабель от умершей родной моно-катушки. Кажется, ожила. Смог проверить только на улице в городе у дома, на чуйке -3, выше - сплошной фон. на металлы реагирует в пределах нормы. Спасибо поделившимся опытом!

[Alleha]

Купил катушку НЕL торнадо .после пару выходов стала глючить э включаешь прибор он начинает пищать . подскажите пожалуйста что с катухой. заранее благодарен .

[Krudmi]

Тема очень помогла в ремонте катушки (кабеля). А неисправен был именно кабель. Советую получше прозвонить все провода, прежде чем вскрывать катушку.

[mummyi]

Добрый день. Подскажите пожалуйста, разобрал штекер (катушка Нел торнадо.) В наличии только 4 провода, а контактов в штекере - 5. Куда делся пятый провод, был ли он вообще? Кстати, пустой контакт под номером 5.

подниму тему! стала верещать катушка Нел-снейк (1.8 года работала без проблем)
при включении прибора если шевелишь кабель прибор верещит .

разобрал штекер а там припаяно 4 провода ..один пустой (5тый)

так и должно быть ??
