Капитальный ремонт панели кнопок X-Terra

[Костыль]

Отписал в личку.

[FihingMD]

Уважаемый WaS как с вами связаться.У меня не работает личка нет ещё 3 сообщения.

[WaS]

Уважаемый WaS как с вами связаться.У меня не работает личка нет ещё 3 сообщения.

..3 сообщения уже есть - пишите в личку

[vepsan ak]

Уважаемый WaS!А можно заказать такую кнопочную панель и сколько будет по деньгам?

[WaS]

Последняя переделка панели 705..
Сами кнопки высотой 4,3мм, между кнопками и лицевой панелью проставки 2мм(лицевые кнопки от КПК) - с такими проставками не нужно точно центровать кнопки на плате.
Плата клавиатуры лежит на рёбрах жёсткости передней части корпуса, с обратной стороны поджимается системной платой - для распределения нагрузки между ними отрезки поролона 1,5мм.
По шлейфу особенностей нет - на фото всё видно.





лицевая панель без изменений


При сборке корпуса обнаружилась сорванная резьба в стойках корпуса.
Толстые саморезы не рискнул вкручивать(у стоек стенки тонкие) - вплавил латунные вставки под резьбу


Сообщение отредактировано WaS: Jan 19 2016, 12:58

[Agrad]

"Минелаб" вообще разленилась и гонит брак. В родных клавиатурах есть такие пружинящие "крабики о четырех ножках"

Это не родной минелаб, хотя и в оригинале - кнопки оставляют желать лучшего.
в китайской же версии попадалась кнопки, сделанные из пивной банки Carlsberg..
Полиграфия на одной стороне выдала сей нюанс...

[AltChrome]

Последняя переделка панели 705..

А поделитесь пожалуйста печаткой...

Сообщение отредактировано AltChrome: Jun 3 2016, 09:58

[WaS]

пожалуйста - Скачать

Сообщение отредактировано WaS: Jun 3 2016, 10:31

[AltChrome]

пожалуйста - Скачать

Cпасибо огромное! А высоту кнопок не подскажите, что были в первом варианте?

[WaS]

Cпасибо огромное! А высоту кнопок не подскажите, что были в первом варианте?

высоту кнопок уже не помню

[Fuma]

Давно не было сообщений. Добавлю. Давно, наверно в это время, купил у WAS плату на Т-74, с дальним прицелом. И вот проект еще не окончен, знал бы что так долго будет , не начинал бы.

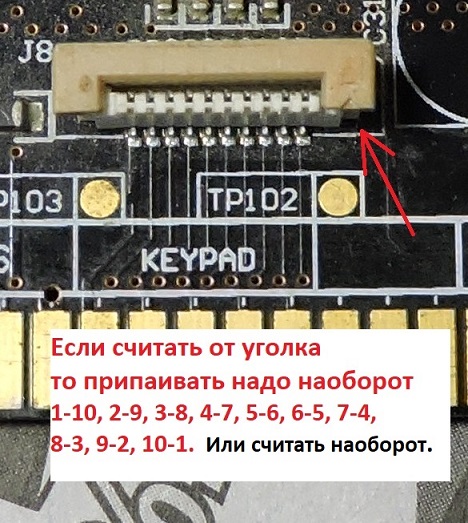

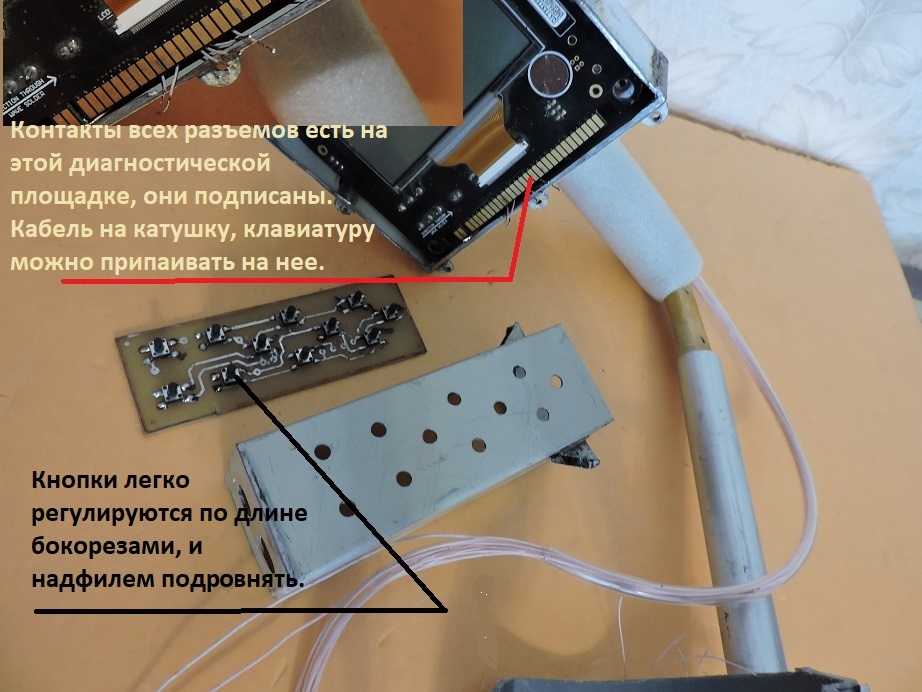

Так как здесь речь идет о клавиатуре, то ее можно подключать на диагностическую площадку, не мучая разъем. Контакты подписаны keypad. 5 контактов сверху, пять снизу. Там же есть и coil и batt. Штырьки у кнопок можно откусывать бокорезами, потом подровнять надфилем. При сомнении хватит или нет, покупать длинные.

Сообщение отредактировано Fuma: Feb 26 2018, 12:29

Вложенные эскизы изображений

[Fuma]

Практически в основном прибор готов. Впереди помазать краской, и первые испытания в ванне.

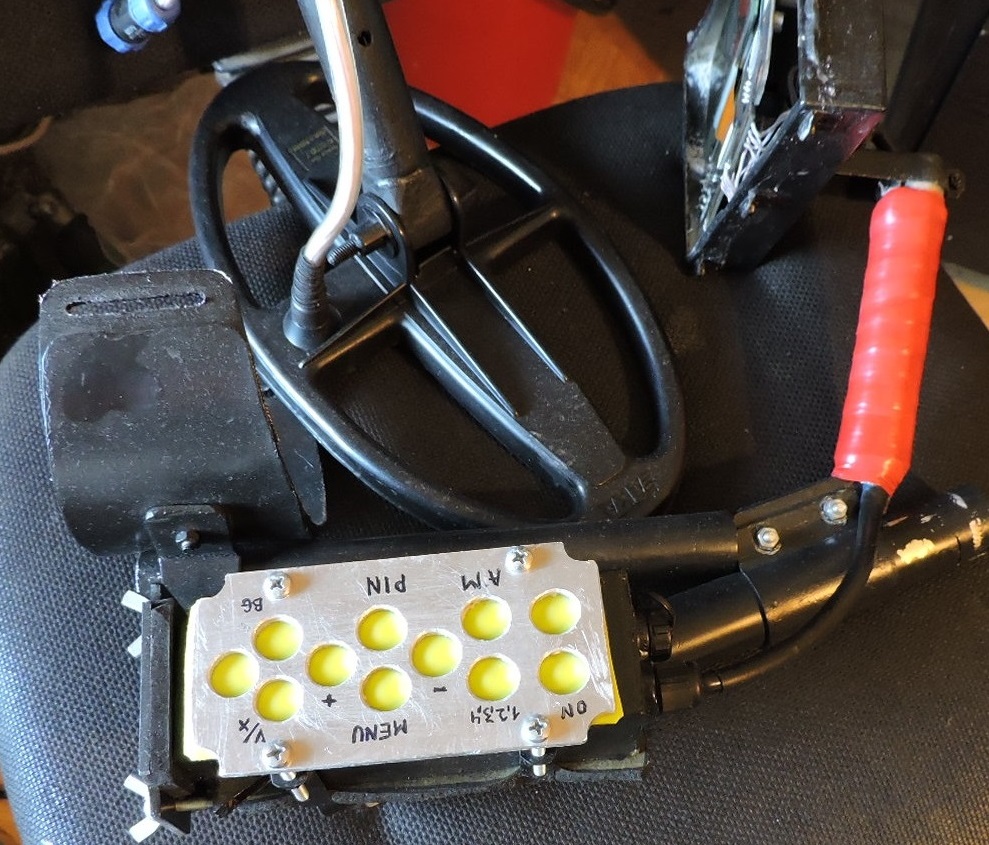

Одна катушка есть на 18.75 кГц. Потом возможно сделаю на 7.5 кГц. С клавиатурой повозился, плата сделана по LAY от WAS, за что опять ему спасибо. По фото все понятно.

Вложенные эскизы изображений

[kanopus]

Сейчас конец августа, что в итоге получилось? Интересуюсь не праздно, на 705 тёрке отказала кнопка автоматического отслеживания грунта, думаю это не последний "сюрприз"

[Fuma]

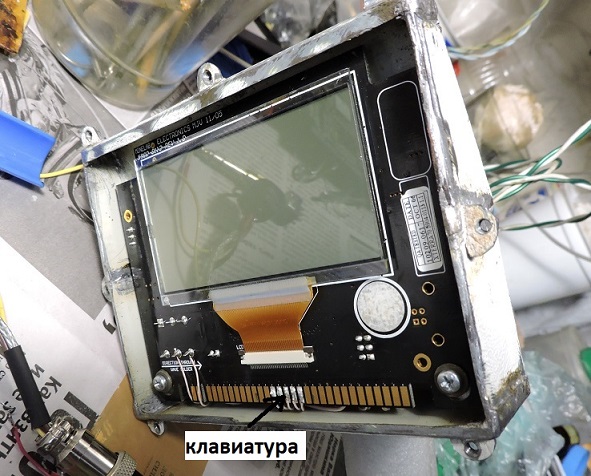

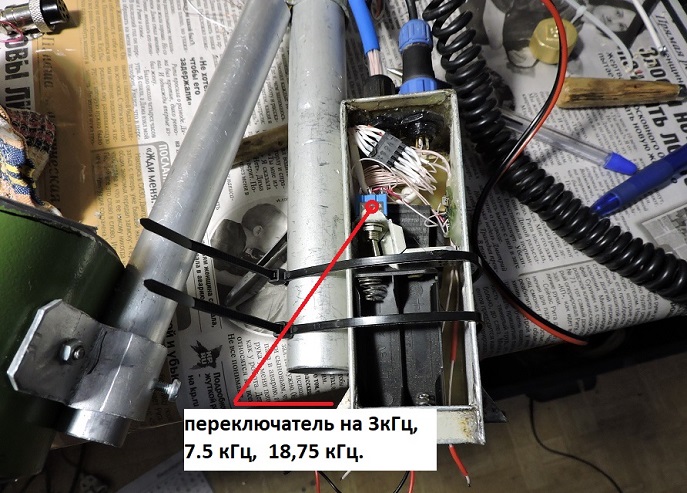

По электрической части нет никаких проблем. Вся клавиатура, катушка и динамик подключены через контакты, которые внизу платы Х-Терра. В блоке стоит переключатель на три частоты. Катушка без контроллера, но усилитель присутствует. то есть катушки можно клепать какие хочешь, если хочешь. Все отлично работает. Нет никаких наводок, искажений и глюков.

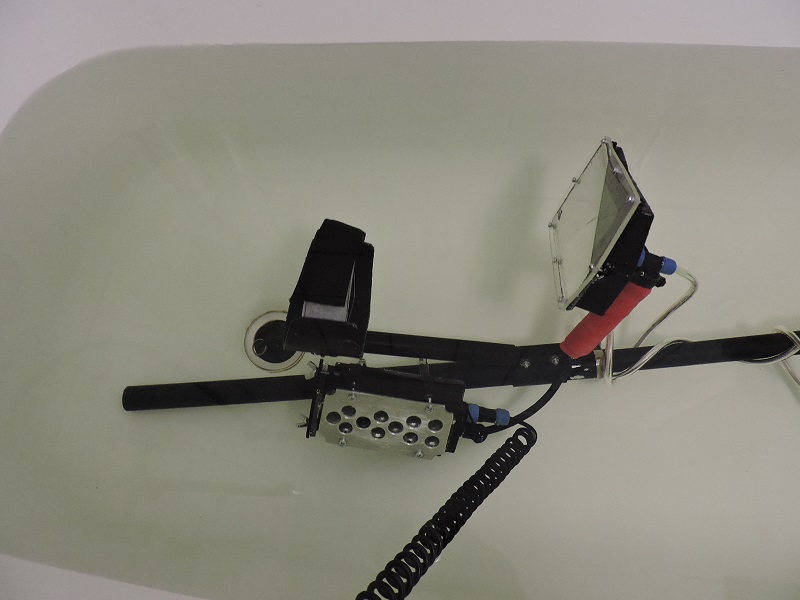

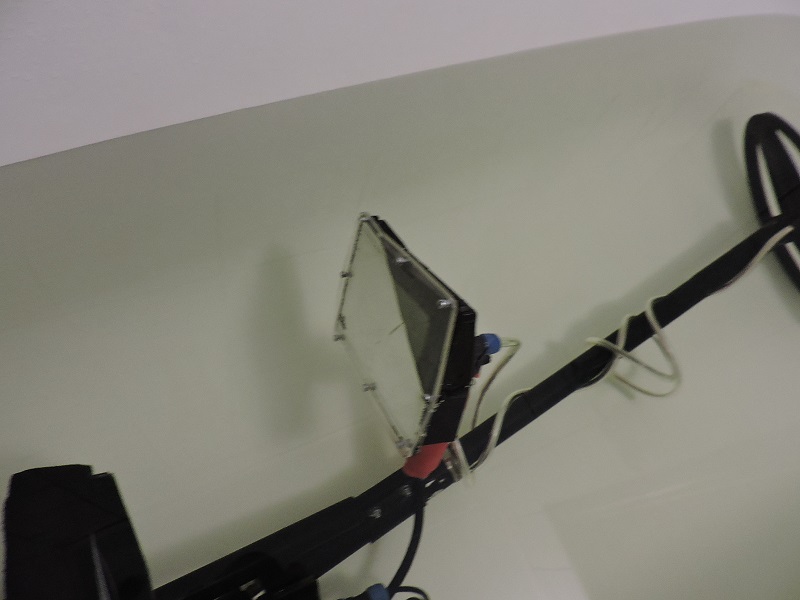

Так как я делал его подводным, первые два фото, прибор опущен в воду. При испытании течи не было. Поискал с ним два раза. Протек. И точно не знаю где. Потому что блок клавиатуры соединен кабелем с блоком, где плата. По кабелю может протечь. Так как есть другие приборы, этот пока в стороне, надо подумать над герметизацией более усердно.

Вложенные эскизы изображений

[WaS]

Сейчас конец августа, что в итоге получилось? Интересуюсь не праздно, на 705 тёрке отказала кнопка автоматического отслеживания грунта, думаю это не последний "сюрприз"

Эти "сюрпризы" не редкость - кнопки перестают срабатывать из-за влаги/грязи, растёкшегося клеевого слоя и т.д..
Всё лечится, главное не запороть клавиатуру на этапе разборки(расслоения).
Вы хотите привести в порядок родную клавиатуру или переделать её? - проще восстановить оригинальную.

[kanopus]

Позвонил в один сервис, у них клавиатур нет, далее полазил и нашёл у официального дилера, всё вместе с заменой получается 3100.
Вот не знаю, менять или можно восстановить старую?

[WaS]

Позвонил в один сервис, у них клавиатур нет, далее полазил и  нашёл у официального дилера, всё вместе с заменой получается 3100.
Вот не знаю, менять или можно восстановить старую?

Хозяин-барин, но восстановить дешевле
Надумаете покупать новую, старую не выбрасывайте - если внешнее состояние хорошее, я выкуплю.

[kanopus]

да я бы восстановил, но куда обращаться за этим? Сам не полезу, слишком тонкая работа для меня.

[WaS]

да я бы восстановил, но куда обращаться за этим? Сам не полезу, слишком тонкая работа для меня.

Присылайте, сделаю.
Детали лучше в личку.

[kanopus]

Ок. договорились. Только не присылать, а доехать наверное.
