Псевдо Поисковой магнит (самодельный), Своими руками

[Radiomans]

Способ перевозки - возить в толстом куске пенопласта. Берёте кусок толстого пенопласта для утепления стен, вырезаете в нём выемку по форме магнита, ложите его внутрь, и всю конструкцию в прочный пакетик/мешок.

[vasiliy_f]

спасибо!
А как отрывают магниты с "усилием" 300-600кг? если намертво в воде к чему присосется. Или при резком(динамическом) усилии отрывается легче?

[burno]

была такая история.товарищь по каналу кидал магнит и течением его стянуло и на металический шлюз ,прямо на всю плоскость и прилип. когда обратился ко мне ,уже где-то месяц пытался сам оторвать.я одел гидру и,прижимаемый течением ,к шлюзу пытался вкрутить рым-болт.но не тут то было:железо было подгнившее и рым-болт просто продавлимал в нём выемку. получилось отодрать только таким способом:приятель сверху тянул за пропущеный через рым-болт трос,а я умудрился подсунуть монтировку и поддеть краешек.добавлю,что магнит был не особо мощный-250 кг на отрыв.

[romaxa]

300кг магнит,не держит и одного человека,600 кг в двоем от ржавого листа оторвали,повисли и всего делов-магнит не любит ржавчину,с нее он легче срывается,чем с чистого железа

[Igor I]

Вот решил поделиться способом изготовления поискового магнита из ниодимовых магнитов из винчестеров (жесткий диск в компе)!
Понадобилось:
1. Орг стекло
2. Ниодимовые магниты (в моем случае понадобилось 6 магнитов изьятых из 3х винчестеров)
3. Супер клей.
Из орг стекла сделал плашку с дыркой по середине для того чтоб можно было пропустить веревку. Магниты приклеел на супер клей но для пущей уверенности лучше закрепить болтами с гайками. На деле еще не использовал но от верстака сорвать не смог, пришлось юзом стаскивать! Фото прилагаеться)))
Если будут вопросы пишите.

Тоже набрал таких штук пятнадцать, хочу прикрутить на лист алюминия,только не решу никак с формой листа-думаю сделать в виде буквы V в вершине буквы-карабин-вертлюг поставить для шнура, магниты по периметру...

Сообщение отредактировано Igor I: Mar 9 2013, 18:17

[VERTEL]

Тоже набрал таких штук пятнадцать, хочу прикрутить на лист алюминия,только не решу никак с формой листа-думаю сделать в виде буквы V в вершине буквы-карабин-вертлюг поставить для шнура, магниты по периметру...

А зачем на алюминий то? Вам же магнитопровод нужен - на лист железа прикручивайте.

[титан]

Уважаемые.прошу нарисовать хотя бы как магниты надо располагать.штук восемь еше боль менее понимаю.а больше???? Нужно ли отдирать их от пластин.или хоть фотку выложите плиз.на фундуках их можно применять что бы мелочь железную вытягивать.

Сообщение отредактировано титан: Mar 10 2013, 07:40

[RVK]

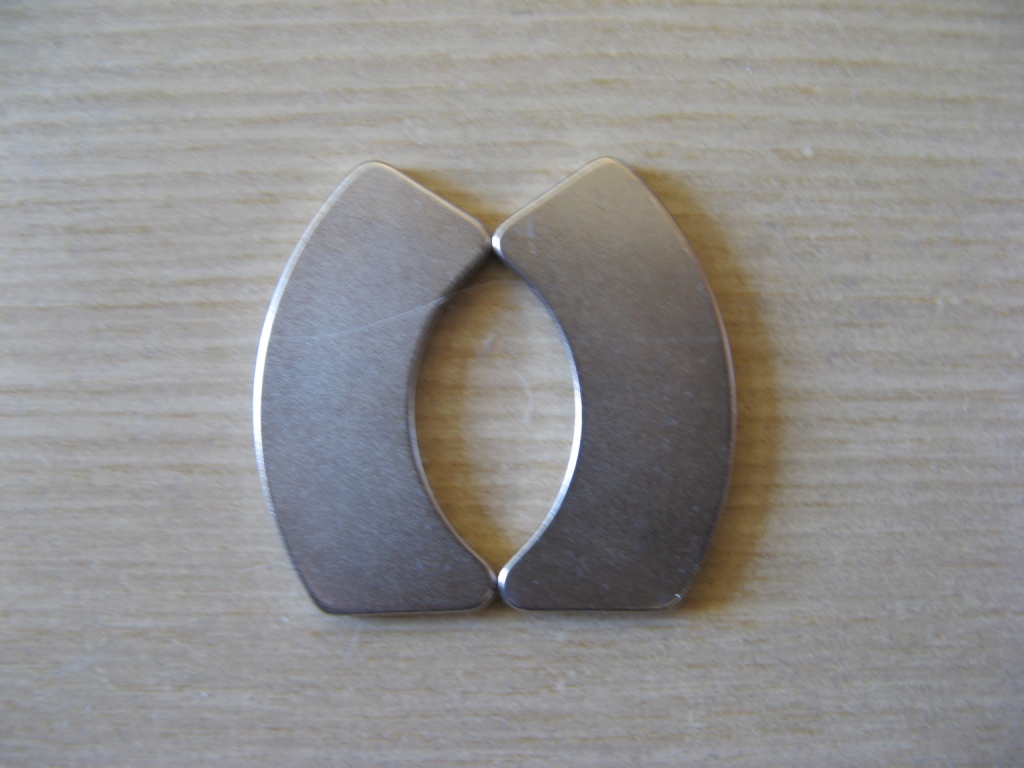

Форма магнитов от винчестеров больше всего похожа на сегмент кольца. Напрашивается мысль, расположить их на железке (магнитопроводе) в форме кольца, плюсами к минусам.
Получится как-бы замкнутый кольцевой магнит. Можно даже края магнитов подточить, чтобы поставить их встык, тогда вообще цельное кольцо получится, без пропусков.
Может кто уже так делал? Или в теории, какие проблемы могут вылезти?

на функуках их можно применять или  нет.?

На функуках их лучше не применять, прищемит

[VERTEL]

Форма магнитов от винчестеров больше всего похожа на сегмент кольца. Напрашивается мысль, расположить их на железке (магнитопроводе) в форме кольца, плюсами к минусам.
Получится как-бы замкнутый кольцевой магнит. Можно даже края магнитов подточить, чтобы поставить их встык, тогда вообще цельное кольцо получится, без пропусков.
Может кто уже так делал? Или в теории, какие проблемы могут вылезти?
На функуках их лучше не применять, прищемит

Если положить магниты плюсами к минусам, то как-бы замкнутого (цельного) магнита не получится. Точно помню, что когда магнит раскалывается , то соединить его уже не получается, т.к. полюса на месте раскола одноименные и кусочки отталкиваются. Когда-то датчик для гитары из двух коротких мебельных магнитов делал и экспериментально пришел к тому, что магниты пришлось склеить т.к. они отталкивались. При этом получился один большой магнит и сигнал в катушке от колеблющейся струны в магнитном поле был максимальный.
Чередовать полюса, как я понял, abvgd-ka советует по направлению к пластине:
http://www.reviewdetector.ru/index.php?sho...c=483948&st=20#
У меня хоть и есть поисковый магнит, трал тоже буду делать - позади пляжных граблей поставлю, чтобы железный мусор прилипал.

[Юрий Р]

Так и не пойму, зачем магнит нужен?
На пляжах во время поиска по воде таскал за собой магнит на 300 кг на веревке-так он даже десятирублевки со дна через раз поднимает почему-то...
Возле "чижика-пыжика" его бросал-за раз притягивал 5-10 монеток почему-то... Хотя их там на дне кучи лежат...А на воздухе отлично притягивает...

[Свинец]

Чё зима с людями делает..
Следующую тему открыть нужно и назвать " Как намагнитить золото и серебро в фабричных условиях" ...

Сообщение отредактировано Свинец: Mar 9 2013, 23:31

[RVK]

Для получения хорошего магнита надо максимально плотно (но с зазорами, ну... я не знаю, пусть будет 5 мм.) засеять магнитами толстую железную пластину/подложку.
Теперь маленькие магниты нужно выкладывать на железную пластину, так, чтобы полюса двух соседних магнитов (любых) оказались противоположными. (Каждый маленький магнит - это как бы два магнита, которые уже соединены так, что полюса у них противоположные - вам нужно только продолжить это построение во все стороны).

Спасибо за разъяснения. Особенно насчет сдвоенных магнитов, это получается у каждого четыре полюса. Значит их можно поставить стопкой (через немагнитные прокладки 3-5мм) и получим мощный и компактный магнит.

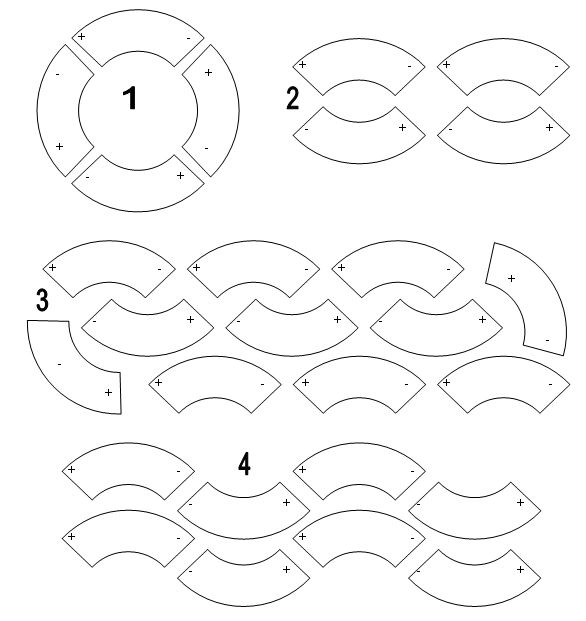

Но вернёмся к плоскости. Какой их этих вариантов, на ваш взгляд, лучший?

[RVK]

Этот вариант возможен, если в магнитах 2 полюса. Тогда нечётные магниты можно перевернуть, чтобы сторона, которая была на подложке стала сверху. Но если, как вы пишите, в магнитах 4 полюса, то от переворачивания ничего не изменится, и получится мой 4-й вариант, где нет чередования полярности.
Что-то я совсем запутался в теории, нужно взять магниты и покрутить их разными сторонами.

Насчёт стопки магнитов, то это опять вопрос, сколько у них полюсов. Если 4, то они должны слипнуться друг с другом в стопку. Получится тот же сегмент кольца, но только толще. Если же 2 полюса, то нечётные нужно переворачивать, и получится кривая поверхность )(.

Я пошёл магниты от подложки отламывать.

[RVK]

Отломал магниты от подложки. Подложка из мягкого металла, гнётся очень легко, и магниты отскакивают.
Выводы.
1. В магнитах действительно 4 полюса.
2. Стопкой их сложить можно, как с переворачиванием (тогда стопка получается ровная, так и без переворачивания (тогда края неровные, потому что сегмент кольца отрезан не по радиусу).
3. При укладке по 4-му варианту, они отталкиваются, то есть этот вариант "змейкой" не подходит.
4. При укладке по 2-му варианту, с одной стороны получается плоскость. И если сложить стопку из 2-х рядов магнитов, с прокладками то может получиться мошный компактный магнит с рабочей плоскостью (хотя может быть у других магнитов другая форма).

Вобщем, рабочими являются 1-й (кольцо), и 2-й варианты. А также стопка.

Сообщение отредактировано RVK: Mar 10 2013, 11:50

[ахренолог]

Отломал магниты от подложки. Подложка из мягкого металла, гнётся очень легко, и магниты отскакивают.
Выводы.
1. В магнитах действительно 4 полюса.
2. Стопкой их сложить можно, как с переворачиванием (тогда стопка получается ровная, так и без переворачивания (тогда края неровные, потому что сегмент кольца отрезан не по радиусу).
3. При укладке по 4-му варианту, они отталкиваются, то есть этот вариант "змейкой" не подходит.
4. При укладке по 2-му варианту, с одной стороны получается плоскость. И если сложить стопку из 2-х рядов магнитов, с прокладками то может получиться мошный компактный магнит с рабочей плоскостью (хотя может быть у других магнитов другая форма).

Вобщем, рабочими являются 1-й (кольцо), и 2-й варианты. А также стопка.

Четырех, так как и одно полюсных магнитов - не бывает , есть только 2 N и S полюса .

[RVK]

Это что получается, трёхполюсный чтоли Вы можете нарисовать, как они расположены?
Я считаю верным рисунок в 55 сообщении. 2N, 2S полюса, итого 4. Практика подтверждает. Если соединять торцами, то "кольцом" - примагничивается, а "змейкой" отталкивается.

[ham]

Возле "чижика-пыжика" его бросал-за раз притягивал 5-10 монеток почему-то... Хотя их там на дне кучи лежат...

Не кучи, дети постоянно подчищают. Раньше часто там ходил, наблюдал неоднократно.

[ахренолог]

[quote=RVK,Mar 10 2013, 13:08]
Это что получается, трёхполюсный чтоли Вы можете нарисовать, как они расположены?



Расположены они там где и должны располагаться - по краям магнита, а из за формы , происходит искривление магнитных линий , из за этого разных точках оно имеет разную силу . Дабы посмотреть на реальные магнитные линии - положите лист катртона на магнит и насыпте железных опилок , они разместятся согласно магнитных линий данного магнита . Визуализация магнитного поля поможет распределить магниты правильно .
ЗЫ Каждый магнит лучше сразу положить в пакетик с застежкой , а то снимать случайно попавшие опилки - еще то удовольсвие .

[RVK]

Расположены они там где и должны располагаться - по краям магнита, а из за формы , происходит искривление магнитных линий , из за этого разных точках оно имеет разную силу . Дабы посмотреть на реальные магнитные линии - положите лист катртона на магнит и насыпте железных опилок , они разместятся согласно магнитных линий данного магнита . Визуализация магнитного поля поможет распределить магниты правильно .

Проверил опилками. Новый сюрприз. Опилки притягиваются не только к краям магнита, но и к самому центру. Получается там ещё полюс. Вроде как 2 магнита, соединённых в центре в один.

[RVK]

для RVK
Так я и писал, что в Вашем варианте 4 есть ошибка с полярностями магнитиков (нет чередования полюсов):

А у меня так:

Давайте еще раз напишу: маленькие магниты нужно выкладывать на железную пластину, так, чтобы полюса двух соседних магнитов (любых) оказались противоположными.

Ваш вариант теоретический. Так расположить магниты неполучится. Для этого их нужно зеркально перемагнитить. А если просто перевернуть, то ничего не изменится, всё равно получится мой 4-й вариант, и магниты будут отталкиваться.
Вобщем 4-й вариант неправильный - магниты отталкиваются. А ваш вариант теоретический. На практике, так не сделать.
