Инструкция привязки карт по километровой сетке, для OziExplorer

[Rominem]

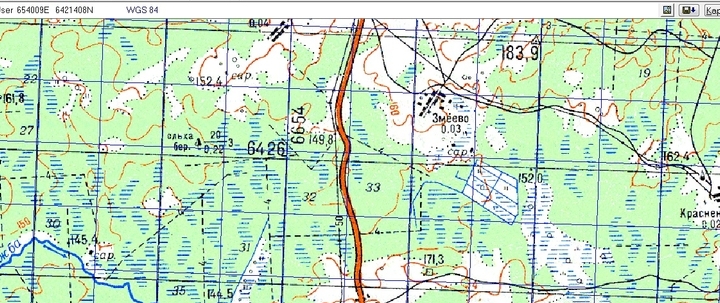

Не совпадает координатная сетка. В чем может быть проблема? По привязке Генштаба 1 км по датуму Pulkovo 1942 (2)

Вложенные эскизы изображений

[Rominem]

А вот когда перевожу датум на WGS84 то сетка немного выравнивается но широта все равно не совпадает.

Вложенные эскизы изображений

[Rominem]

Неужели среди уважаемых форумчан не найдется спец. который сможет объяснить, что не так сделано?!?!?

[Следопыт]

Скачайте готовые привязки с лоадмап.нет
и не мучайтесь.

[Rominem]

Благодарю за ссылку. Согласен с вами по принципу: "Зачем изобретать велосипед?"
Но есть огромное желание постичь тонкости привязки, тем более что ранее мой пост о привязке по Пулково был скачен с привязкой. А вот когда я его перевел в WGS84, то ситуация улучшилась но не намного.

[Следопыт]

Благодарю за ссылку. Согласен с вами по принципу:  "Зачем изобретать велосипед?"
Но есть огромное желание постичь тонкости привязки, тем более что ранее мой пост о привязке по Пулково был скачен с привязкой. А вот когда я его перевел в WGS84, то ситуация улучшилась но не намного.

В WGS84 километровые сетки не должны совпадать.

Давно уже ни чего не вязал в Озике. Возможно у Вас выставлен UTM вместо User Grid. Если не ошибаюсь в правильности написания.

Сообщение отредактировано Следопыт: Feb 7 2014, 10:02

[Rominem]

В WGS84 километровые сетки не должны совпадать.

Давно уже ни чего не вязал в Озике. Возможно у Вас выставлен UTM вместо User Grid. Если не ошибаюсь в правильности написания.

Так вот в том-то и дело, что у меня выставлен User Grid а не UTM

[exp]

Так вот в том-то и дело, что у меня выставлен User Grid а не UTM

У Вас просто скачан файл с неточной привязкой. Многие привязки в сети выложены кривые, сделанные программой автоматически. Такая привязка предварительная, точки нужно откорректировать (поставить точнее) и всё будет ОК!

[Rominem]

У Вас просто скачан файл с неточной привязкой. Многие привязки в сети выложены кривые, сделанные программой автоматически. Такая привязка предварительная, точки нужно откорректировать (поставить точнее) и всё будет ОК!

Так и есть, привязка не точная. Но пробовал вручную перепривязать все равно ерунда какая-то выходит. Уж не знаю на что грешить, на скан кривой или руки свои?!?!

[m.i.r.t]

Так и есть, привязка не точная. Но пробовал вручную перепривязать все равно ерунда какая-то выходит. Уж не знаю на что грешить, на скан кривой или руки свои?!?!

В озике во вкладке-карта,есть функция-калибровка карты в режиме навигации.Нажми ее,появится окошко со стрелочками,затем загрузи на карту любой трек-который пролегает по местности карты,он будет выглядеть как кривая красного цвета.И нажимая на стрелочки-двигай карту относительно трека, пока не попадешь в дороги по которым трек должен проходить.Если функции калибровки нет,то в инете или на off сайте ози,скачай файлик с названием-movemapcal и распакуй в папку с программой.

[Rominem]

В озике во вкладке-карта,есть функция-калибровка карты в режиме навигации.Нажми ее,появится окошко со стрелочками,затем загрузи на карту любой трек-который пролегает по местности карты,он будет выглядеть как кривая красного цвета.И нажимая на стрелочки-двигай карту относительно трека, пока не попадешь в дороги по которым трек должен проходить.Если функции калибровки нет,то в инете или на off сайте ози,скачай файлик с названием-movemapcal и распакуй в папку с программой.

Благодарю за напутствие! Обязательно попробую такой способ.

[CRI]

Небольшое дополнение:

Не у всех получается наложить сетку в озике с официальной русификацией. Причина здесь не в кривости рук или чего-то похожего, а в кривости рук программеров, сделавших официальную русификацию для озика. Расставив, всё как надо, сетка ни в какую не хочет появляться.

Пути решения:

1. Установить английскую версию - всё работает как надо.
2. Установить английскую версию, а поверх поставить русификатор (кому надо русский)
3. А что если хочется последнюю версию озика? Первые 2 способа не годятся, так как она имеет встроенную русификацию с ошибкой, не позволяющей накладывать сетку.

Правильно - нужно испрафить файл с русския языком. Чтобы не мучиться, просто скачивает правильный файл http://yadi.sk/d/CwAXEAKm2iLCl Файлик кидаем в папку с озиком, при этом исходный файл заменяется. Русик для версии 3.95.5n

Всем удачи!

Пивет,пытаюсь привязать подобную карту,сталкнулся именно стем о чем речь,сетку лезит на граници карты.немогу понять почему,http://yadi.sk/d/CwAXEAKm2iLCl файлика нет,может по давности уже удалил.помоги добрым словом

[exp]

Пивет,пытаюсь привязать подобную карту,сталкнулся именно стем о чем речь,сетку лезит на граници карты.немогу понять почему,http://yadi.sk/d/CwAXEAKm2iLCl файлика нет,может по давности уже удалил.помоги добрым словом

Закинул ещё раз, скачивайте http://yadi.sk/d/_GmIzmclLPZSv

[dinn]

Здравствуйте!
Парни бьюсь второй день с привязкой аэрофотоснимка в Ози.
Первый раз привязал АФС по ориентирам на местности. Второй раз уже с помощью навигатора. Т.е на местности сохранил в навигатор координаты точек и по ним в Ози привязал АФС. Так вот в первом случаи точность получается лучше, чем с навигатором. Понятно, что есть погрешности навигатора, искажение снимка, но всё же по логике привязка с навигатором должна быть точнее.
Может быть в Ози что то делаю неправильно?

[BeJlumop]

Скажите, пожалуйста, а как привязывать американские карты 1:250,000? Какие должны быть установки? И ещё, на генштабе восточное и северное смещение 4 цифры, а на американской восточное 2 цифры, северное 3 цифры. Как быть, что вставлять?

[verdas]

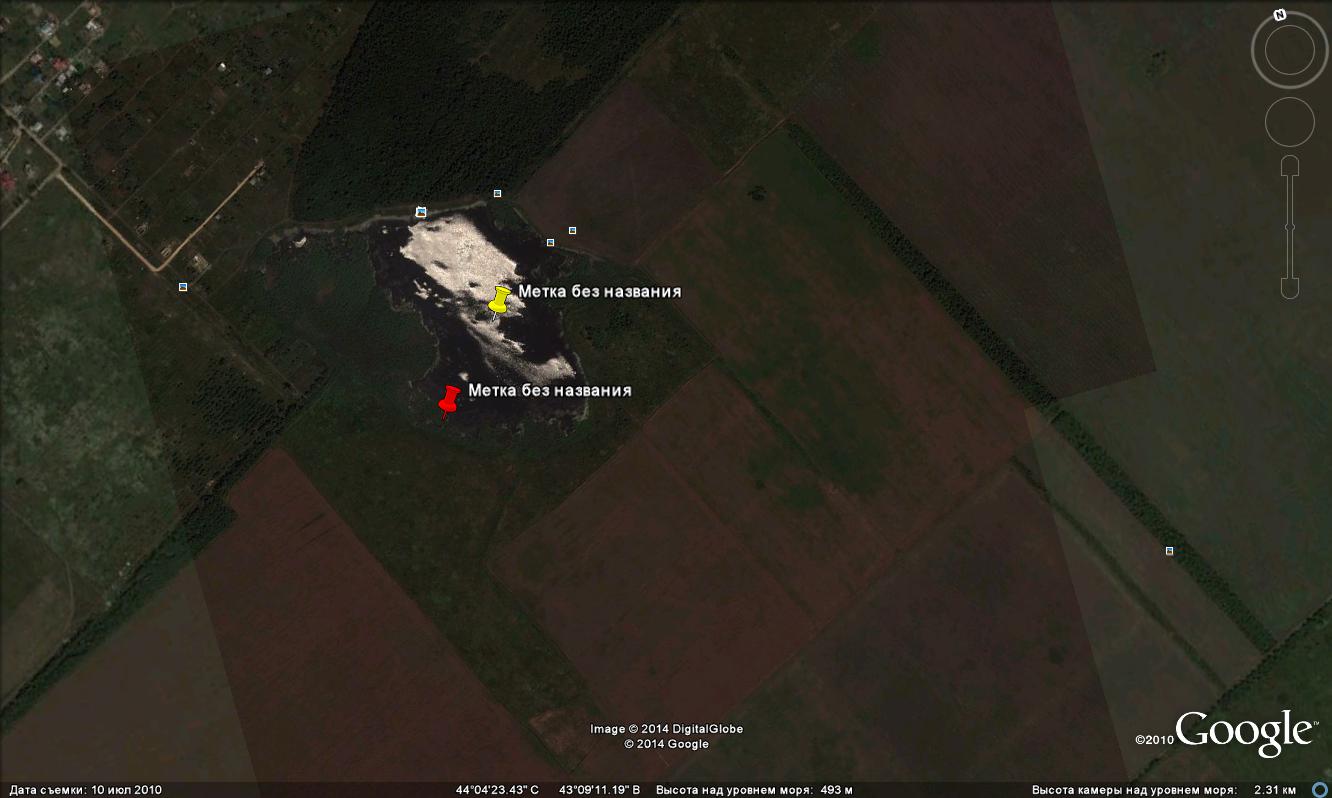

пытаюсь привязать карту генштаба за 37год, всё вроде правильно получается в озике но когда ставлю точку в гармине, получается смещение метров на 200-300 вниз примерно так, желтая точка это куда надо попасть, её ставлю на озике и с неё беру координаты, красная это куда показывает гармин(датум на WGS84), формат координат одинаковый, на другой генштабовской корте та же фигня точка на гармине уходит вправо и вниз метров на 300, где может быть ошибка?

Вложенные эскизы изображений

[андрей-кот]

Здравствуйте!такая проблемка!в ози сделал колибровку карты!не получилось.посмотрел,карта кривая!может кто объяснит как править карты кривые.заранее благодарен.вот одна из карт .что не получается. http://download.maps.vlasenko.net/smtm100/o-37-131.jpg

[Следопыт]

Здравствуйте!такая проблемка!в ози сделал колибровку карты!не получилось.посмотрел,карта кривая!может кто объяснит как править карты кривые.заранее благодарен.вот одна из карт .что не получается. http://download.maps.vlasenko.net/smtm100/o-37-131.jpg

Не изобретайте велосипед, Ваша карта уже привязанная:
http://loadmap.net/ru/m32194

[Hagan]

Нашел в сети данный лист карты с map-файлом.
Проверил в OZI - привязка хорошая.
Сетки,километровая и координатная совпадают.

[андрей-кот]

Не изобретайте велосипед, Ваша карта уже привязанная:
http://loadmap.net/ru/m32194

Здравствуйте!я не писал что она не привязана?я ее пытался откалибровать!по карте двигаясь идет смещение и на много!если брать дорогу.то навигатор показывает в метрах 50 от нее!и сетки кординатные и киллометровка не совпадают!

Сообщение отредактировано андрей-кот: Jan 29 2015, 20:38
