[Димми]

В этом деле плюс-минус миллиметр не проскочет, нужен будет точный размер. Заготовок на 104 мм нет и время заниматься этим пока тоже нет, сейчас сезон, надо трудиться. Вот зима наступит и тогда займусь разновидностями...

Андрей а на 100 еще остались? померю еще раз ладом.
А тяги ведь подвижные от рукояти 4 мм сдвинуть можно или я неправильно думаю там какие то нюансы есть. Там где в ковш входит полу ухо проточить немного, в общем имел в виду 100 размер доработать немного.

[Куботазавр]

Андрей а на 100 еще остались? померю еще раз ладом.
А тяги ведь подвижные от рукояти 4 мм сдвинуть можно или я неправильно думаю там какие то нюансы есть. Там где в ковш входит полу ухо проточить немного, в общем имел в виду 100 размер доработать немного.

Вот колхозить в этом месте как раз и не надо, все размеры связаны между собой и изменение межосевого расстояния в креплении ковша со 100 до 104мм приведёт :- с одной стороны к некоторому увеличению вырывного усилия на зубьях ковша, - с другой стороны пропорционально уменьшится скорость движения ковша.
Там соотношение плеч рычагов, никаких премудростей.
Ковш на моих скринах - тот что подходит?

Писал уже вчера - на выставке СТТ-2017 в Москве смотрел изделия компании Метатекс - вполне качественные ковши, навесные приблуды для спецтехнике и быстросьёмы они делают ничуть не хуже Традиции-К, а цены значительно ниже.
Друган из Ярославля клык-рыхлитель на Комацу D21 у них заказал и челюстной ковш для бульдозера.
Они в Сергиевом Посаде базируются, адекватные вполне, без всяких распальцовок.

Ковши востребованы все три: стандартный, узкий траншейный и планировочный. Клык-рыхлитель вполне мощный союзник, всё от бюджета зависит.

Сообщение отредактировано Куботазавр: Jun 4 2017, 09:30

[абонент]

Андрей а на 100 еще остались? померю еще раз ладом.
А тяги ведь подвижные от рукояти 4 мм сдвинуть можно или я неправильно думаю там какие то нюансы есть. Там где в ковш входит полу ухо проточить немного, в общем имел в виду 100 размер доработать немного.

Cверяем размеры:

[Дед Кладовед]

Не-е, Илья. Зелёный робот - вполне себе по качеству и конструкции, я ж как гидравлик его обнюхал и качество изготовления вполне себе, грамотно сделан.Спишусь с конструкторами, попрошу ссыль на видео работы. Гидросистема с пропорциональным регулированием - очень плавные движения с чётким позиционированием.
Такшта шведы пущай себе регочут...
Ну а коричневые "поделки" - это да-а-а...

Артур , так зеленый тоже наш ???
Я думал это и есть швед .
Не , ну если так , то выглядит он весьма неплохо и раз сделан грамотно , то тогда нам все же есть чем гордиться то в этой сфере .

[Куботазавр]

Артур , так зеленый тоже наш ???
Я думал это и есть швед .
Не , ну если так , то выглядит он весьма неплохо и раз сделан грамотно , то тогда нам  все же есть  чем гордиться то в этой сфере .

Илья, сам был в акуе...Более того - гидрораспределитель аналог Данфосса, но втрое дешевле, по их словам(чешский вроде).Данфосс( Дания оригинал) на коммунальных машинах у меня на работе применяется, 1 секция 17тыр + золотник к ней 7500, а в комплекте 6-7 секций рабочих + подающая с клапаном 9500.
В сравнении со Стронгом и Геогадом этот "зелёный" - само совершенство...

Сообщение отредактировано Куботазавр: Jun 4 2017, 15:39

[Димми]

Вот колхозить в этом месте как раз и не надо, все размеры связаны между собой и изменение межосевого расстояния в креплении ковша со 100 до 104мм приведёт :- с одной стороны к некоторому увеличению вырывного усилия на зубьях ковша, - с другой стороны пропорционально уменьшится скорость движения ковша.
Там соотношение плеч рычагов, никаких премудростей.
Ковш на моих скринах - тот что подходит?

Писал уже вчера - на выставке СТТ-2017 в Москве смотрел изделия компании Метатекс - вполне качественные ковши, навесные приблуды для спецтехнике и быстросьёмы они делают ничуть не хуже Традиции-К, а цены значительно ниже.
Друган из Ярославля клык-рыхлитель на Комацу D21 у них заказал и челюстной ковш для бульдозера.
Они в Сергиевом Посаде базируются, адекватные вполне, без всяких распальцовок.

Ковши востребованы все три: стандартный, узкий траншейный и планировочный. Клык-рыхлитель вполне мощный союзник, всё от бюджета зависит.

Ковш тот что на скринах, по виду в об ще как мой и все размеры сходятся кроме меж осевого там 100 а у меня 104 производитель специально так изменил немного размер что ли, на скринах с какого экса ковш?

У Метатекс смотрел сайт много что делают, по телефону общался с ними хочу ковш у них заказать планировочный а вот быстросъем у них какой то мудреный и дорого стоит, по крайне мере который на сайте показан.

По востребованности хотел узнать размер 30, 40, 50 какой предпочтителен.

[Куботазавр]

Ковш тот что на скринах, по виду в об ще как мой и все размеры сходятся кроме меж осевого там 100 а у меня 104 производитель специально  так изменил немного размер что ли, на  скринах с какого экса ковш?

У Метатекс смотрел сайт много что делают, по телефону общался с ними  хочу ковш у них заказать планировочный а вот быстросъем у них какой то мудреный и дорого стоит, по крайне мере который на сайте показан.

По востребованности хотел узнать размер 30, 40, 50 какой предпочтителен.

У Метатекса есть два типа быстросьёмов - с клиновым замком(посложнее) и с пружинным замком, под разные размеры ковшей.
На моих скринах модель экса указана вроде в уголке картинки, вес вроде близкий, можно боковые размеры брать в чистом размере, а щёки крепления изготовить с межцентровым расстоянием отверстий 104 мм, без проблем.
Метатексу скинуть картинку с пометками в размере, и всего делов. На картинке - стандартный(общеземельный) ковш, удобен в работе траншейный 30см, планировочный для этой модели надо сантиметров 80 +, с учётом того, что этот ковш - НЕ ДЛЯ КОПАНИЯ, а только для планировки, разравнивания грунта.
Боковую проекцию ковшей можно оставить по стандартному.
Кстати, Метатекс ставит на ковши сменные клыки, итальянского производства, удобно в работе...

[newpart]

Пару дней потренировался копать. Траншея около 500м.п., глубина 50см. под молниезащиту. Управился за две смены по 8 часов. Не без происшествий, ближе к концу первой смены гусеница в траве соскочила, к концу второй провод телефонный рубанул, на 10см. был закопан. Пришлось и на склоне покопать и между деревьями и в мусоре по возиться, в общем нормальная практика получилась.







Сообщение отредактировано newpart: Jun 4 2017, 22:29

[kfz]

товарищи появился вопрос о замене гусянки резиновой
оригинальный размер 230 48 80
нашел вариант 230 48 74
получается шаг такой же, ширина такая же, но короче на 6 выступов
критично ли ?встанет или нет кто сталкивался?

Сообщение отредактировано kfz: Jun 5 2017, 10:43

[Янмар]

230 48 80 - ставят от РC 10 до РС 20
230 48 74 - китовская гусянка, товарищ ставил на РC 15.
А что не дает купить родной размер, ценовая политика? Дефицита нет.

[оператор+]

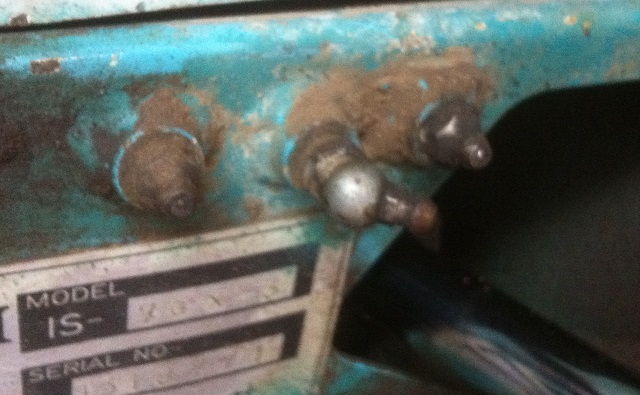

Ребят, кто в курсе, три масленки, какая что смазывает?

Сообщение отредактировано оператор+: Jun 5 2017, 13:30

Вложенные эскизы изображений

[Начальника]

Ребят, кто в курсе, три масленки, какая что смазывает?

две точно на поворот башни.

[Куботазавр]

Ребят, кто в курсе, три масленки, какая что смазывает?

Внутренняя полость ОПП, зубчатое зацепление и втулку гидроцилиндра поворота стрелы.
Просмотреть желательно шланги смазочные, бывает скрытый порыв и не видно, вроде качаешь, а смазка под экс улетает, не доходя до "места назначения"...
Смазывать ОПП необходимо в 4-х положениях башни через 90 градусов по нескольку полных качков, затем покрутиться и ещё повторить.
Пусть лучше излишек смазки через резиновые уплотнения наружу выйдет, чем недосмазать подшипник...

[оператор+]

Артур, спасибо! Если слева на право с крайней начинать шприцевать, от куда смазка должна выступить? С третей все понятно, втулка гидроцилиндра поворота стрелы, а вот с первой и второй не понял где смотреть.

[валера комацу]

Читаю ветку и приходит мысля,что Абоненту надо создавать раздел FAQ, т.е часто задаваемые вопросы, а то открываешь-а там одно и тоже,вроде все уже жевано-пережевано,все постоянно читают.Ладно,Куботозавр перидически ликбез проводит,чтото обьясняет,что в мануалах не сыщешь, люди фотки своих будней сливают-тоже интересно-но вопросы типа что лить,сколько,масленки-все это уже было сто раз.Извените,не хотел никого обидеть,просто мое мнение

[Куботазавр]

Артур, спасибо! Если слева на право с крайней начинать шприцевать, от куда смазка должна выступить? С третей все понятно, втулка гидроцилиндра поворота стрелы, а вот с первой и второй не понял где смотреть.

Для понимания устройства СВОЕЙ СОБСТВЕННОЙ техники снимаете ВСЕ закрывающие панели, щитки, пол и изучаете УСТРОЙСТВО( ). Если соблаговолите выкладывать фотки с комментами здесь - респект , пригодится народу...

[Димми]

Cверяем размеры:

Да немного не сходятся, заново лучше сделать подогнать не получится, наращивать получается надо. Спасибо за беспокойство.

[абонент]

Читаю ветку и приходит мысля,что Абоненту надо создавать раздел FAQ, т.е часто задаваемые вопросы, а то открываешь-а там одно и тоже,вроде все уже жевано-пережевано,все постоянно читают.Ладно,Куботозавр перидически ликбез проводит,чтото обьясняет,что в мануалах не сыщешь, люди фотки своих будней сливают-тоже интересно-но вопросы типа что лить,сколько,масленки-все это уже было сто раз.Извените,не хотел никого обидеть,просто мое мнение

Ндаа, в этом есть логика, но... низяяя.
Многие читают с самого начала, многие только увидели и заразились, они даже не смотрят о чём тут 200 с лишним страниц написано и не знают, что это 25 раз обсуждалось. Но ведь для этого форум и существует, это общение он-лайн и везде так. Там, где не будут такие вопросы задавать - тема заглохнет, она станет умирающей и невостребованной. Этот форум и отличается взаимоподдержкой.
Немного отойду от темы: Miwka - как обстановка со здоровьем?

[Miwka]

Ндаа, в этом есть логика, но...  низяяя.
Многие читают с самого начала, многие только увидели и заразились, они даже не смотрят о чём тут 200 с лишним страниц написано и не знают, что это 25 раз обсуждалось. Но ведь для этого форум и существует, это общение он-лайн  и везде так. Там, где не будут такие вопросы задавать - тема заглохнет, она станет умирающей и невостребованной. Этот форум и отличается взаимоподдержкой.
  Немного отойду от темы: Miwka - как обстановка со здоровьем?

Пока на уколах,жду очередь в больницу ложиться

[Куботазавр]

Пока на уколах,жду очередь в больницу ложиться

Держись крепче, всё будет хорошо.
