Кто пользуется XP GMaxx II

[grayking]

Спасибо всем за помощь.С Уважением.

[grayking]

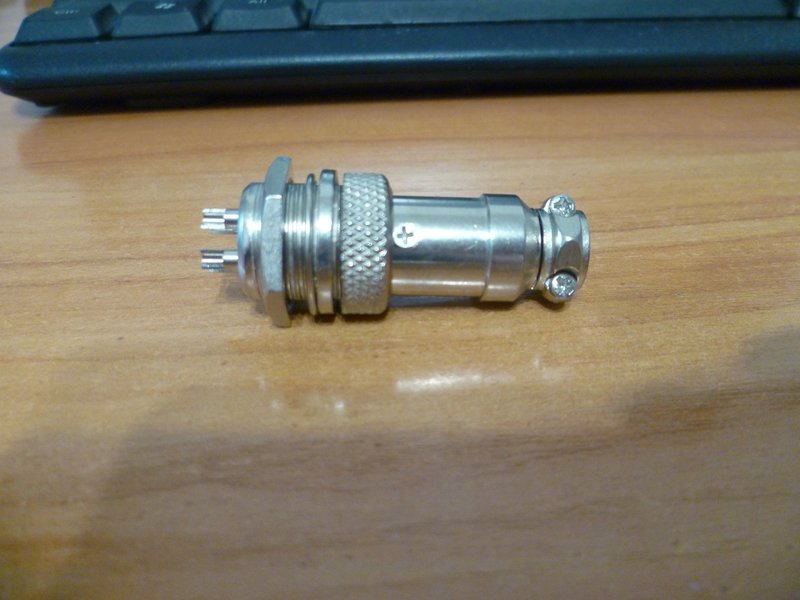

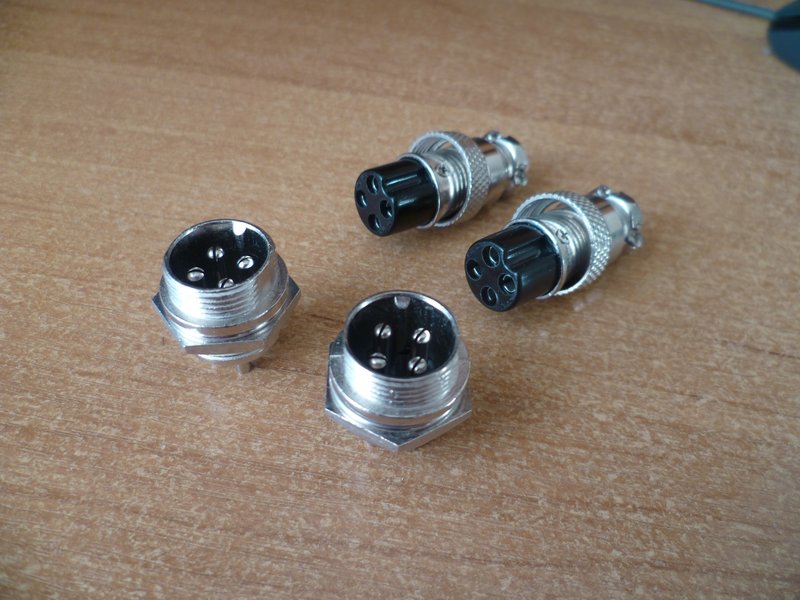

У меня на всякий случай лежат два комплекта "альтернативных" штеккеров

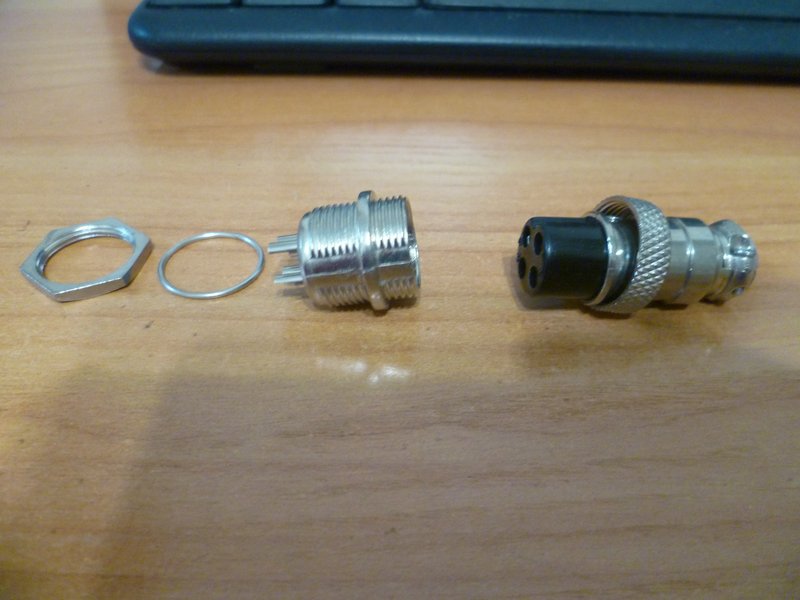

Здравствуйте. Я так понял, гайка на ,папе, закручивается с внутренней стороны?

[крот.ру]

Здравствуйте. Я так понял, гайка на ,папе, закручивается  с внутренней стороны?

Доброго вечера. Конечно, гайка на "папе" закручивается с внутренней стороны корпуса, и ничего в этом страшного нету, резьбы придостаточно. Можете для верности капнуть каплю клея. В собранном виде выглядит эстетично и практично. Я на старой доброй Асе , менял многим камрадам такой штеккер. Диаметр 16 , как у родного.




Сообщение отредактировано крот.ру: Jan 8 2025, 15:19

[WaS]

Доброго вечера. Конечно, гайка на "папе" закручивается с внутренней стороны корпуса, и ничего в этом страшного нету, резьбы придостаточно. Можете для верности капнуть каплю клея. В собранном виде выглядит эстетично и практично. Я на старой доброй Асе , менял многим камрадам такой штеккер. Диаметр 16 , как у родного.

Но лучше когда гайка разъёма с внешней стороны корпуса.
И собирать проще, и провода от разъёма на плату короче.
..я выше сказал про разъём с длинной резьбой, как у асе.
Но когда под рукой обычные разъёмы, можно и так - при корректной сборке на качестве работы не сказывается.

[крот.ру]

Но лучше когда гайка разъёма с внешней стороны корпуса.
И собирать проще, и провода от разъёма на плату короче.
..я выше сказал про разъём с длинной резьбой, как у асе.
Но когда под рукой обычные разъёмы, можно и так - при корректной сборке на качестве работы не сказывается.

Василий, доброго вечера! У меня правда единственный вопрос к Вам...Согласен, гайка закручивается снутри корпуса, изначально с припаянными проводами нужной длины до платы. Если я припаяю простыми многожильными проводниками от платы до нового штеккера, или лучше экранированным проводом, всё таки будет чуть более 10 см.по факту получится.Тем паче , буду укорачивать этот длинный кабель от катушки до комфортных размеров , и будут обрезки экранированного. Щас буду мутить обрезание и замену штеккера. У меня на снайперке весь сезон глюки из за штеккера пробивались, задолбало уже.....

[grayking]

Полюбопытствую. А зачем отверстие с права от штекерного?

[крот.ру]

Полюбопытствую. А зачем отверстие с права от штекерного?

мда....по началу то регулятор громкости там был, щас убрал. Думал , что без наушников буду вечно ходить, ан нет. Теперь только с ушами. Потому и заклею данное отверстие

[WaS]

Василий, доброго вечера! У меня правда единственный вопрос к Вам...Согласен, гайка закручивается снутри корпуса, изначально с припаянными проводами нужной длины до платы. Если я припаяю простыми многожильными проводниками от платы до нового  штеккера, или лучше экранированным проводом, всё таки будет чуть более 10 см.по факту получится.Тем паче , буду укорачивать этот длинный кабель от катушки до комфортных размеров , и будут обрезки экранированного. Щас буду мутить обрезание и замену штеккера. У меня на снайперке весь сезон глюки из за штеккера пробивались, задолбало уже.....

Доброго вечера! )
Вопрос про длину провода или экран? )
Длина проводов не критична.
Критично расположение проводов к разъёму относительно платы.
Экранировнные провода заметно нивелируют этот момент, но не совсем.
У gmaxx с этим проще, из-за низкой частоты катушки, у gmp больше выражено из-за высокой частоты.

Сообщение отредактировано WaS: Jan 8 2025, 16:49

[крот.ру]

Доброго вечера! )
Вопрос про длину провода или экран? )
Длина проводов не критична.
Критично расположение проводов к разъёму относительно платы.
Экранировнные провода заметно нивелируют этот момент, но не совсем.
У gmaxx с этим проще, из-за низкой частоты катушки, у gmp больше выражено из-за высокой частоты.

Ну те блин,,,,попал в просак а ведь у меня Джимакс , и щас его препарирую. Мда...как завис в этой ветке, так и продолжаю. Василий, с меня причетается! Значит на Джим простые провода без экрана ставлю....процесс идёт , паяльник пышет.

Сообщение отредактировано крот.ру: Jan 8 2025, 17:42

[WaS]

Ну те блин,,,,попал в просак  а ведь у меня Джимакс , и щас его препарирую. Мда...как завис в этой ветке, так и продолжаю. Прошу всех прощения, надо перебираться в нужную тему. Василий, с меня причетается! Значит на Джим простые провода без экрана ставлю....процесс идёт , паяльник пышет.

Ещё раз - экранированные провода лучше, но если длина большая, важно как они укладываются относительно платы.
Это сложно проконтролировать, поэтому лучше брать разъём с наружней гайкой на корпус, чтоб провода были короткими.
И ещё важно заземлить корпус разъёма на общий платы.

[крот.ру]

Ещё раз - экранированные провода лучше, но если длина большая, важно как они укладываются относительно платы.
Это сложно проконтролировать, поэтому лучше брать разъём с наружней гайкой на корпус, чтоб провода были короткими.
И ещё важно заземлить корпус разъёма на общий платы.

ОК! Будем делать...

[крот.ру]

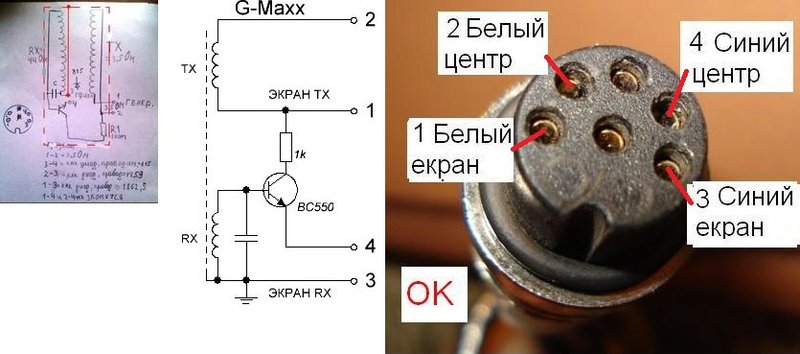

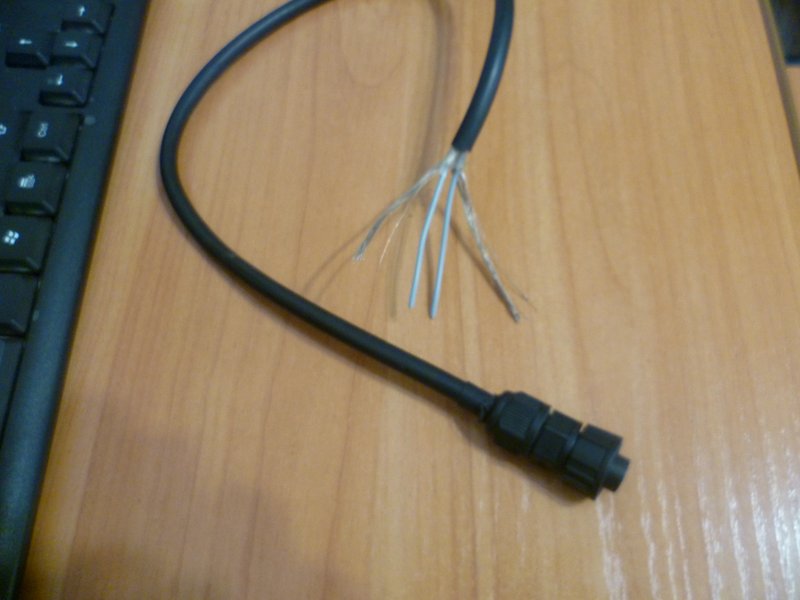

..Ну всё ! писец....процесс завис Отрезал нужной длины кабель, пошёл за мультиметром найти RX - TX , а мультиметр на работе . Завтра продолжу. Всем добра.

[крот.ру]

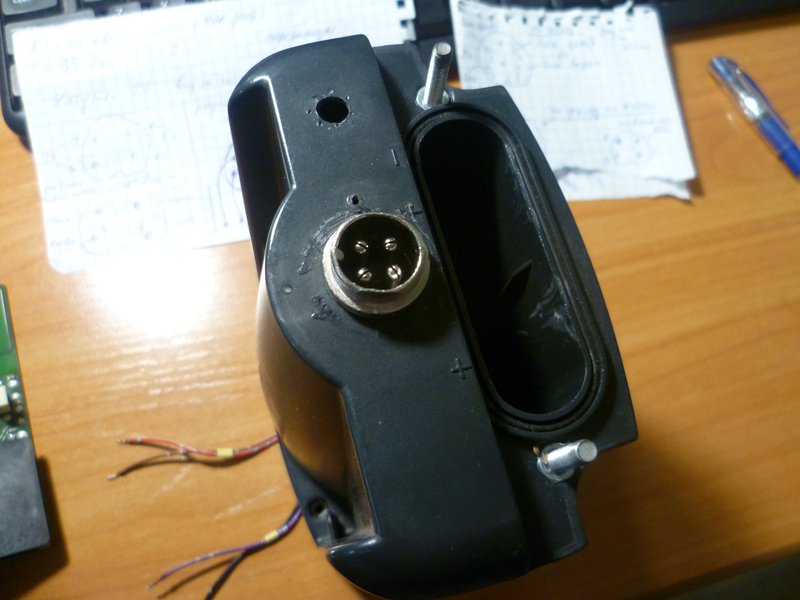

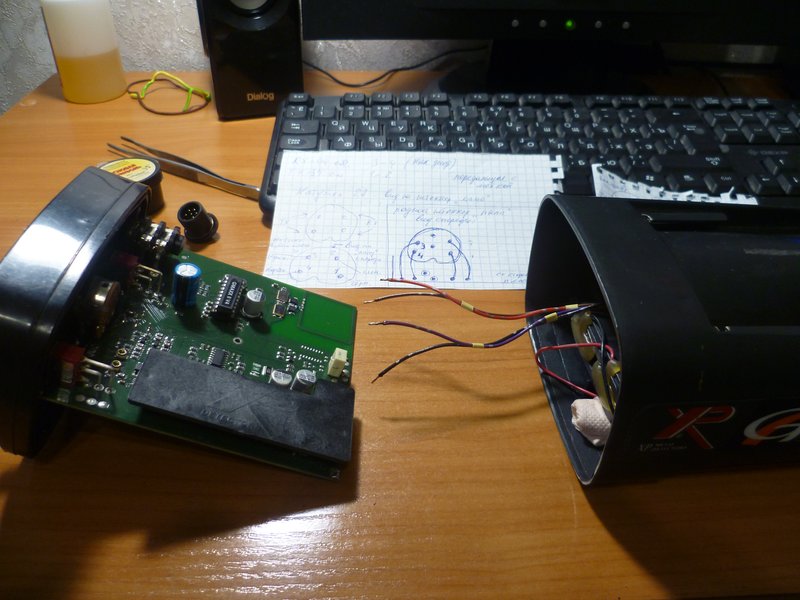

Продолжаю препарировать Джима.....сегодня вкрутил в корпус новый штеккер, четырёх пиновый. Выпаял из платы проводники родные, откинул провода зарядки, для АКБ. . Плату Джима зачистил и подготовил к распайке. Вычислил на катушке где RX и ТХ , завтра продолжу....

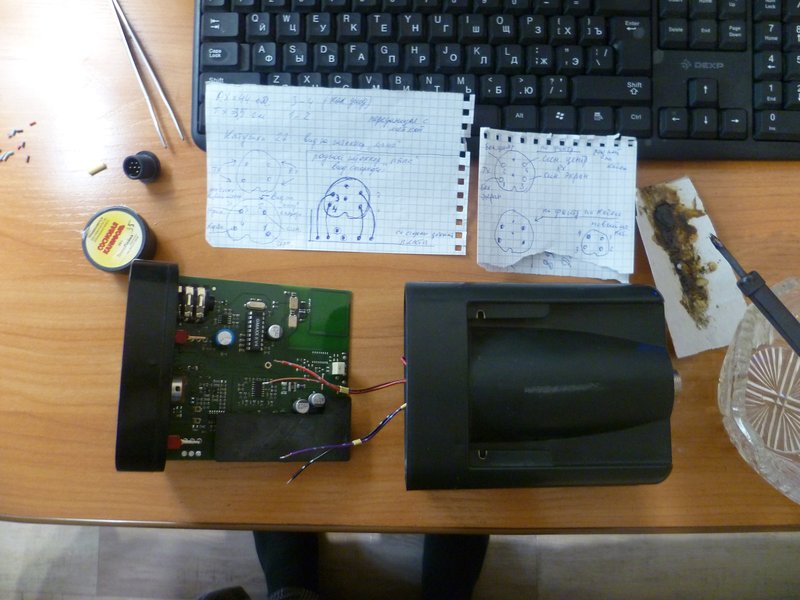

нА новый штеккер , 4-х пиновый , напаял провода нужной длины. Сегодня испытать не получилось, батареек не хватило для запуска. Продолжение следует....

[Baiker]

Всем владельцам Джима салам. А расскажите,если не сложно,руль 15*17 на джиме какой прирост дальности даст по сравнению со штаткой 11? Про грунт не надо пока,просто по воздуху на крупную цель от пятака или даже крупнее?

[крот.ру]

Всем владельцам Джима салам. А расскажите,если не сложно,руль 15*17 на джиме какой прирост дальности даст по сравнению со штаткой 11? Про грунт не надо пока,просто по воздуху на крупную цель от пятака или даже крупнее?

По пятаку примерно будет по воздуху+5-8 см , по сравнению с 11 катушкой. В грунте другой расклад.

[Baiker]

Спасибо,не густо... даже как то странно,при увеличении катухи на 4 дюйма дальность только на два увеличивается при низкой частоте. Думал хотя бы на 10 см вырастет,что логично для больших датчиков и крупных целей. Это проверено на практике?

[крот.ру]

Спасибо,не густо...   даже как то странно,при увеличении катухи на 4 дюйма дальность только на два увеличивается при низкой частоте. Думал хотя бы на 10 см вырастет,что логично для больших датчиков и крупных целей. Это проверено на практике?

Так и есть. Хоть частота и 4,6 кгц , но глубина всё таки зависит от грунта. Но максимум , что можно выжать из 15*17 , это 40..45 см на 5 коп. раннесоветов. при "чистом грунте"
п.с. Но,,,это уже прилично. А что бы выкапывать такой сигнал, надо иметь желание и азарт.

Сообщение отредактировано крот.ру: Jan 10 2025, 21:09

[Baiker]

Так и есть. Хоть частота и 4,6 кгц , но глубина всё таки зависит от грунта. Но максимум , что можно выжать из  15*17  , это 40..45 см на 5 коп. раннесоветов. при "чистом грунте"
п.с. Но,,,это уже прилично. А что бы выкапывать такой сигнал, надо иметь желание и азарт.

Блин,я не об этом спрашивал. Мне не надо в грунте, и 5ксср совсем не та цель. На неё понятно прибавки большой не будет,и не надо. Я про крупные цели интересуюсь.

[Baiker]

. Но максимум , что можно выжать из  15*17  , это 40..45 см на 5 коп. раннесоветов. при "чистом грунте"

Ещё несколько раз перечитал. Вы точно уверены в том,что сейчас говорите?

[Baiker]

Может я как то не корректно спросил или ответил,извиняюсь,но меня интересует дальность по воздуху на пятак Екатерины,а лучше даже на иконку вершковую или складень купольный. Низкая частота и большой размер датчика должны отлично по таким целям работать?
