Где-то здесь на форуме видел тему про кабель, китайский, или на чипсете FTDI с питанием 3,7 вольта.

Во-первых, надо на 3.3 Вольта.

Есть пара переходников USB-COM китайских, у которых заниженное напряжение, попробую прошивками поиграться.

Во-вторых, такой кабель, скорее всего, сожгет процессор в приборе. У переходника USB-COM выход +/-12 Вольт (может быть не 12 В, а от 6-и до 12-и), двуполярных сигнал. Нужен кабель с выходом TTL 3.3 В.

Хочу рейтинг цели и все тут

Поаккуратнее с экспериментами

[K-52]

Короче перевернул все вверх дном дома, не могу найти ферритовое колечко. Знающие люби, подскажите пожалуйста, чем его можно заменить, чтобы сделать БГ для калибровки катушки.

Можно кусок красного кирпича использовать.

[Odissey]

Ферритовые кольца стоят на некоторых usb, сетевых или vga кабелях.

Как раз у меня таких шнуров штук 10 наберется, спасибо

[капач_]

Добрый вечер . Сегодня пробовал поискать с беркутом . Бг когда делал , в округе везде показывал -003 или --004 . ус -17 , зп -7, пи-3, ап-7 ,кг отключена . Включил визуальную дискриминацию и отключил в нем сектор от -25 . Очень много глюков . Место - сухой бугор рядом с жилой деревней . Катушка штата 10/7 . Подскажите , кто нибудь , что делаю не так ? С Уважением .

[Odissey]

Во-вторых, такой кабель, скорее всего, сожгет процессор в приборе. У переходника USB-COM выход +/-12 Вольт (может быть не 12 В, а от 6-и до 12-и), двуполярных сигнал. Нужен кабель с выходом TTL 3.3 В.

Если питание подать отдельно?
Вообще странно, что там 12 вольт, там до пяти-то вольт из десятка переходников USB-COM 2-3 штуки дотягивают, дорогие и брендовые. Есть блок питания с дискретностью три после запятой, могу хоть 3,777 выставить, можно-ли будет так попробовать?
Я вот как думаю, пока еще думаю - раз шнур массовый, значит чипсет там распространенный, и не сильно капризный в плане разброса напряжения, почему-то думал про FTDI
Отсюда вывод, что процессор не особо чуствителен к разбросу питания, по крайней мере к стандартным 10%
А если резистором попробовать добиться? Уже точного питания? Есть возможность найти регулируемый проволочный резистор, даже думаю двухшаговый будет, с тонкой подстройкой.

Подскажите , кто нибудь , что делаю не так ?

Попробуйте громкость слабых сигналов уменьшить, и по дорогам/общественым местам приходится уменьшать чуствительность, чтобы прибор не "стучал" по гравию/мусору, иначе даже уже в радиусе 5 см от монетки водишь, и никак ее поймать не можешь. Стучит больше в этом месте, и приходится крест-накрест ее вылавливать среди общих глюков

Сообщение отредактировано Odissey: May 19 2015, 22:34

[капач_]

Odissey спасибо за совет , завтра буду пробовать с ГСС играть .

[AlexApus]

Во-первых, надо на 3.3 Вольта.

Во-вторых, такой кабель, скорее всего, сожгет процессор в приборе. У переходника USB-COM выход +/-12 Вольт (может быть не 12 В, а от 6-и до 12-и), двуполярных сигнал. Нужен кабель с выходом TTL 3.3 В.

Поаккуратнее с экспериментами

Долго искал и нашел вот такой кабель на али http://ru.aliexpress.com/item/6pin-FTDI-FT...ommendVersion=1
внешне идентичен фирменному по виду и распиновке разъема. Заявлен уровень 3.3v ТТL
На днях буду пробовать прошиваться.

[K-52]

Долго искал и нашел вот такой кабель на али http://ru.aliexpress.com/item/6pin-FTDI-FT...ommendVersion=1
внешне идентичен фирменному по виду и распиновке разъема. Заявлен уровень 3.3v ТТL
На днях буду пробовать прошиваться.

Судя по описанию распиновка разъема не соответствует. Но, контакты можно переставить как надо.

[AlexApus]

Судя по описанию распиновка разъема не соответствует. Но, контакты можно переставить как надо.

Что то я запутался. На сайте АКА изображен такой кабель:


а на этом фото распиновка по цветам другая :


При поиске кабеля я ориентировался на первое фото, и по описанию распиновка такого кабеля идентична по цветам и порядку с моим заказанным:

Red wire: 5V
Black wire: GND
White wire: RXD
Green wire: TXD
Yellow wire: RTS
Blue wire: CTS

Так все же как должно быть правильно?

[SeSte]

Там кабеля разные, от версии прибора еще зависит, у меня кабель вообще с 3-мя контактами

[AlexApus]

Там кабеля разные, от версии прибора еще зависит, у меня кабель вообще с 3-мя контактами

для моего подходит такой:

Для приборов, которые выпущены после 1-го сентября 2013 года достаточно приобрести Кабель для связи с ПК... В этих приборах на электронной плате штатно установлен шестиконтактный разъем для программирования.

на три контакта это для более старых приборов

[K-52]

Правильный этот:

а на этом фото распиновка по цветам другая :

Только, красный провод (+5V) надо удалить.

[AlexApus]

Правильный этот:

Только, красный провод (+5V) надо удалить.

Дайте, пожалуйста, распиновку по сигналам, а то на фото по цветам сопоставить невозможно.

[Sudness]

Дайте, пожалуйста, распиновку по сигналам, а то на фото по цветам сопоставить невозможно.

По распиновке написал в ЛС.

[zicson]

Долго искал и нашел вот такой кабель на али http://ru.aliexpress.com/item/6pin-FTDI-FT...ommendVersion=1
внешне идентичен фирменному по виду и распиновке разъема. Заявлен уровень 3.3v ТТL
На днях буду пробовать прошиваться.

а вот с контактами по одному
http://ru.aliexpress.com/item/FT232-Brush-...ommendVersion=1
еще, но маркировка отличается
http://ru.aliexpress.com/item/F08264-PL230...ommendVersion=1

Судя по описанию распиновка разъема не соответствует. Но, контакты можно переставить как надо.

вот этот же кабель с его рисунком-распиновкой:
http://ru.aliexpress.com/item/6pin-FTDI-FT...ommendVersion=1
К52, его распиновка необходимой не соответствует?
а этот подошел бы?
http://ru.aliexpress.com/item/F08264-PL230...ommendVersion=1

Сообщение отредактировано zicson: May 20 2015, 22:16

[Odissey]

Какие хорошие кабели. Этак вы Сергея без работы оставите )))

Не факт что там будет 3,3 вольта, обязательно проверять надо будет. Китайцы делают чипсеты приблизительно, часто не совпадает вольтаж и скважность сигналов отвратительная, задержки не работают. У нас из-за этого с устройствами конфликтуют, и нормальный кабель днем с огнем не сыщешь, старые беречь приходится

Пины на колодке контактов иголкой перекинуть можно, это быстро делается.


Вот этот не пойдет, он закошен под PL2303, там должно быть именно должно быть, а не есть - пять вольт.

http://ru.aliexpress.com/item/F08264-PL230...ommendVersion=1

Раз уж три вольта надо, то на 3,3 вольта ориентироваться тогда уж, остальное они все последовательные, FTDI это просто чипсет производитель, весьма почетный

Сообщение отредактировано Odissey: May 20 2015, 22:26

[Odissey]

Вот этот надо брать и все тогда, вроде по всем параметрам оно

http://ru.aliexpress.com/item/FT232-Brush-...ommendVersion=1

[Sudness]

Вот этот надо брать и все тогда, вроде по всем параметрам оно

http://ru.aliexpress.com/item/FT232-Brush-...ommendVersion=1

Нужно пробовать. Ваш вариант хорош тем, что разъём USB разборный - можно вскрыть
и посмотреть какой провод к какому контакту припаян.
***************************************************

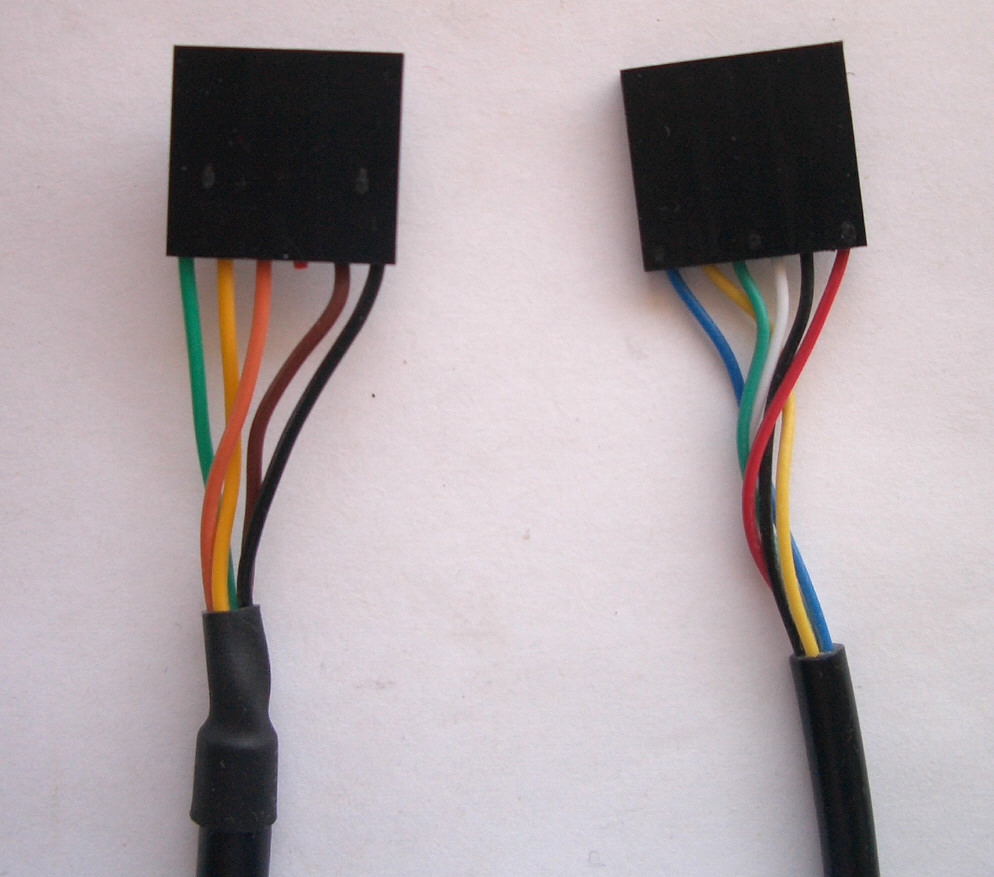

Ниже на фото два кабеля - слева от производителя, справа от али...
От производителя сечение проводов потолще будет, меньше вероятность ошибок при прошивке от потери сигнала.
Хотя... в тоже время кабель справа и короче в два раза, соответственно сечения провода
возможно хватит, но распиновку нужно поменять.

Сообщение отредактировано Sudness: May 21 2015, 06:46

Вложенные эскизы изображений

[Platinum]

Парни,
Вы с поиском дешевого кабеля напоминаете людей,которые купили машину за 2 ляма и льют масло лукойл,потому что сцуко дешево.
У Вас прибор за 30 тыр,не жалко если сгорит? Китаец Вам потерю не возместит.

Сообщение отредактировано Platinum: May 21 2015, 13:19

[AlexApus]

Парни,
Вы с поиском дешевого кабеля напоминаете людей,которые купили машину за 2 ляма и льют масло лукойл,потому что сцуко дешего.
У Вас прибор за 30 тыр,не жалко если сгорит? Китаец Вам потерю не возместит.

Так дело не в меньшей цене, а в том, что оригинальный кабель купить проблема. Отдельно не продают, только с прибором. На заказ то же не привозят. По крайней мере у нас в Беларуси. Честно пытался приобрести оригинал, но увы.
