"Беркут-5" - новый прибор фирмы "АКА"

[Тарасик]

По подробнее можете рассказать,как вам это удалось?

Для работы нам понадобится фен, острый нож, четыре шурупа, небольшой паяльник, дрель со сверлом единичкой, крупная наждачка, ножовка по металлу, тиски, круглый крупный напильник, пара бросовых керамических плиток и обрезок полиэтиленовой канистры с толщиной стенки 2 мм ( обычно 20 литровые).
Отрезаем от канистры три лоскута 15 х15 см. Кладем один на керамическую плитку и равномерно прогреваем феном до состояния полупрозрачности ( на вид мокрый) , кладем на него второй лоскут и прогреваем их вместе, потом третий и тоже самое. Прогрев эти три слоя до вязкого состояния, накрываем второй плиткой и наступаем ногой. После остывания мы получаем плитку полиэтилена толщиной примерно 6-7 мм.

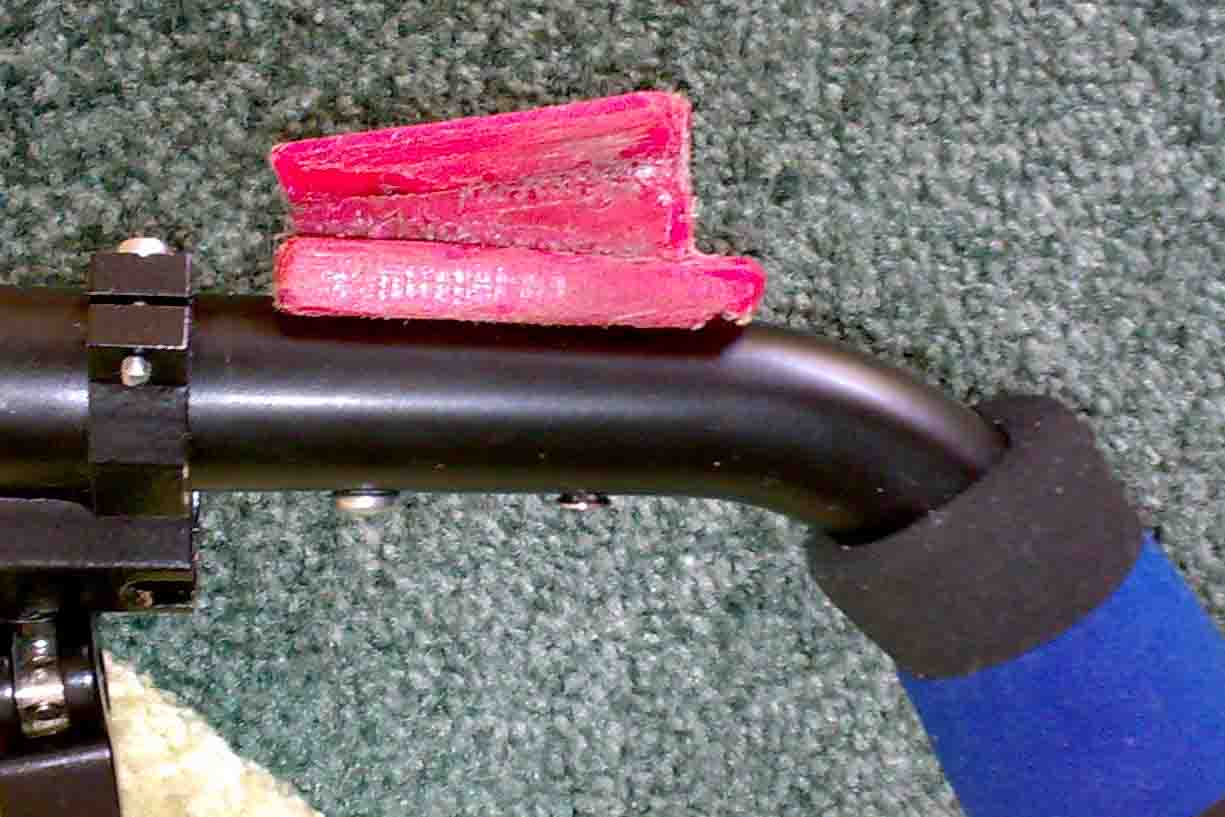

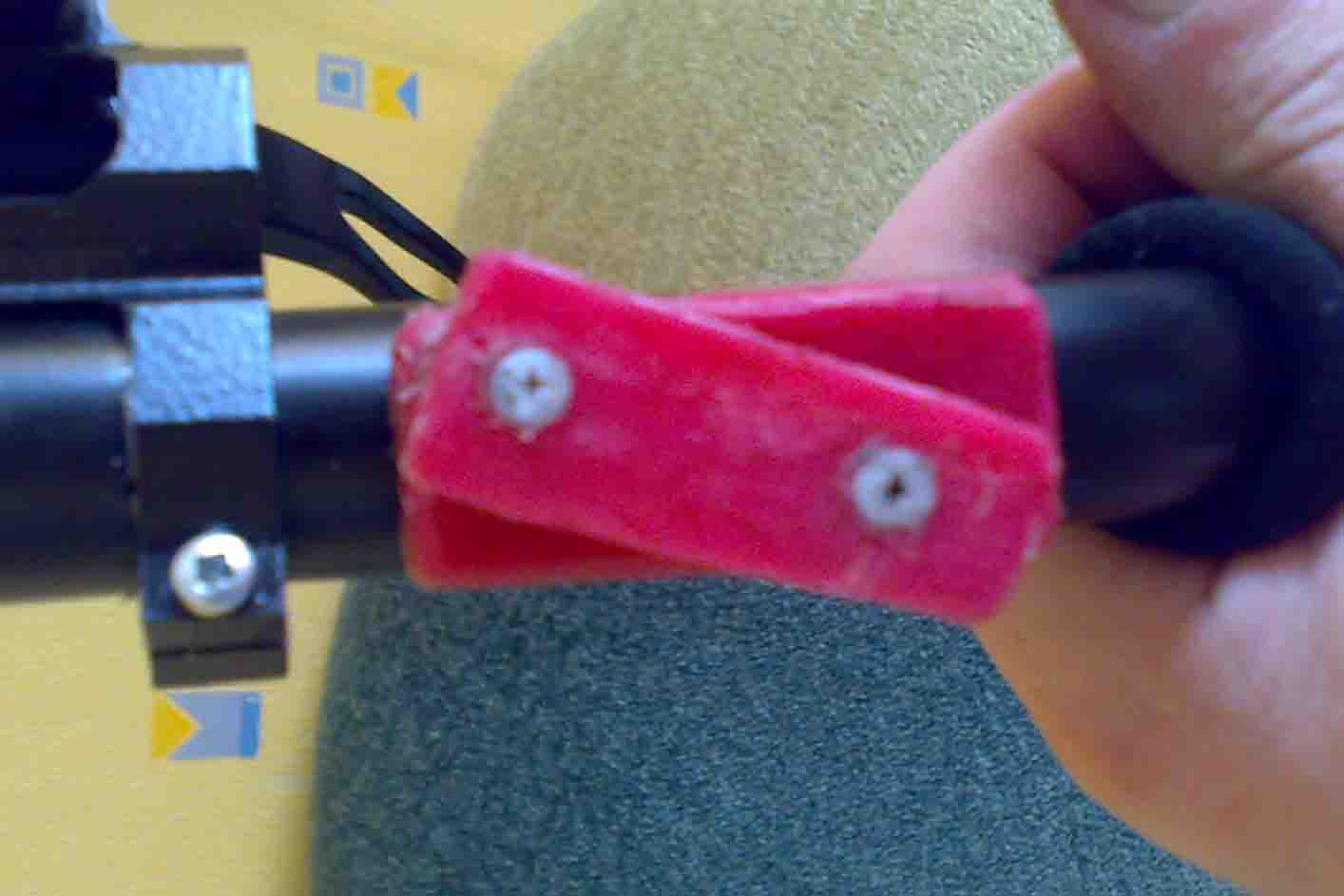

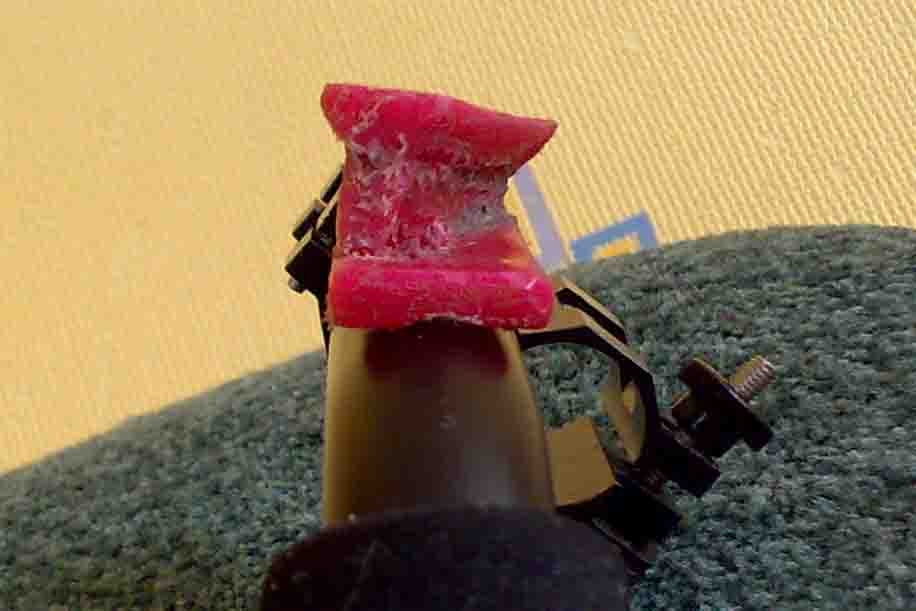

Переходник наш состоит из трех частей. Верхнюю мы делаем по размерам штатного крепления. Размечаем и распиливаем ножовкой по металлу. Средняя часть скошенная . Нижняя часть вообще произвольная. Вырезав скосы ножом на верхней детали , подгоняя по блоку и обработав наждаком остальные элементы, собираем наш крепеж, предварительно разметив и засверлив места крепления к штанге на нижней детали. Состыковав , сопряжения пропаиваем паяльником, потом засверлив сверху , следя за тем, чтобы места установки шурупов (верх и низ)не соприкасались, скрепляем шурупами все три детали. Шурупы могут расслоить среднюю деталюшку, раздавив сваренные слои полиэтилена. Это место надо просто пропаять . На нижнем элементе делаем продольную канавку под штангу круглым напильником. К штанге крепление крепится шурупами такой длины, которые вворачиваются в нижнюю часть почти насквозь. Мы получили комфортный для восприятия разворот головы МД. У меня он вышел 20 градусов влево и 15 градусов отклонение по вертикали. Таким образом, при любом движении руки, информация на дисплее находится перед глазами.

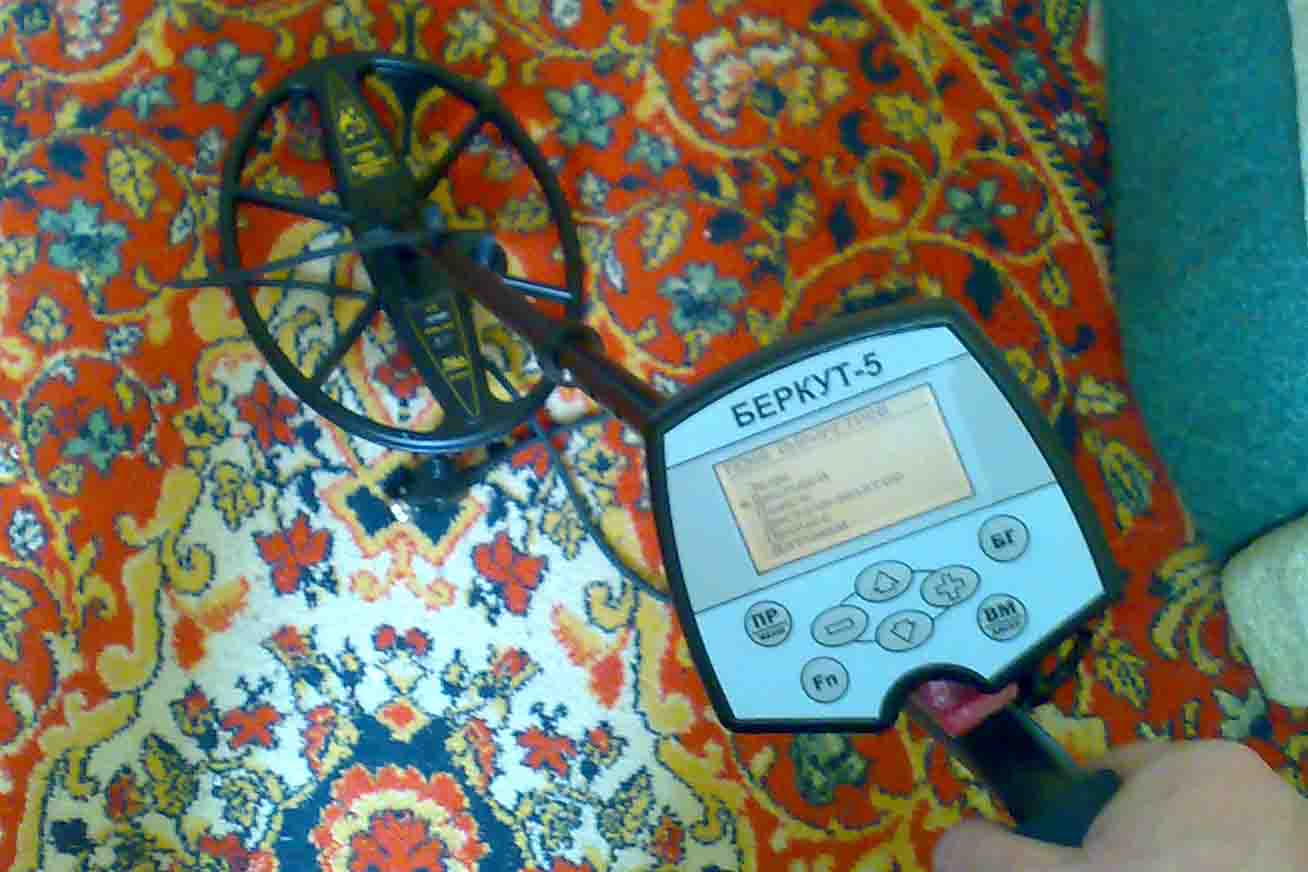

Цвет конечно пролетарский, но какой был под рукой. Вообше планировал изначально его как модель для отливки из пластмассы сделать .Крепеж получился очень прочный и удобный и я оставил его на штанге. От идеи до воплощения прошло 5 часов))))) Шлифану и стопорную канавку блока высверлю завтра.
Так как центр тяжести блока приподнят почти на полтора два сантиметра, без катушки и со снайперкой чувствуется завал вовнутрь независимо от того в какой руке находится МД. Так уж устроена кисть руки и ничего с этим не поделаешь. При установке катушки 10 и более, завала не чувствуется. Вобщем вот так информация теперь видна оператору. Приятного и комфортного всем поиска.

[scorpel]

Очень интересно! Значит это мы раньше не замечали такого. Или просто не знали, что может быть лучше...

Покрутил Беркута. Действительно, перегруз зависит именно от Усиления. Даже от тока практически не зависит, от АП мало зависит. Если усиление сбавить до 16, то перегруз идёт с 3 см для 9*12. Глубина при этом падает, но, кажется, не катастрофически - 40 см на пятак.

Слушайте, парни! А чё вы так за перегруз то взялись? Такое усиление (18-19) явно не для близких целей, а для обнаружения в глубине. Всё логично: если УС слабое то и предметы он будет ловить не глубоко и с лучшим разделением, а если вы загнули на максимум то - это уже расчитано на глубокие цели а не которые лежат на поверхности! Естественно перегруз будет т.к. прибор то настроен на глубину! Едрён батон!

[sss]

У меня перегруз на деньгу с 5см,при настройках- ус18,зп 5,ап 7,пи 2,тд2
Скорость отклика всетаки мне кажется низкаватая,или помехи?Кондором всегда находил центр находки,редко ошибался.А вчера беркутом так и несмог найти пришлось пин включать,и то несразу нашол.Звук какойто растянутый чтоли.Может конечно все изза помех и от непривычки,незнаю.Быстрее бы в поле,нормально потестить.

Судя по симптомам: не правильно установлен вектор фазы БГ! Если максимум цели в СР под крыльями катушки, а не в центре.
Скорей всего не обратили внимание и вектор пошел слева на право!
А это очень важно!
Переадаптируйте.

Очень интересно! Значит это мы раньше не замечали такого. Или просто не знали, что может быть лучше...

Покрутил Беркута. Действительно, перегруз зависит именно от Усиления. Даже от тока практически не зависит, от АП мало зависит. Если усиление сбавить до 16, то перегруз идёт с 3 см для 9*12. Глубина при этом падает, но, кажется, не катастрофически - 40 см на пятак.

Саш! А у Сорекса когда перегруз наступает?

[scorpel]

Для работы нам понадобится фен, острый нож, четыре шурупа, небольшой паяльник, дрель со сверлом единичкой, крупная наждачка, ножовка по металлу, тиски, круглый крупный напильник, пара бросовых керамических плиток и  обрезок полиэтиленовой канистры с толщиной стенки 2 мм ( обычно 20 литровые).
Отрезаем от канистры три лоскута 15 х15 см. Кладем один на керамическую плитку и равномерно прогреваем феном до состояния полупрозрачности ( на вид мокрый) , кладем на него второй лоскут и прогреваем их вместе, потом третий и тоже самое. Прогрев эти три слоя до вязкого состояния, накрываем второй плиткой и наступаем ногой. После остывания мы получаем плитку полиэтилена толщиной примерно 6-7 мм.
Переходник наш состоит из трех частей. Верхнюю мы делаем по размерам штатного крепления. Размечаем и распиливаем ножовкой по металлу. Средняя часть  скошенная . Нижняя часть вообще произвольная. Вырезав скосы ножом на верхней детали  , подгоняя по блоку и обработав наждаком остальные элементы, собираем наш крепеж, предварительно разметив и засверлив места крепления к штанге на нижней детали. Состыковав , сопряжения пропаиваем паяльником, потом засверлив сверху , следя за тем, чтобы места установки шурупов (верх и низ)не соприкасались, скрепляем шурупами все три детали. Шурупы могут расслоить среднюю деталюшку, раздавив сваренные слои полиэтилена. Это место надо просто пропаять . На нижнем элементе делаем продольную канавку под штангу круглым напильником. К штанге крепление крепится шурупами такой длины, которые вворачиваются в нижнюю часть почти насквозь. Мы получили комфортный для восприятия разворот головы МД. У меня он вышел 20 градусов влево и 15 градусов отклонение по вертикали. Таким образом, при любом движении руки, информация на дисплее находится перед глазами.
Цвет конечно пролетарский, но какой был под рукой. Вообше планировал изначально его как модель для отливки из пластмассы сделать .Крепеж получился очень прочный и удобный и я оставил его на штанге. От идеи до воплощения прошло 5 часов))))) Шлифану и стопорную канавку блока высверлю завтра.
Так как центр тяжести блока  приподнят почти на полтора два сантиметра, без катушки и со снайперкой чувствуется завал вовнутрь независимо от того в какой руке находится МД. Так уж устроена кисть руки и ничего с этим не поделаешь. При установке катушки 10 и более, завала не чувствуется. Вобщем вот так информация теперь видна оператору. Приятного и комфортного всем поиска.

Тут в теме про чешую человеку прибор пришёл. Слегка погнули при пересылке на почте. Он сначала подумал, что прибор на левую руку(типа правша,левша) Оказалось погнули на почте. Так вот, что хочу сказать то. Не знаю как кому, но мне показалось, что это уже лишнее, т.е. приборы корячить.. Сам бы не когда не решился, если что. Ну а за рац. предложение конечно + в репу. Как говориться не попробуешь не поймёшь.

Сообщение отредактировано scorpel: Apr 4 2013, 23:48

[Руся]

Слушайте, парни! А чё вы так за перегруз то взялись? Такое усиление (18-19) явно не для близких целей, а для обнаружения в глубине. Всё логично: если УС слабое то и предметы он будет ловить не глубоко и с лучшим разделением, а если вы загнули на максимум то - это уже расчитано на глубокие цели а не которые лежат на поверхности! Естественно перегруз будет т.к. прибор то настроен на глубину! Едрён батон!

Это я воду взболомутил Сравнил Сорекс-ПРО с Б-5 И понеслась...
Ещё раз перемерил С-ПРО. Ну прям обидно писать даже... У него практически нет перегруза!!! РВ 20, КТ 21, ОУ 6, Ток Норм - 5 К Е2 даёт перегруз в 1 см и менее от катушки 9*12. Вот так...
При этом дальность обнаружения пятака около полуметра. Чешуйка довольно крупная - примерно 23 см.
Беркут с перегрузом в 3-4 см до пятака имеет 40 см, таже чешуйка 20.
Универсальность, как все понимают в полном пролёте

[Тарасик]

Тут в теме про чешую человеку прибор пришёл. Слегка погнули при пересылке на почте. Он сначала подумал, что на прибор на левую руку(типа правша,левша) Оказалось погнули на почте. Так вот, что хочу сказать то. Не знаю как кому, но мне показалось, что это уже лишнее, т.е. приборы корячить.. Сам бы не когда не решился, если что. Ну а за рац. предложение конечно + в репу. Как говориться не попробуешь не поймёшь.

Дык не корячено ничего))). Просто сменен крепеж без переделки старого.За плюс спасибо)

Сообщение отредактировано Тарасик: Apr 4 2013, 23:41

[sturmovik]

Сегодня ходил в поле и немного в лесу, Б-5 на максимальных настройках машина мощная, фискарь приходится чуть ли не на вытянутую руку назад прятать, пробовал настройки Протоса и Руси, ходил и на заводских настройках, короче гонял как мог. Находки были в основном до 20 см, дальше лед.
Б-5 хваткий и чувствительный, в принципе прибор понравился, но экран бликует сильно, надо голову ему повернуть как у Тарасика, жду его описания.
Баланс почему то раза с пятого получается, чуть ли не танец ритуальный, вроде все как в инструкции , перегрузы были, не много напрягали.

[Руся]

Тарасик А не технологичнее ли будет две пластины скреплять клеющим термопистолетом?

[Тарасик]

Тарасик А не технологичнее ли будет две пластины скреплять клеющим термопистолетом?

А у меня его нету

[sss]

Это я воду взболомутил Сравнил Сорекс-ПРО с Б-5 И понеслась...
Ещё раз перемерил С-ПРО. Ну прям обидно писать даже... У него практически нет перегруза!!! РВ 20, КТ 21, ОУ 6, Ток Норм - 5 К Е2 даёт перегруз в 1 см и менее от катушки 9*12. Вот так...
При этом дальность обнаружения пятака около полуметра. Чешуйка довольно крупная - примерно 23 см.
Беркут с перегрузом в 3-4 см до пятака имеет 40 см, таже чешуйка 20.
Универсальность, как все понимают в полном пролёте

Сань, а в грунте?

[sturmovik]

Для работы нам понадобится фен, острый нож, четыре шурупа, небольшой паяльник, дрель со сверлом единичкой, крупная наждачка, ножовка по металлу, тиски, круглый крупный напильник, пара бросовых керамических плиток и  обрезок полиэтиленовой канистры с толщиной стенки 2 мм ( обычно 20 литровые).
Отрезаем от канистры три лоскута 15 х15 см. Кладем один на керамическую плитку и равномерно прогреваем феном до состояния полупрозрачности ( на вид мокрый) , кладем на него второй лоскут и прогреваем их вместе, потом третий и тоже самое. Прогрев эти три слоя до вязкого состояния, накрываем второй плиткой и наступаем ногой. После остывания мы получаем плитку полиэтилена толщиной примерно 6-7 мм.
Переходник наш состоит из трех частей. Верхнюю мы делаем по размерам штатного крепления. Размечаем и распиливаем ножовкой по металлу. Средняя часть  скошенная . Нижняя часть вообще произвольная. Вырезав скосы ножом на верхней детали  , подгоняя по блоку и обработав наждаком остальные элементы, собираем наш крепеж, предварительно разметив и засверлив места крепления к штанге на нижней детали. Состыковав , сопряжения пропаиваем паяльником, потом засверлив сверху , следя за тем, чтобы места установки шурупов (верх и низ)не соприкасались, скрепляем шурупами все три детали. Шурупы могут расслоить среднюю деталюшку, раздавив сваренные слои полиэтилена. Это место надо просто пропаять . На нижнем элементе делаем продольную канавку под штангу круглым напильником. К штанге крепление крепится шурупами такой длины, которые вворачиваются в нижнюю часть почти насквозь. Мы получили комфортный для восприятия разворот головы МД. У меня он вышел 20 градусов влево и 15 градусов отклонение по вертикали. Таким образом, при любом движении руки, информация на дисплее находится перед глазами.
Цвет конечно пролетарский, но какой был под рукой. Вообше планировал изначально его как модель для отливки из пластмассы сделать .Крепеж получился очень прочный и удобный и я оставил его на штанге. От идеи до воплощения прошло 5 часов))))) Шлифану и стопорную канавку блока высверлю завтра.
Так как центр тяжести блока  приподнят почти на полтора два сантиметра, без катушки и со снайперкой чувствуется завал вовнутрь независимо от того в какой руке находится МД. Так уж устроена кисть руки и ничего с этим не поделаешь. При установке катушки 10 и более, завала не чувствуется. Вобщем вот так информация теперь видна оператору. Приятного и комфортного всем поиска.

Спасибо за подробную инструкцию, буду делать так же надобность в этом сегодня понял.

[Руся]

Сань, а в грунте?

Могу померить в снегу или под водой. Грунт не доступен. И в ближайшее время доступнее не станет

В грунте я проверил давно, можно сказать. Теперь мне понятно, почему в некоторых местах у меня полезли крупные монеты с самой поверхности. Именно на мусоре, где замучаешься катуху то выше, то ниже водить постоянно. Честно говоря я расстроен. У Беркута есть шансы отыграться, но даже если в оставшихся тестах он окажется хорошь, то это прибор номер два. Для разведки он на пригоден, на мой взгляд. Потому что на разведке ты не знаешь характер целей, а значит не можешь верно заточить Б-5. Или глубины не хватит, или разделения, или ослепнет в неподходящий момент.

Сообщение отредактировано Руся: Apr 5 2013, 00:01

[scorpel]

Дык не корячено ничего))). Просто сменен крепеж без переделки старого.За плюс спасибо)

Дык раскорячено вобщенто! Ну это я не со зла. Всё в норм... Неужели так не видно на Б-5 циферки? Хожу с 7252м вроде всё видно. И опят же за сезон так руку потянул правую, что приходилось в левую перебрасывать. А с Вашими доводками уже так не поступишь. Если чаво. Вот я про что.

[scorpel]

Сань, а в грунте?

Тоже самое сейчас хотел сказать. А в грунте то может всё по другому? Етишкин корень? Приборы то разные. Но ходя с 7252м я что не очень часто сталкивался с перегрузами с предметами в почве и тем более уж маленькими проволоками на поверхности. Да. Перегрузы есть, если поймаешь банку из под кильки в 50 см в диаметре или клад.

[Тарасик]

на Кондорах окно поглазастее,а левой рукой я мд не беру. Для меня очень удобно вышло

[Руся]

Ладно, растает, попробуем реабилитировать Беркута. Но предпосылки мне не нравятся. Так уже АКА делать права не имеет. Это было ошибочно. Слишком приучили к хорошему.

З.Ы. Ну а со снайперкой работа никуда не годиться с таким перегрузом! Тоже несколько сантиметров мёртвой зоны. Ну а с такой катушкой куда усиление сбавлять-то? Или уже думают только о владельцах катух по 15-18 дюймов?

Сообщение отредактировано Руся: Apr 5 2013, 00:14

[scorpel]

Ладно, растает, попробуем реабилитировать Беркута. Но предпосылки мне не нравятся. Так уже АКА делать права не имеет. Это было ошибочно. Слишком приучили к хорошему.

Что ты расстроился Руся? Будем ждать Б-7. Надеюсь там возьмут всё лучшее изо всех приборов АКА! Почему и не стал покупать Б-5. А так хотелось.... Я ещё с 7252М повоюю! Отличная машина я вам скажу! Если, конечно, не придираться как вы..... Хорошее - это проверенное, а новое-это далеко забытое старое.

[Руся]

Что ты расстроился Руся? Будем ждать Б-7. Надеюсь там возьмут всё лучшее изо всех приборов АКА! Почему и не стал покупать Б-5. А так хотелось.... Я ещё с 7252М повоюю! Отличная машина я вам скажу! Если, конечно, не придираться как вы..... Хорошее - это проверенное, а новое-это далеко забытое старое.

Ну во первых я расстроился от того, что для покупки Б-5 я продал отличного 7272 СФТ на три частоты, который превосходит С-ПРО.
Во вторых, если все будут продолжать молчать и кивать на снижение усиления, то этот урезаный проц (Селерон вшивый ) перекачует в Б-7. Тогда... даже думать об этом не хочется!
Все достижения Б-5 убиты одним единствееным процом... вот что обидно! Его-то уже не заменишь. Или получится как с Сигнумом. Вышел 7270, потом бац, почти сразу заменили его 7272 и владельцы 7270 нормально так пролетели по деньгам Можете на досуге перечитать те ветки - довольно интересно.

[scorpel]

Ну во первых я расстроился от того, что для покупки Б-5 я продал отличного 7272 СФТ на три частоты, который превосходит С-ПРО.
Во вторых, если все будут продолжать молчать и кивать на снижение усиления, то этот урезаный проц (Селерон вшивый ) перекачует в Б-7. Тогда... даже думать об этом не хочется!
Все достижения Б-5 убиты одним единствееным процом... вот что обидно! Его-то уже не заменишь. Или получится как с Сигнумом. Вышел 7270, потом бац, почти сразу заменили его 7272 и владельцы 7270 нормально так пролетели по деньгам Можете на досуге перечитать те ветки - довольно интересно.

Тык я думаю, что не будут слабый проц. совать в Б-7. И это при том, что и на Б-5 проц. не на все 100% работает. Всё зависит от программы(прошивки) и иже с ней. Если даже и сунут проц. мощней на Б-7, что толку то от него? Если прошивка и проработка ПО будет на старом уровне? Во..! Не какого! Так, что будем ждать более продуманной отработки П.О. и не стоит выкладывать в продажу новый продукт который нуждается в постоянной (каждодневной отработке) Лучше подождать, всё как следует проверить и оттестить на грунте, что бы люди клавиатуры на компах не ломали и нервничали. Как то так.

[sss]

Могу померить в снегу или под водой. Грунт не доступен. И в ближайшее время доступнее не станет

В грунте я проверил давно, можно сказать. Теперь мне понятно, почему в некоторых местах у меня полезли крупные монеты с самой поверхности. Именно на мусоре, где замучаешься катуху то выше, то ниже водить постоянно. Честно говоря я расстроен. У Беркута есть шансы отыграться, но даже если в оставшихся тестах он окажется хорошь, то это прибор номер два. Для разведки он на пригоден, на мой взгляд. Потому что на разведке ты не знаешь характер целей, а значит не можешь верно заточить Б-5. Или глубины не хватит, или разделения, или ослепнет в неподходящий момент.

Саш, я тебя не призываю долбить сейчас грунт!
Любые тесты надо проводить в поле, на обнаруженных целях, а не прикопанных!
Знаешь сколько было случаев: спорный сигнал проверяется двумя приборами. Один говорит железо, другой - копай...
Помню: попался некий "странный" цветной сигнал (на Сиге), подходит напарник с Т-74. говорю - проверь! Да, говорит... странный, обычно ложки такой дают... Копаю - точно обломок медной чайной ложки покрытый серебром... Спрашиваю:... а вилки? Вилки? Вилки, другой сигнал дают!
Был подобный случай: Сиг с 8"моно - слабый, но чёткий "чешуиный" сигнал.
Т-74 с 10ДД молчёк! В итоге: маленький серебрянный крестик...
Было и наоборот: по моим следам идёт тёрка и выцепляет пропущенную чешуйку...!??
