"Беркут-5" - новый прибор фирмы "АКА"

[ArturS]

Диапазон 433 МГц в крупных населенных пунктах также загружен многочисленными устройствами охранной сигнализации, однако все эти устройства включаются, как правило, лишь на короткое время, поэтому их влияние можно нивелировать правильным алгоритмом отправки пакетов — необходимо применять контроль доставки и повторные отправки сообщений. Наиболее спокойным относительно количества помех на текущий момент представляется диапазон 868 МГц, возможно, потому, что безлицензионным он стал в нашей стране относительно недавно.
Кроме того канал приёма и передачи зависит от мощности излучателя.

Сообщение отредактировано ArturS: Mar 22 2021, 07:57

[ворчунур]

Диапазон 433 МГц в крупных населенных пунктах также загружен многочисленными устройствами охранной сигнализации, однако все эти устройства включаются, как правило, лишь на короткое время, поэтому их влияние можно нивелировать правильным алгоритмом отправки пакетов — необходимо применять контроль доставки и повторные отправки сообщений. Наиболее спокойным относительно количества помех на текущий момент представляется диапазон 868 МГц, возможно, потому, что безлицензионным он стал в нашей стране относительно недавно.
Кроме того канал приёма и передачи зависит от мощности излучателя.

привет коллегам.
тема ушей оч интересна. тож имею некоторые соображения по "колхозу" этого прибамбаса.-
1.-никто не изучал вероятность "забития" входов Беркута дополнительной ВЧ энергией от трансмиттера ,то есть снижения каких то параметров Беркута ,при пользовании беспроводными "колхозными" ушами.?.. дело в том ..что при попадании на вход микросхем ВЧ сигнала ,он детектируется и возникает дополнительное напряжения смещения на входах всяких усилителей..очень сильно это заметно от мобильника рядом с УНЧ или Беркутом ,-начинает тут же фантомить...а УНЧ начинает завывать..но это при сильном сигнале ,а при слаббом может незаметно падать либо глубина обнаружения или разделение.. -все это ИМХО!..надо проверить..
2. рассматриваю готовые системы Блю Пуп (как Уральские Пельмени говорят ..-так то в переводе Голубой Зуб )
с мизипизерными наушниками ,воссоздающими звук очень высокого качества проблем нет.... ищу сейчас "донора" .. чтоб из тушки какого нить смартфона трансмиттер выдернуть на экскирименты ...ну или найти готовый модуль на АлиЭкспрессе.

Сообщение отредактировано ворчунур: Mar 22 2021, 08:54

[sandyb]

...ну или найти готовый модуль на АлиЭкспрессе.

заказывал я себе такой(втыкается в гнездо для наушников, минус требует тоже зарядки). (удобно в темноте, если в светлое время с проводными наушниками, как-то еще можно справиться, то в темноте одни нервы )
У детей взял наушники попробовать, аккумы в них уже ушатанные, хватало не надолго. Понравилось(дело было осень). Заказал себе такие же наушники с китая. Прошлой весной, по морозцу выдалось полтора часика, что б не ломать провода у проводных, достал новые беспроводные, подключил, сунул под катуху лопату , звук есть - пошел. прошарил участок, но не разу не копнул. Надо было ехать. Второй раз я их одел летом, когда пропал звук в проводных. Не знаю почему, но показалось странным , что в них опять перестал копать, и под катухой одна чернина. Махнул перед катушкой пальцем с обручалкой - тишины. Включил динамик, звук появился.
Вот вроде бы две одинаковые пары наушников, а вот так работают. Хотя сейчас, что-то подумалось, а не трансмиттер ли это...

[ArturS]

привет коллегам.
тема ушей оч интересна. тож имею некоторые соображения по "колхозу" этого прибамбаса.-
1.-никто не изучал вероятность "забития" входов Беркута дополнительной ВЧ энергией от трансмиттера ,то есть снижения каких то параметров Беркута ,при пользовании беспроводными "колхозными" ушами.?..  найти готовый модуль на АлиЭкспрессе.

Ещё раз.
В ,,Беркут5" используется пара приёмник/передатчик.
Быстрее всего 868Мгц. Что есть догадкой.
Так как имеем характерный модуль смонтированный в блоке. И есть модуль носимый в кармане.
Преимущество 868 МГц неоспоримы перед любыми другими частотами.
( всё это есть в углах. При желании можно тему пробить)
,,Синий зуб" 2.4 МГц. Весьма просто колхозится на блок через ,,Джек" 3.5.
Но там нужно не попасть на ,,кривой" модуль. Ибо будет фон.
Мне попадались только фонящие.
Опять таки для ,,рукоблудов" ( самодельщиков)
Есть обзоры на Ютуб. Модули их возможности, качество, шумность.
Я пока не решил как именно буду этим заниматься.
Но думаю только этим и займусь. Копать не вариант. Транспорт почил с миром. Я теперь невыездной.
Сезон в самом разгаре. А я как лох, сижу дома.

[ворчунур]

заказывал я себе такой(втыкается в гнездо для наушников, минус требует тоже зарядки). (Включил динамик, звук появился.
Вот вроде бы две одинаковые пары наушников, а вот так работают. Хотя сейчас, что-то подумалось, а не трансмиттер ли это...

а может и гнездо наушников само ... мож и трансмиттер.
а вы модуль ФМ заказывали ,или БлюПуп ? ..BLUE Tooth в смысле
у меня наушники BLUE Tooth... такого типа ..тонкие..прям в ухе теряются..-музон классно производят..белые такие.. к смарту подключены... и к компу.. и на долго хватает.

[ворчунур]

Ещё раз.
В ,,Беркут5" используется пара приёмник/передатчик.
Быстрее всего 868Мгц. Что есть догадкой.
Так как имеем характерный модуль смонтированный в блоке. И есть модуль носимый в кармане.
.....................
Сезон в самом разгаре. А я как лох, сижу дома.

у нас до сезона еще пара месяцев..-время есть..

[sandyb]

а может и гнездо наушников само ... мож и трансмиттер.
а вы модуль ФМ заказывали ,или БлюПуп  ? ..BLUE Tooth  в смысле
у меня наушники  BLUE Tooth...  такого типа ..тонкие..прям в ухе теряются..-музон классно производят..белые такие..  к смарту подключены... и к компу.. и на долго хватает.

не, не разъем..
модуль блютуфный.
наушники не такие крошечные, но купил к ним заушины, что б темноте не пролюбить. Да и что б не токивать их постоянно грязными перчатками

[_SergeyM_]

Ребят, кто может подсказать какой диаметр штанги у Беркута?

[unli]

22мм наверное, как и на других ака. Если имеется ввиду внешний диаметр алюм.трубки. По своей сказать не могу - у меня тесоровская.

Сообщение отредактировано unli: Mar 22 2021, 12:45

[unli]

Опять таки для ,,рукоблудов" ( самодельщиков)
Есть обзоры на Ютуб. Модули их возможности, качество, шумность.
Я пока не решил как именно буду этим заниматься.
Но думаю только этим и займусь...

Получил от Александра пояснения и монтажку для своей платы. По работе - всё именно так, как я и писал выше. Так что делаешь изменения по инструкции, выводишь из блока три провода(плюс питание 3,3в, звук, минус питания) и к ним цепляешь любой модуль и выбираешь, какой лучше передает) Уровень сигнала регулируется громкостью. Если в модуле есть стаб - запитывать мимо него, т.к. уже идет 3,3в. И еще, на всякий случай проверь как на твоей плате подключена 1 нога мс34119. на моей она идет на минус, так что эту дорожку надо обрезать. В инструкции этого нет, так что скорее всего в новых платах она уже нормально подключена, к ключу на полевике. т.е. когда питание через него идет на трансмиттер, оно и на 1 ногу попадает, тем самым выключая звук.

[ArturS]

433 или 868 МГц?

[sss]

а может и гнездо наушников само ... мож и трансмиттер.
а вы модуль ФМ заказывали ,или БлюПуп  ? ..BLUE Tooth  в смысле
у меня наушники  BLUE Tooth...  такого типа ..тонкие..прям в ухе теряются..-музон классно производят..белые такие..  к смарту подключены... и к компу.. и на долго хватает.

С блюпупами, которые с "малой задержкой" даже владельцы Эквиноксов - наигрались. И предпочитают выносной трансмиттер.

[палычъ]

Если выносной вариант, то какой? кто пробовал, подскажите...трансмиттер, что обязательно на али покупать, на радиорынке его разве не найдешь?

[ворчунур]

С блюпупами, которые с "малой задержкой" даже владельцы Эквиноксов - наигрались. И предпочитают выносной трансмиттер.

вот с трансмиттером и радиомодулем.. -блин..один хрен от приемника к ушам провода тянуться..а с БлюПупом .. величина наушников и истинная беспроводность подкупает..-НЕУЖЕЛИ ВСЕ ТАК ПЛОХО с " Синим Зубом" ? .. -прям мечта рушиться.. так то музон преотлично прокачивают.. и не мешают в ухо заткнул и все..лишь бы в темноте куда нить в унитаз не выпало..

[ArturS]

Провода, это не есть плохо. Если они из кармана. От блока это уже не удобно.
Какие есть варианты.???
Трансмиттер ФМ.
Блутуз 2.4Мгц но только не ниже 4.0
433Мгц или 868Мгц.
Вариант использования канала внутри блока.
Вариант через мини ,,Джек"3.5
Питание.
Внутри блочное на 3 вольта.
Или внешнее питание. Литий, металгидрид, батарейки
Всё это стоит копейки. И всё это есть в наличии.

[unli]

Если выносной вариант, то какой? кто пробовал, подскажите...трансмиттер, что обязательно на али покупать, на радиорынке его разве не найдешь?

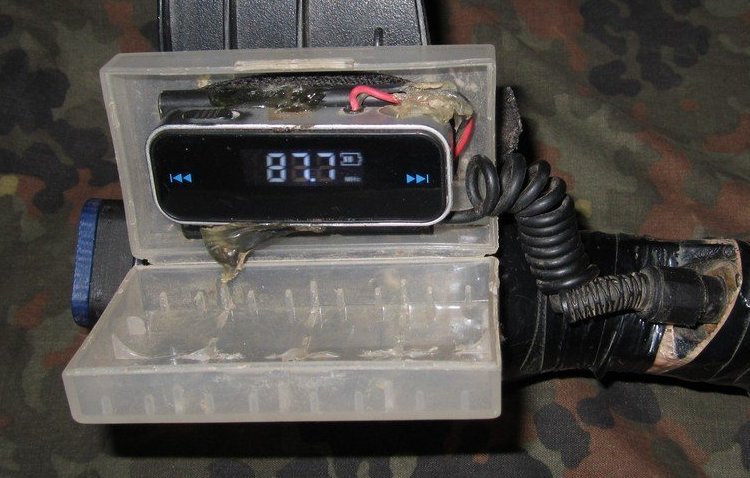

Отчего же? На радиорынках обычно тот же китай широко представлен) Подобрать любой цифровой фм-модулятор по размерам и допилить под прибор не особо сложно, особенно если внешний вариант колхозить. Я вот с таким, самым дешманским, несколько лет бегал - вполне себе. Родной аккум выкинул, припаял литий от старой мобилы, засунул в холдер от 2х18650, кабель на выход наушников мд с согласующим резистором 75ом, хватало дней на 4-5 вроде(дольше не рисковал), зарядка любая телефонная микроЮСБ. Ну и приемник в пару подобрать удобный или старую мобилку, да ушки какие нравятся.

Вложенные эскизы изображений

[unli]

Вариант использования канала внутри блока.

Вчера полночи просидел, с благословения Александра, запаял недостающие элементы схемы, коммутирующие подключение беспроводного модуля - всё заработало сходу как надо, даже не пришлось подбирать рез.делитель и фильтры на вход фм-модулятора. Громкостью подобрал нормальную величину звук.сигнала - регулируется от мин. до макс. без искажений, перегруза. Звук отличный, само-собой без всяких задержек. Проблемка только в качестве связи, как уже обсуждали выше - шаг в сторону и приемник "шипеть" начинает. С простым проводком в качестве антенны совсем плохо, намотал на скорую руку короткую спиральную - стало по-лучше,по крайней мере на некоторых частотах, пока так и оставлю, еще приемник попробую другой подобрать(с фм-приемником смартфона связь более устойчивая получается) или мобилку старую.

[unli]

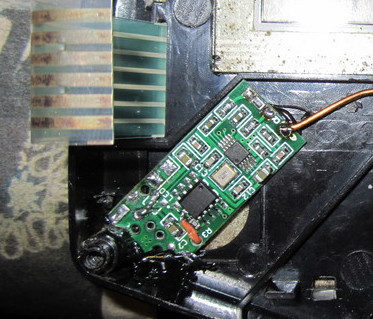

Сам модуль из такого вот трансмиттера достал и убрал всё лишнее. Кнопкой переключаются частоты в фм диапазоне от 87,5 до 107,5мгц (шаг 2,5мгц, всего 9 значений получается). Длинное нажатие на кнопку возвращает в начало диапазона, на 87,5мгц, при работе на этой частоте горит светодиод, чтобы удобнее было ориентироваться)) Вобщем, по функционалу очень удобный модуль для наших целей.

Вложенные эскизы изображений

[unli]

Модуль очень удачно "лег" на переднюю панель, как раз там, где на ней штатное отверстие под гнездо ушей сорекса. Подобрал по высоте тактовую кнопочку и смд-светодиод перенес на другую сторону платы, рядом с кнопкой. Получилась дополнительная кнопка выбора частоты в правом нижнем углу на морде, с индикацией(светодиод яркий, через пластик просвечивает)

Вложенные эскизы изображений

[палычъ]

Отчего же? На радиорынках обычно тот же китай широко представлен) Подобрать любой цифровой фм-модулятор по размерам и допилить под прибор не особо сложно, особенно если внешний вариант колхозить. Я вот с таким, самым дешманским, несколько лет бегал - вполне себе. Родной аккум выкинул, припаял литий от старой мобилы, засунул в холдер от 2х18650, кабель на выход наушников мд с согласующим резистором 75ом, хватало дней на 4-5 вроде(дольше не рисковал), зарядка любая телефонная микроЮСБ. Ну и приемник в пару подобрать удобный или старую мобилку, да ушки какие нравятся.

Спасибо за консультацию, товарищу радиоэлектронщику дам почитать этот пост, сам я не шарю в этом деле, может ченить соберем... с ушами никогда не ходил пора уже начинать...приятель с деусом поднял чешуйку, говорит вди не было, а сигнал поймал в наушниках...всетаки полезная это вещь!
