Три провода подключение модуля в блоке с самого начала.
Хоть старый, хоть новый.
Там модуль хитрый. Плюс свой приёмник.

Ничего там хитрого не вижу. модуль как модуль, модулятор и контроллер, даже стаба на фото не разглядел, есть ли нет) Приемник под модуль, само собой, "свой", т.к. диапазон не для широкого вещания. Но модуль можно и другой поставить, разница будет только в качестве передачи сигнала - на фм диапазоне хуже. Хирая там коммутация на плате) Я ж писал, что разводка на моей старой есть, но не запаяны элементы. И без бутылки не разберешься)) Надеюсь Александр не даст впасть в алкогольные эксперименты и пояснит, что там к чему)) На крайняк у тебя буду выпрашивать хорошие фото платы с установленной комплектухой, тогда яснее будет))

[unli]

не думаю, что передатчик рации - это хороший вариант. для наших целей желательно бы что попроще. фм модуляторы для самопального колхоза больше подходят) а если уж суперзвук хочется, то придется на фирмУ разориться)

[ArturS]

Простой радиомодуль на 433мгц стоит копейки.
Три вывода плюс-минус и дата. Питание от трёх вольт и выше.
В качестве пары, я могу спокойно использовать свою рацию ,,баофенг" настроив на передатчик.

Сообщение отредактировано ArturS: Mar 21 2021, 21:28

Вложенные эскизы изображений

[unli]

А как там частота настраивается? Какой-то там интерфейс под управление ведь должон быть... Попробуй, если постигаешь. Честно, я с рациями почти не имел дела, не в курсах.
А с коммутацией трансмиттера на Б-5 сейчас повнимательнее посмотрел разводку и вроде без бутылки получилось разобраться))
Судя по всему, на плате стоит отдельный стаб для модуля и полевичок, который его коммутирует (затвор управляется уровнем с проца). Когда появляется питание на трансмиттер, оно же дает высокий уровень на 1 ногу 34119(отключает звук). Как бы просто всё и гениально)

[unli]

а нет, вру, отдельного стаба на беспроводной модуль нет - питание идет с основного стаба. там просто два полевика.

Сообщение отредактировано unli: Mar 21 2021, 21:47

[ArturS]

Частота по кварцу. Разбег есть и ловится на приёмнике.
Вопрос согласования ,, дата" с выходом на приборе.
А приёмник в рации уже примет обработает и озвучит сигнал. На наушник.

[sss]

Через "дату" какую модуляцию хотите получить: АМ или ЧМ или ФМ ?
Да и 433 мГц У НАС достаточно насыщенный диапазон...

[товарищъВихрь]

Простой радиомодуль на 433мгц стоит копейки.
Три вывода плюс-минус и дата. Питание от трёх вольт и выше.
В качестве пары, я могу спокойно использовать свою рацию ,,баофенг" настроив на передатчик.

у этого модуля модуляция ACT (вариация АМ), что баофенг не поймет тк только фм имеет
есть гитарные трансмиттеры AROMA ARU-03
вот они как раз совместимы с модулями что ставятся в беркут

[ArturS]

433, поддиапазонов море.
Я хочу использовать в качестве приёмника рацию.
Там можно настроить что угодно по частотам.
Используя передатчик малой мощности и без антенны. На 5 метров вполне хватит передачи.
Ну и как вариант есть другой диапазон 868

[unli]

есть гитарные трансмиттеры AROMA ARU-03
вот они как раз совместимы с модулями что ставятся в беркут

Наверняка качество звука лучше, чем в фм-диапазоне. Но для "полуфабриката" беспроводной системы дороговато немного и неизвестно достаточный ли будет уровень сигнала на выходе приемника, чтоб раскачать наушники или потребуется усилитель. Найти бы отдельно модули, что там используются - тогда простор для "творчества"))

[товарищъВихрь]

433, поддиапазонов море.
Я хочу использовать в качестве приёмника рацию.
Там можно настроить что угодно по частотам.
Используя передатчик малой мощности и без антенны. На 5 метров вполне хватит передачи.
Ну и как вариант есть другой диапазон 868

еше раз - у бафенга нет поддержки АМ модуляции, передатчик выше на картинке - как для авто сигналки использует фиксированную частоту и модуляция у него АСТ (вариация АМ) а у бафенга только FM
те при всем желании бафенг не сможет услышать тот передатчик с картинки выше, и дело не в подиапазонах

бафенга не хватет просто для связи на летний световой день и приходится таскать запасногй аккумулятор- если бафенг еше будет постоянно петь песни прибора..... у него аккумулятора хватит часа на 4-5 макс

[ArturS]

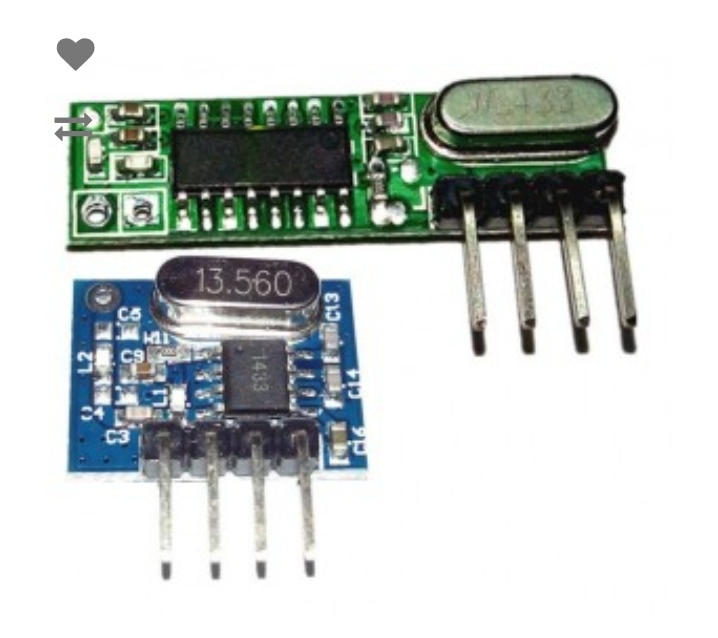

Это модуль применявшийся в ,,Беркут"
По компонентам это радиомодуль 433 или 868 МГц.

Сообщение отредактировано ArturS: Mar 21 2021, 23:48

Вложенные эскизы изображений

[товарищъВихрь]

Наверняка качество звука лучше, чем в фм-диапазоне. Но для "полуфабриката" беспроводной системы дороговато немного и неизвестно достаточный ли будет уровень сигнала на выходе приемника, чтоб раскачать наушники или потребуется усилитель. Найти бы отдельно модули, что там используются - тогда простор для "творчества"))

у классических фм трансмиттеров проблема в основном в интерференции, те постоянно когда машешь прибором создаются локальные минимумы и сигнал "глохнет"
это не смертельно но раздражает
у фирмешного трансмиттера - то-ли за счет более короткой длины волны - то-ли там цифра - но такой вот перефазировки сигнала с пропаданиеем нет

[товарищъВихрь]

Это модуль применявшийся в ,,Беркут"
По компонентам это радиомодуль 433 или 868 МГц.

я про картинку модуля из твоего сообшения #14523
где частота жестко задана кварцем

[ArturS]

еше раз - у бафенга нет поддержки АМ модуляции, передатчик выше на картинке - как для авто сигналки использует фиксированную частоту и модуляция у него  АСТ (вариация АМ) а у бафенга только FM
те при всем желании бафенг не сможет услышать тот передатчик с картинки выше, и дело не в подиапазонах

бафенга не хватет просто для связи на летний световой день и приходится таскать запасногй аккумулятор- если бафенг еше будет постоянно петь песни прибора.....  у него аккумулятора хватит часа на 4-5 макс

Возможно вы правы.
Я ведь только как версию предложил.
На самом деле для меня это неизвестная тема.
Ну а на счёт ,,баофенгов"
Я свою рацию заряжаю раз в месяц
Мне её хватает на оч долго.
А если ещё работать только на приём да через гарнитуру.
Ни о каких 5 часах речи быть не может.
Да и 5 часов я редко хожукопаю.
К слову о радиомодулях. У них есть свои приёмопередатчики.
И тогда можно создать свой приёмник
Пару настроенную меж собой по частоте.
Для меня загадка лишь одно.
В ,,Беркут" выход ????
Подружатся ли они меж собой.
Из того что я вижу на фото. Теоретически должны без проблем.
))))
Ну а создать пару, приёмник с усилителем и выходом под проводные наушники, не проблема думаю.
( Я честно пытаюсь создать заново то что Александр создал уже давно. Сори, я бы купил готовый набор. Но где АКА и и где Украина. Ну и Политоношения......
Вобщем не от хорошей жизни)

[unli]

у классических фм трансмиттеров проблема в основном в интерференции, те постоянно когда машешь прибором создаются локальные минимумы и сигнал "глохнет"

Вот-вот, так оно и есть. Даже когда дома музыку слушаю через такой модуль - качество нормальное, но если по комнате ходить, башкой вертеть периодически теряется сигнал - идет шипение. Потому видать и используют такие модуляторы преимущественно для авто - там приемник относительно передатчика неподвижен получается.
С радиомодулем 433кгц всё понятно, если там АМ, то на звук не особо пойдет, только на команды)

[товарищъВихрь]

Но для "полуфабриката" беспроводной системы дороговато немного и неизвестно достаточный ли будет уровень сигнала на выходе приемника, чтоб раскачать наушники или потребуется усилитель. Найти бы отдельно модули, что там используются - тогда простор для "творчества"))

наушники бывают разные по чуствительности (мощности)
упрошенно говоря - линейный выход - это выход на наушники без возможности регулировкуи громкости
нативный приемник у беркута не имеет внешней регулировки громкости - соответственно на разных наушниках по разному звучит

[unli]

Я честно пытаюсь создать заново то что Александр создал уже давно. Сори, я бы купил готовый набор. Но где АКА и и где Украина. Ну и Политоношения......
Вобщем не от хорошей жизни)

Так и нам не доступен энтот набор на данный момент) Александр молодец, еще и девайса наверное не было, а решение в железе и софте заранее подготовил. Вот в сигрексы никто и не почесался такую возможность заложить.

[товарищъВихрь]

Вот-вот, так оно и есть. Даже когда дома музыку слушаю через такой модуль - качество нормальное, но если по комнате ходить, башкой вертеть периодически теряется сигнал - идет шипение. Потому видать и используют такие модуляторы преимущественно для авто - там приемник относительно передатчика неподвижен получается.

я повторюсь - я наигрался вдоволь с фм трансмиттерами
они по своему удобные - телефон как приемник...... при наличии проводных ушей....
но в итоге у меня нативный беркутовский трансмиттер

еше не забывайте - чем ниже частота трансмиттера - тем больше она влияет на работу прибора . надо будет провести эксперимент когда растает все - и сравнить болтливость прибора с включенным и выключенным транситтером.. сдается мне - что на накрученных настройках - трансмиттер подгаживает и приходится фильтр ЭМП ставить на еденичку даже на катушках с низкой частотой 7кГц

[unli]

Смотрел я это дело, немного "мусорит" по шинам питания, но на общем фоне не критично. На практике тоже не заметил разницы, что в проводных, что в беспроводных ушах. Хожу обычно на максимально возможных, задранных настройках. Сравнивал, правда, на других приборах, но не думаю, что Беркут в этом плане исключение.
