"Беркут-5" - новый прибор фирмы "АКА"

[sandyb]

Адаптировать датчик с ферритом??????
Вы чё рехнулись?
Частоту они смещают.
Полный профан такое рекомендует.
Эт надо же додумать.....
Просто пипец.
Всё культурный запас слов закончился.
После этого ваши комменты в серьёз воспринимать, себя не уважать.

всего вероятней имелась в виду первоначальная настройка баланса

Сообщение отредактировано sandyb: Dec 10 2020, 16:49

[Adekamer]

всего вероятней имелась в виду первоначальная настройка баланса

все верно - первоначальная адаптация катушки, понятно что ферит на катушкеприводит к разбалансу, но в данной процедуре важно добиться того - что прибор будет считать что резонанс ниже и при последующем включении и работе прибора - он будет работать на чуть более низкой частоте - поближе к резонансу, катушка при этом остается сведена как надо
я обратил внимание - что если в меню прибора хоть немного задирать частоту - то прибор становится менее стабильным а глубмна незначительно падет
при этом, если возникает опасение что что то не так, всегда можно в поле переадаптировать катушку по инструкции, без увеличения индуктивности обмоток

[ArturS]

Настройка датчиков приходится на пик резонанса.
Максимальный ток в контуре ТХ.
ПО " Беркут" если я правильно понял объяснения Александра, уводит датчик с пика, если величина большая. И выводит на пик, если ток маленький.
Это всё происходит при адаптации датчика.
Резонанс ТХ РХ, практически одинаков.
Програмно, мы можем уйти в плюс. Немного.
Шумные датчики, лучше усмирять понижением тока в контуре ТХ. Добавочное сопротивление.
РХ, на этапе изготовления датчика, лучше мотать тоньшим проводом.

[Андрей юрич]

сдается мне - для такой частоты - катушка должна быть небольшого размера, иначе ни чуйку выкрутиь, ни спокойствия катушки не добится
подумываю о лодочке 9.5х5.5 на аналогичную частоту

вот тут и нужно будет поймать компромис

Да такая лодочка 18 кГц, вот её пытаюсь углубить побольше как можно... Такой феррит на кабель катушки который подходит есть, можете в личку подробней как держали куда клали, чтобы сантиметры увеличились попробую тогда на своём....

[Андрей юрич]

Настройка датчиков приходится на пик резонанса.
.
Шумные датчики, лучше усмирять понижением тока в контуре ТХ. Добавочное сопротивление.
РХ, на этапе изготовления датчика, лучше мотать тоньшим проводом.

не, стрёмно, сам я в такую частоту не полезу, а то вообще работать не будет...

[ArturS]

Для высокой частоты, я бы понижал добротность контура ТХ.
Ризистор последовательно. 1кОм к примеру.

[ArturS]

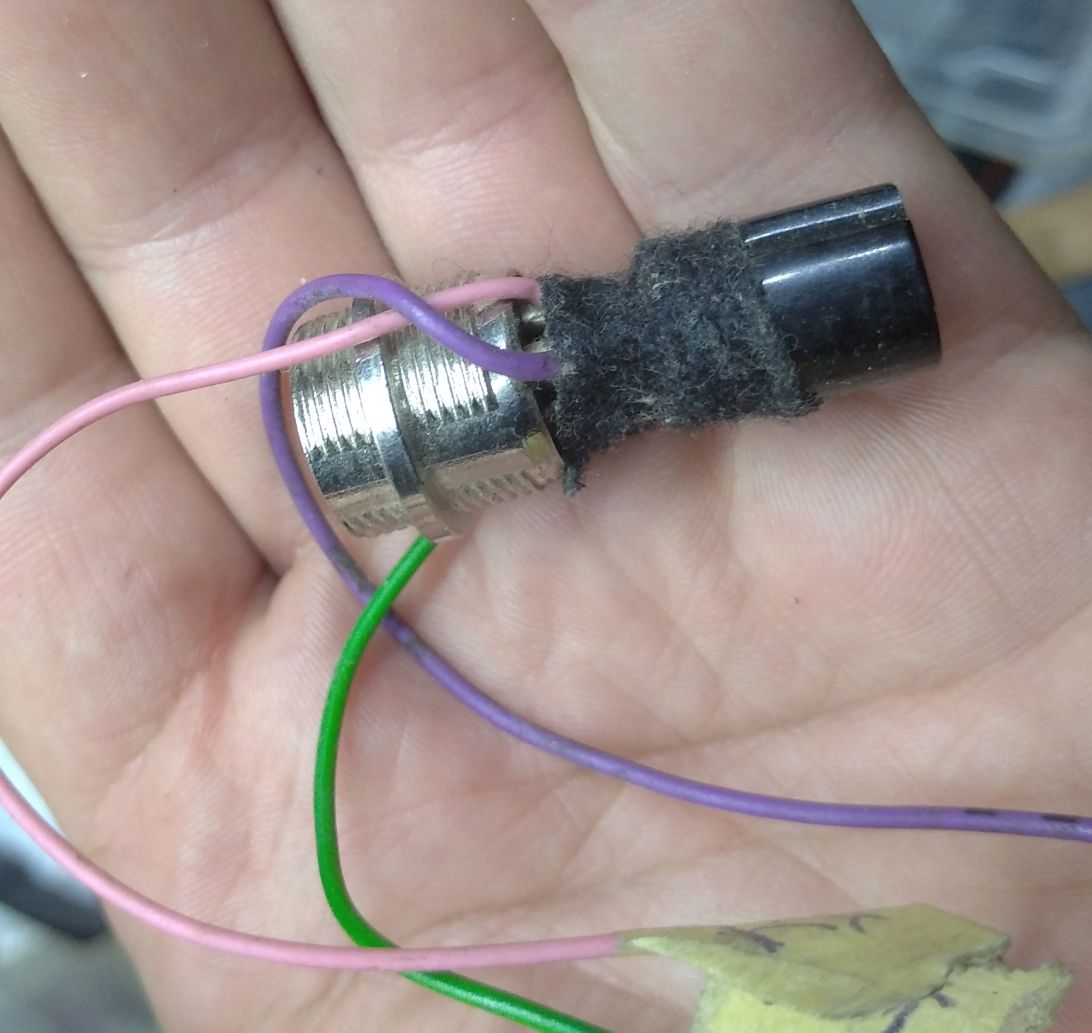

На фото переходник, с резистором.
Втыкаем между блоком и датчиком.
По надобности.
И схема датчиков АКА.

Вложенные эскизы изображений

[ArturS]

не, стрёмно, сам я в такую частоту не полезу, а то вообще работать не будет...

Тогда логичней, практичней, увод от пика через меню.
Для начала 50. Но можно и 250Гц.
Это то же самое что и с ферритом играться. Но больше диапазон.
Только когда датчик "нервный" это не поможет.
Только понижение добротности.

[Андрей юрич]

Что даст такая переделка? Пробовали, фантомы уменьшит на макс. настройках? А глубина увеличится?

[ArturS]

Уменьшение фантомов.
Можно будет настроек добавить.
В том числе и ток.
Глубина, зависит от многих факторов.
Первый из это размер датчика.
20см это норма на пятак СССР.
МАКСИМУМ 25СМ.

[Андрей юрич]

Артур, вы же катушек уже много сделали разных, вот скажите на какую глубину макс. с максимальными настройками и нешумным датчиком я могу рассчитывать от такой катушки: 9,5*6" и 18 кГц на копейку например...Просто надо понять к чему идти!

[Adekamer]

сбросил в личку
интересно какие выводы - результаты получатся

[Андрей юрич]

После напишу когда буду плотно заниматься, надо не забыть измерить сейчас показания на сколько можно в доме и на чешуе Грозного тогда...Пороги будут такие: ЗП 3-4, ПИ-2, АП4-5, усиление как смогу, ток один...

[Adekamer]

сейчас провел небольшой эксперимент:
эмп 1
мо 3
пи 2
зп 3
ап 3
ус 17
ток 2

fox 8-12
7070

3коп1961 295мм
чешуя 155мм


7060
3коп1961 310мм
чешуя 160мм
ток 1

АКА 9х12
14050

эмп 1
мо 3
пи 2
зп 3
ап 3
ус 16
ток 1

3коп1961 275мм
чешуя 170мм

14040
3коп1961 320мм
чешуя 170мм

что это значит:
понижение на 10 кгц в попугаях
если слишком большое отклонение - катушка получается не сбалансированная, и значения не сохраняются
можно при включении приложить феррит - и тогда на время "сеанса" частота будет ниже (после включения феррит убираем ессно)
на чешую изменение незначительное, но катушка ( по крайней мере дома) становится более нервная
на фоксовской 7 кГц после понижения пришлось понизить параметры , чтоб не болтала, но результат по воздуху все равно лучше или такой же
удивительный скачок на ака 9х12 14кГц после понижения частоты - разница большая
3 коп - потому что у меня линейка только до 30см - соответственно все что больше 30 см - все на глазок

по хорошему - все надо тестить в грунте - боюсь результаты будут совсем другие
также - скорее всего 10 Гц очень большой шаг, нужно меньше понижать - если вообше нужно, тк скорее все сильно индивидуально и зависит от катушки , грунта итд
предположу что более точную подстройку под оптимальные значения рабочей частоты просто невозможно реализовать в текущих условиях, и текуший штатный режим - это оптимальный компромисс между стабильностью и глубиной

чешуя - Петровская "вошка"

[Андрей юрич]

Никак не хочет беркут мелочь глубже видеть( разница 15 см) и это на большой катушке, вообщем его надо только под крупные цели применять ( макс 32 см нормально) и это по воздуху такие ясности... И все же фильтр МО много забирает, такие значения под чешую у меня на грунте были!

Сообщение отредактировано Андрей юрич: Dec 14 2020, 12:14

[Adekamer]

ну во первых - это в квартире - где все иначе из-за помеховой
в лесу я могу накрутить занчительно выше настройки на этих катушках
во творых - надо все смотреть на грунте
и опять же - чешуя что у меня в тесте была - очень мелкая - размером с дробину
около 5мм всего
понятно что беркут не эквинокс,
жду с нетерпением доработку прошивки от автора, посмотрим как отразится на поиске мелочевки
вангую в лучшую сторону

[Андрей юрич]

5 мм , у меня таких вошик и нет, тогда надо будет нормальную чешую проверить как следует...

[ArturS]

Есть необходимость.
Но есть ли возможность.
Речь о Автоматическом Регулировании Усиления.
Избавились бы от перегрузов и пропусков в ближней зоне.
Ну и возможно от нескольких параметров настроек.
Включил АРУ.
И спокойно ходим, работаем.

[Adekamer]

5 мм , у меня таких вошик и нет, тогда надо будет нормальную чешую  проверить  как следует...

я ее дернул 7кГц катушкой
замучился пином выискивать
так что беркут прибор нормальный
только медленный, проводка должна быть медленной

а вообще - все балансники имеют приблизительно один предел - 5коп1961 около 50см по воздуху на максе
соответственно - размер меньше - дальность ниже
и различия оных балансников в основном в качестве дискриминации и скорости проводки

[ворчунур]

я ее дернул 7кГц катушкой
замучился пином выискивать
так что беркут прибор нормальный
только медленный, проводка должна быть медленной

а вообще - все балансники имеют приблизительно один предел - 5коп1961 около 50см по воздуху на максе
соответственно - размер меньше - дальность ниже
и различия оных балансников в основном в качестве дискриминации и скорости проводки

мне вот и нравиться новая 5.99 .. -можно так настройки накрутить ..что как бы расширяется зона катушки и можно чуть-чуть быстрее проводку делать чем когда просто КТ. но это не для мусорки.
так же в качестве "ходовой" универсальной 7кГц использую...-находки иногда удивляют..
по единой дальности по воздуху согласен с вами.-50 предел..а в грунте не предсказуемо.
у нас грунта сильно металлизированые есть..блин..на маленькую чешуйку натягиваент металла в землю вокруг столько ..что увереный сигнал дает с 25-30 см ..начинаешь копать а затем пол часа пином горошинку выцеплял.. обратно прикапываешь ..блин с 5см только видит Беркут. ..
