"Беркут-5" - новый прибор фирмы "АКА"

[Potroshitel]

Вообще 8,2, и то только после зарядки. Через часок, 8 а то и меньше.

Ну я так чуть с запасом, на самом деле они до 4.2в заряжаются.

Хотите эти 18650 вставлять внутрь блока вместо 4 АА или приспособить их под логтём на штанге, сделав питание с подачей энергии по типу сигнума?

Да хотел их приспособить под локтем, как резерв.

Есть же 3 В АКБ.
Есть такие: https://www.chipdip.ru/product0/8184798243
Ставьте пару и всё норм - 6 Вольт.

Конечно можно было и такие и без проблем, но они дороговато стоят + зарядку под них еще нужно, а 18650 у меня валятся без дела и зарядник есть под них. А так спасибо за информацию.

[Руся]

Новости с сайта АКА:
03.02.2017 г. ВНИМАНИЕ! Возвращение легенды! В продажу поступила ограниченная партия приборов «Кондор-3М» с улучшеной компонентной базой. Спешите! Предложение ограничено!
К-3 ещё жив :-)

[Master Frol]

На али можно модуль питания заказать, стоит вообще ничего. Можно будет, в разумных пределах конечно, любое количество литиевых батареек использовать. Хоть от одной запитать, при желании.

[ArturS]

Все эти движухи, с питанием "Б-5" фигня.
Вполне хватает АА акумов GP

[тов.Бендер]

Все эти движухи, с питанием "Б-5" фигня.
Вполне хватает АА акумов GP

Считаю точно так же...Велосипед уже изобретен.

[wouwou]

хотел их приспособить под локтем, как резерв,
а 18650 у меня валятся без дела и зарядник есть под них.

Есть варианты, на которые можно обратить внимание.

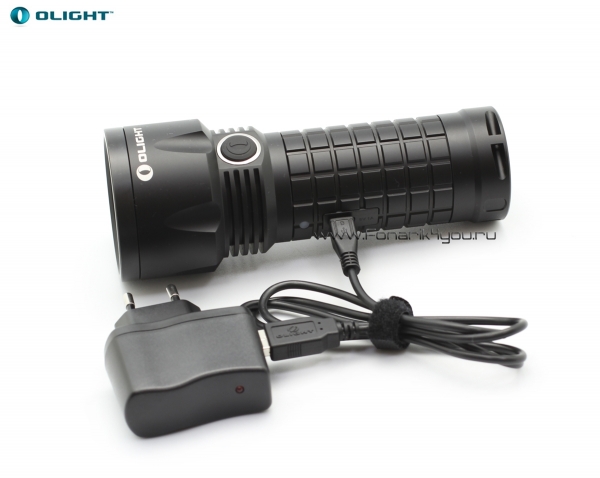

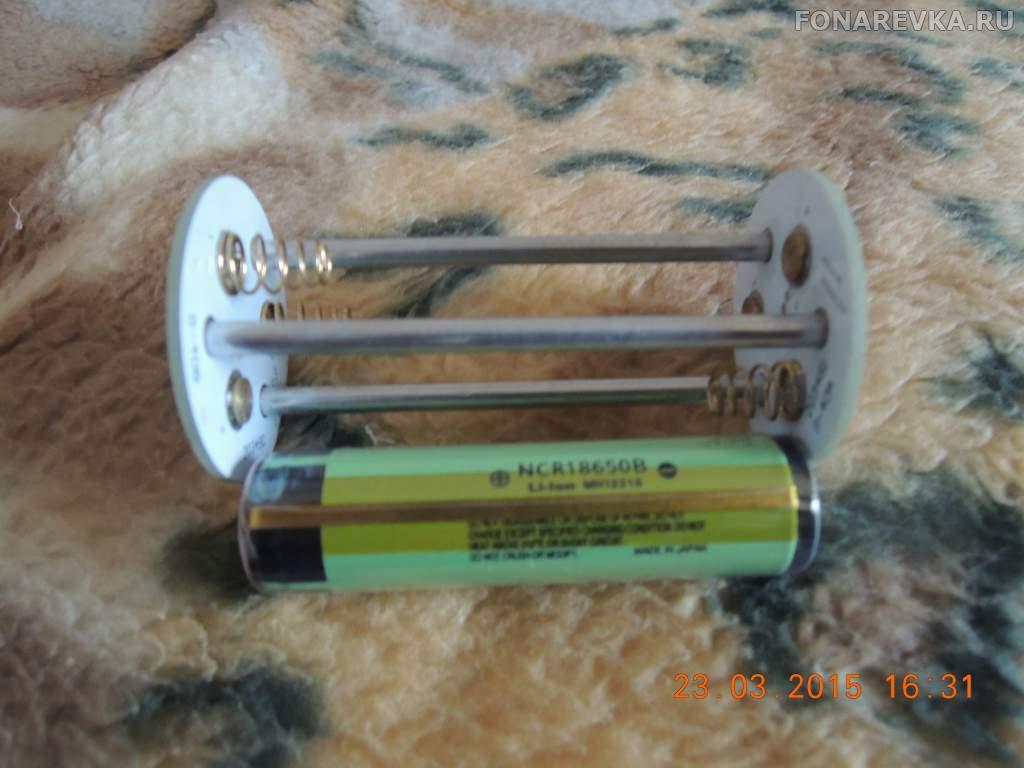

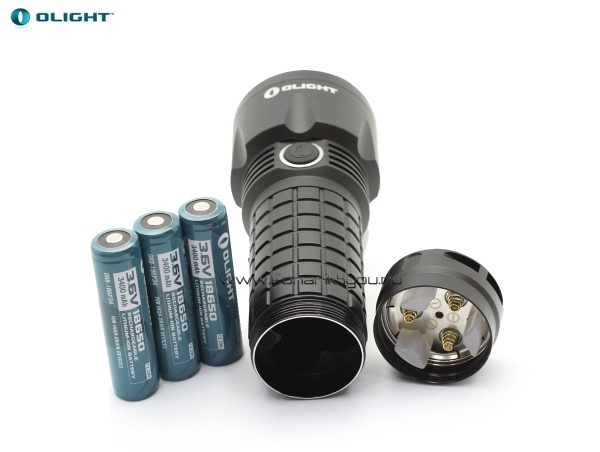

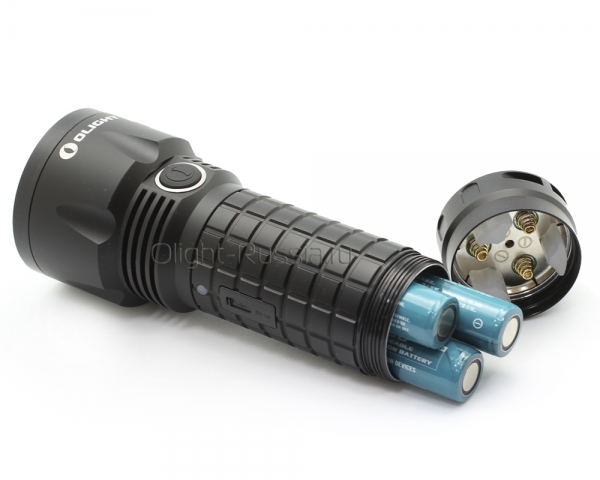

Под новый блок питания можно переделать карманный фонарь цилиндрической формы, в котором разместить 3 таких аккумулятора + маленький выключатель + стабилизатор на всего лишь одной небольшой микросхеме на выходное напряжение 5 или 6 вольт с тремя ножками, после который питание и вывести для подсоединения к мд.

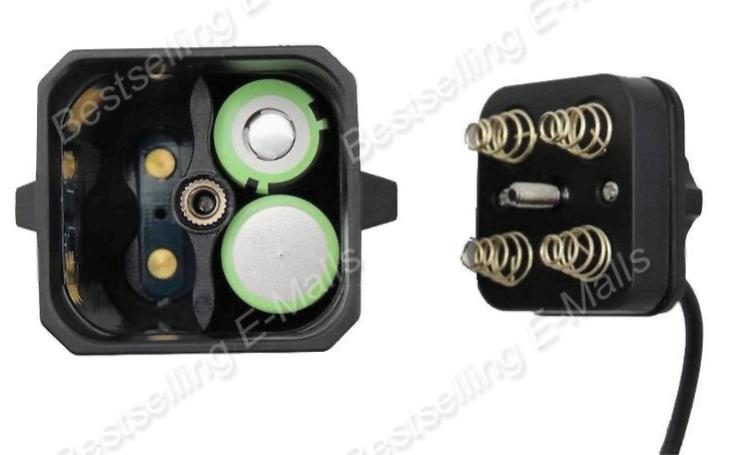

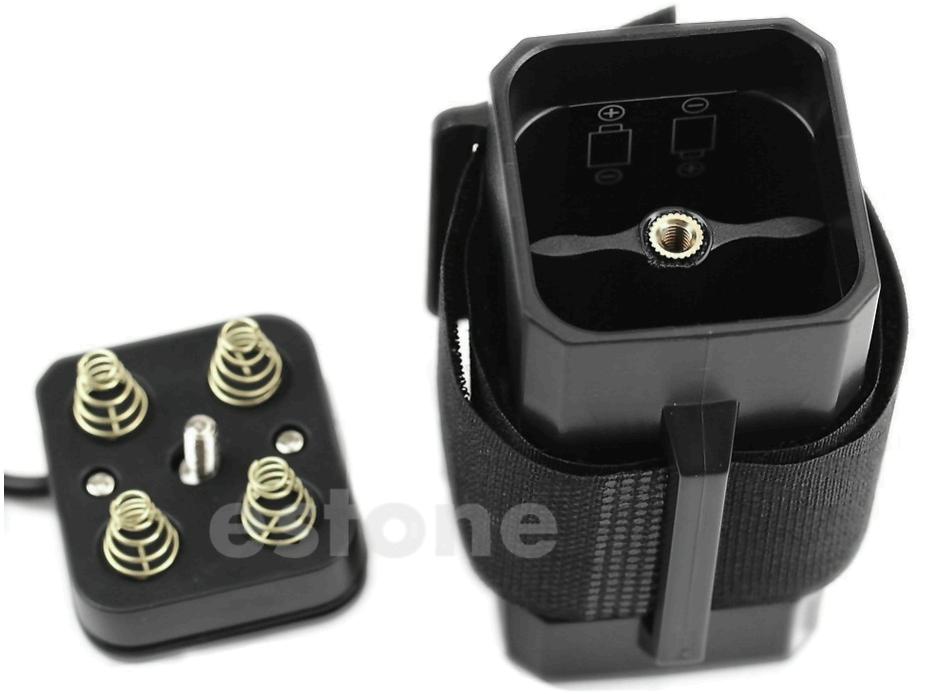

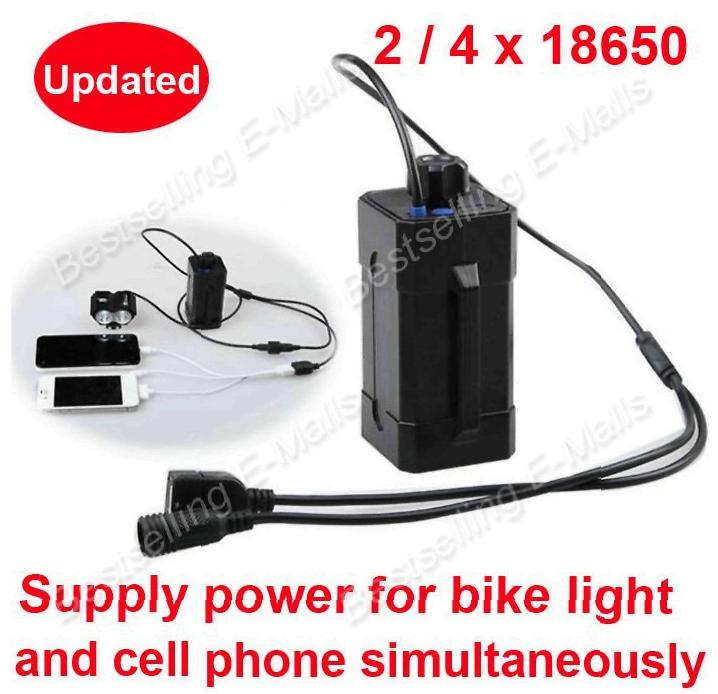

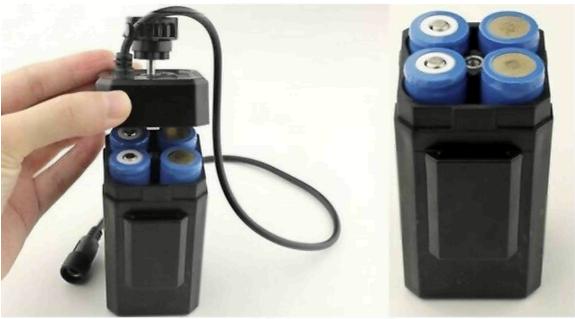

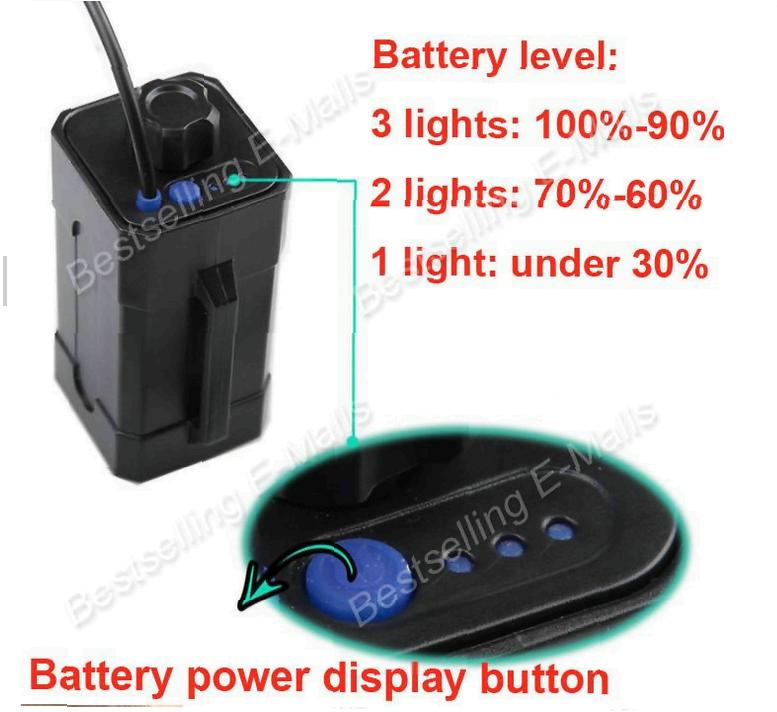

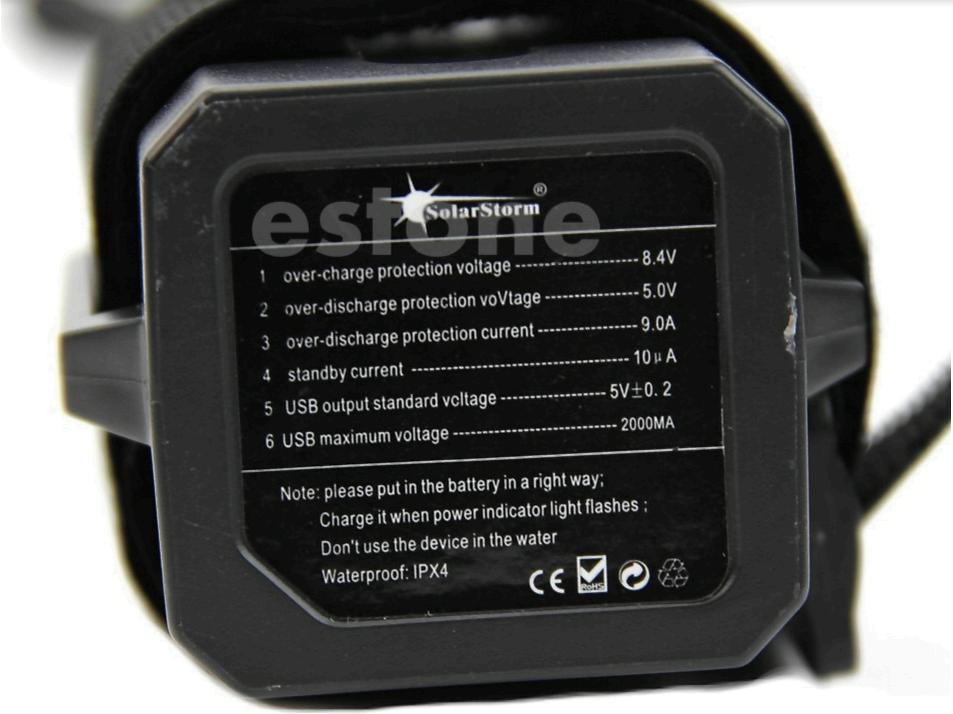

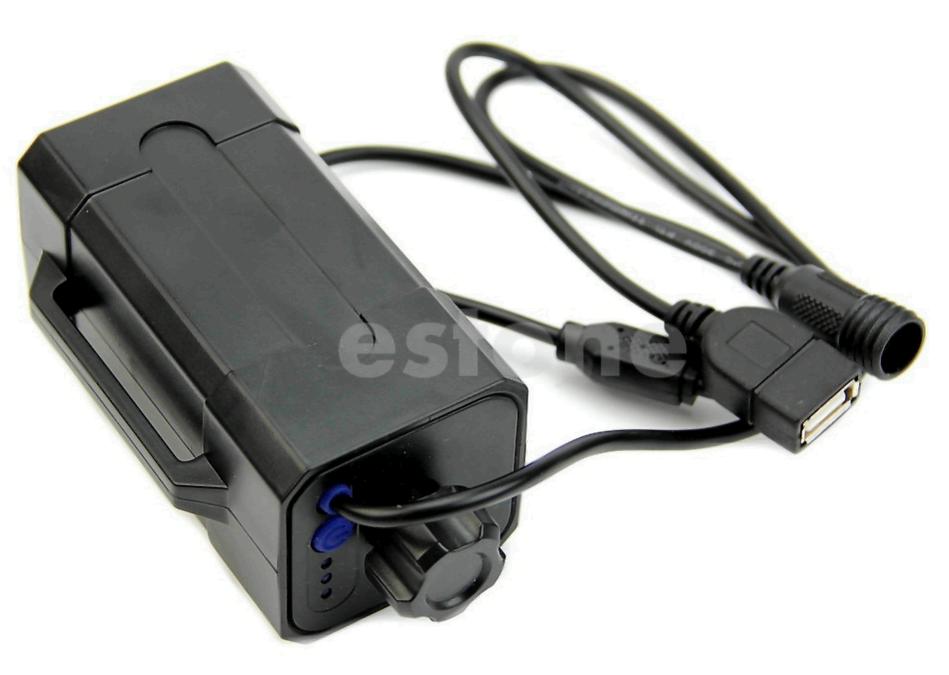

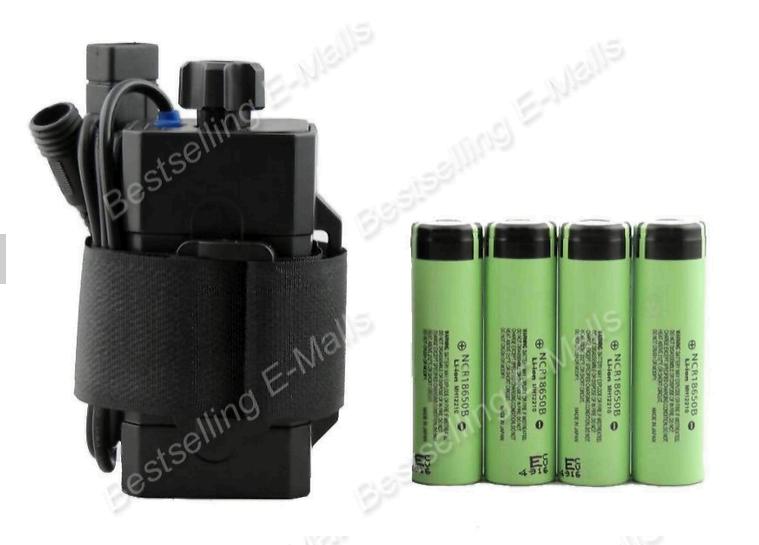

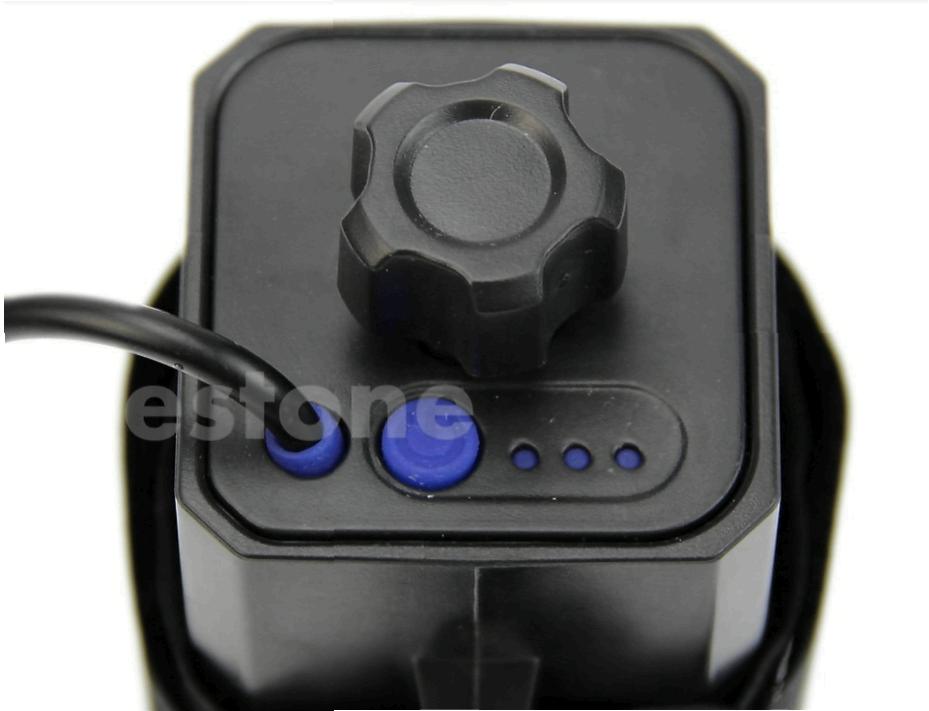

Можно приобрести почти готовый блок с 4-мя аккумуляторами, но там можно ставить и по 2 шт, а не по 4. С usb-выхода из этой конструкции выходит как раз 5 вольт, которых будет достаточно.
В самом мд можно встречать приходящее напряжение через обычный кремниевый диод, который не пропустит на схему напряжение при ошибочном подключении к блоку плюса и минуса, так как такие диоды пропускают ток только в одном направлении.
Внешнее питание может быть с очень большим запасом работы и может даже со временем вообще убрать из ЭБ батарейный отсек со всеми батарейками, которые занимают там полезный для охлаждения схемы объём воздуха, особенно в жарких регионах страны летом?




Вложенные эскизы изображений

[wouwou]

И ещё

Вложенные эскизы изображений

[Руся]

Все эти движухи, с питанием "Б-5" фигня.
Вполне хватает АА акумов GP

Да уж. Вот к чему нет претензий, так это к питанию. Но отдельные граждане хотят заморочится Не будем им чинить препятствий

Есть варианты, на которые можно обратить внимание.
Под новый блок питания можно переделать карманный фонарь цилиндрической формы, в котором разместить 3 таких аккумулятора + маленький выключатель + стабилизатор на всего лишь одной небольшой микросхеме на выходное напряжение 5 или 6 вольт с тремя ножками, после который питание и вывести для подсоединения к мд.
Можно приобрести почти готовый блок с 4-мя аккумуляторами, но там можно ставить и по 2 шт, а не по 4. С usb-выхода из этой конструкции выходит как раз 5 вольт, которых будет достаточно.
В самом мд можно встречать приходящее напряжение через обычный кремниевый диод, который не пропустит на схему напряжение при ошибочном подключении к блоку плюса и минуса, так как такие диоды пропускают ток только в одном направлении.
Внешнее питание может быть с очень большим запасом работы и может даже со временем вообще убрать из ЭБ батарейный отсек со всеми батарейками, которые занимают там полезный для охлаждения схемы объём воздуха, особенно в жарких регионах страны летом?

Лучше сделать зонт из солнечных батарей. Как раз для жарких регионов Займитесь! Экологически чисто, халявная энергия. Сплошные плюсы!

Ведь у АКА раньше была зарядка для детекторов на солнечных батареях.

Сообщение отредактировано Руся: Mar 17 2017, 12:50

[asgo]

Да уж. Вот к чему нет претензий, так это к питанию. Но отдельные граждане хотят заморочится Не будем им чинить препятствий
Лучше сделать зонт из солнечных батарей. Как раз для жарких регионов Займитесь!  Экологически чисто, халявная энергия. Сплошные плюсы!

Ведь у АКА раньше была зарядка для детекторов на солнечных батареях.

Ага, уже едет ко мне на ремонт прибор от кулибина после попытки подсоединить внешнее питание. Хорошо только два стабилизатора полетело, могло быть хуже.

[wouwou]

Лучше сделать зонт из солнечных батарей.

Нужна была бы слишком большая площадь для приёмников солнечных лучей.

после попытки подсоединить внешнее питание.

Защитный диод внутрь конечно он не поставил или поставил неправильно?

Хорошо только два стабилизатора полетело, могло быть хуже.

Про необходимость стабилизатора внутри альтернативной батареи, предварительно срезающего напряжение питания до предусмотренного конструкцией, тоже ведь написал. Такой стабилизаторик можно встроить в корпус новой батареи в последовательной цепочке "батарея акумов + выключатель + стабилизатор = ЭБ"

на ремонт прибор от кулибина

Так то кулибин, а не Кулибин

ЭБ сигнума же избавили от кучи батареек внутри корпуса или кроны, хотя если там на одной только катушке токи более 0,3А то ему хватило бы её меньше чем на полчаса. Конечно, если 0,3А текущие токи и плюс токи самой схемы, то должно быть уже заметно тепловыделение, которое нужно както отводить.
Интересно, а какое максимальное потребление тока у беркута, особенно в турборежиме?

[sss]

Некоторые преобразователи имеют одно не хорошие свойство - давать шумы по питанию...

[wouwou]

Некоторые преобразователи имеют одно не хорошие свойство - давать шумы по питанию...

Не некоторые, а практически все, если не шунтировать выход стабилизатора каким-нибудь электролитом, сглаживающим эти пульсации. Но... это когда речь идёт об установке таких стабилизаторов в сетевых блоках питания, а тут мы имеем вопрос о срезании лишнего напряжения от гальванических источников питания - аков, батареек, у которых никаких пульсаций нет от природы, а значит и на выходе их тоже нет.
Если вы конечно не перепутали стабилизаторы с преобразователями, которые нам тут не нужны, ведь нам нужно лишь срезать лишки от имеющегося и, хотя в самом ЭБ детектора есть и свой внутренний стабилизатор на входе, всё равно для него заоодно будет поддерживаться стабильное напряжение с блока питания, с которого более длительное время ему будет поступать на вход стабильное напряжение.
Другими словами, как только вы включаете свой мд, то есть нагрузку, то с этого момента батарейки начинают терять и терять свой вольтаж, а иногда это очень даже заметно, особенно при включении турборежима. А если у ваших батареек суммарное напряжение больше чем нужно, то после прохождения стабилизатора на выходе поддерживается именно то что нужно мд, но долгое время не просаживается оставаясь стабильным потому, что стабилизатор автоматически поддерживает на выходе именно такое напряжение, на которое рассчитан, как бы выгребая для этого энергию от высоковольтной цепочки батареек, которая стоит перед ним - на батарейках напряжение и ёмкость потихому падают, а на выходе стабилизатора напряга длительное время остаётся неизменной. Так сказать, ваш мд и через час, и через 10часов, и через 15 работает так, словно на новеньких элементах АА

Всего лишь такая мелочь, уж можно место поискать? https://www.chipdip.ru/product/l7806cv



Вложенные эскизы изображений

[ArturS]

Мужики-поисковики, вы меня спросите, я с самоделками хожу ос самого начала.
"Б-5" купил, хотел чего нить цивильное.
18650 оч не плохи и на шару много есть. Все мои самоделки от них питаются. И фонарь с 18650.
Три фирменных, умных, зарядки, многоканальные.
Я по началу, тож хотел к "Б-5" приколхозить 18650, передумал эстетику ломать. 2500АА вполне справляются. В рюрзаке, запаска из батареек.

[sss]

Просто сначала подумал: вы хотите "стандартную повербанку на 5вольт" сваять на преобразователе ...
А вы очередной обогреватель на линейном стабе изобрели...
Т.е. вы берёте две литевых банки ( 6,6- 8,4в. ) и через стаб , а когда напряжение дойдёт до минимального входного, для данного стаба, он выдет из режима стабилизации уже будет гнать, напряжение "какое есть" в плоть до 4,1в. когда прибор сам отрубит напругу.

[ArturS]

Прежде 18650 глючить будут. Они меньше 3 вольт плохо работают.
3,2 их

[wouwou]

тож хотел к "Б-5" приколхозить 18650, передумал эстетику ломать.

Нередко бывает так, что когда уже вышла гарантия, то некоторым вещам, используемых на улице не только хочется тюнинговать до большей практичности, но даже и в ущерб дизайну, чтобы не зарились на красоту. Хотя самоделки могут быть сделаны довольно симпатично

В рюрзаке, запаска из батареек.

Это в любом случае правильно, тем более для тех, кто на копы на чём нибудь ездит.

[ArturS]

Ну вот так вот выглядит самоделка.
Сам я только датчики делаю, в основном для себя.
Ну и "Беркут" на штанге "марс" прикольно смотрится.

Вложенные эскизы изображений

[wouwou]

Просто сначала подумал: вы хотите "стандартную повербанку на 5вольт" сваять на преобразователе ...
А вы очередной обогреватель на линейном стабе изобрели...
Т.е.  вы берёте две литевых банки ( 6,6- 8,4в. ) и через стаб , а когда напряжение дойдёт до минимального входного, для данного стаба, он выдет из режима стабилизации уже будет гнать, напряжение "какое есть" в плоть до 4,1в. когда прибор сам отрубит напругу.

Ожидалось что-то вроде этого замечания, но сковородок там не ожидается. Собственное потребление у таких микросхем без нагрузки очень невелико, а потребляемый детектором ток не настолько велик чтобы сильно его греть, хотя в любом случае было бы неплохо, если бы взять какой-нибудь медный какал царского происхождения, просверлить в нём отверстие и приладить к нему стабилизатор. Получится царский теплоотвод, а какого из царей или цариц выбирайте уже сами Энергии от 3-х !! современных последовательно соединённых 18650 х 3400mAh вам хватит на много. К тому же стабилизатор не тоже самое что и ограничительный резистор, на котором всегда рассеивается сбрасываемая мощность, а автоматическое устройство со всеми делами на этот счёт. Даже от разобранной батареи ноутбука аки будут подолго стараться.
По поводу преобразователя идея всё-таки очень перспективная, тем более что одна конструкция другой рознь и не малая. Знаю пацанов, которые от одной литиевой маляшки кормят цифровые мультиметры, которым нужно 9 вольт, именно через преобразователи из Китая, а платки такие миниатюрные, что диву даёшься. Ничего не глючит и показания приборчиков очень точные. Вкрайняк, как уже отмечалось выше, никто не мешает на выход добавить компактный электролитический конденсатор, хотя некоторые конструкции и его уже тоже имеют.

Прежде 18650 глючить будут. Они меньше 3 вольт плохо работают.
3,2 их

Литий-ионные нормально выгребаются большими токами до 2,4 вольта, токами 0,5-1А нормально гребутся и до 2,2-2,0 вольт, а литий-полимерные примерно до 3-х. Откуда у вас литий-полимерные аки или зачем они вам, ведь это не квадрокоптер нужно кормить, а металлодетектор? Литий-полимерки ужасно капризны и вообще показали себя взрывоопасными, для наших целей не нужно их рассматривать вообще.

Самодельщики могут и дальше разгуляться, встроив в новый БП платку для балансировки 3-х литиевых аков с возможностью заряжать блок питания своей мдшки прямо на месте, просто подключив к нему зарядной блочок как к телефону

Сообщение отредактировано wouwou: Mar 17 2017, 15:25

Вложенные эскизы изображений

[ArturS]

Литий-ионные нормально выгребаются до 2,4 вольта, а литий-полимерные примерно до 3-х.

Ну да, ну да, а то я их не просаживал
До трёх вольт, на банке, прибор адекватен, ниже начинает чудить.
Да, я вам не приказчик. Хотите, делайте.
Но можите забыть про показометр зарядки на "Б-5"
Питание беркута 4-6 вольт

Сообщение отредактировано ArturS: Mar 17 2017, 15:15

[wouwou]

До трёх вольт, на банке, прибор адекватен, ниже начинает чудить.

Вы имеете ввиду если питать беркут от одного литиевого аккумулятора по типу как когда-то было у сорекса с одним небольшим литиевым элементом размера 14500 (как у никелевых АА)?
