"Беркут-5" - новый прибор фирмы "АКА"

[ArturS]

Вы знаете, вот уже несколько десятилетий не меняется схема, принцип, металлодетектора. Что у дешевых что у дорогих, что у брендов, что у самоделок.
Из железа уже ничего не вытянуть.
"новые" приборы, это всего лишь результат замены компонентов ДИП на СМД.
А вот применение процесоров, немного подстегнуло, но там тож есть свои ограничения. Например применение дорогущих кодеков....
В результате, развитие идёт в сторону улучшения дискриминации прибора.
За глубину, боремся только величиной датчиков. Ну и глубинники типа ТМ800

[Weiverio]

Ребята а можете скинуть фото обновленного Б5 с новой панелью. Спасибо.

[ArturS]

http://aka-md.ru/index.php/produktsiya/berkut-5

[ArturS]

Не большинство с алюминием, а только АКА
Для снижения веса, на 10" датчике -100грам.
Самоделки делаю медью. И 0,2 РХ

[ArturS]

Там не нужно идеально в ряд.
Сильно растёт межвитковая ёмкость, в МД это зло

[ArturS]

Универсаль это вот так, и совсем не виток к витку.

[ArturS]

А в остальном, возможно Вы и правы.
однако!
На форуме самодельщиков, по этому поводу отличная информация.
Ну и технологичней в производстве, массовом, мотать виток к витку.Там станки это делают, и с самоспекающимся проводом в добавок.
Нам самодельщикам, достаточно и "внавал".
Тем более в "беркут-5" не вытянуть максимум с частоты резонанса. И-БО смещение от резонанса автоматом.

Сообщение отредактировано ArturS: Mar 10 2017, 17:29

[ArturS]

Думаю это довольно таки специфичная инфа для данной темы.
Многим не понятно и скучно.
А обсуждать мы можем бесконечно. И-бо в мире МД строителей, до сих пор не пришли к единому мнению.

[ArturS]

Мая, датчики проверяет перед продажей)))
Да и производство у меня штучное, гнаться за количеством смысла нет, и так не берут. за двадцать баксов датчик хотят.
Ну короче, я понял, все делают "в навал" от этого , якобы теряют.
Перейдём к

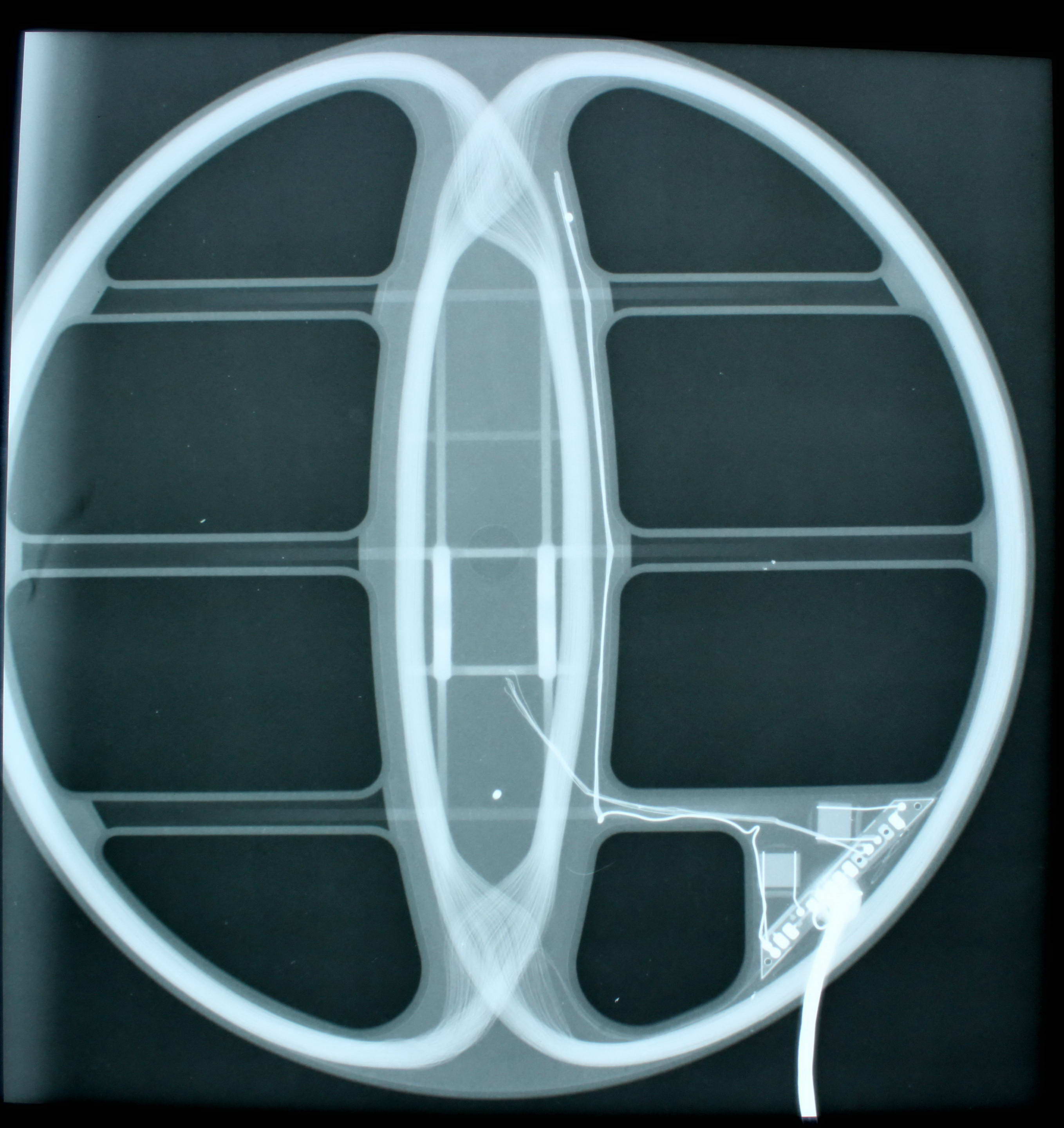

Как они умудряються с такой технологией пятак на 60см


Вложенные эскизы изображений

[ArturS]

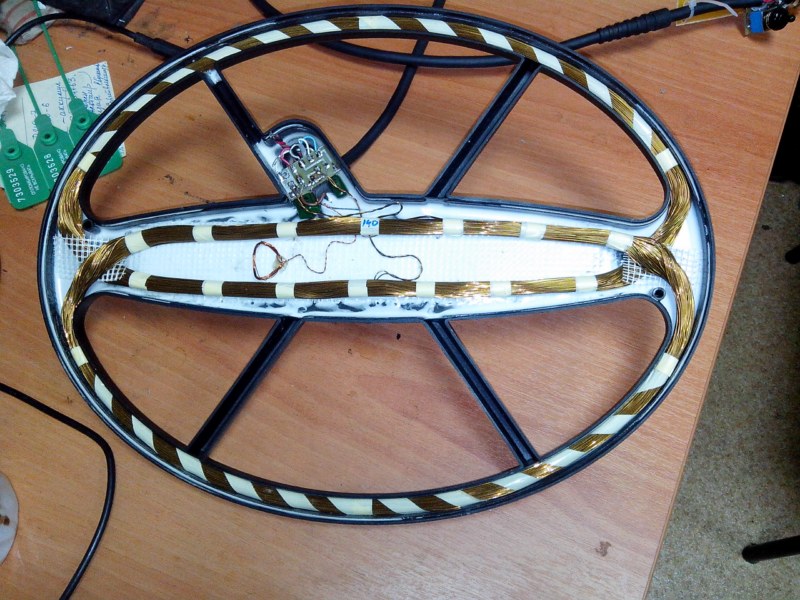

А тут просто фотка


Вложенные эскизы изображений

[nagares]

Мая, датчики проверяет перед продажей)))
Да и производство у меня штучное, гнаться за количеством смысла нет, и так не берут. за двадцать баксов датчик хотят.
Ну короче, я понял, все делают "в навал" от этого , якобы теряют.
Перейдём к
Как они  умудряються с такой технологией пятак на 60см

Это рентген что ли? А что неправильного? - разъясните пожалуйста

[ArturS]

как говорит товарисч xexit, всё не правильно
Про распушенные места пересечения обмоток, алюминий, и про "в навал" и про не стянутые обмотки. Хотя для чего их стягивать если там "в навал"
Короче сплошные косяки.
А монетку на 50-60см берёт, диву даюсь.
Это если его, датчик, сделать по всем правилам-правельным, сразу прирост на 50% или на 5% нужно пробовать, только вот желания нет.
Звеняйте, не удержался от ёрничания. Каюсь, грешен.


Сообщение отредактировано ArturS: Mar 10 2017, 18:33

[nagares]

А то, что "медная" катушка на 10" куда лучше чем парамагнитная на 13", а иногда и больше, то это вина не основателя прекрасной, а возможно и самой лучшей принципиальной схемы ЭБ в мире АКА Electroniks LTD Industrial Company, до сих пор не повторённой ни кем из производителей нынешних мд, которые сегодня мы можем увидеть на рынке.

Для кто то на форуме делал медные катушки и двухчастотные тоже, и что то не наблюдалось восторженных отзывов по ним. Не спорю что медь лучше, но если бы настолько было бы лучше наверное народ заметил бы.

[K-52]

Давайте, на этом остановимся.
В этой теме обсуждается прибор, а не датчики для него,.
В последних сообщениях используется масса околонаучных заявлений, опровержение которых не имеет смысла.
Для понимания процесса обратитесь к школьным урокам физики.
Основные понятия:
Частота контура - зависит от индуктивности обмотки и ёмкости конденсатора;
Добротность контура - напрямую связана с сопротивлением обмотки.
О материале провода никакой речи не идёт - учите физику. (сопротивление зависит от коэффициента электропроводности материала и сечения).
Ни о каком "КПД" катушки речи быть не может - такого понятия не существует.
Если вы в теме - оперируйте общеизвестными физическими принципами, пожалуйста, лучше, в теме, посвящённой катушкам.
Да, ещё - паразитная индуктивность возникает при минимальном приближении проводников между собой. Она никому не мешает, в основном, за исключением её изменения из-за температуры. Чем ближе проводники друг к другу, тем больше ёмкость, тем больше её зависимость от температуры. Я думаю, профессионалам это известно.

Сообщение отредактировано K-52: Mar 10 2017, 22:46

[BOBeer]

Я тоже раньше хотел увеличить ток в катушку и ходить с 10ДД как с почти глубинной ( и ни кто вам не мешает самому сейчас намотать какую хотите и как хотите! за одно и проверим )! Но про грунт то вы не забыли? Да и Сига душит народ постоянно!

Кроме удельного сопротивления на добротность катушки влияет ещё два фактора:
1.Скин-эффект
2.Эффект близости витков - это как раз о наводках и ровной намотке!
Можете почитать в инете есть инфа.

Сообщение отредактировано BOBeer: Mar 11 2017, 11:49

[ArturS]

Мужики, мож всёж в тему по датчикам? А?
до бана не далеко
Я лично, не против подискутировать. Но в соответсвующей ветке, или в личке

Сообщение отредактировано ArturS: Mar 11 2017, 12:05

[BOBeer]

Всё последнее сообщение, т.к К-52 велел прекратить безабразие !

Действительно, при фиксированных длине и диаметре намотки, фиксированном числе витков и при намотке с шагом, если мы начинаем увеличивать диаметр провода - промежуток между соседними витками уменьшается, что ведет к усилению эффекта близости. Однако причинно-следственная связь здесь однозначна: витки сближаются - эффект близости усиливается. Увеличение диаметра провода здесь играет второстепенную роль и его нельзя рассматривать не учитывая шаг намотки.

[ArturS]

Теоретики, блин
Вы бы хоть с десяток датчиков мотанули, шелуха мигом слетит.

[ArturS]

Вытягивают "кольцо" для увеличения площади сканирования за проход.
Некое подобие ДД.
В ДД элипс играет другую роль, уменьшение влияния грунта.
ВСЁ это есть на форуме самодельщиков мд4у.ру.
Я там завсегдатай.
(типа просю)

Сообщение отредактировано ArturS: Mar 11 2017, 12:23

[ArturS]

Ещё раз для
почитайте на спец форуме, посмотрите в ютубе, там есть всё. И тесты и научные формулы, реальных паятелей-мотателей-теоретиков и практиков.
Всё Ваши вопросы были обглоданы ещё лет десять тому.
