"Беркут-5" - новый прибор фирмы "АКА"

[asgo]

Собственно вот тут http://aka2000.ru/zapchasti.html
Это разве не ваш сайт?

Это клон сайта АКА. Берут у меня Сигнумы ПРО на продажу.
Вот настоящий сайт АКА: http://aka.2000.ru

Сообщение отредактировано asgo: Feb 15 2017, 14:34

[Семён Баринов]

Это клон сайта АКА. Берут у меня Сигнумы ПРО на продажу.
Вот настоящий сайт АКА: http://aka.2000.ru

Всё дело в точке. Но у них надо признать, цены на МД дешевле, чем на официальном сайте.

[asgo]

Всё дело в точке. Но у них надо признать, цены на МД дешевле, чем на официальном сайте.

У всех дилеров цены дешевле, чем на оф. сайте.

[ArturS]

Здравия всем камрады.
Если не в напряг, всем владельцам "Беркут-5" есть просьба.

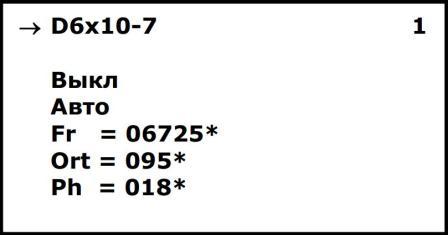

Кому как легче, сфоткать или переписать показания окна настройки датчика.
Мне необходимо для статистики, у кого как работает.
Буду благодарен за труды.
Выложите в теме, если не трудно.
Всем ответившим огромное спасибо.

Вложенные эскизы изображений

[K-52]

K-52
Александр. есть несколько вопросов относительно настройки датчиков.
.......

Ответил по e-mail

[Вик...тор]

Здравия всем камрады.
Если не в напряг, всем владельцам "Беркут-5" есть просьба.
Кому как легче, сфоткать или переписать показания окна настройки датчика.
Мне необходимо для статистики, у кого как работает.
Буду благодарен за труды.
Выложите в теме, если не трудно.
Всем ответившим огромное спасибо.

Старый блок , катушка 15 х 3 кгц



Новый блок , та же катушка

[Хром]

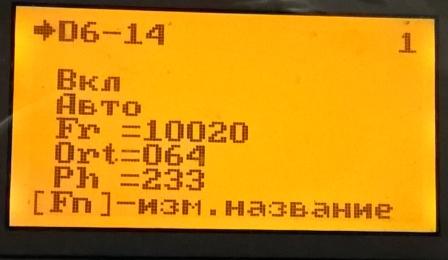

Если интересно не стандартный датчик с не стандартной частотой, прошивка 5.18.1 , катушка 8" 10 кГц.

Вложенные эскизы изображений

[ArturS]

Если интересно

Ух ты у меня точно так

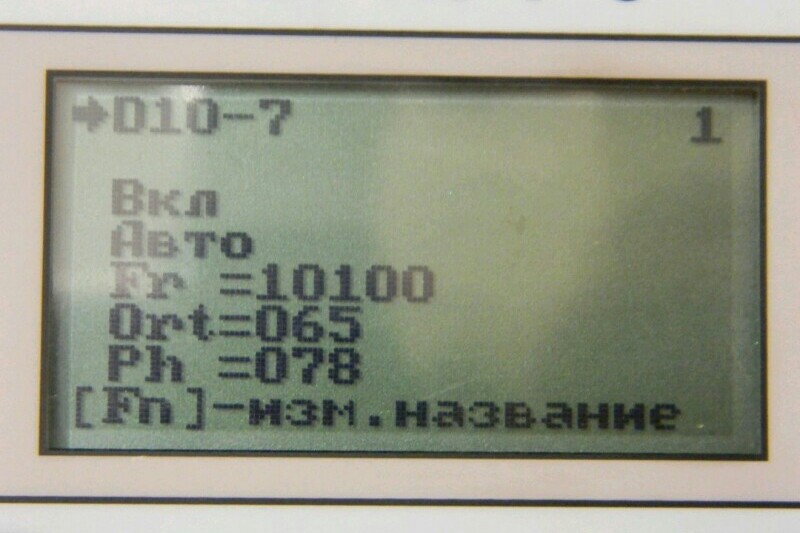

В моём самодельном. Фазу переворачивал, сначала кнопкой, после перепаял концы РХ, и фаза (Ph) стала привычно отображаться.
У Вашего как с отстройкой от грунта?
Как по дальности в тестах на 5 копеек СССР?

Сообщение отредактировано ArturS: Feb 16 2017, 20:49

Вложенные эскизы изображений

[Семён Баринов]

Вопрос пользователям Беркута с прошивкой 5.13 и тем кто с прошивки 5.13 перешёл
на последнюю доступную на сегодняшний день.

Как считаете, есть смысл озадачиться пересылом прибора в АКА для изменения прошивки, или смена прошивки не критична и особой надобности нет?
И ещё прошу сориентировать по цене, этой операции. Спасибо.

[Мурлокотам]

Господа, на сайте АКА представлены трёхчастотки, подойдут ли они для Береута и есть ли в них какой то смысл или это всё от лукавого!?

[ArturS]

Подойдут, как родные.
"Б-5" чётко заточен под данный девайс.
НО, есть проблема в качестве "трёхчастоток"
Тут, как кому повезёт. Мне не повезло. Да и дорогие они.
Смысл есть однозначно.
Во первых как разведочный датчик. Можно по быстрому "пробить" место на разных частотах.
Можно сомнительный сигнал пропикать на разных частотах.

[ArturS]

Какой смысл тогда менять только частоту, не меняя размер?

Смысл, "Разведочный датчик"
Он априори должен быть универсальным середнячком.
Смысл что именно по быстрому, можно разведать основной тип металлов. На не изведанном месте.
Как вариант, датчик на 10кГц ДД-10" середнячёк.
То что Вы говорите о "мусорках" и пр. там специфический поиск и спец датчики.
В идеале, поисковику необходимо иметь, три типоразмера по три частоты. Это на минутку девять датчиков.
Я могу себе такое позволить с самоделкой.
(но не делаю так по сложности исполнения такого. Таскать с собой три датчика это уже проблема

Сообщение отредактировано ArturS: Feb 21 2017, 12:05

[GarryPank]

Смысл трехчастотки в способности работать приемлемо в разных условиях на разные цели. Сырой, сложный грунт, наличие горячих камней и т.п. - 3 кГц, мелкие слабопроводящие цели - 14 кГц. семерка универсальная. Все преимущества и недостатки этих катушек очень хорошо расписал недавно Сергей Землеройк, можно найти в его постах.
Естественно трехчастоткой не стоит ограничиваться, но как основная она не плоха, сугубо ИМХО.

[олег иванов]

У товарища прошлой весной 3частотка дико глючила от влажности. 1частотка работала стабильно

[ArturS]

У меня, трёхчастотка не глючила. Просто оборвался кабель. ЭПО затекла внутрь и переломила.

[asgo]

У товарища прошлой весной 3частотка дико глючила от влажности. 1частотка работала стабильно

На какой частоте она глючила, он уточнил?

[ArturS]

Сергей, у меня в датчике, были только "глюки" с переключением частоты. Иногда отваливался датчик. Личилось перезагрузкой или адаптацией. Такой прикол был раза три, за два месяца. А после просто перелом и труп.

Сообщение отредактировано ArturS: Feb 21 2017, 13:13

[ArturS]

Сделать можно всё вопрос в другом, сможете ли ВЫ с таким датчиком эффективно искать, в реальном поиске, на реальном грунте, чернозём или глина.
Про "более слабую проницаемость" высоких частот в грунт, это утка, имеющая под собой лишь маркетинг а не физическое обоснование. В тестах по тому же пятаку Е2, датчик равного диаметра с высокой частотой может и выиграть у низкочастотного. Чувствительность общая датчика с повышением частоты лишь растет... но не только к "монетам" к сожалению.
При одинаковых исходных (размер, чуйка). При учете того, что чем ниже частота, тем выше ток идущий на датчик. Ток компенсирует падение чувствительности из-за понижения частоты. Иначе низкочастотник совсем "отупеет". Понижение и повышение частоты имеют свои "мед" и "деготь". Их просто надо знать, и использовать там, где сильные стороны важнее.
Мелочь теряется низкочастотниками как раз по причине более низкой чувствительности. А вот по крупной монете сравни сам, если есть оба элипса, высокочастотный в тесте зацепит даже и поглубже. Вот только далее тестовой площадки, ты сам его "подрежешь" к таким целям, даже просто начав пропускать мимо ушей такие сигналы с ним, коих будет гораздо больше, чем целей в грунте. Хочешь руль на 14кГц? Выиграешь все тесты по глубине у кого угодно. А после первого реального поиска, особенно весеннего, забросишь в дальний угол.

Сообщение отредактировано ArturS: Feb 21 2017, 13:49

[ArturS]

Разве я, не то же самое написал?

... Чувствительность общая датчика с повышением частоты лишь растет... но не только к "монетам" к сожалению.
... Хочешь руль на 14кГц? Выиграешь все тесты по глубине у кого угодно. А после первого реального поиска, особенно весеннего, забросишь в дальний угол.

К стати!
всё что Вы тут пытаетесь пояснить, очень замечательно ложится в теорию построения датчиков к приборам "Фортуна" и "Квазар". Там вот на определенную частоту. ещё и витками, толщиной провода играют. Что в конечном итоге даёт более чувствительный датчик.
Про КУ входного ОУ я умолчу. В тех приборах вход, настраивается на максимум частоты 8кГц, и любой датчик, с 18кГц например, будет уже менее эффективен.
У датчиков АКА контура ТХ и РХ равны. Частоты задаёт лишь конденсатор в контуре. Нет там никаких микросхем.
И основная частота "Беркут-5" 7кГц так настроен сам блок. Из фишек, програмно сдвигается частота, от максимума.
(это так, по теории построения датчиков на определённую частоту)
И что мы имеем на выходе?
Универсальный прибор с универсальным датчиком. На 7кГц или с трёхчастоткой, вокруг 7кГц
Что лично мне, нравится.

Сообщение отредактировано ArturS: Feb 21 2017, 17:48

[podvox]

На самом деле поднята интересная тема.Даже не сомневался что как положено с изменение частоты подключаются или наоборот витки катушки и емкости . Хорошо не клюнул на переключалки.
