Бюджетный МД от АКА, Сорекс, (проект), И его модификации

[PIPEC]

если литьё качественное то и надежность не пострадает,мыж все на литых дисках ездим и ничего....

[Fishki]

ГМЗ+ чЁ, на запах реагирует? Как "какашка" может быть электромагнитной?

У меня сигнум на них то же цветной сигнал дает ))

[ВаДяН]

Все зависит от типа ВТП. А без него- около 50см.

Львович, я имел ввиду в собранном (разобранном ) для поиска виде. Как двух коленка или трёх? Используете для модернизации двух коленку, судя по всему? Или отдельно заказная вся штанга?

[PIPEC]

Виктор Олегович,когда наступит то время когда можно будет везти в свои СОРЕКСы на переделку в PRO версию???
у коллег уже от внесезонья крышу рвет,о какашках разговаривают... а так будет чем заняться ,PRO поизучать,в руках повертеть....

[real_starosta]

А если цена за каждое изменение проги в приборах АКА будет измеряться многими нулями, то это значит что общим дедушкой инженеров АКА был Троцкий... Лев, кстати. И тогда это полный пипец. Для тех, кто успел подсесть на приборы АКА

Я основательно подсел на продукцию АКА-на руках один из первых 7270, дважды ремонтированный, резаный-обрезанный. Чувствую себя спокойно, сижу ровно, менять пока не собираюсь, к весне прошьюсь и в поля! С пипец сталкивался-очень приятный молодой человек-не так страшен чорт, как его малюют!!!
Каспер, оставть нам Львовичей на растерзание!!!

[chek52]

Вопрос-что делать с участком кабеля непосредственно у катушки? Как его "обездвижить", что архиважно, при таком сдвиге?

[PIPEC]

пошить бандажик с липучкой...

[Lvovich]

Если это правда литьё (уж не знаю под давлением или центрефуга), то дождёмся отзывов первых владельцев (пузырьки, раковинки и т.д. покажут на ск-ко это надёжно)
Но конструкция выглядит симпатиной, хотя можно было сделать тот же кронштейн из штампованных деталей (проще оснастка, дешевле изготовление, технологичней), но внешний вид посрадал бы.
Добавим смещение оси относительно центра (затяжка чем будет? Барашком?) чем фиксироваться от проворота будет?
Масштаб снимков како-то анти смотрибельный))) в аппаратах есть режим макро!

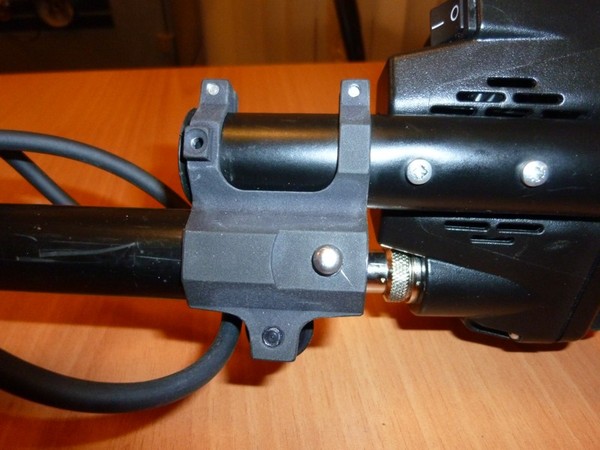

Это фрезеровка на ЧПУ. Фиксация от проворота традиционная- с помощью нажимной клипсы.

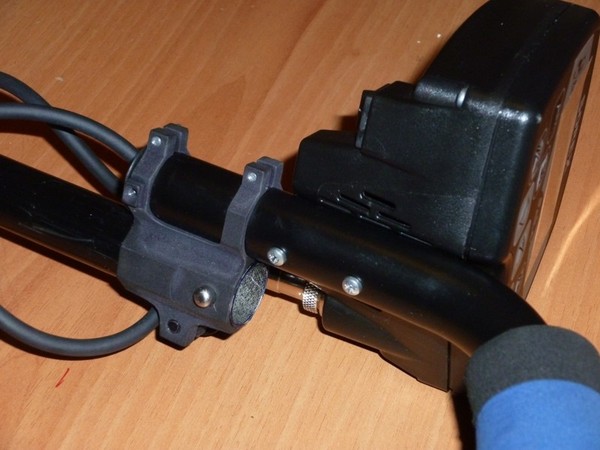

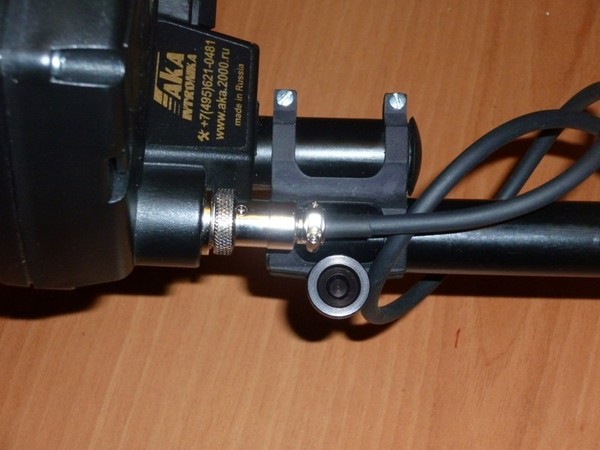

Ещё немного фото.

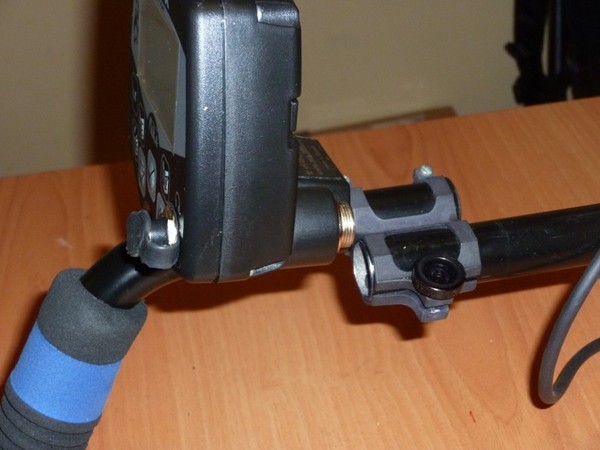

Штанга аналог трёхколенной. В компактном положении, от конца нижней штанги до конца верхней около 50 см. Обращаем внимание, что в месте установки сочленителя, штанга дополнительно "армируется" самим сочленителем. Так же отсутствуют ослабляющие отверстия на самой штанге. Таким образом эта конструкция, логично, прочнее традиционной. В прочности самого сочленителя, учитывая материал, мы уверены.

[Влади]

ГМЗ+ чЁ, на запах реагирует? Как "какашка" может быть электромагнитной?

Сухая коровья лепёха молчит, а свежая или подсохшая только с поверхности таки даёт хороший цветной сигнал...в ней содержится проводящий электролит и хотя проводимость невелика но размер достаточный - вот прибор и сигналит честно, цветом...ведь корова жрёт траву а в траве магнетита нет...

[ВаДяН]

Супер. Я первый покупатель. Одна за мной, договорились?
И традиционно повторю вопрос:
Сколько стоит данная штанга?

И наклеечку на блок мне в подарок, прикольная получилась.

[Unlimited]

Единственный плюс от такого кронштейна - это то, что провод можно пустить внутри нижних штанг (пАчти как майналаба)))

Сообщение отредактировано Unlimited: Jan 2 2011, 16:27

[chek52]

"Раз пошла такая пьянка" ,я бы предложил еще немного усложнить этот узел и изменить крепление блока,сделав его поворотным, оставив "ласточкин хвост".
Поверьте, намного лучше обзор.

[ВаДяН]

Единственный плюс от такого кронштейна - это то, что провод можно пустить внутри нижних штанг (пАчти как майналаба)))

Если провод от ВТП витой поставить, иначе не сложиться.

[Базилио]

Функционально может и удобно,но опять же отдает какой-то кустарщиной.Для кружка "умелые руки" может и пойдет,но для такой солидной фирмы,мое мнение,что не допустимо.Понятно,что хочется с минимальными затратами,достигнуть максимального успеха,вот это и губит.ИМХО.

[Unlimited]

Если провод от ВТП витой поставить, иначе не сложиться.

Провод в компактном состоянии можно наматывать на упоры подлокотника (ИМХО конечно, но витой провод приведёт к удорожанию прибора и плюс растягивание, сжатие будет "напрягать" кабельный ввод в катушку) так что проще смотать.

"Раз пошла такая пьянка" ,я бы предложил еще немного усложнить этот узел и изменить крепление блока,сделав его поворотным, оставив "ласточкин хвост".
Поверьте, намного лучше обзор.

Можно и поворотный забацать, с более жёстким креплением и без смещения по оси, но будет чуток посложнее (подороже).
Такие "оправки как на фото делаются на обычном токарном станке и притом машинное время занимает всего несколько минут, а если есть фрезерный, то можно сделать площадки под винты и облегчить конструкцию (как-то слышал делали такие же кронштейны для подствольных фонарей и прицелов на пневматику , так как стандартные не выдерживали отдачи...


Сообщение отредактировано Unlimited: Jan 2 2011, 17:04

[Багратид]

Наконецто красота и удобство S-штанги с компактностью без разборки костыля. Мне нравится.

[Lvovich]

Функционально может и удобно,но опять же отдает какой-то кустарщиной.Для кружка "умелые руки" может и пойдет,но для такой солидной фирмы,мое мнение,что не допустимо.Понятно,что хочется с минимальными затратами,достигнуть максимального успеха,вот это   и губит.ИМХО.

кустарщина..... наверно от того , что не нанесена порошковая эмаль. А сама деталь достаточно дорогая.
Возможно будут небольшие доработки сочленителя , в частности введения в конструкцию курка- защелки для более быстрой фиксации нижней штанги.

[PIPEC]

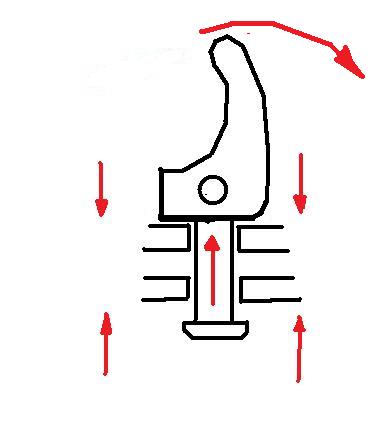

типа того?

Сообщение отредактировано PIPEC: Jan 2 2011, 18:45

Вложенные эскизы изображений

[Unlimited]

кустарщина..... наверно от того , что не нанесена порошковая эмаль.  А сама деталь достаточно дорогая.
Возможно будут небольшие доработки сочленителя , в частности введения в конструкцию курка- защелки для более быстрой фиксации нижней штанги.

Эксцентриковый зажим тоже неплохо))
а по травке пробовали с такой конструкией ходить? руку не выворачивает?
На счёт дорогая деталь не сказал бы))), если совсем дорого будет - могу организовать недорогое производство (только слегка переработать конструкцию придётся - гламур убрать, а жёсткость добавить)))

[Lvovich]

А если цена за каждое изменение проги в приборах АКА будет измеряться многими нулями, то это значит что общим дедушкой инженеров АКА был Троцкий... Лев, кстати. И тогда это полный пипец. Для тех, кто успел подсесть на приборы АКА

Коллега , не сгущайте тучи и не утрируйте. Без ложной скромности можем заявить , что на общем фоне наша политика по отношению к потребителю достаточно щадящая...хоть и не без недостатков. Или Вам нужны сравнительные примеры? В целом мы очень хорошо осознаем возможные сиюминутные результаты последствия действий в соответствии с нашим же тезисом-"чем выше уровень технологий - тем выше уровень возможного "разводилова". Очень контрастно видна реализация такого подхода на примере одной конторы из ближнего зарубежья... Пример примечателен еще и тем , что при практически нулевом уровне технологий.... Ну в общем понятно. Молодцы ребята .
