Видео-тесты разных МД от ВаДяНа., Объединённая тема.

[ВаДяН]

Понятно.

Неа. Ещё больше запутался.

Что тогда вырезка отрезает?

[mih@ник]

Все просто.

Ну и понагородили. Все ж намного проще. Нет надо огород городить с этими мало кому понятными коэфиентами.

[Эрезус]

Вариант Listа.  Отрезали от 85 до 90....напрочь фазовой вырезкой....
БГ поставили на 85....следовательно сигналам грунта в оставшемся окне( от 0 до 85)...коэффициент 0,96.
А при 90....коэф. 1 на все окно 0-90
Понял.
Все просто.
При БГ 60....уже амплитуда сигнала грунта при расчете будет половинится....

Точно по той же причине.....на электропроводных грунтах( мокрый пляж)....изменяют ось проекций.  Она как раз встает на 60.

То есть там возможны коэф. максимальный 1( при установке БГ 30) и минимальный 0,86( при выставленном БГ00).

Понятно.

Ни хрена не понятно.. Объясните пожалуйста на " пальцах"...

[Вальдас]

Ни хрена не понятно.. Объясните пожалуйста на " пальцах"...

Да их почитаешь то таким ничтожеством себя чувствуешь

[ВаДяН]

Я сам в а*уе.

mih@ник, выручай.

[kolanattt]

Сканди... По моему Вы что-то не договариваете... В смысле - просьба развернуть свой пост №5564. Подробностей не хватает..

[scandijinior]

Сканди...   По моему Вы что-то не договариваете...    В смысле - просьба развернуть свой пост №5564. Подробностей не хватает..

Когда мы делаем БГ происходит вычисление фазы сигнала грунта( Ф ) относительно фазы опорной частоты которой возбуждается обмотка.

Но если мы задаем ее в ручную, то происходит следующее:

Прибор видит этот сигнал в виде Х=Аcos(Ф), где А-амплитуда сигнала грунта, а вы задали Ф-ручное....

Следовательно ввели коэффициент равный cos( Фручн.) и вычитаться будет именно Х=Аcos(Фручн.).....то есть меньшая величина.

Сообщение отредактировано scandijinior: Mar 27 2015, 23:37

[kolanattt]

Когда мы делаем БГ происходит вычисление фазы сигнала грунта( Ф ) относительно фазы опорной частоты которой возбуждается обмотка.

Но если мы задаем ее в ручную, то происходит следующее:

Прибор видит этот сигнал в виде Х=Аcos(Ф), где А-амплитуда сигнала грунта, а вы задали Ф-ручное....

Следовательно ввели коэффициент равный cos( Фручн.) и вычитаться будет именно Х=Аcos(Фручн.).....то есть меньшая величина.

Мда.. Напросился...

А в графиках мона?

Сообщение отредактировано kolanattt: Mar 28 2015, 00:04

[scandijinior]

Мда..   Напросился...

А в графиках мона?

Во, чаво происходит при БГ...с точки зрения физики процесса..
Я же любя...упрощаю как могу..

Для фильтра с коэффициентом передачи в полосе пропускания, равным единице, выходной сигнал будет равен:

yS(t) = const = R S cos(Ф) /2 .

Таким образом выход синхронного детектора пропорционален амплитуде входного сигнала и зависит от фазового сдвига относительно опорного сигнала.
Если изменить фазу опорного сигнала на Ф/2, т.е. взять его в виде r(t) = R cos (ФRt) , то в синхронном режиме выходной сигнал будет равен:

yC(t) = const = R S sin(Ф) /2

Сигналы yS и yC пропорциональны квадратурным составляющим Scos(Ф) и Ssin(Ф) измеряемого гармонического сигнала s(t) и позволяют определить его фазу и амплитуду раздельно:

S в квадрате = yC в квадрате + yS в квадрате , tg(Ф) = yC/yS

[Вальдас]

и какого я сюда перед сном зашёл,тангенс мне в гипатенузу

[kolanattt]

Не-е.. Ну, так не честно.. Вон и Вальдас заметил, что нам тут впаривают длину гипотенузы...
Или это оно и есть?

[Вальдас]

Или это оно и есть?
[/quote]

Надо быть осторожнее а то вот так запарят мозг и раз ты уже не девственник поди потом докажи что это всё физика

Сообщение отредактировано Вальдас: Mar 28 2015, 00:42

[scandijinior]

Не-е.. Ну, так не честно..   Вон и Вальдас заметил, что нам тут впаривают длину гипотенузы...
  Или это оно и есть?

"Век воли не видать" (с)

Одна оговорка......Это справедливо...если возбуждение происходит гармоническим сигналом.

Если измерение происходит модулированным по частоте, фазе или амплитуде сигналом подаваемым на обмотку...чутка по другому( но принцип тот же).

[kolanattt]

И всё-таки, для того, чтобы окончательно запутать широкие массы морщащих лбы, тут в самую пору были бы графики и рисунки..

Чувствую себя персонажем из песни Высоцкого...

Говорил, ломая руки, краснобай и баламут
Про бессилие науки перед тайною Бермуд.
Все мозги разбил на части!
Все извилины заплёл!
И Канатчиковы власти
Колют нам второй укол..

Сообщение отредактировано kolanattt: Mar 28 2015, 01:04

[scandijinior]

И всё-таки, для того, чтобы окончательно запутать широкие массы морщащих лбы, тут в самую пору были бы графики и рисунки..

Чувствую себя персонажем из песни Высоцкого...

Говорил, ломая руки, краснобай и баламут
Про бессилие науки перед тайною Бермуд.
Все мозги разбил на части!
Все извилины заплёл!
И Канатчиковы власти
Колют нам второй укол..

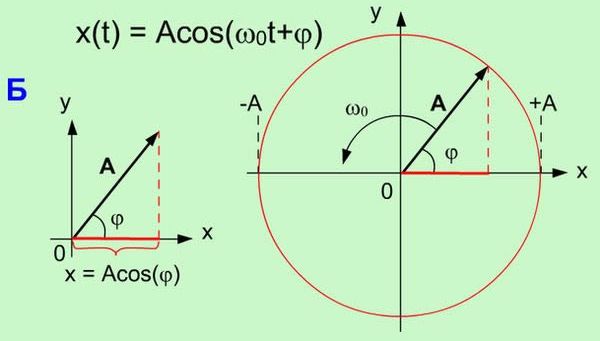

Держи рисунок.

[Вальдас]

И всё-таки, для того, чтобы окончательно запутать широкие массы морщащих лбы, тут в самую пору были бы графики и рисунки..

Чувствую себя персонажем из песни Высоцкого...

Говорил, ломая руки, краснобай и баламут
Про бессилие науки перед тайною Бермуд.
Все мозги разбил на части!
Все извилины заплёл!
И Канатчиковы власти
Колют нам второй укол..

А вы попробуйте нарисовать график по прочитанному я уже вижу чёрное пятно и рядом красное .....и мёртвые с косами вдоль дорог стоят

Сообщение отредактировано Вальдас: Mar 28 2015, 01:10

[kolanattt]

Держи рисунок.

Слабо полегчало, честно говоря..

Сообщение отредактировано kolanattt: Mar 28 2015, 01:43

[ВаДяН]

Я так понимаю, что про синхрофазотрон лучше не спрашивать.

[kukui]

Мдя... Штырит вас. Ну у нас снега 88см, с утра -20, но у ваас то... Утром , в субботу. Вадик, тебе премию дадут. От психиатрического обчества им. Бехтерева. Сколько ты своей темой им потенциальных пациентов настрогал.

[Вальдас]

Вадян харош торчат у компа лопату прибор в руки и вперёд я вот пишу с поля и смотрю как мой трактор поле культивирует счя полифониюшку с дискримушкой,шумодавик с грунтбалансушкой родненьких порегулирую и пойду собирать монетушки и ещё глупый вопрос опять - на первой основной проге настройки делать ?

Сообщение отредактировано Вальдас: Mar 28 2015, 10:12
