СТХ3030 технические проблемы, недоработки

[Maximvjatich]

Здравствуйте всем! Решил к сезону приобрести аккумулятор для своего зозо. Родной аккум ещё жив, но на мусорных местах бывает, что на весь день уже не хватает. У дедамити и в минелаб-раша нет в наличии. А в мд регион ценник космос по сравнению с этими магазинами.

Не подскажете, никто из форум ан не занимается восстановлением аккумуляторов?
Спасибо!

[kanopus]

Вот тут тема про ваш аккумулятор, там стоят 4 штуки 18650
https://www.reviewdetector.ru/index.php?showtopic=2528996

[WaS]

Здравствуйте всем! Решил к сезону приобрести аккумулятор для своего зозо. Родной аккум ещё жив, но на мусорных местах бывает, что на весь день уже не хватает. У дедамити и в минелаб-раша нет в наличии. А в мд регион ценник космос по сравнению с этими магазинами.

Не подскажете, никто из форум ан не занимается восстановлением аккумуляторов?
Спасибо!

Опыт пересборки акб 3030 имеется.
Сварочник и элементы 18650 есть.
..пишите в личку

[Maximvjatich]

Опыт пересборки акб 3030 имеется.
Сварочник и элементы 18650 есть.
..пишите в личку

Василий, здравствуйте! Посылку отправил, но не могу скинуть Вам трек-номер в лс, наверно ящик переполнен
С уважением

[Калита]

Здравствуйте!
Обломилась и почила в бозе заглушка зарядки беспроводного модуля wm10, где купить для замены или чем заменить?

[Fuma]

По заглушке спросите продавц на авито. Забейте запчасти на СТХ3030.

А вот какой случай произошел вчера. Подключил стх3030 к катушке для проверки катушки, он мигнул и умер. Причина, что в катушке был коротыш конденсатор СМД. Эти маленькие конденсаторы на 10 мкф. мне часто попадалтись дохлыми в катушках НЕЛ, там он стоит в катушке фильтром по питанию. В катушке Эквинокса попадался такой. И вот теперь в СТХ. Но Х-Терра и Эквинокс не портились от такой проблемы. А СТХ 3030 отдал концы. Ни разу не разбирал свой СТХ3030, WAS дал направление, но может у кого есть конкретика по выходному каскаду, что там за детальки стоят, буду рад.

Вложенные эскизы изображений

[Fuma]

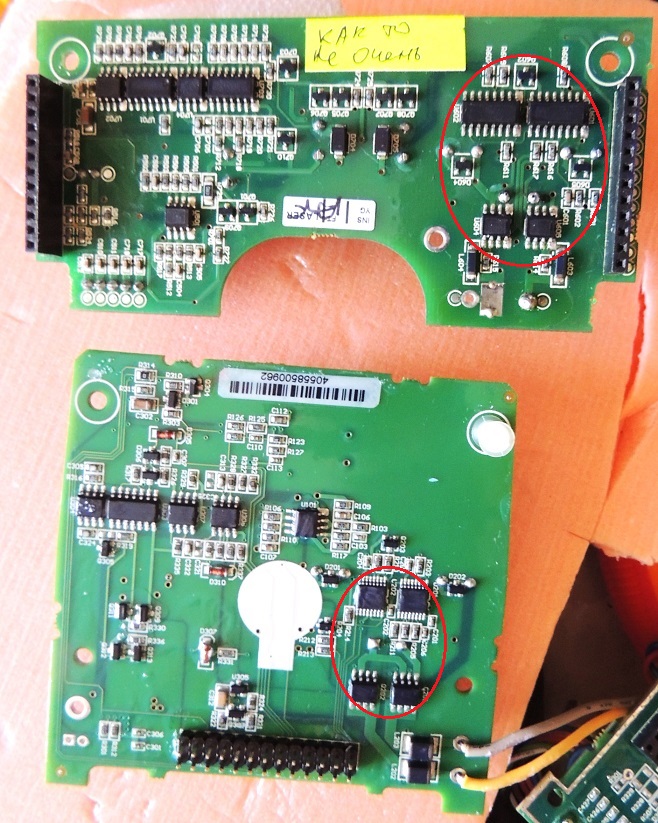

Далее сравниваю плату Е-Трака и СТХ 3030. Полевые сборки наверно такие же, но вот две микросхемы сверху в другом корпусе. Предохранитель целый.

Сообщение отредактировано Fuma: Oct 18 2023, 15:49

Вложенные эскизы изображений

[WaS]

Далее сравниваю плату Е-Трака и СТХ 3030. Полевые сборки наверно такие же, но вот две микросхемы сверху в другом корпусе. Предохранитель целый.

U201, U202 наверняка те же 4053, просто в другом корпусе.
Сейчас нужно дежурку отследить.. - на кнопке включения есть напряжение?
Вообще плата что-то потребляет? При попытке включения потребление меняется?

Сообщение отредактировано WaS: Oct 18 2023, 15:53

[Fuma]

Это наверно в корпусе SOP16 ? Чтобы смотреть напряжение на кнопке, это надо еще блок с экраном разбирать? Чтобы измерять потребление, надо еще выяснить где оно это питание поступает. Пока только вытащил и сделал фото. По сопротивлению выходные полевики целые, так же звонятся как и на Е -Траке.

Сообщение отредактировано Fuma: Oct 18 2023, 16:26

[Fuma]

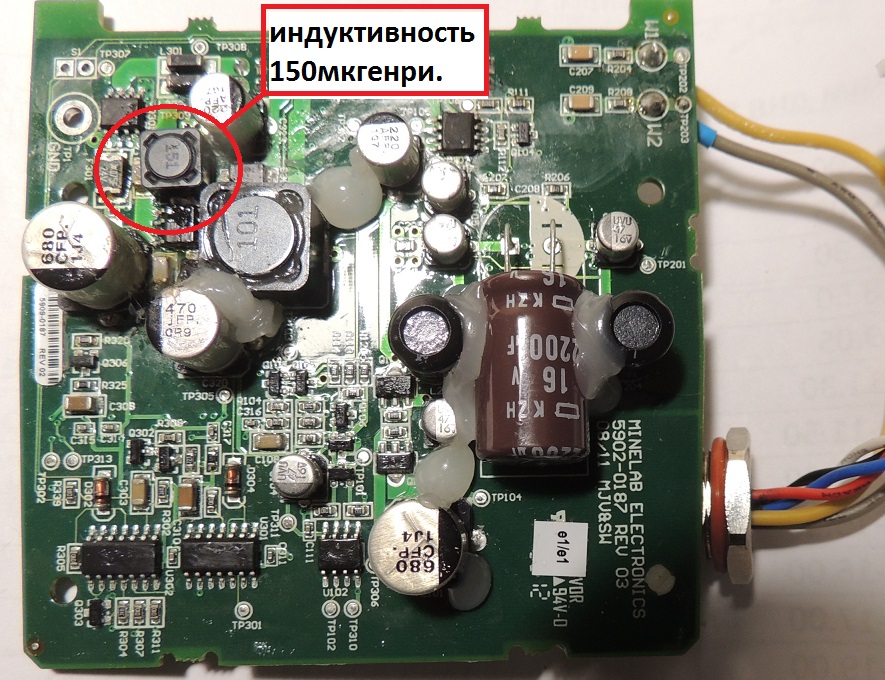

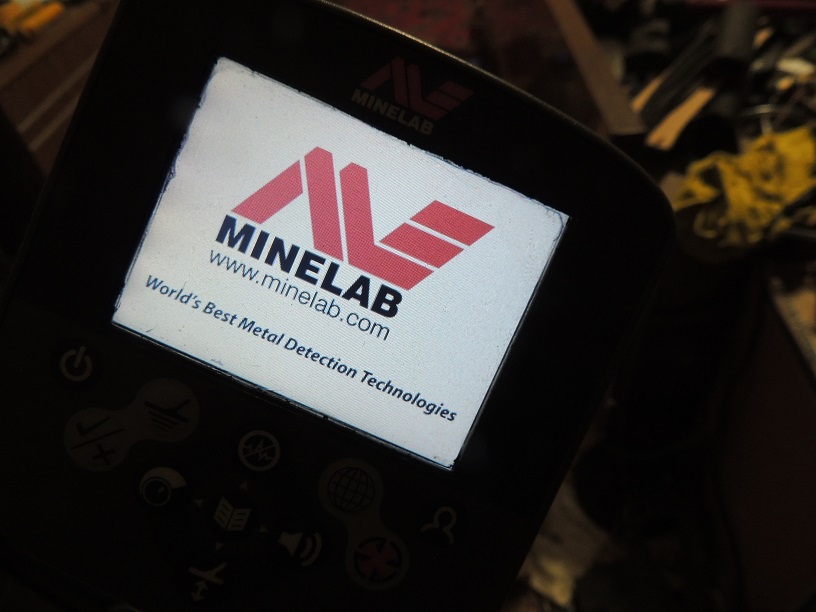

Научился разбирать блок 3030 и собирать. Который снизу. не сразу там платы всунешь в коробку. История.После того как заменил якобы 4053 и поставил вместо выходных IRF7309. Неисправность осталась. То есть выходной каскад не при чем. Потому заменил по аналогии с Е-Траком одну сборку где два Р канала и одну N+P. Потому что была выбита сборка два Р-канала. После ее замены 3030 стал включаться, но тянуть большой ток. И вырубаться. И вот все целое, а он не включается. И только после как попала в руки другая рабочая плата, нашел коротыш в индуктивности 150 мкгн. Ее сопротивление должно как минимум быть около 1 ома, в таком размере. Но было короткое. 100 процентов коротыш. Я сразу понял вот она , болячка. Потому заказал на али 10 штук индуктивностей, за 80 рублей, с пересылкой. Чтобы все пошло быстрее, заказал одну индуктивность за 170 рублей в ЧИП и ДИПе. Но чип дип выставил счет на 320 рублей за 1 штуку. И плюс пересылка СДЕК 320 рублей. Так как замена в виде рабочего 3030 была, отказался от столь щедрого предложения. Вчера пришли индуктивности, с АЛИ, правда чуть больше размером 7мм, вместо 6мм. Я изаказывал 74. Встала нормально. 3030 стал включаться. Засветился. Но стал писать: обнаружена непредвиденная ошибка. Вернул якобы 4053 на место. Заменил выходные сборки (7309), на те которые стояли. И вернул на всякий, случай родную NP сборку, которая на входе. В итоге заменены индуктивность и рядом с ней сборка из двух Р-каналов. Которую взял с пусковой платы от Е-Трака.




Вложенные эскизы изображений

[WaS]

В Е-Трак'ах и Эксплорерах тоже встречаются индуктивности с кз-витками.. не часто, но несколько приборов на моей практике было.

[Остап]

"Научился разбирать блок 3030 и собирать." А что там проблемы какие-то? Всё мечтаю дисплей поменять, не разбирал ещё.

[Fuma]

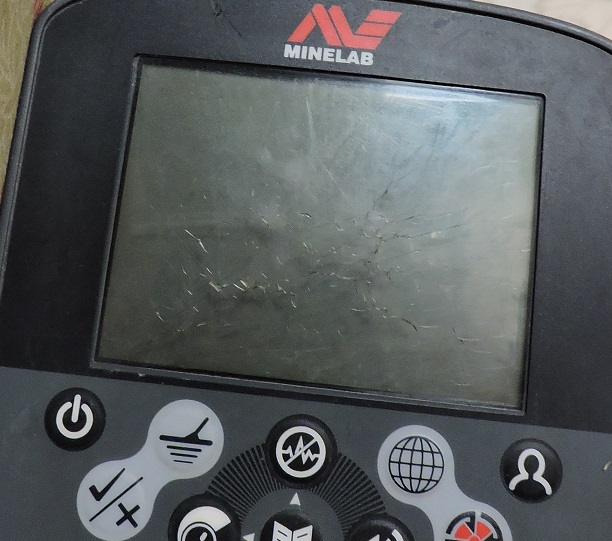

Платы в коробку, которая под локтем, не сразу вставишь. А в коробке, где дисплей, главное шлейф не оборвать. Про замену дисплея есть видео на ю-тубе. Подробное. В свободное от работы время вырезал потресканный пластик, и вклеил кусок плексигласа. Муторное дело, не советую делать. На моем приборе этот пластик был вздутый и еще потрескался. Но клавиатура без проблем.

Вложенные эскизы изображений

[Остап]

Не у меня не вздутый, и трещин нет. Дисплей заполосил, на самом стекле скол,видимо ударил где-то. На работу не сильно влияет, но неприятно.

[SHAra]

Доброго времени суток!

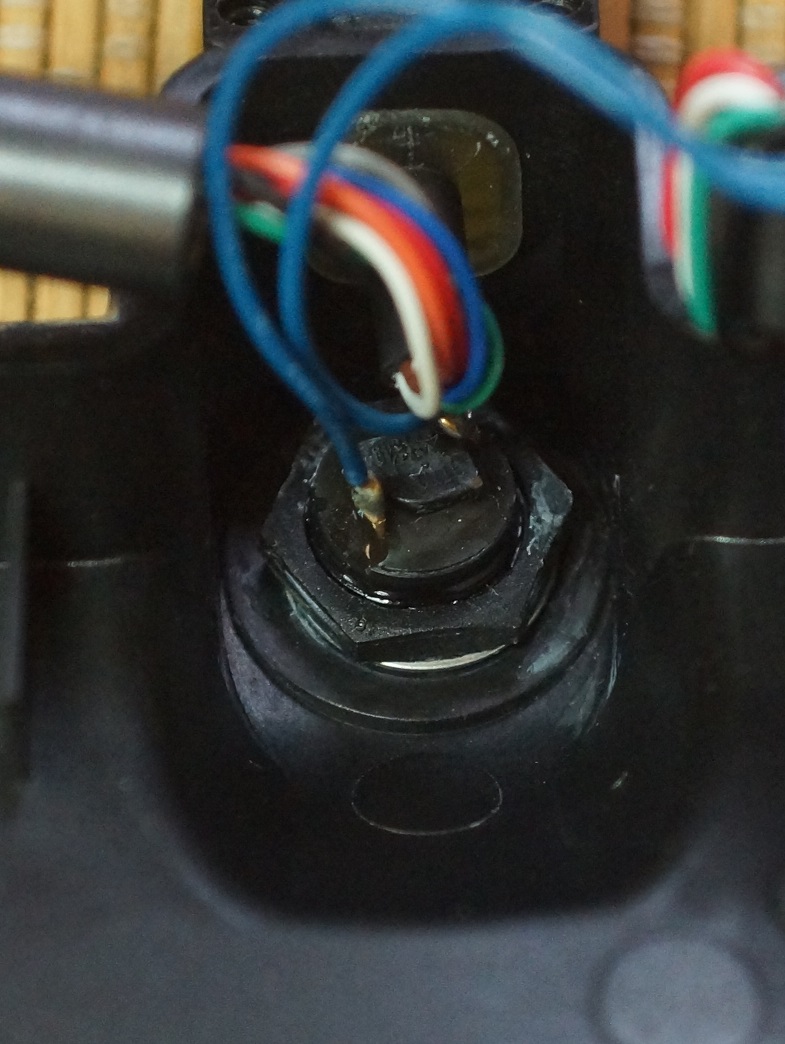

Кто может описать процесс замены резинки пина. Оригинальной резинки нет, чем ее можно заменить.
С Уважением.

Вложенные эскизы изображений

[mindeley]

Добрый день может кто подсказать название микросхемы Q301 на плате питания CTX 3030

[георггий]

Добрый день!
Подскажите,пожалуйста,можно ли в батарейном боксе вместо 8 батареек АА использовать 8 аккумуляторов.И можно ли их будет заряжать зарядным устройством от 3030?

[Fuma]

Использовать можно. Если в специальном кейсе, который прилагается к 3030. Заряжать зарядным устройством от 3030 не получится. Нужно их вынимать и заряжать отдельно, в соответствующем ЗУ.

[георггий]

Использовать можно. Если в специальном кейсе, который прилагается к 3030. Заряжать зарядным устройством от 3030 не получится. Нужно их вынимать и заряжать отдельно, в соответствующем ЗУ.

Спасибо! А то родной аккумулятор второй раз уже подвел,хотя после первого раза я в нем элементы заменил.Видимо сама зарядка безобразничает.

[Котейкин]

Добрый день.

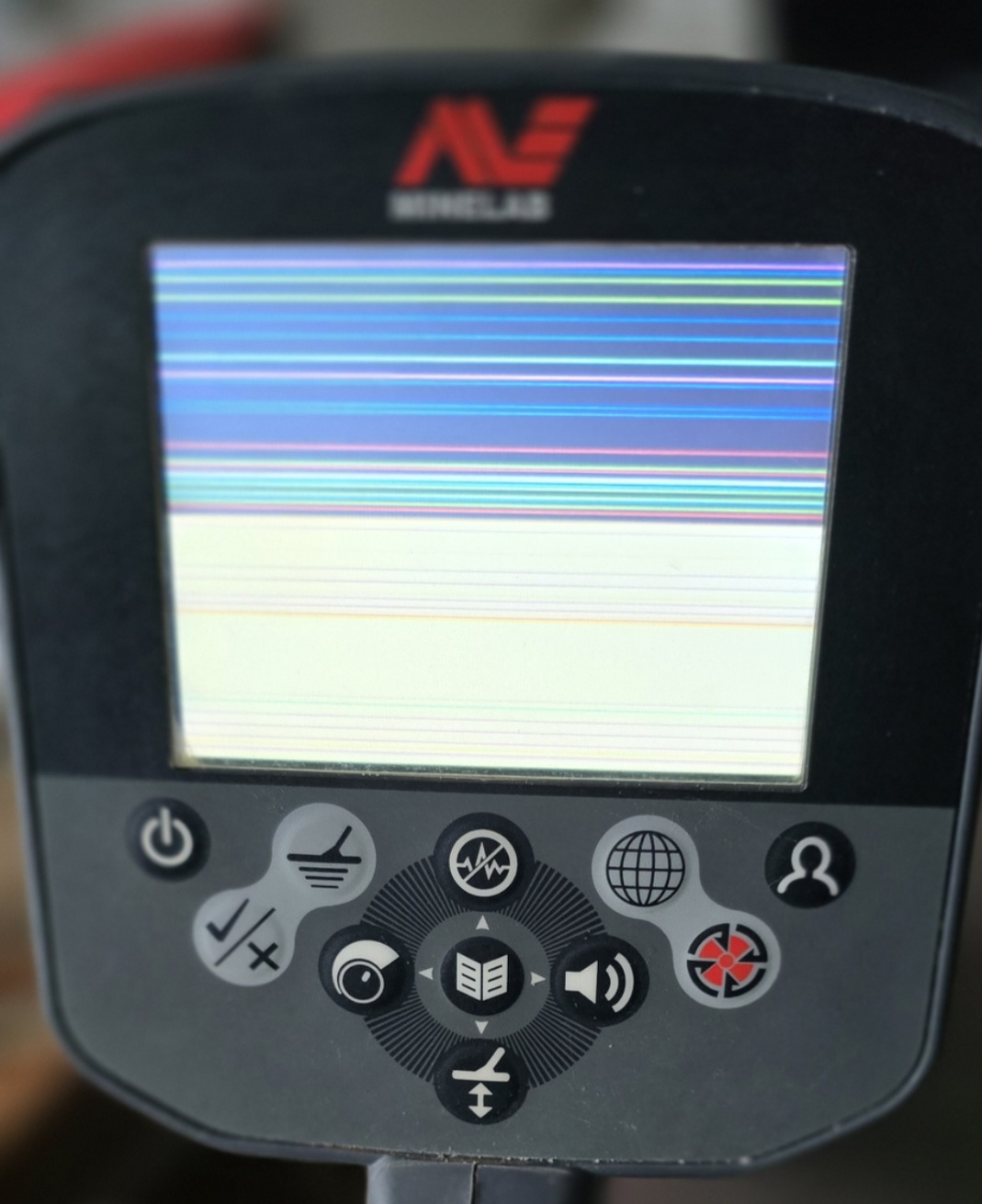

МД Minelab CTX3030 после попытки обновления ПО через X-Change ПК на экране стал показывать только полоски. Незнаю, связано ли это с прошивкой.
Пробовал много раз обновить, каждый раз тоже самое.
Комп видит МД, пытался на прямую скинуть на него прошивку 2016 года, копирует на МД, но ничего не меняется.
Сама прошивка примерно 7Mb, а после включения МД как было свободными 127 MB - так и остаётся.
Кто-нибудь сталкивался с таким?
До этого проблем не было совсем.

Сообщение отредактировано Котейкин: Jul 17 2025, 15:44

Вложенные эскизы изображений
