СТХ3030 технические проблемы, недоработки

[Deepmasters]

подскажите пожста параметры наружного динамика
Ватт,сопротивление

[SherS]

подскажите пожста параметры наружного динамика
Ватт,сопротивление

Себе менял.
Динамик 8 Ом, 0,5W (50 мм)

[SWW]

Значит элементы убитые - у нормальных 18650 ёмкость 2600mAh
У акб меча ёмкость в лучшем случае 2000mAh
Так сразу и спросили бы, можно ли запитать 3030 от акб меча - работать будет, Ni-Mh под нагрузкой сразу просядет до 13В. Но работать будет не долго, у 3030 потребление в 3 раза больше чем у меча.
А ваш вопрос был про последовательные 4шт 18650, они заряженные дадут 16.8В..

В общем, собрал сборку из трех свежих аккумуляторов 2200mAh. Заряжаю балансом Imaxом B6. Сборку определил в батарейный блок(саму батарейную кассету из блока удалил), конечно припаял + и - к фишке батарейного блока. Хватает на два раза по 5-6 часов, еще заряда немного остается. Так и оставим.

Сообщение отредактировано SWW: Aug 6 2019, 21:45

[Остап]

В общем, собрал сборку из трех свежих аккумуляторов 2200mAh. Заряжаю балансом Imaxом B6. Сборку определил в батарейный блок(саму батарейную кассету из блока удалил), конечно припаял + и - к фишке батарейного блока. Хватает на два раза по 5-6 часов, еще заряда немного остается. Так и оставим.

К родной зарядке не приспособить? Корпус собирали на клей?

[SWW]

К родной зарядке не приспособить?  Корпус собирали на клей?

На скотч. Чуть позже фото сброшу, если надо, под рукой сейчас прибора нет. К родной не пробовал.

Сообщение отредактировано SWW: Aug 7 2019, 08:48

[WaS]

К родной зарядке не приспособить?..

К родной зарядке не получится - оригинальные акб и в ЗУ, при подключении, определяют друг друга. Если ЗУ не получает ответа от акб, заряжать не будет.

[Остап]

К родной зарядке не получится - оригинальные акб и в ЗУ, при подключении, определяют друг друга. Если ЗУ не получает ответа от акб, заряжать не будет.

Сигнал сложной формы? Процессор формирует? Нельзя обмануть?

[Fuma]

В заводском блоке питания стоят четыре элемента, которые имеют соединение 2 параллельно 2 последовательно. То есть в итоге выдают 8 вольт. Эти элементы дают 8 вольт, работают со схемой, которая напряжение повышает стабилизирует, и наверно там защита еще какая то. Эти 4 элемента заряжаются так же через эту схему. И с этой зарядкой со светодиодами.
Это совсем не три элемента последовательно, которые выдают 12 вольт. Но три элемента гораздо надежнее, хотя бы в плане заливки водой. Полежат в воде, чуть поржавеют, потом ржавчину можно счистить.
Заводскую зарядку, если совсем ее разломать, наверно можно переделать, для зарядки просто элементов. От нее останется шнур, коробка и можно один светодиод.

Сообщение отредактировано Fuma: Aug 8 2019, 06:53

[Остап]

Да в общем-то хотелось вместо бокса с АА банками получить малой кровью второй акум, заряжаемый с оригинальной зарядки.
Разобрать, посмотреть что-ли..

[Fuma]

На днях защелка блока питания отстегнулась, в багажнике. Не заметил, полазил, залил. Вода пресная, но блок все равно перестал заряжаться. Разобрал, зелень почистил, пришлось шлейф отпаять. Собрал. Заработало.

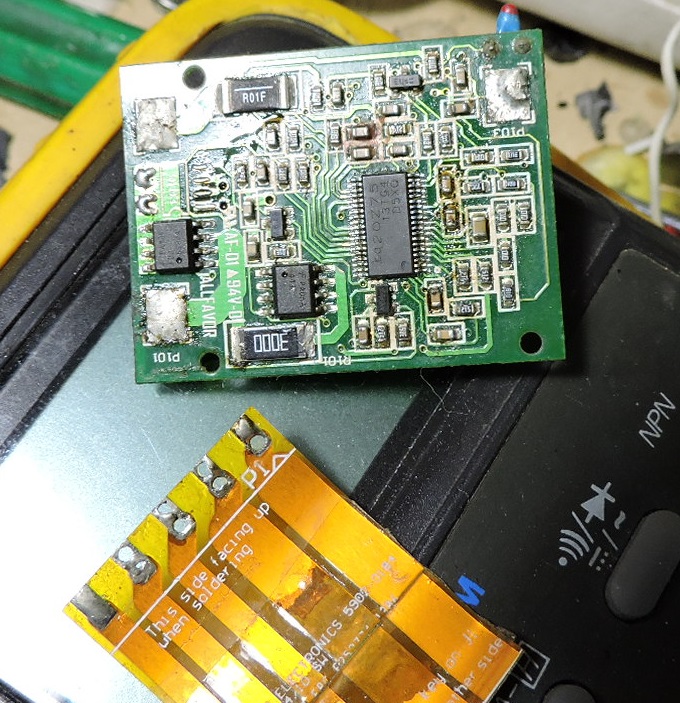

А сломанная плата есть. Фото. Пытался реанимировать, не вышло. Нет одной микросхемы на плате. Это было года три назад, а может и четыре. Вот тогда то и поставил владельцу СТХ3030 3 лития последовательно. И тогда еще без прибора. В блоке же было два по два лития. Я ему и сделал два, быстро разряжались. Своего 3030 еще не было. А когда увидел кассету, для батареек (и то случайно) а в ней оказывается 8 элементов. Тогда и дошло, что надо три лития. А эта плата в блоке и повышает и заряжает, ну и КПД наверно процентов 70....

Сообщение отредактировано Fuma: Aug 8 2019, 14:51

Вложенные эскизы изображений

[WaS]

..А эта плата в блоке и повышает и заряжает, ну и КПД наверно процентов 70....

Сергей, эта платка не повышает - выдаёт как есть. На оригинальном акб подписано номинальное напряжение 7.2В.
На платке стоит балансир, защита и чип с прошивкой(идентификация акб и его блокировка в случае неисправности)

Я тоже переделывал акб на Li-Ion 18650 - был залитый акб и зарядка. Ссылка
В акб установил 3 элемента с платой защиты-балансировки, в ЗУ собрал схему для зарядки этого акб. ..работает до сих пор )

Сообщение отредактировано WaS: Aug 8 2019, 15:05

[Fuma]

Я не измерял с прибором, так подумал. Что номинал блока 7.2 а 8 элементов в идеале 12 вольт.
А в разряженном состоянии 8,8 вольта.Сейчас измерил свой блок питания(прибор в багажнике, блок домой принес заряжать), заряженный 7.63 вольта, хватает на 2 часа. И больше зарядку не берет. А по идее должен быть 8.4 вольта.
Да и прибор я не разбирал, что там от блока всего два контакта используются???

Сообщение отредактировано Fuma: Aug 8 2019, 16:50

[Deepmasters]

Себе менял.
Динамик 8 Ом, 0,5W (50 мм)

Мне нужно знать параметры заводского динамика
8 ом мне кажется очень мало…

[alex2782]

Доброго времени суток. Обзавелся 3030 12 года с пухлым экраном. Прибор лежал в коробке 6 лет, пару раз с ним ходили. Экран припухший.... Оставить так или как то лечится? АКБ мертвый! замена банок решает проблему?

[WaS]

Доброго времени суток. Обзавелся 3030 12 года с пухлым экраном. Прибор лежал в коробке 6 лет, пару раз с ним ходили. Экран припухший.... Оставить так или как то лечится? АКБ мертвый!  замена банок решает проблему?

Пухлое окно экрана это болезнь ранних приборов - только замена передней панели в сборе. Если нет трещин, ходите так.
АКБ скорей всего заблокировался, замена банок не поможет ..но на всякий случай надо попробовать.

[alex2782]

Пухлое окно экрана это болезнь ранних приборов - только замена передней панели в сборе. Если нет трещин, ходите так.
АКБ скорей всего заблокировался, замена банок не поможет  ..но на всякий случай надо попробовать.

Спасибо.. на ощупь как будто давление внутри?

[WaS]

Спасибо.. на ощупь как будто давление внутри?

Возможно был перепад давления и пластик "выдавило".
..или просто такой заводской брак.

[Остап]

Стравить лишний воздух не поможет?

Сообщение отредактировано Остап: Aug 11 2019, 21:30

[WaS]

Стравить лишний воздух не поможет?

уже не поможет

[нафаня]

Приветствую всех! Решил написать немного. Может немного не в тему на счет поломок, но напишу. На всякий случай - дилером минелаба и горячим поклонником не являюсь. Стикс купил в 2012 году у оф. дилера в г. Кирове. Через месяц появился люфт в ручке и верхней штанге, у дилера ослабили болты, замотали изолентой, стянули. Второй раз я проделал такую операцию через 4 года, никаких люфтов больше нет. Через год немного вздулся защитный пластик экрана, через 5 лет появились маленькие микротрещинки, которые видны только когда смотришь на экран под углом. Сам экран светит ярко, никаких полосок, пропусков нет. Через 4 года немного ослабло крепление между штангами, прочитал тут в теме, как лечится. Через 5 лет начала подглючивать катушка - повредился провод на вводе. Спасибо огромное нашему форумчанину Сергею (Fuma), все аккуратно, быстро и недорого устранил. Защита протерлась в нескольких местах, замотал изолентой, чтобы не повредить катушку, но до сих пор родная. Вот и все поломки за 7 лет. Аккум родной до сих пор держит 12 часов поиска, заряжается от прикуривателя за 2 часа, запасной бокс по батарейки так ни разу и не использовал, не пригодился. Наушники Косс сдохли окончательно через 3 года, купил обычные Ритмикс за штуку в компьютерном магазине, разницы большой не почувствовал (может слуха музыкального нет). Хожу с прибором только по земле, в воде никогда не искал. Поиск - весной месяц и осенью месяц, Суммарно - 2 месяца в год. Всего за 7 лет - 14 месяцев поиска. За все время прибор ни разу не вскрывался и не ремонтировался (имею ввиду сам блок управления и всю электронику). В общем не судите меня строго, но я купил снова новый стикс. Старый окупил себя уже несколько раз и в последнее время воспринимается, просто как бесплатный друг, который всегда рядом Все в жизни когда-то ломается и нет ничего совершенного, посмотрим, повезет ли на этот раз С уважением.
