СТХ3030 технические проблемы, недоработки

[Fuma]

Распиновка разъема такая же как и на штатной катушке. К прибору подключается штатный разъем, переходник делается из катушки, с другой стороны разъем для Е-Трака. По моему все понятно. Наивно думать, что я расшифровал прошивку контроллера, спаял на платке усилитель и т. д. и тому подобное. Переходник делается из донорской катушки для СТХ3030. То есть любому по плечу. Потому и подарок.

[андриян]

Распиновка разъема такая же как и на штатной катушке. К прибору подключается штатный разъем, переходник делается из катушки, с другой стороны разъем для Е-Трака. По моему все понятно. Наивно думать, что я расшифровал прошивку контроллера, спаял на платке усилитель и т. д. и тому подобное. Переходник делается из донорской катушки для СТХ3030. То есть любому по плечу. Потому и подарок.

Коли так, это здорово. Напрашивается мысля - перепаять разъем катушки Е-Трака на донорский разъем 3030 с учетом , что распиновка у них одинаковая. Без переходника. Или нет?

Сообщение отредактировано андриян: Feb 19 2018, 23:34

[Леонидас]

вроде слышал,что на СТХ-3030 катушка с чипом внутри в отличие от Е-ТРАКА катушки.Для чего тогда этот чип,если безчиповые катушки от Е-ТРАКА и ЭКСПЛОРЕРОВ работают на СТХ?

[Egorga]

Распиновка разъема такая же как и на штатной катушке. К прибору подключается штатный разъем, переходник делается из катушки, с другой стороны разъем для Е-Трака. По моему все понятно. Наивно думать, что я расшифровал прошивку контроллера, спаял на платке усилитель и т. д. и тому подобное. Переходник делается из донорской катушки для СТХ3030. То есть любому по плечу. Потому и подарок.

Fuma у вас личка работает ? Отправляю вам уже не одно сообщение , но ответа нет ?

[Наталка]

Распиновка разъема такая же как и на штатной катушке. К прибору подключается штатный разъем, переходник делается из катушки, с другой стороны разъем для Е-Трака. По моему все понятно. Наивно думать, что я расшифровал прошивку контроллера, спаял на платке усилитель и т. д. и тому подобное. Переходник делается из донорской катушки для СТХ3030. То есть любому по плечу. Потому и подарок.

вроде слышал,что на СТХ-3030 катушка с чипом внутри в отличие от Е-ТРАКА катушки.Для чего тогда этот чип,если безчиповые катушки от Е-ТРАКА и ЭКСПЛОРЕРОВ работают на СТХ?

Берётся платка с чипом (снимается с донорской катушки СТХ3030), и ставится в переходник.
Получается, что прибор работает с платкой от своей катушки - но вместо обмоток родной катушки, к платке стоящей в переходнике, можно подключать любые катушки для экспоподобных.

[DjonSergant]

Берётся платка с чипом (снимается с донорской катушки СТХ3030), и ставится в переходник.
Получается, что прибор работает с платкой от своей катушки - но вместо обмоток родной катушки, к платке стоящей в переходнике, можно подключать любые катушки для экспоподобных.

Т.е получается если есть катушка и плата от 6 дюймов стх 3030 с нее снимается платка и вставляется в переходник а провод к блоку управления и к переходнику делается из катушки ctx, и мы можем подключать через переходник любую катушку от E-track хоть 8 дюймов хоть 15 или все таки нет?

[Наталка]

Т.е получается если есть катушка и плата от 6 дюймов стх 3030 с нее снимается платка и вставляется в переходник а провод к блоку управления  и к переходнику делается из катушки ctx, и мы можем подключать через переходник любую катушку от E-track хоть 8 дюймов хоть 15 или все таки нет?

Ну да, получается что так
В переходник, ставится штекер блока для катушек экспоподобных, и на него, делают распайку от платки.
Платка позволяет, подключить к себе любые катушки от экспоподобных (выходит, что она с ними сопрягается - как с обмотками родной катушки, вне зависимости от размера).

[Fuma]

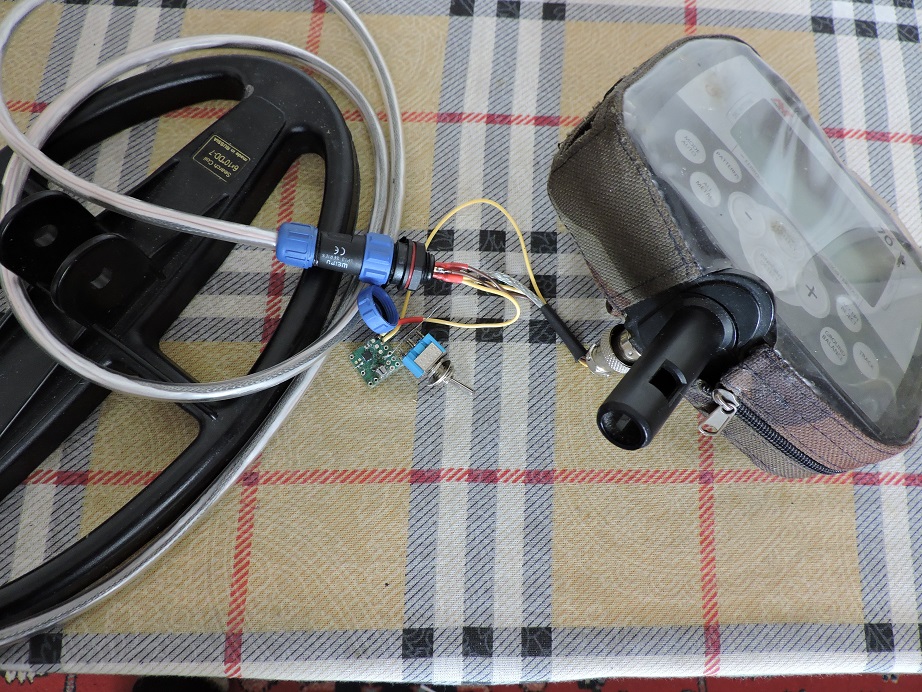

Переходник это быстро. Простой вариант. Это даже проще чем для Х-Терры. Где к переходнику надо добавить еще и переключатель, чтобы переключать частоты. К переходнику СТХ3030 добавлять ничего не надо. И сделал для того чтобы и стх 3030 был как должен быть, и катушки на нем можно было бы делать, теперь и родные и Е-траковские. Но если бы я реально искал с стх3030, переходник не делал бы. Вставил бы плату в блок, используя штатный разъем СТХ3030. А переходник был бы, чтобы не переделывать разъем на катушках Е-Трака просто разъем -разъем.


Вложенные эскизы изображений

[Deepmasters]

Если использовать только катушки от експов,то можно и сам разьем в блоке заменить на експовский,а плату спрятать внутри блока, но есть пару неприятных моментов,во первых,родные катушки от зозо уже не подключить, вторая, самая основная проблема, он перестанет быть герметичным…

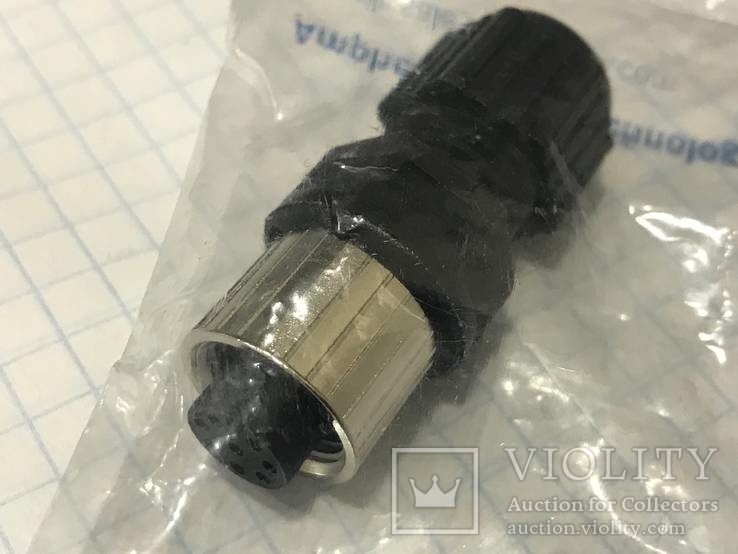

Разьемы к меня есть от катушек и от наушников новые,где бы плату донорскую раздобыть ?

Вложенные эскизы изображений

[Fuma]

Если использовать только катушки от експов,то можно и сам разьем в блоке заменить на експовский,а плату спрятать внутри блока, но есть пару неприятных моментов,во первых,родные катушки от зозо уже не подключить, вторая, самая основная проблема, он перестанет быть герметичным…
Разьемы к меня есть от катушек и от наушников новые,где бы плату донорскую раздобыть ?

Тогда родную катушку не подключишь, но родными станут все катушки для Експлоеров.

Плата в родной катушке.
Во вторых разъем в блоке менять не надо. Оставить тот разъем который есть. Он ИП68. А вот после него нужно сделать простой переходник разъем=разъем. Этот разъем можно поместить в штангу и герметизировать тоже можно. Другой вариант паять на кабель катушки нужный разъем, а кабель удлинять. Потому что его длины не хватит.

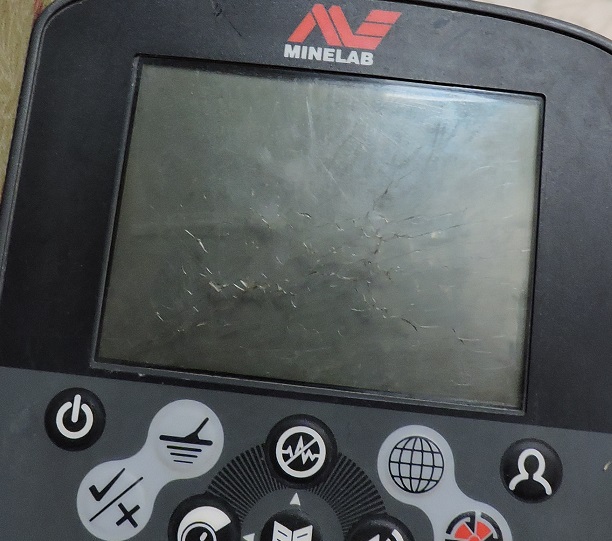

На фото экран СТХ3030, который с холода протер спиртом. Он потрескался. (Такое слышал, что бывает с лобовым стеклом автомобиля, но эта крышка стоит дороже) Кто нибудь заморачивался заменой или вклейкой именно этой части крышки. То есть вклейкой квадратика из плексигласа, вместо потертого, выгнутого, потресканного. Из чего, каким клеем, интересует.

Сообщение отредактировано Fuma: Feb 21 2018, 23:58

Вложенные эскизы изображений

[Deepmasters]

Такой вариант встречал натфорумеь,возможно Выьделали, не помню
.
А если делать простой переходник разьем разьем,все равно на експовских катушах разьем не герметичен, так что не выйдет сделать
Передние панели стоят очень дорого,я нашел за 250$,посмотрите щас в мд регионе они на акции,правда доставки нет,только за наличку и забирать в Кирове (бред еще тот…)
В свое время ремонтировал 2 зозо, у обеих панели вышли из строя ,у одного шлейф надован был, у второго неработала кнопка питания,вылечили установкой геркона.
А разбирать живую катушку ради платы я бы не стал .
Там она легко вынимается?
Мне в свое время Неловцы предлогали сделать катушку любую на зозо,только нужна была эта плата.
По поводу вклеивания,смотрите чем склеивают акрил, в старые времена клеили диклоретаном , он дешевый но токсичный…

Вложенные эскизы изображений

[WaS]

На фото экран СТХ3030, который с холода протер спиртом. Он потрескался. (Такое слышал, что бывает с лобовым стеклом автомобиля, но эта крышка стоит дороже) Кто нибудь заморачивался заменой или вклейкой именно этой части крышки. То есть вклейкой квадратика из плексигласа, вместо потертого, выгнутого, потресканного. Из чего, каким клеем, интересует.

Сергей, надо поспрашивать у тех кто занимается сборкой аквариумов - подскажут и клей и по материалам в какую сторону смотреть.
..дихлорэтан не подойдёт - склейка пузырит.

[Fuma]

Спасибо WAS на наводку. Конечно все попробую, поэкспериментирую...

*Хочу написать о том, о чем много раз говорилось, но еще раз повторю. Настоятельно рекомендую,

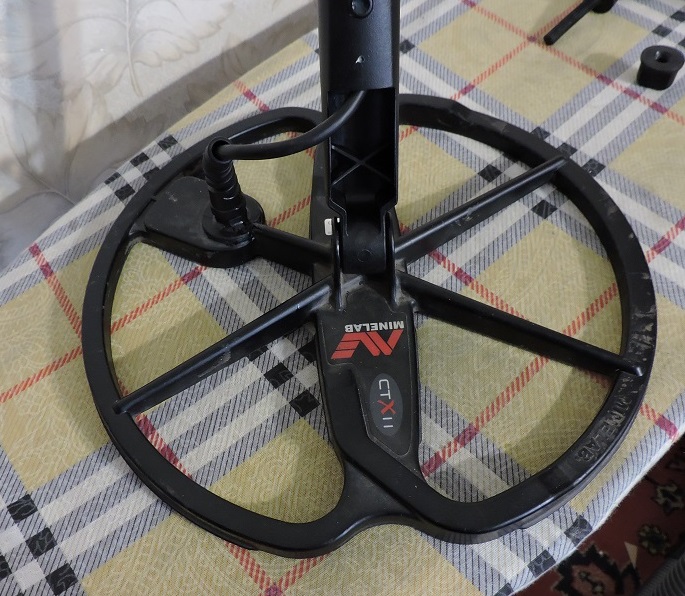

спилить мушку на штанге от СТХ3030 и носить катушку как на фото. Штанга позволяет одевать катушку таким образом. В основном кабель рвется у входа в датчик, именно из-за неестественного перегиба, кабеля, когда катушка при поиске ходит туда сюда.
*Второе фото, как заправлять катушку после ремонта, когда кабель становится на 3..5 сантиметров короче. То есть сначала заправить кабель, подключить. Потом вставить уши в штангу.
*Еще добавлю, что пластмассовый штырек мешает заправке кабеля в штангу, что так же приводит к ненужным перегибам, а толку от него я не вижу. Не нужен.

Вложенные эскизы изображений

[Deepmasters]

Спасибо WAS на наводку. Конечно все попробую, поэкспериментирую...

*Хочу написать о том, о чем много раз говорилось, но еще раз повторю. Настоятельно рекомендую,
спилить мушку на штанге от СТХ3030 и носить катушку как на фото. Штанга позволяет одевать катушку таким образом. В основном кабель рвется у входа в датчик, именно из-за неестественного перегиба, кабеля, когда катушка при поиске ходит туда сюда.
*Второе фото, как заправлять катушку после ремонта, когда кабель становится на 3..5 сантиметров короче. То есть сначала заправить кабель, подключить. Потом вставить уши в штангу.
*Еще добавлю, что пластмассовый штырек мешает заправке кабеля в штангу, что так же приводит к ненужным перегибам, а толку от него я не вижу. Не нужен.

На счет штырька это правда, на моей катушке заменили штекер по гарантии, после ремонта кабель стал короче, штырь этот как бы не дает витому шнуру распуститься у основания, ненужный он ,так сказали в оф. Сервисном центре.

[комбат]

Тогда родную катушку не подключишь, но родными станут все катушки для Експлоеров.

Плата в родной катушке.
Во вторых разъем в блоке менять не надо. Оставить тот разъем который есть. Он ИП68. А вот после него нужно сделать простой переходник разъем=разъем. Этот разъем можно поместить в штангу и герметизировать тоже можно. Другой вариант паять на кабель катушки нужный  разъем, а кабель удлинять. Потому что его длины не хватит.

На фото экран СТХ3030, который с холода протер спиртом. Он потрескался. (Такое слышал, что бывает с лобовым стеклом автомобиля, но эта крышка стоит дороже) Кто нибудь заморачивался заменой или вклейкой именно этой части крышки. То есть вклейкой квадратика из плексигласа, вместо потертого, выгнутого, потресканного. Из чего, каким клеем, интересует.

Я на Траке занимался этим,вырезал только окошко где цифры,пленку брал для сотовых телефонов(защита на стекло),клей использовал для склейки стекол для аквариумов,получалось не плохо. Менял дважды потому как в основном копаю по рейтингу цели(цифры) и поэтому во время ненастья постоянно тер стекло....

[Себастьян Перейро]

Тогда родную катушку не подключишь, но родными станут все катушки для Експлоеров.

Плата в родной катушке.
Во вторых разъем в блоке менять не надо. Оставить тот разъем который есть. Он ИП68. А вот после него нужно сделать простой переходник разъем=разъем. Этот разъем можно поместить в штангу и герметизировать тоже можно. Другой вариант паять на кабель катушки нужный  разъем, а кабель удлинять. Потому что его длины не хватит.

На фото экран СТХ3030, который с холода протер спиртом. Он потрескался. (Такое слышал, что бывает с лобовым стеклом автомобиля, но эта крышка стоит дороже) Кто нибудь заморачивался заменой или вклейкой именно этой части крышки. То есть вклейкой квадратика из плексигласа, вместо потертого, выгнутого, потресканного. Из чего, каким клеем, интересует.

Если не разбирая, вылечить это можно автомобильной броне пленкой,для стекол и фар .
тянется очень хорошо вода никогда не пройдет к трещинам. Если эстетика,и чистое окно, то только замена .
Я все, что у меня были 3030 сразу полностью перетягивал лицевую часть , и пластик живее от прикасания трудовых рук нажатия перчатками кнопок, да и царапак меньше, все на пленке.... а тифлонка с логотипом тоже еще то покрытие , слетает на раз.
В общем если хотите у меня есть кусочек, смогу выслать Вам безвозмездно . (адрес только в л/с укажите) .

Сообщение отредактировано Себастьян Перейро: Feb 25 2018, 11:34

[Fuma]

Спасибо Себастьян Перейро за предложение. Пока думаю хватит такой пленки, какую предложил Berkutfive. Купил, наклеил пока на АКА, Беркут без чехла.
https://www.reviewdetector.ru/index.php?showtopic=1871878
Герметизацию может и не обеспечит, но от грязи кнопки защитит.

[Ярославович]

Приветствую всех владельцев СТХ 3030! Год назад приобрел прибор. Сразу наклеил защитную пленку на панель монитора, приобрел защитные чехлы на блок управления и блок с аккумулятором, обошлись они в 1500 р из дерматина. На моем приборе уже стояла резиновая втулка в рукояти корпуса, которая устраняющая возможность возникновения люфта штанги из за механического повреждения в результате трения (разбирал рукоять и сам убедился), поэтому просто купил в охотничьем магазине тактическую липкую ленту и обмотал полностью штангу внахлест. Получилось красиво и надежно, в течении сезона предохраняло верхнюю часть штанги и рукоять от механических повреждений и загрязнений. Стоимость ленты 250 р. Так же к сезону уже по существующей практике шнур катушки пущу снаружи. Катушки по верх защитного чехла обматывал изолентой ПВХ белого цвета, это даже делало катушку в темное время суток и в воде более заметной. Но ввиду того, что изолента быстро изнашивается, надоедает ее перематывать периодически. Поэтому прошу помощи. Подскажите кто и как делает кустарную защиту катушек по верх фирменной? И если уши катушки целы, стоит ли их заблаговременно усиливать? Вообще я видел, что у многих с обычной периодичностью уши ломались как на Терках так и на АКА. Поэтому ситуации с поломкой ушей на катушках СТХ не удивляют. Также прошу дать по возможности ссылку с хорошими уже проверенными настройками по монетам.

[Radiomans]

... Подскажите кто и как делает кустарную защиту катушек по верх фирменной? ,...

Защиту для защиты ? Это мне анекдот про монашку напомнило
Чтобы не беспокоится о потере защиты и не заморачиваться с её промывкой после копа, можно просто её приклеить к катушке на нейтральный силиконовый герметик. В результате и глюков из-за мусора нет, и чистить не надо.
А для заметности просто пшикните на катушку сверху белой нитро-краской.

[Ярославович]

[quote=Radiomans,Mar 21 2018, 00:24]
Защиту для защиты ? Это мне анекдот про монашку напомнило
Уж больно меня испугала эта фотография
https://www.reviewdetector.ru/index.php?act...post&id=1258863
