Ваша критика подействовала. С трансом действительно геморно. Но за ночь созрела другая идея как без транса, но и не перегружать вход ФМ трансмиттера. Выкладываю на Ваше обсуждение.
При любом уровне сигнала на МД и даже высокой постоянной по напряжению - должно передавать только переменную составляющую на вход трансмиттера без значительных искажений.
Ну и сам попробую, это проще, чем с намоткой заморачиваться.


Сообщение отредактировано belov: Feb 27 2012, 13:18

[fiskars]

Ждите. Ближе к вечеру напишу еще раз подробную инструкцию с фото как и что переделывать. Сегодня белкин получил по почте

[Radiomans]

belov - обьясните толком (пожалуйста!) - почему Вас не устраивает 1 резистор ?
(кстати - постоянки на выходе МД быть не может, это лишняя трата энергии источников питания)

[urman]

Солдат, возьми лом и подмети плац!
Разрешите, я возьму веник?
Нет! Мне на хрен не надо, что бы ты подмёл! Я хочу , чтобы ты за...лся!!!

[T_maxim]

Подскажите по какой схеме к аське подключать? Спасибо заранее!

Ув. Radiomans подскажите пожалуйста по какой из ваших схем подключать аську 250. Спасибо!

[Mikel]

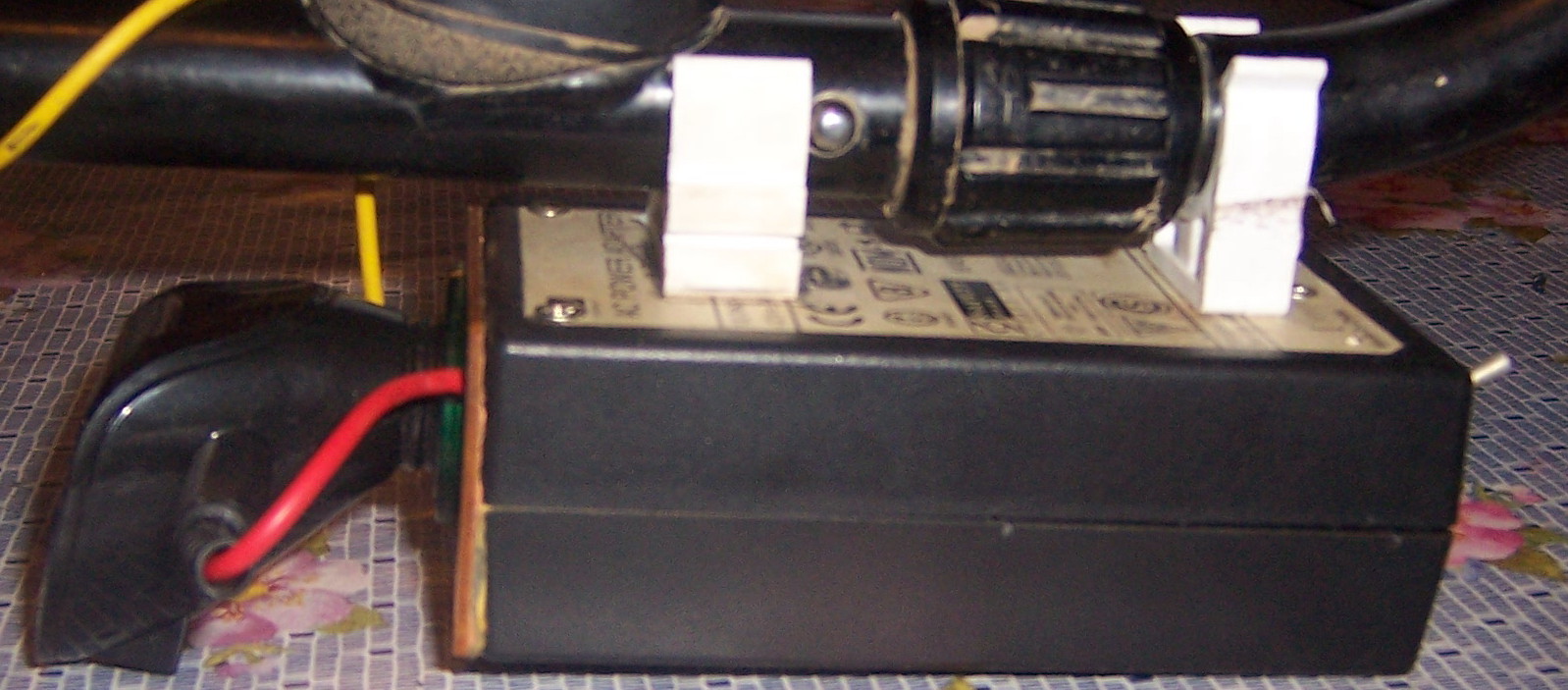

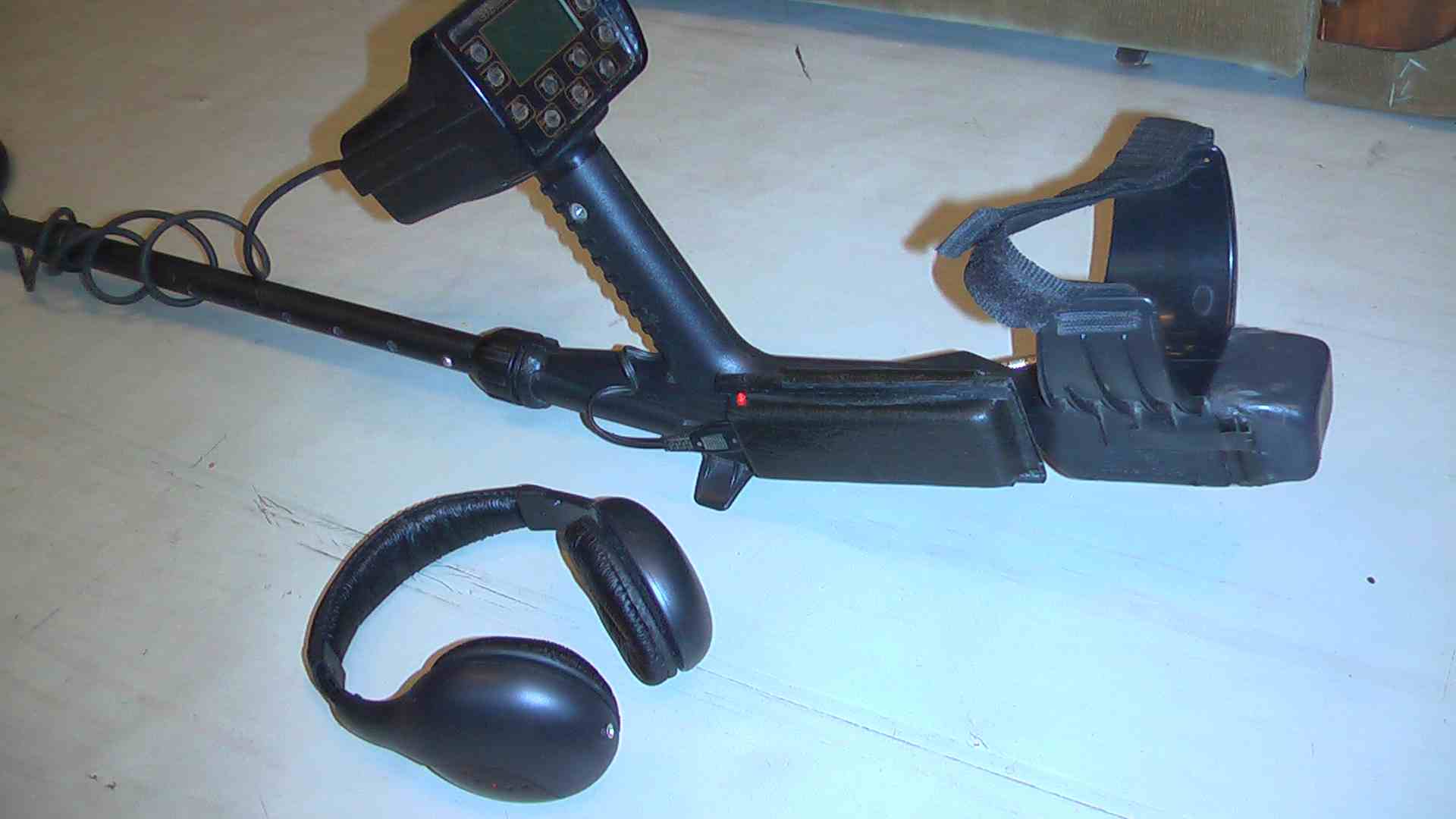

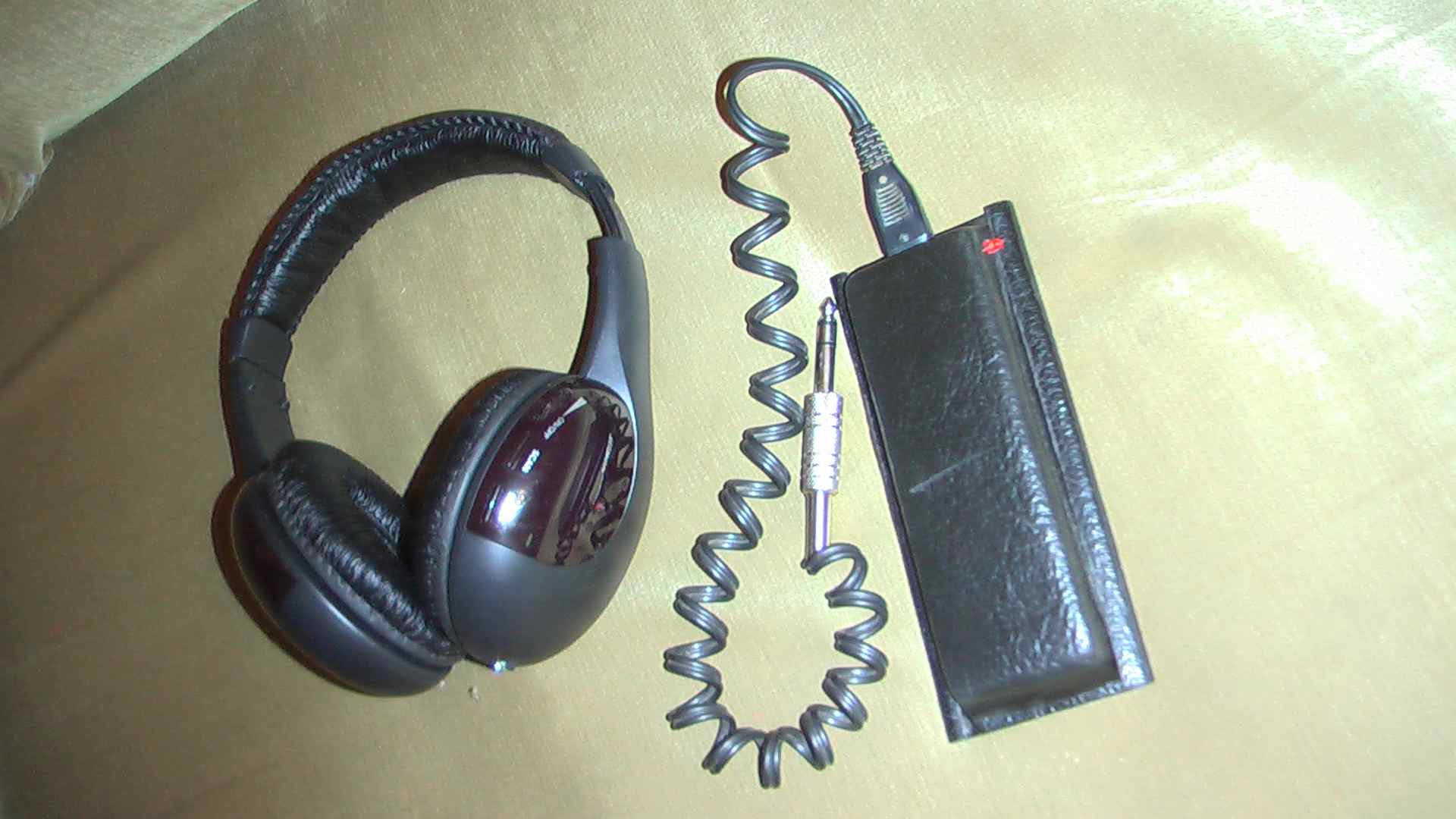

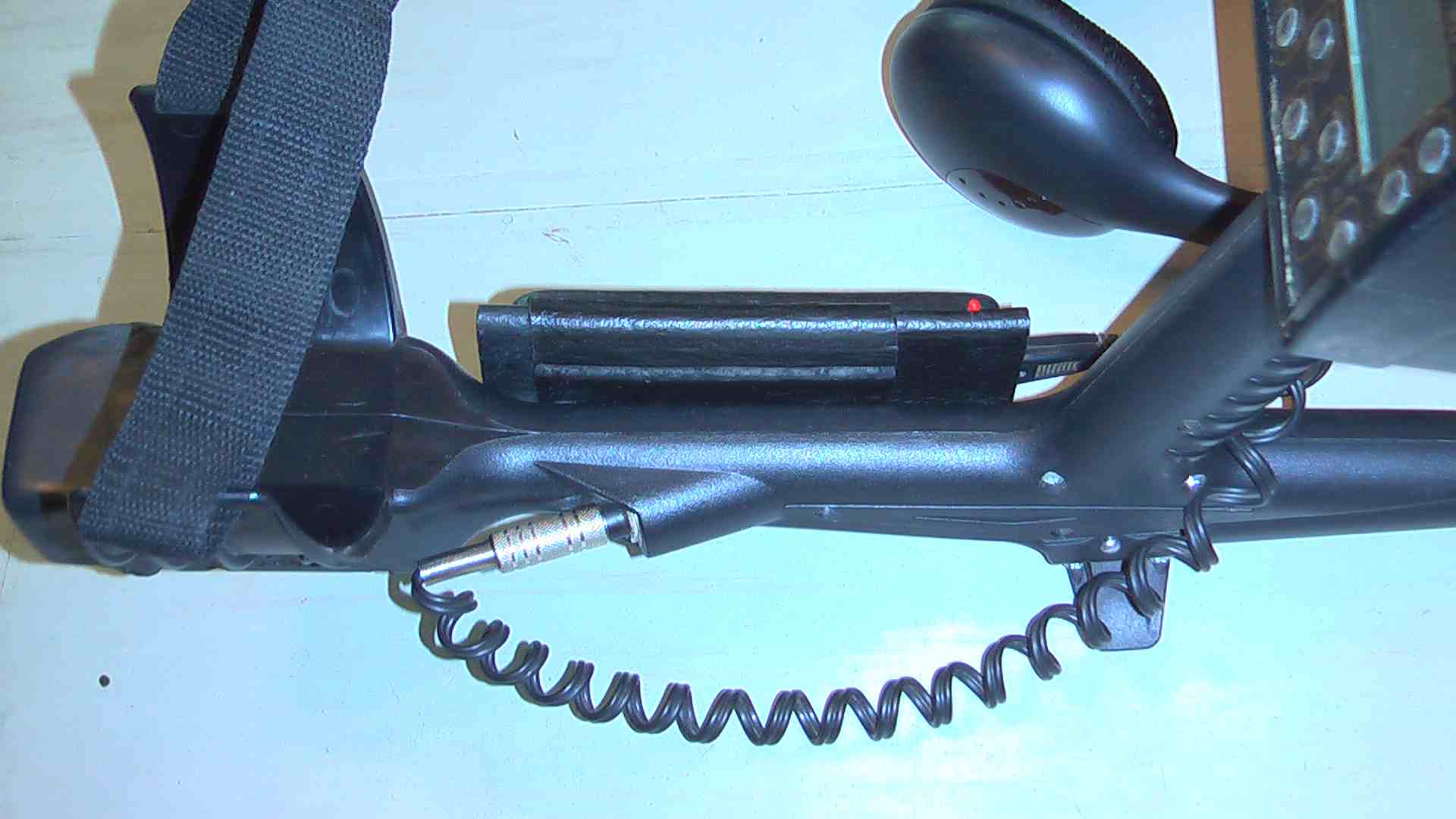

Выкладываю как обещал крепление на дфх

Вложенные эскизы изображений

[belov]

Radiomans, ну не устраивает меня качество и громкость звука! С обычными проводными ушами ходил половину прошлого сезона, пока провода не перетерлись, так вот качество звукового отклика в них на порядок лучше, чем пока с беспроводными. Просто хочу те устройства, которые есть у меня, пристыковать и забыть про эту тему. Навсегда!
Вот и думаю над проблемой и варианты перебираю, а не для того чтоб заипаться, как некоторые думают.
Ладно, буду в собственном соку вариться, пока не разрешу все эти проблемы .

[fiskars]

и так, еще раз, попытаюсь доходчиво объяснить что и как нужно переделать в самом трансмиттере чтоб звук стал хорошим, громким и не крехтящим
1. что нам понадобится:

Паяльник(лучше с тонким жалом т.к. монтаж наплате плотный и не подразумевает лазание туда дедушкиным 100 ватным паяльником )
Мультиметр любой-главное чтоб мог мерять сопротивление
Припой, тоже лучше использовать тонкий
переменный резистор не более 1 Ком нолучше всего 220-500 Ом, так точнее будет
ну и собственно сам трансмиттер
Разбираем трансмиттер и смотрим куда идет провод входа, обычно он состоит из трех жил-одна черная и 2 цветные, черная это есстественно минус (земля, масса-как хотите), 2 цветные это сигнальные жилы т.е. это два плюса, повторюсь три жили это в большинстве трансмиттеров, особенно безимянных. Но т.к. я купил на этот раз фирменый то и внутри все по фирменному

все провода потписаны, синий это антена-его мы вообще не трогаем и не замечаем, а вот дальше как и говорил 2 цветных и черный. И так, выше писали что все мд у нас моно, т.е. это минус и плюс но у нас трансмиттер стерео, соответственно либо мы сами замкнем либо замкнет за нас детектор-безразницы, замкнем сами т.к. будет проще. Замыкаем 2 цветных провода

все, теперь у нас вход моно, теперь береем переменный резистор и припаиваем к нему 2 провода, куда?во всех обычных переменниках 3 вывода, правый и левый это общее сопротивление которое не меняется никак, а средний это ползунок который бегает по дорожке сопротивления, и так припаиваем один провод к среднему выводу а второй к любому правому или левому значения не имеет, припаяли. Идем дальше, теперь у нас вход в трансмиттере моно т.е. 2 провода масса и плюс, припаиваем резистор параллельно входу трансмиттера т.е. один провод резистора на массу второй провод на 2 замкнутых цветных
получится так:

все готово, подключаем к мд трансмиттер, включаем мд и машем любой монеткой, при этом прием лучше вести на мобильник, принимает он почише китайский фуфлорадио и настройка цифровая с минимальным шагом

ну и настройка как вы поняли заключается в нахождение самого лучшего для вашего слуха звука при помощи кручения резистора, предположим нашли то положение при котором вас все устраивает, теперь все выключаем, незабудьте отключить от мд и вынут батарейки из транса, при этом как можно аккуратнее с резистором, он у вас хранит то сопротивление которое нам нужно, т.е. при разборке ненадо его крутить и т.п., аккуратно отпаяли резистор и замерили тестером сопротивление между теми выводами, где у вас были припаяны провода. в моем случае сопротивление составило 26 Ом, все теперь наша задача найти постоянный резистор(купить в магазине, выкорчевать из лома плат) и припаять точно так же как и был припаян ранее переменник.все!! более ничего ненадо делать, не пытайтесь подбирать это сопротивление постоянными резисторами ибо даже на моем примере различие ощутимо 100 Ои или 26 Ом, не пожалейте 3 рубля купите переменник и не стройте трансформаторы, сварочные аппараты и т.д. все проще некуда, разжевал уже для первокласника все, думаю проблем не возникнет но если все же после переделки ваш трансмиттер отказывается работать с мд-крехтит пердит и т.д. значит он просто не подходит для этого дела, обычно такое происходит на более дорогих моделях, ну и на некоторых китайских, и это не означает что надо мотать сварочный аппарат для того чтоб заработало, не такая дорогая вещь трансмиттер, можно купить провереные уже в этой ветке, например из первого поста или же ритмикс. еще бывает проблема в том что звук не крехтит и довольно громкий но какой то пустой (не звонкий), для этого увеличте входные конденсаторы, обычно там стоят не более 470НФ, можно поставить более 2мкф, но это тоже подбирается под ваш слух и ваш вкус
По поводу белкина того что купил-не берите, редиска!! тоже выключается после 40 секунд молчания хотя звук офигенный, ну и стоит соответственно буду использовать как песпроводные уши для компа

[Mikel]

Скоро займемся Белкой у приятеля есть такой надо убрать баг 40 сек
возможно стоит электрорнный ключ или компаратор

[олег-мазер]

Ничего подобного, голимое моно

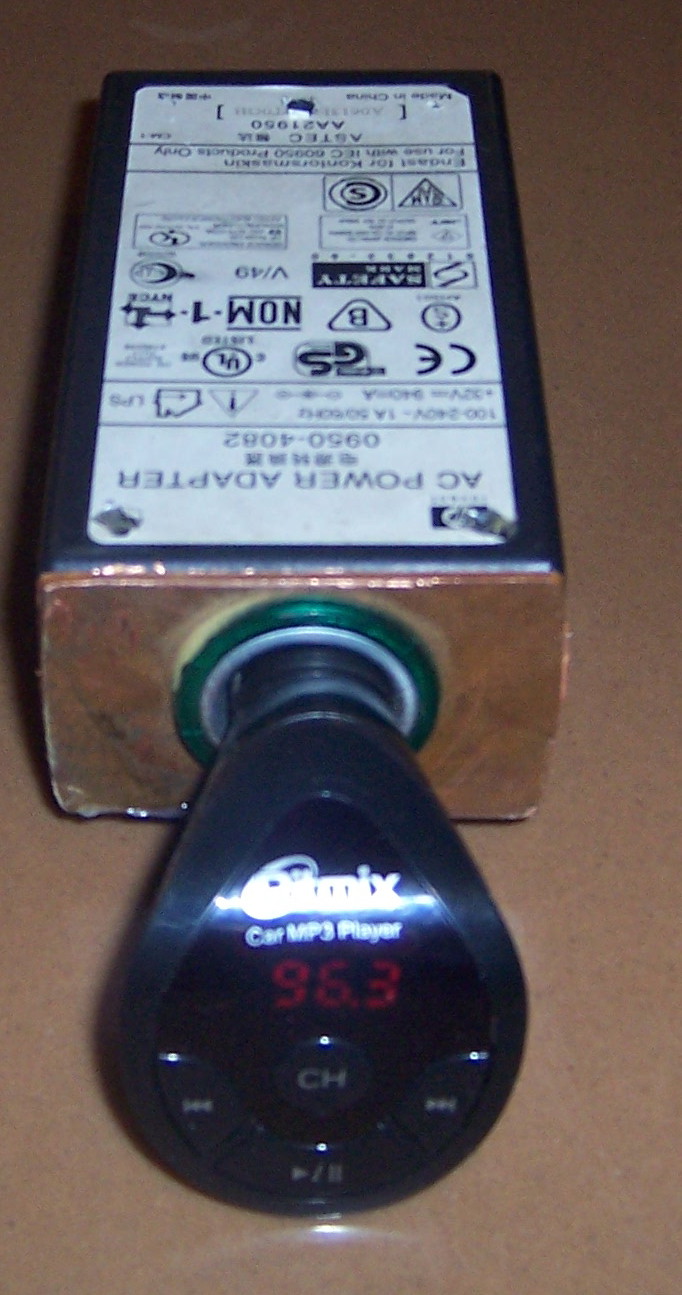

Исправил ,спасибо..Мне нравиться.А если к сигнуму- вообще отлично звучит.

Вложенные эскизы изображений

[fiskars]

Исправил ,спасибо..Мне нравиться.А если к сигнуму- вообще отлично звучит.

частота не плывет?на улице пробовали?кварца там нет и хавает по току прилично а в уши я аккумулятор засунул

[T_maxim]

ось це діло. fiskars молодец разжевал и вправду для первокласника! сразу все вопросы отпадают.
+ в репу

[fiskars]

Скоро займемся Белкой у приятеля есть такой надо убрать баг 40 сек
возможно стоит электрорнный ключ или компаратор

кто его знает, помоему в микре встроеный детектор стоит судя по названиям

[олег-мазер]

частота не плывет?на улице пробовали?кварца там нет и хавает по току прилично а в уши я аккумулятор засунул

На улице не пробовал,по квартире пару раз уплывал когда уходил из зоны приема.При уверенном приеме долго работал,мучал сиг тестами(зима зараза)все отлично не уплыл.В поле помех поменьше .Я в корпус новый АА поставил 2 шт,хотел 3 но вес ,а уши не трогал.

[Mikel]

кто его знает, помоему в микре встроеный детектор стоит судя по названиям

Надо проверить где пропадает сигнал по питанию и загасить этот баг,
кстати на вашей белке есть переключатель авто он-оф

[fiskars]

Надо проверить где пропадает сигнал по питанию и загасить этот баг,
кстати на вашей белке есть переключатель авто он-оф

Ого не знал. Шепните пожалуйста как там с бубном потанцевать?: )

[Mikel]

Можно осцилой или мультиметром при нормальной работе замерить на ножках
сигнал и когда сам выключится вот так и потенцевать с бубном
Когда выяснится что пропадает будем искать решение вопроса

[fiskars]

Вот что нашел. Вроде по англицки но есть как обмануть зверюшку эту чтоб не вырубался. К транзистору проводок и еще к одному контакту. Сейчас переведу гляну
http://www.google.ru/url?sa=t&source=web&c...qs36-CF_AORiwJQ

Сообщение отредактировано fiskars: Feb 27 2012, 21:10

[Mikel]

Да все верно это электронный ключ на транзисторе удачи

[vik-ing]

А такая штука напрямую с гарнитурой BT будет работать ?
http://www.ebay.com/itm/New-Bluetooth-A2DP...=item415fa3f447
