FM-передатчик, беспроводные уши к любому МД, Внимание, не купите подделку !

[ative]

Bingle B616 -  взял уши и трансмиттеры
https://ru.aliexpress.com/item/Mini-Wireles...oryId=200000289
и
https://ru.aliexpress.com/item/Universal-Ca...oryId=200000289

Оба вполне хороши. Есть очень легкий фон, но перестаешь замечать быстро, и 8 часов ходишь без проблем.
С родным блоком качество очень не айс было.

Я правильно вас понимаю, что вместо родного блока нужно купить один из тех на которые вы дали ссылку и без переделок можно будет ходить?

[_Velles_]

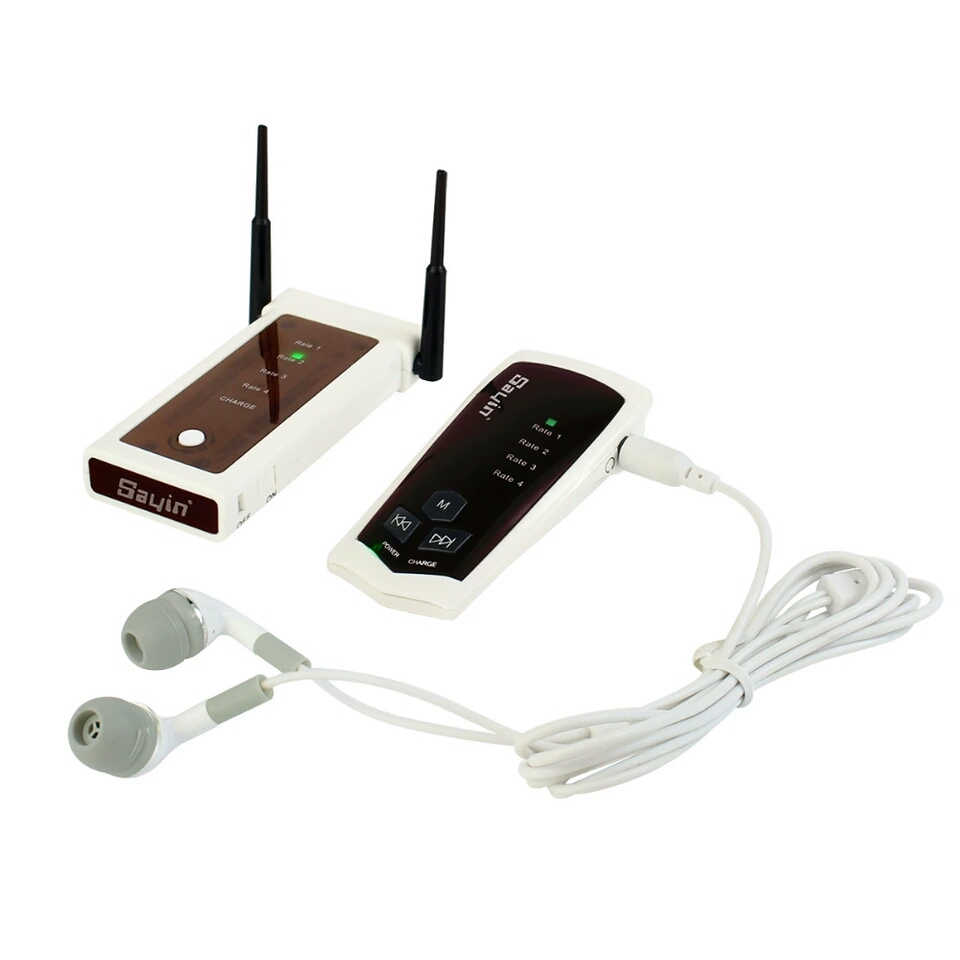

Подобное не кто не пробовал?

Вложенные эскизы изображений

[RGF]

Я правильно вас понимаю, что вместо родного блока нужно купить один из тех на которые вы дали ссылку и без переделок можно будет ходить?

Почти так. Только сопротивление в трансмиттеры, что я указал, запаять таки надо.

Сообщение отредактировано RGF: Dec 22 2016, 10:04

[Radiomans]

Припаял, звук стал очень хороший, но есть сильный фон. ...

Что за фон ?
Писал уже много-много раз. ФМ-трансмиттер передаёт звук Hi-Fi качества. Подключите его к компьютеру или магнитофону и убедитесь что звук хороший !
Все проблемы из-за отсутствия у МД линейного выхода звука. Решается припайкой резистора и/или перепайкой подключения проводов.
P.S. всё это написано и нарисовано в 1 сообщении темы

Сообщение отредактировано Radiomans: Dec 22 2016, 14:13

[_Velles_]

Что за фон ?
Писал уже много-много раз. ФМ-трансмиттер передаёт звук Hi-Fi качества. Подключите его к компьютеру или магнитофону и убедитесь что звук хороший !
Все проблемы из-за отсутствия у МД линейного выхода звука. Решается припайкой резистора и/или перепайкой подключения проводов.
P.S. всё это написано и нарисовано в 1 сообщении темы

Попробую объяснить. Без впайки резистора звук от сигнала был глухой, после впайки по первой схеме звук сигнала стал звонкий и сочный. Но при подключении ресивера к прибору в режиме покоя идет шум. Тот же шум идет в приемнике (телефон,радио,автомагнитова)если ресивер подключить к компу, включить музыку и поставить на паузу. Шум есть, что с переделкой, что без. Грешу на качество трансмиттера.

[Radiomans]

.. Тот же шум идет в приемнике (телефон,радио,автомагнитова)если ресивер подключить к компу, включить музыку и поставить на паузу ...

Значит у Вас бракованный трансмиттер.

[_Velles_]

Значит у Вас бракованный трансмиттер.

Вот на это я и грешу.

[класик]

Попробую объяснить. Без впайки резистора звук от сигнала был глухой, после впайки по первой схеме звук сигнала стал звонкий и сочный. Но при подключении ресивера к прибору в режиме покоя идет шум. Тот же шум идет в приемнике (телефон,радио,автомагнитова)если ресивер подключить к компу, включить музыку и поставить на паузу. Шум есть, что с переделкой, что без. Грешу на качество трансмиттера.

Как вариант, сильно завышена чувствительность самого передатчика. В передатчике чувствительность убавить, в приборе добавить громкость. Это как на телевизоре, когда при подключение DVD громкость убавлена почти на всю, а на телевизоре добавляют все больше и больше и говорят звук плохой. Он плохой и будет, идет усиление шума и различных наводок. Если замкнуть принудительно вход передатчика, в наушниках должна быть тишина, или легкое шипение.

[_Velles_]

Как вариант, сильно завышена чувствительность самого передатчика. В передатчике чувствительность убавить, в приборе добавить громкость. Это как на телевизоре, когда при подключение DVD громкость убавлена почти на всю, а на телевизоре добавляют все больше и больше и говорят звук плохой. Он плохой и будет, идет усиление шума и различных наводок. Если замкнуть принудительно вход передатчика, в наушниках должна быть тишина, или легкое шипение.

В трансмиттере нет громкости, усиление регулируется громкостью прибора.

[Radiomans]

Это проверили ? -

.....  Если замкнуть принудительно вход передатчика, в наушниках должна быть тишина, или легкое шипение.

Сообщение отредактировано Radiomans: Dec 23 2016, 00:02

[DuzhinaSt]

Всем доброго дня. Подскажите беспроводной комплект для Тесоро компадре. Посмотрел тему, пишут что Тесоро создает помехи.Хочется, чтобы нормальный был и по цене не космос.

[Istra]

Господа, кто в этом разбирается.
У прибора GM4WD присутствуют беспроводные наушники. Передающее устройство базируется в батарейном отсеке. Предусмотрена определенная процедура для прописки других наушников (под маркой Golden Mask) на случай выхода из строя первых. Вот микросхема передающего устройства:


Было бы неплохо знать, какие ещё наушники можно без лишнего геморроя подружить с "родным" передающим устройством.

[Radiomans]

Нет готовых наушников ..... Это просто микросхема.
Фирма TI продаёт комплекты микросхем и предоставляет программное обеспечение для настройки. Если есть желание и деньги то можете без проблем спроектировать и спаять совместимые наушники. Только возится с этим -- представляете какой геморрой .......

[Istra]

Нет готовых наушников ..... Это просто микросхема.

Ну вот, например: http://www.reviewdetector.ru/index.php?sho...433&hl=deteknix
Внешне идентичны с наушниками GM. Могут же они быть и внутренне одинаковыми, соотвественно взаимозаменяемыми.
Просто, в указанных выше, передающий блок отдельно, а в Golden Mask - встроенный.

Сообщение отредактировано Istra: Dec 27 2016, 22:24

[Radiomans]

А что там внутри ? Неизвестно ....
Таких модулей приёмо-передающих куча видов разных производителей. Это просто пара микросхем. Для передачи данных, видео, звука .... Например они могут применятся и просто для передачи данных от выносного датчика для метеостанции ....
Так что для начала надо разбирать и сравнивать, ну а потом если одинаковые то пробовать перепрограммировать .

[Istra]

А что там внутри ? Неизвестно ....
Таких модулей приёмо-передающих куча видов разных производителей. Это просто пара микросхем. Для передачи данных, видео, звука .... Например они могут применятся и просто для передачи данных от выносного датчика для метеостанции ....
Так что для начала надо разбирать и сравнивать, ну а потом если одинаковые то пробовать перепрограммировать .

Короче, тоскливо . Опять прийдется курочить "родные" и ваять под себя "сборную солянку".
Я далёк от этих радиодел. Думал, что всё гораздо проще. Типа, если идентичные составляющие, то ввел передающий блок в режим поиска, включил наушники, и они прописались. Как в этом видео: https://www.youtube.com/watch?v=lt3kxPKM8BY

[panangin]

полезная тема. Будем пробовать.

[NE_XT]

Я вот зацепился за слово безпроводное, и понял что оно - неправильное правильное -свободные руки, ну типа карате - пустая рука. Когда ходим и машем (потом взлетаем) не важно есть провод или нет, а вот копать или покурить, как серпом провод режет. Я тут подумал вывести контакты на ручку прибора, а наушников провод в рукав и перчатку, рисовать лень - народ поймет. Проще говоря ручка в руках ,уши подключены через контакты в перчатке. Положили прибор на землю, тумблер, геркон и прочие интересности включам внутренний динамик. В голову полезла всякая ерунда дальше, а чё мож транс на ручке намотать
ЗЫ: знаю и грязно бывает и дожди кислотные, жду критики.


Сообщение отредактировано NE_XT: Dec 29 2016, 20:42

[Radiomans]

....  и грязно бывает и дожди кислотные ...

И похоже таким дождиком на Вас покапало

[NE_XT]

И похоже таким дождиком на Вас покапало

Ну попробую как нибудь отвязатся от проводов - нестандартным безпроводным способом.
попробую трансформатор намотать, первичку на ручке, вторичку в перчатке, ну и усилок на операционике в ушах.

оффтоп на ночь глядя:
Вчера вырвался в соседний лесок, +10 было, с ходу под пнем (5 метров не прошел) поднял старую брозовую печатку, потом топор огромный, а на против, рядом на дереве цветы и свечи и надпись тут была убита в 2014 году молодая женщина.
Так что, дожик тут не причем. Немного переволновался наверно. Кошмары лезут в голову.

GPS

Сообщение отредактировано NE_XT: Dec 29 2016, 21:13
