FM-передатчик, беспроводные уши к любому МД, Внимание, не купите подделку !

[AlexApus]

Кто делал переходник по второй схеме на АКА, скажите, вы сравнивали дальность с/без наушников? По моему, имеется некий трешхолд по уровню. Без наушников существенно дальше слышно сигнал. 5см на снайперке 6" разницы. Как не регулировал резистор и громкость на блоке мд, улучшить результат не удалось. До этого я делал по своей схеме, подобранной методом тыка, она даёт идентичный динамику звук, слышны даже самые слабые сигналы. Схема есть в теме по Беркуту. http://www.reviewdetector.ru/index.php?sho...post&p=14434652

Возможно, выход с МД имеет бОльший динамический диапазон, чем линейный вход модулятора, и понижая амплитуду шунтирующий резистором, малые амплитуды сигнала с МД просто уходят за диапазон чувствительности. Думается, нужно применять компрессор сигнала.

Сообщение отредактировано AlexApus: Sep 14 2016, 08:54

[sledopblt]

Кто делал переходник по второй схеме на АКА, скажите, вы сравнивали дальность с/без наушников? По моему, имеется некий трешхолд по уровню. Без наушников существенно дальше слышно сигнал. 5см на снайперке 6" разницы. Как не регулировал резистор и громкость на блоке мд, улучшить результат не удалось. До этого я делал по своей схеме, подобранной методом тыка, она даёт идентичный динамику звук, слышны даже самые слабые сигналы. Схема есть в теме по Беркуту. http://www.reviewdetector.ru/index.php?sho...post&p=14434652

Возможно, выход с МД имеет бОльший динамический диапазон, чем линейный вход модулятора, и понижая амплитуду шунтирующий резистором, малые амплитуды сигнала с МД просто уходят за диапазон чувствительности. Думается, нужно применять компрессор сигнала.

Приветствую! у меня Сигнум, перепробовал кучу трансмиттеров пробовал разные схемы подключения в результате всё токи перешел на рапу и тишина (нет белого шума) и слабые сигналы четко слышны.

[AlexApus]

Приветствую! у меня Сигнум, перепробовал кучу трансмиттеров пробовал  разные схемы подключения в результате всё токи перешел на рапу и тишина (нет белого шума) и слабые сигналы четко слышны.

Можно ссылочку на Вашу модель? Подключали через переходник или напрямую ?

[sledopblt]

Можно ссылочку на Вашу модель?  Подключали через переходник или напрямую ?

модель H3070 подключать надо через переходник, схемку нашел на сайте чья не помню

[AlexApus]

модель H3070 подключать надо через переходник, схемку нашел на сайте чья не помню

Сделал по вышеприведенной схеме - звук появляется только в 1см от катушки. Похоже, в Беркуте другой аудиотракт.

Переделал схему, теперь более-менее нормально звучит, но все равно до динамика не дотягивает 1-2см по дальности. Чуйку надо увеличивать на 2 ед. что бы выровнять по глубине. Но есть и плюс, не слышны мелкие подглючивания из за помех)



Сообщение отредактировано AlexApus: Sep 15 2016, 08:54

[.RONIN.]

Сделал по вышеприведенной схеме - звук появляется только в 1см от катушки. Похоже, в Беркуте другой аудиотракт.

Переделал схему, теперь более-менее нормально звучит, но все равно до динамика не дотягивает 1-2см по дальности. Чуйку надо увеличивать на 2 ед. что бы выровнять по глубине. Но есть и плюс, не слышны мелкие подглючивания из за помех)

Вскрой и посмотри на чем собран звуковой тракт. От этого и отталкивайся. Думаю , ничего не поменялось. А вообще, Я не понял про сантиметры и катушку. Что это за схема, мало резисторов. Минимум два выкинуть нужно.

Сообщение отредактировано .RONIN.: Sep 15 2016, 09:35

[AlexApus]

Вскрой и посмотри на чем собран звуковой тракт. От этого и отталкивайся. Думаю , ничего не поменялось. А вообще, Я не понял про сантиметры и катушку. Что это за схема, мало резисторов. Минимум два выкинуть нужно.

Если не использовать землю от МД, а только LR каналы, то получить идентичный отклик как у динамика не получается. Т.е. включаем наушники, машем монеткой, находим максимальную дальность, потом вынимаем наушник и на динамике еще слышно как минимум на 5см см дальше. Резистор между землей МД и одним из каналов позволяет уменьшить эту разбежку до минимума.

[sledopblt]

Если не использовать землю от МД, а только LR каналы, то получить идентичный отклик как у динамика не получается. Т.е. включаем наушники, машем монеткой, находим максимальную дальность, потом вынимаем наушник и на динамике еще слышно как минимум на 5см см дальше. Резистор между землей МД и одним из каналов позволяет уменьшить эту разбежку до минимума.

как то странно а вы можете посмотреть на какой микрухе у вас сделан звук?

[.RONIN.]

Если не использовать землю от МД, а только LR каналы, то получить идентичный отклик как у динамика не получается. Т.е. включаем наушники, машем монеткой, находим максимальную дальность, потом вынимаем наушник и на динамике еще слышно как минимум на 5см см дальше. Резистор между землей МД и одним из каналов позволяет уменьшить эту разбежку до минимума.

Без комментариев.
Просто почитаю дальше.

[AlexApus]

как то странно а вы можете посмотреть на какой микрухе у вас сделан звук?

Вот нашел в нете фото

[sledopblt]

честно говоря по этим фото не чего не поймёш

[sss]

MC34119 (аналог LM4818) мостовой усилитель т.е. подключение динамика без вывода на землю.... из-за чего и возникают все проблемы т.к. на выводы наушников (L и R) подаётся по полу волне сигнала, для динамической нагрузки. И без искусственной земли на вход трансмиттера попадает только половинка - вот вам и искажения...

[antimeat]

что-то у меня с трансмитерами не сложилось, все проблемки возникают, тут решил посмотреть не дорогие наушники беспроводные. заинтересовали две модели Philips SHC1300 или Rombica Mysound BH-01 1C, Bluetooth, какая из моделей подойдет к Сигнуму?

Сообщение отредактировано antimeat: Oct 11 2016, 12:05

[Radiomans]

Не пойдут.
Первые инфракрасные, работают только в прямой видимости диван-телевизор.
Вторые это обычные bluetooth с нереальной ценой, будет задержка сигнала.
(а в чём проблема с трансмиттерами ? Дёшево и доступно.)

[antimeat]

Не пойдут.
Первые инфракрасные, работают только в прямой видимости диван-телевизор.
Вторые это обычные bluetooth с нереальной ценой, будет задержка сигнала.
(а в чём проблема с трансмиттерами ? Дёшево и доступно.)

вся проблема в перепайке сигнал глухой тут как то обсуждалось.

[vadvad]

вся проблема в перепайке сигнал глухой тут как то обсуждалось.

Здесь обсуждался вариант без перепайки:
http://www.reviewdetector.ru/index.php?sho...=38099&st=2180#

[antimeat]

Здесь обсуждался вариант без перепайки:
http://www.reviewdetector.ru/index.php?sho...=38099&st=2180#

я не очень понимаю почему одно гнездовый переходник 6.3 работает приглушенно, а двух гнездовой с заглушкой в виде второй связки наушников и трансмитера будет работать нормально? В чем секрет такой работы?

Сообщение отредактировано antimeat: Oct 18 2016, 09:46

[spring]

Наушники эти нагрузкой являются.
Вариант конечно без перепайки но "топорный" хлеще не придумать

[antimeat]

Получилось без паяльника. В общем:
1. Покупаем самые дешевые говнонаушники-затычки.
2. Покупаем Переходник 1 x 6,3 джек папа на 2 x 3,5 джек мама (желательно)
или Переходник 1 x 6,3 джек папа на 1 x 3,5 джек мама + Переходник 1 x 3,5 джек папа на 2 x 3,5 джек мама.

3. Переходник вставляем в прибор, в одну дырку переходника вставляем говнонаушники и приматываем их изолентой, чтобы не мешались. Ими пользоваться не будем. В другую дырку переходника вставляем трансмиттер.
4. Заработало!

Я проверял вариант с двумя переходниками. Бегать искать 6,3 джек папа на 2x3,5 мама пока ломает. Вместо говнонаушников-затычек еще вставлял одноухую затычку с одним каналом, но качество звука выдаваемое трансмиттером сразу падало. Лучше затыкать полноценными стерео-говнонаушниками.

использовал второй вариант, но звук ничуть не изменился, такой же глухой, от звонкого сигнала динамика сигнума как отличался так и отличается к большому разочарованию.

[Karadag]

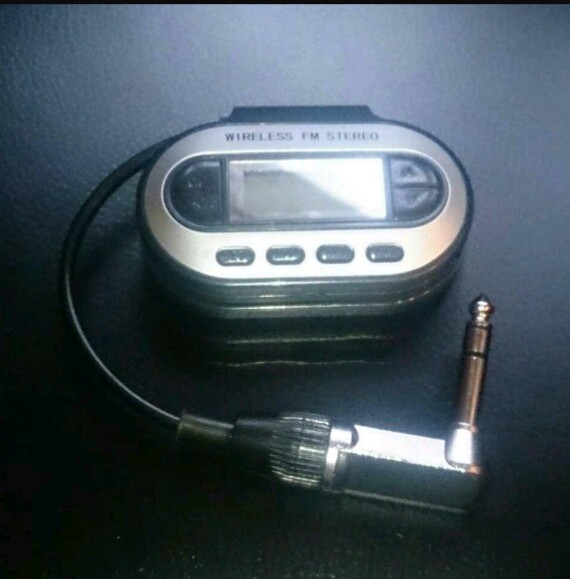

У меня вот такой на экспе отлично работает, а на тесоро ни как((Есть еще один,попробую к Tesoro приспособить,только какое сопротивление ставить не знаю.Может пробовал кто,подскажите и по какой схеме паять?С уважением..

Вложенные эскизы изображений
