FM-передатчик, беспроводные уши к любому МД, Внимание, не купите подделку !

[Radiomans]

Не могу избавиться от искажений. Перепробовал всё вышеперечисленное.
Хелп ми, сос ми!!!

Какие именно искажения ? - хрипит ? тихо работает ?? вообще не работает ???
Напишите подробнее. Громкость не пробовали уменьшить ???? и проверьте работу от простого МП-3 плейера, может у Вас брак попался ?
P.S. Если у кого есть такие проблемы - "" урезаны высокие и низкие частоты, звук недостаточно громкий, глухой, Treshold (для терки) при небольшой громкости слышен с шумами, увеличив громкость приемника, появляются сильные шумы. "" , то надо просто увеличить ёмкость входных конденсаторов.
Вот коллега Aki прислал фотки - в его трансмиттере ёмкость входных конденсаторов была 0,03мкФ, он впаял на 4.7мкФ . Смотрите на фото, в результате звук стал громким и чистым.

[Александр1970]

Какие именно искажения ? - хрипит ? тихо работает ?? вообще не работает ???
Напишите подробнее. Громкость не пробовали уменьшить ???? и проверьте работу от простого МП-3 плейера, может у Вас брак попался ?
P.S. Если у кого есть такие проблемы - "" урезаны высокие и низкие частоты, звук недостаточно громкий, глухой, Treshold (для терки) при небольшой громкости слышен с шумами, увеличив громкость приемника, появляются сильные шумы. "" , то надо просто увеличить ёмкость входных конденсаторов.
Вот коллега Aki прислал фотки - в его трансмиттере ёмкость входных конденсаторов была 0,03мкФ, он впаял на 4.7мкФ . Смотрите на фото, в результате звук стал громким и чистым.

Урезаны высокие и низкие частоты, звук недостаточно громкий, глухой.
Куда лепить конденсаторы? На моем трансмиттере нет ярко выраженных конденсаторов на входе.

Вложенные эскизы изображений

[Radiomans]

Урезаны высокие и низкие частоты, звук недостаточно громкий, глухой.
Куда лепить конденсаторы? На моем трансмиттере нет ярко выраженных конденсаторов на входе.

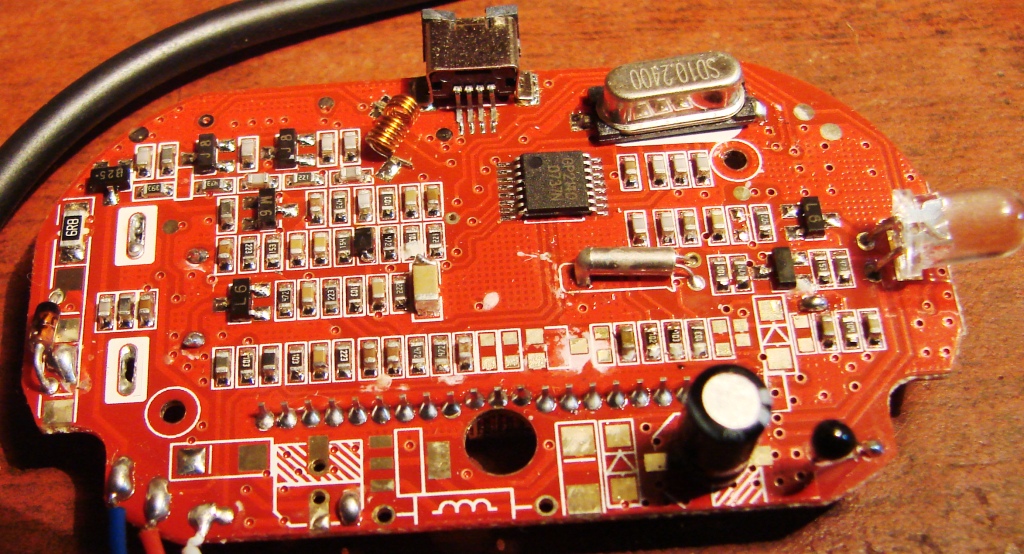

На вашей фотке присмотритесь - от красного и белого провода идут дорожки к конденсаторам, это они и есть.

[Александр1970]

На вашей фотке присмотритесь - от красного и белого провода идут дорожки к конденсаторам, это они и есть.

Насколько я понял - в вашем варианте конденсаторы электролитические?

[Radiomans]

Да, но это не важно. Ставьте любые какие есть. Ёмкости по 1мкф уже будет достаточно.

[Ascket]

Да, но это не важно. Ставьте любые какие есть. Ёмкости по 1мкф уже будет достаточно.

Кондеры проходные? Напаяны на штатные на вашей фотке? И зачем закорочены (моно сделали)?

[Radiomans]

Выход наушников на МД у всех моно, по этому и закорочены. Конденсаторы паяйте как вам удобно, проще напаять сверху, если есть опыт пайки, то можно поставить вместо штатных.

[Александр1970]

Да, но это не важно. Ставьте любые какие есть. Ёмкости по 1мкф уже будет достаточно.

4,7 Мкф впаял, изменений нет. Тупик...

[Radiomans]

А какой звук если подключить к простому мп-3 плейеру ? (выясните сначала какая у Вас проблема - сам трансмиттер плохой, или плохое его согласование с МД .)

[Александр1970]

А какой звук если подключить к простому мп-3 плейеру ? (выясните сначала какая у Вас проблема - сам трансмиттер плохой, или плохое его согласование с МД .)

Трансмиттер нормальный. Проверял и с компьютером и плеером.
Есть еще автомобильный трансмиттер. Там питание только 12 в. или можно примудрить пониже напряжение?

Сообщение отредактировано Александр1970: Apr 1 2010, 15:44

[Dronidze]

Витой шнур и служит антеной...
В приёмниках (типа МР3 и мобилах) шнур наушников антена...
Свои 10м. данный девайс плохо пробивает - с шумом.
Если правильно отрегулировать громкость на мд и подобрать хорошие наушники приёмника, то звук будет вполне приемлемый. Конечно не такой, как напрямую в наушниках, двойное преобразование - искажения TX-RX.
Режим "стерео" в приёмнике отключаю,  имхо: звук лучше...

Нет этот шнур не может являться ПЕРЕДАЮЩЕЙ антенной! Это в приемниках шнур наушников является антенной. Кстати Вы так и не ответили как же настраивается громкость в самом трансмиттере.

[Radiomans]

Трансмиттер нормальный. Проверял и с компьютером и плеером. .....

Так если у Вас в трансмиттере звук нормальный, то чего мудрить ?????????????

(у Вас проблема в согласовании с выходом МД - нет нагрузки. Тему с начала читали ? - просто припаяйте резисторы 100-200 ом параллельно входу (на землю). )

[sss]

Нет этот шнур не может являться ПЕРЕДАЮЩЕЙ антенной! Это в приемниках шнур наушников является антенной. Кстати Вы так и не ответили как же настраивается громкость в самом трансмиттере.

Интерестно почему НЕ может в ТХ и может в RХ? Извините, но физику ВЧ токов обьяснять вам не буду - долго...
Громкость по инструкции...

[Александр1970]

Так если у Вас в трансмиттере звук нормальный, то чего мудрить ?????????????

(у Вас проблема в согласовании с выходом МД - нет нагрузки. Тему с начала читали ? - просто припаяйте резисторы 100-200 ом параллельно входу (на землю). )

Я пробовал все что написано в этом форуме.
Видно не судьба.

[Dronidze]

Интерестно почему НЕ может в ТХ и может в RХ?  Извините, но физику ВЧ токов обьяснять вам не буду - долго...
Громкость по инструкции...

Физику ВЧ мне объяснили в университете. Уровень сигнала в трансмиттере не настраивается, а только отображается, так что согласование необходимо.

[Александр1970]

Физику ВЧ мне объяснили в университете. Уровень сигнала в трансмиттере не настраивается, а только отображается, так что согласование необходимо.

Так помогите советом.

[Dronidze]

Так помогите советом.

Так я уже писал выше, мне хватило только переменного резистора от наушников, никаких кондеров не впаивал, так как звук у меня изменился незначительно (в сравнении с оригиналом), и меня вполне устраивает и громкость и частотный диапазон. Если Вы пробовали такой вариант, то нарисуйте схемку как подключали резистор. Если же резистор не ставить, то практически на любой громкости МД на выходе приемника были сильные искажения. Если же громкость МД (Сигнум 7270) установить 1, то искажения пропадали, но звук становился тихим и "глухим", появлялся шум (из за плохого соотношения сигнал/шум на входе трансмиттера). После установки резистора все нормализовалось, звук немного изменился от оригинала, но не значительно (очень быстро привыкаешь и уже не ощущаешь разницы), информативность не пострадала.

Сообщение отредактировано Dronidze: Apr 6 2010, 19:57

[Земснаряд]

А ОН  не отключается... тока экран, а сам гад одну единственную батарейку АА кушает!

Небольшая поправка - батарейку ААА.

[Земснаряд]

Приобрел сегодня за 300 с копейками  <span name="mcb_s" id="mcb_s" style="display:-moz-inline-stack; display:inline-block; overflow:hidden; zoom:1; *display:inline; margin: 0px; padding: 0px;">DIREC F9006

</span>
попробовал, частоты  воспроизведения ну просто никакие. Будем пробовать  делать делитель из сопротивлений как предлагают тут же на форуме. А так очень приборчик удобный, частота настраивается вручную и тд.

P.S.  был спаяна схемка для согласования МД и трансмитера, такая как в  выше в посте у karel, УВЫ!! разачарован, звук абсолютно никакой, страшный фон, шипение и тд, сигналы мд абсолютно не различимы. При всем при том при подключении к компу например трансмитер выдает прекрасный чистый звук в приемнике. Думаю может виноват мд, пробовал на траке, надо попробовать на Асе.

PS Сегодня пробовал на АСЕ результат тот же , что с делителем, что напрямую звук просто никакой. Весь в раздумьях, очень хочется походить без проводов. Буду пробовать поставить конденсатор в разрыв, может получится.

Не прочитав этой темы с первых страниц, тоже приобрёл такой за 295 рублей в системе Альттелеком. По аналогии с предыдущими описаниями с Траком и Асей - в моей связке с GTI2500 - полное и с большой буквы Г...!!! То, что выходит, даже звуком назвать нельзя. Это просто "белый шум", как мистики говорят .
Через два дня попыток отрегулировать сдал в магазин и в другой точке той же системы за 455 рублей приобрёл Ритмикс 900. И хотя и к нему есть некоторые претензии по звуку, но это всё-таки звук, со вполне различимыми характерными для полезных сигналов Гарри особенностями. Доволен и облегчённо вздыхаю.

[Физорг]

Здравствуйте! Имеется Ritmix FMT-900 («джек - 3,5 мм» перепаял на качественный «джек - 6,3 мм»), наушники – 64 Ом, мобильник Моторола с FM-тюнером. Собрал, проверил.
Получается так, что громкость сигнала регулируется только на телефоне и то её не хватает, а на приборе регулируется только качество звучания (если это можно так назвать). Регулировка качества сводится к тому, что выкручивая на приборе (F-75) ручку громкости на минимум, сводится на минимум фоновый шум (его становится почти не слышно).
Если сравнивать с наушниками подключенными «напрямую», качество полученного звукового сигнала хуже. Вопросы следующие:
1. Как увеличить громкость?
2. Можно ли приблизить качество звучания к качеству как на наушниках, подключенных «напрямую»?
3. Что такое импеданс, какой он на F-75 и с какими характеристиками при этом должны быть трансмиттер, телефон и наушники.
Оговорюсь, с электроникой не дружу, Омы, МкФты, сопротивления, резисторы и куда их паять для меня темный лес, хотя паять немного умею с детства. Тему читал всю и не раз, но в голове сумбур, боюсь не туда припаять и не то.
Может кто-нибудь растолкует популярно, так сказать некое резюме подведет, хотябы основные принципы. Может мне лучше специалисту довериться. Буду очень благодарен. Спасибо за терпение.
