FM-передатчик, беспроводные уши к любому МД, Внимание, не купите подделку !

[pazlbek]

Ничего не понимаю        Я же очень понятно написал для чего припаивать резистор ........ И провод Вам надо перепаять по схеме2 на рисунке. Только после этого у Вас появится звук, а качество - Вы решите сами, устраивает или нет.

да понятно зачем резистор в 1 сообщении написали что подделкой(как я прикупил) на одном транзисторе пользоватся НЕВОЗМОЖНО,так и встает вопрос стоит паять если НЕВОЗМОЖНО.

[Radiomans]

Я написал "невозможно" что-бы не покупали. У таких подделок маленький радиус действия, звук идёт с небольшими шумами, качество изготовления очень нестабильное.
Про свой Вы написали - "В быту работает более менее" . Если качество музыки Вас устраивает, то в чём проблема ? .......

[Istman]

Извеняюсь,непонял я прикупил подделку( включается кнопкой сверху а частота переключается движком на 4 положения сбоку) как у вас указано в 1 сообщении.Или его всетаки можно вылечить перепайкой и добавлением резистора???
фото внутренностей

Эта подделка тоже нормально работает.

[pazlbek]

Я написал "невозможно" что-бы не покупали. У таких подделок маленький радиус действия, звук идёт с небольшими шумами, качество изготовления очень нестабильное.
Про свой Вы написали - "В быту работает более менее" . Если качество музыки Вас устраивает, то в чём проблема ? .......

не проблема,будем эксперементировать..

[калян]

не проблема,будем эксперементировать..

Я сейчас то же попробую поэксперементировать.

[Кореец]

Всё понимаю НО, я заказал наушники 9 февраля, за это время, он ни разу не появлялся на Али, я лично его не видел, хотя смотрел в каждый день. Так вот, с 9 числа по  27 у него с 745 отзывов появился только один, стало 746 и в ночь на субботу вдруг 945(не помню точно), что-то слабо верится что 200 человек за сутки подтвердили получение товара.

Не все еще потеряно. С 10 февраля по 1 марта транспортные компании Китая не работают в связи с Новым годом в КНР. Начинают работать с 1 марта. Сам работаю с Китаем, февраль - вечная проблема.

[UDAZNIK]

Не все еще потеряно. С 10 февраля по 1 марта транспортные компании Китая не работают в связи с Новым годом в КНР. Начинают работать с 1 марта. Сам работаю с Китаем, февраль - вечная проблема.

А без Китая не подскажите,где можно купить хороший передатчик?

Сообщение отредактировано UDAZNIK: Mar 6 2015, 01:54

[PitonPiton]

А без Китая не подскажите,где можно купить хороший передатчик?

Самый лучший приёмник и передатчик в МИРЕ у Французов, но он работает только с Деусом. Найти можно, но не то и не на "Алиэксп"

Зато, знаю где есть самый лучший картофель, под Рогачёво, (Дмитровский р-он) с домового пятна.
Помню, председатель на меня с Сергеем(шурф) орал с краю поля, за то, что мы картофан собирали после "трактора-собирателя ", на жарёнку, не большой пакетик (без фанатизма и наглости). Решил к нему подойти, отдать или оплатить за картофель, так он отказался от всего.

[UDAZNIK]

Самый лучший приёмник и передатчик в МИРЕ у Французов, но он работает только с Деусом. Найти можно, но не то и не на "Алиэксп"

Зато, знаю где есть самый лучший картофель, под Рогачёво, (Дмитровский р-он) с домового пятна.
Помню, председатель на меня с Сергеем(шурф) орал с краю поля, за то, что мы картофан собирали после "трактора-собирателя ", на жарёнку, не большой пакетик (без фанатизма и наглости). Решил к нему подойти, отдать или оплатить за картофель, так он отказался от всего.

Когда же появится новая версия ваших "ушей"?Ну а картошечка на Центральном черноземье- тоже не плохая

[Damaks]

Здравствуйте! уже как-то задавал вопрос, но ответа не получил( сопротивление 200ом нашел.
Подскажите полному профану в радиоэлектронике где какой провод?
[attachmentid=2596103]

[Radiomans]

Теоретически - жёлтый-земля, красный и зелёный звук, синий-антенна. Прозвоните тестером и сравните с типовой схемой включения микросхемы TDA.

[Damaks]

Теоретически - жёлтый-земля, красный и зелёный звук, синий-антенна. Прозвоните тестером и сравните с типовой схемой включения микросхемы TDA.

В том то и дело что даже тестера дома не имею паяльник только нашелся... Буду пробовать так как вы написали, Спасибо за ответ.
Забыл спросить, перепаивать хочу сразу на большой джек в него же спрячу сопротивление, куда подпаивается 4ый проводок антенна я так понимаю? а то в вашем примере 3 провода

Сообщение отредактировано Damaks: Mar 8 2015, 11:08

[Ловец Снов]

Собираю тоже девайз на свою Т74. Задача изначально была:не ковырять прибор,сделать надёжную конструкцию,конструкция должна быть лёгкой и не мешать. Взял ФМ-модулятор(трансмиттер) за 660р.Аккумулятор в него встроен на 120 мА.....мало конечно,по паспорту типа работает до 5 часов,по факту 2 часа. Зарядка 30 мин. Мысль:Не вариант,нужно сделать так,чтобы не заряжать! Выход:Был куплен портативный зарядник на 5200 мА. Из расчёта что должно хватить на 4 суток если не выключая. Портативник вскрылся,выход USB был перепаен с 5 вольт на 4,1 вольта. В портативнике 2 акб 18650. разобрал трансмиттер,акб удалил вместе с двумя микросхемами которые были на микроплате приклеплённых к АКБ(оказались памятью) по этому при потере питания,новый акб не хотели видеть. Удалил их...всё заработало. А да....изначально замерил АКБ встроенный в трансмиттер(с таблетку величиной),вольтаж 4,1 вольт,что меня удивило,думал 1,5.

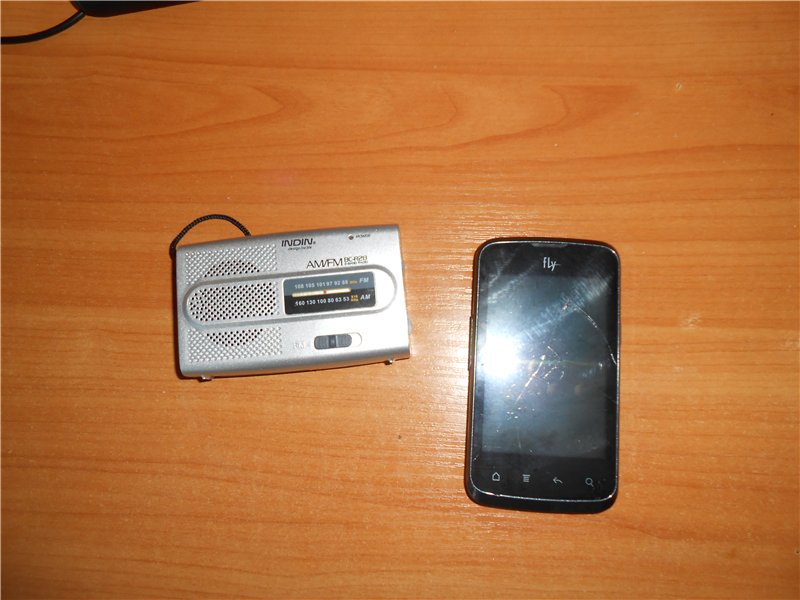

По поводу ушей.....тут я катигоричен,чтоне со встроенным приёмником. Поскольку,уши могут быть неудобные,с плохим звуком,некачественные пластиковые детали и прочее. По этому сделал проще,взял радиоприёмник величиной с пачку сигарет(чуть больше) работающий от 2=х пальчиковых батареек и уши Филипс. Уши уже можно подбирать на вкус и цвет!! и по звучанию и по качеству...хоть Зинхайзер....но с моей точки зрения Филипки с риббоновыми твитерами лучше. Фотки выложу.

Сообщение отредактировано Ловец Снов: Mar 8 2015, 16:29

Вложенные эскизы изображений

[Ловец Снов]

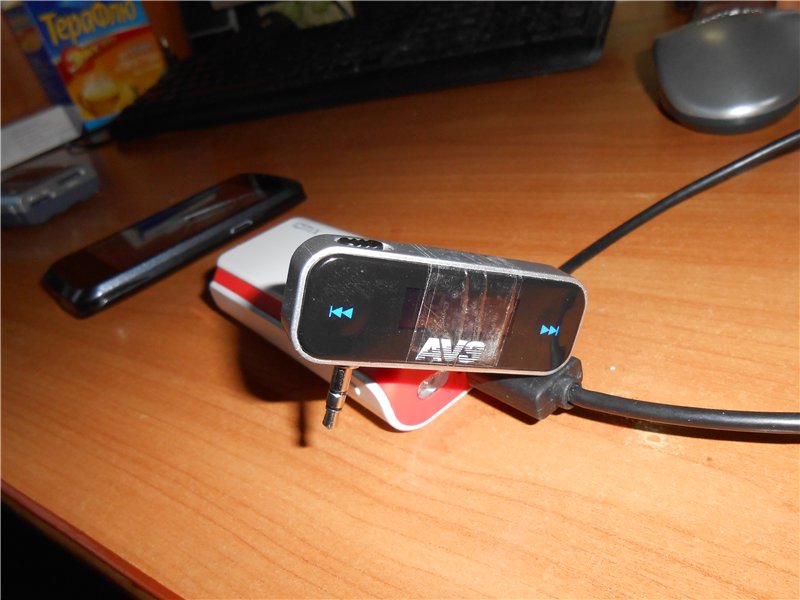

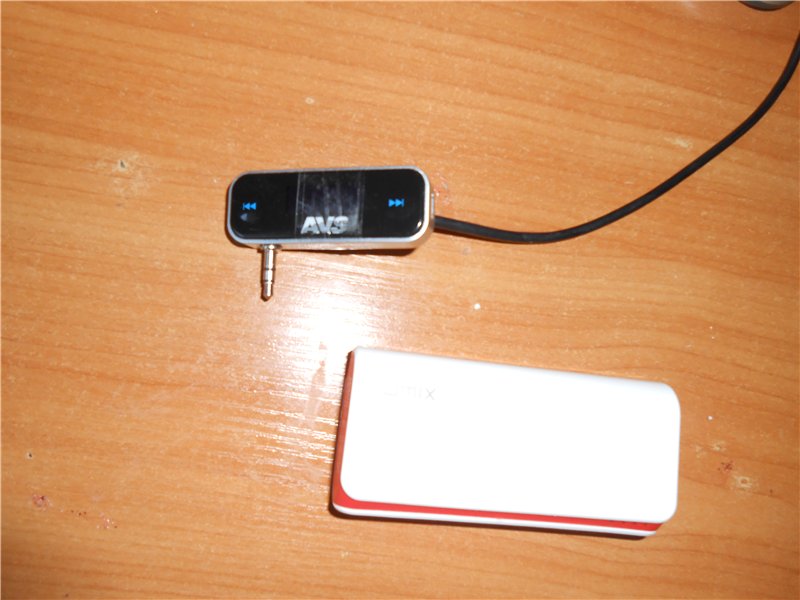

Модулятор и Портативник.

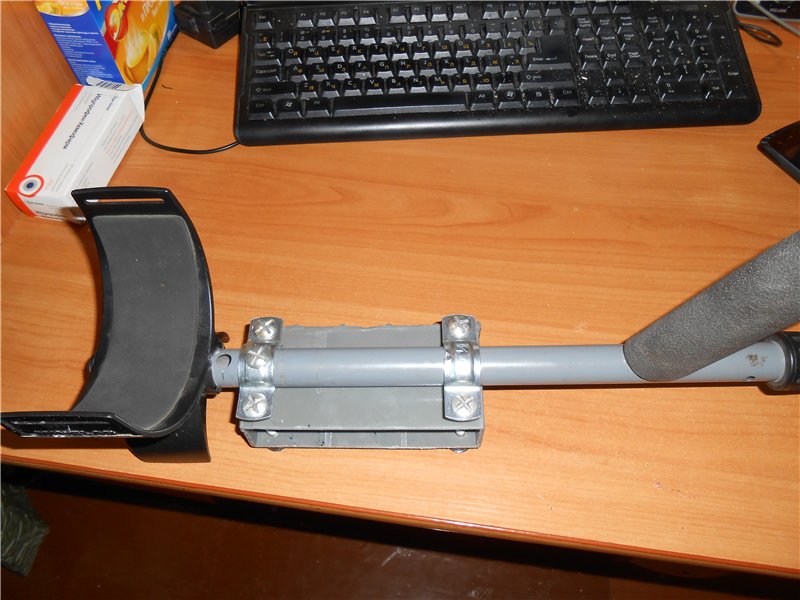

А так же бокс самодельный на штангу,от которого будет идти всего один провод в разъём ушей Т74.
Пока ещё всё делается и вид неказистый осталось сделать крышку с ручкой,привести в божеский вид и покрасить. Блок будет съёмный и ставиться на любой прибор. так же можно под любые уши. Общий вес около 180 грамм с оборудованием.

Вложенные эскизы изображений

[Ловец Снов]

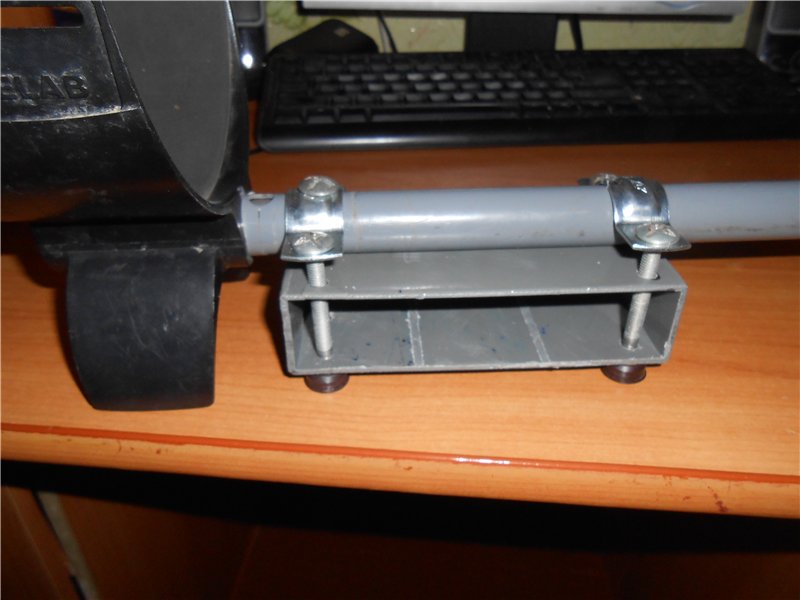

Вот ещё одна фотка,блок как подставка на ножках

Вложенные эскизы изображений

[Radiomans]

... куда подпаивается 4ый проводок антенна я так понимаю? а то в вашем примере 3 провода

Припаяйте кусочек любого проводка в изоляции, длина 5-10 сантиметров, пусть болтается снаружи.

[Damaks]

Хорошо! Жаль плюсовать не могу, на сайте давно, но только получаю инфу читая...
Спасибо. завтра буду пробовать.

[Damaks]

Припаяйте кусочек любого проводка в изоляции, длина 5-10 сантиметров, пусть болтается снаружи.

Сегодня все спаял, заработало!!! Только вот смущает постоянное шипение, так и должно быть? Или сопротивление маловато? При прослушивании с компа звук намного чище был, имею ввиду отсутствие всяческих шумов-помех...

[Istman]

Резистор все исправит.

[EVGenIJp]

Сегодня все спаял, заработало!!! Только вот смущает постоянное шипение, так и должно быть? Или сопротивление маловато? При прослушивании с компа звук намного чище был, имею ввиду отсутствие всяческих шумов-помех...

Сопротивление лучше впаять регулируемое. У меня тоже слегка шипел и при приближении цели в плотную к катушке слышались щелчки. Товарищ перепаял на маленький - регулируемый, подкрутили как надо и все.
