Кто чем копает, скупы..

[Океанов]

она хоть и небольшая, но жесткость усиливает.
Из проблем которые возникали, два раза подваривал в этих местах где отметил. И еще носик скупа сточился об грунт. Примерно на столько как отметил. Металл - нержавейка 2 мм.

Я на своем решил эту проблему следующим образом: наварил дополнительную усиливающую накладку которая и усиливает прочность на изгиб верхней полки и предотвращает боковые разрывы.

[Guilford]

2 мм? И какой вес- кила 4?

уже в этой теме фотки выкладывал... Повторю

[Океанов]

1.4 - солидол! У меня из нержи тоже где то так же весит.

[MrArk]

Хочу рассказать о своих ручках к конусу и скупу.
Весной когда пришел конус я себе на него поставил металопластику



Когда Руслан прислал скуп решил тоже поставить такую же ручку но столкнулся с тем что на первом же копе у меня он согнулся в месте окончания трубки скупа.
Косяк понял сразу ,но не сразу сообразил что делать.
И какое то время копал деревянными  это пипец у меня как минимум один запасной был в багажнике после практически каждого он у меня ломался.Два раза высверливал,парафинить уже не хотелось понимая что все эти деревяшки полный бред.
Ну и тут окончательно сформировалась идея полноценного использования металопластики.
Косяк предыдущего опыта был в том что в отличие от конуса по другому распределяются нагрузки на ручку.В конце трубки металопластики внутрь вставлена пластиковая полая трубка она по длине как раз такая же как и трубка скупа.
Ну и соответственно при нагрузке трубка сразу же выше окончания пластиковой трубки уходит на сгиб.
Вот модифицированный вариант.

1.Берем и вытаскиваем пластиковую трубку.


Вот как трубка выглядит без пластика.


2.Вставляем внутрь алюминиевую трубку у меня по диаметру подошла 22 мм толщина стенок 1.5 мм (куплена в Кастораме за 79 руб)


3.Обрезаем алюминевую трубку, фиксируем внутри ее скотчем или термоусадкой сверлим дырку под фиксирующий болт .



Все готово.



Ну после трех недель деревяшек я окончательно понял что это не для меня.
С новым вариантом уже попробовал практически все грунты.
Ну и еще есть задумка по одной алюминевой ручке для совсем удобного копа конусом.
Цена вопроса: ручка для лопаты металопластика-250 руб, трубка  алюминевая 22 мм  -79 руб и полчаса времени.

Подниму свое старое сообщение, дальше речь будет про более глубокую модификацию ручки.
Тот вариант который был отработал два года, но стал немного сгибаться из-за тяжелых грунтов и еще отошел пластик от
металла и немного стало болтать ручку из стороны в сторону.
Дальнейшая модификация проведенна по технологии Лехи (ffoxa) так что все плюсики ему .
Опять взят металопластик но в этот раз на 2-3 мм толще стандартной Ставровской дырки на скупе.
Выбиваем из трубки пластик, делаем угол чтобы трубка до конца входила в дырку скупа,на высоту скупа делаем распил посередине металопластика поджимаем и вставляем в скуп.
Дальше сверху ручки вставлем внутрь деревянный черенок, те которые продаются на рынках идеально подходят по диаметру,переворачиваем и вбиваем его внутрь что бы он распер металопластик в трубке скупа.После этого вкручиваем саморез и все даже не надо делать дырку под стандартный болт там все держится очень надежно.
Фото вечером выложу.
зы Думаю лет 5 отработает, ворочал булыжники, все очень надежно.

Сообщение отредактировано MrArk: Apr 29 2014, 09:01

[Guilford]

я пока только деревянными копал, на сезон обычно хватает 2-3 черенка. Ломаются не часто. Не парафиню, древесина Бук (вроде бы), на рынке стоят очень дешево около 1-2 долл. . Но дерево мне больше нравится чем металл, я пробовал чужим скупом с металлическими ручками копать. Скользят в руке сильно, нужны доп. усилия для удержания скупа и при промывке если трясти. У дерева такой эффект отсутствует.

[flagman]

Тут стеклопластик рулит! И по прочности и по легкости, а если важнее прочность нежели легкость, вливаем внуть стеклопластика еще четверку таких же стеклопластиковых штырей (в идеале эпоксидку бодяжим с микросферами) и в итоге такую ручку сломать будет просто невозможно! Силенок не хватит самому дюжему копарю .

Сообщение отредактировано flagman: Apr 29 2014, 18:28

Вложенные эскизы изображений

[zheka s]

стеклопластик по любому рулит,выехали тут недавно в двоем у друга скуб с деревянной ручкой у меня стекловолокно,короче через полчаса его ручка хрусь и все ............ сгнила древесина,со стеклопластиком такого не будет я на своей ручке со скуба подтягивался вместо турника 97 кг выдержала аж бегом

[oceanhunter]

Абсолютно согласен. Из личного опыта.. ломались стальные, люминивые, деревянные ручки.
Стеклопластик ни разу..

[zheka s]

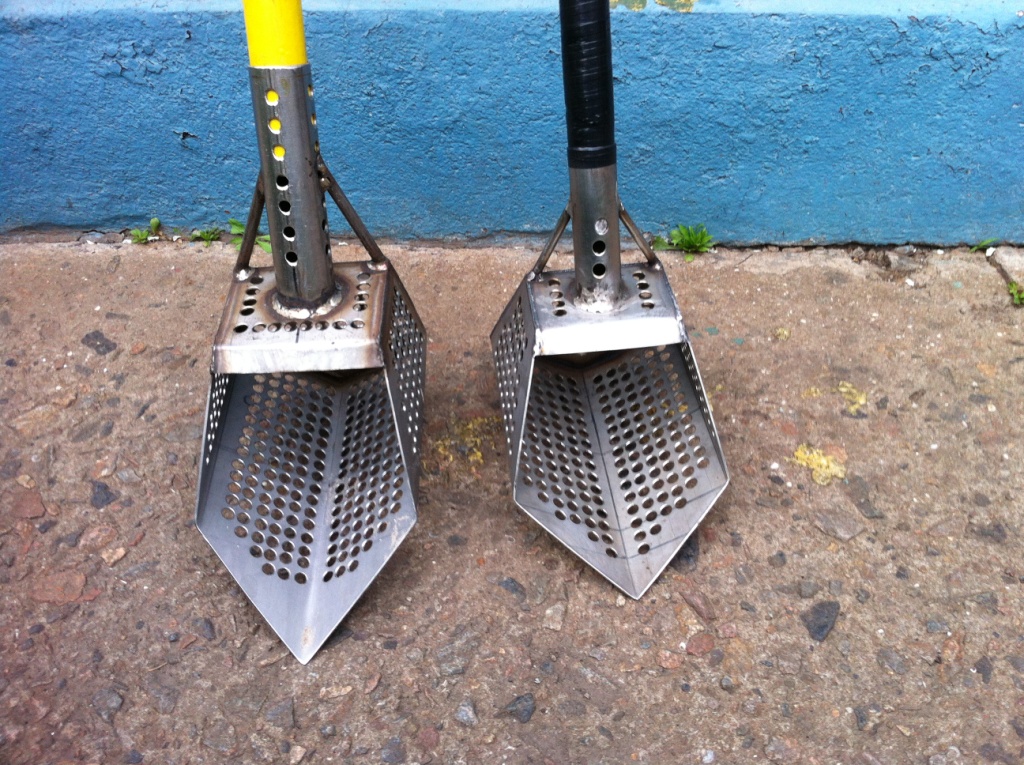

вот сделал еще одного помощничка себе
сварен аргоном,трубка и распорки приварены электросваркой.
отверстия 10 мм
нерж 2 мм
вес 2.5 кг с трубой из стеклопластика
длина 280мм
ширина 160 мм
высота 165 мм
очень крепкий скуб получился как и его брат

Вложенные эскизы изображений

[zheka s]

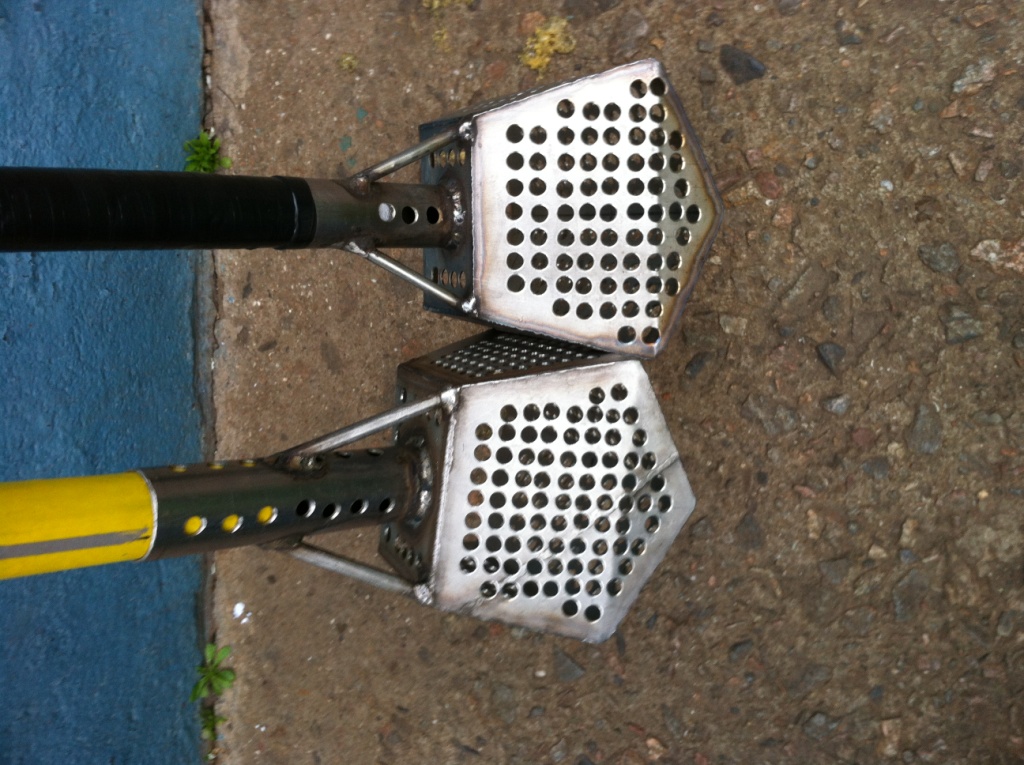

вот еще фото

Вложенные эскизы изображений

[zheka s]

и еще фото

Вложенные эскизы изображений

[zheka s]

еще фото

Вложенные эскизы изображений

[oceanhunter]

Молодец, хорошие скупы.

[Кисса]

У нас вообще стеклопластиковых ручек ни на что нет в магазинах-дикий край-нечего даже купить и раздербанить-приходится палкой обходится-ну и ломается она постоянно в трубе скупа-сгнивает.Хотя из ясеня делаю.Пробовал алюминиевые-не понравилось-не то.

Сообщение отредактировано Кисса: May 1 2014, 22:01

[zheka s]

Спасибо всем
На счет ручек я их не покупаю
Делается путем намотки стекло ткани на трубу матрицу,
Когда все застывает просто снимаешь,наждачкой довожу до ума
И все
Буду делать обязательно фото выложу, кому то пригодится

[Дон-ник]

Спасибо всем
На счет ручек я их не покупаю
Делается путем намотки стекло ткани на трубу матрицу,
Когда все застывает просто снимаешь,наждачкой довожу до ума
И все
Буду делать обязательно фото выложу, кому то пригодится

Ух ты! А какой вес у палки, толщина стенки и т.д.? Ломались ли они?Расскажите поподробнее, плиз.

[burno]

и как потом трубу вытянуть изнутри?

[aganaga]

тоже интересно ,а то я собрался купить лопату 'зубр' со стеклопластик черенком и выкинуть штык...

[zheka s]

Диаметр внутренний 25 мм
Наружный 38 мм
Толщина стенки 6-8 мм разница в намотке,
Так как мотается вручную
Труба очень крепкая мои 98 кг легко выдерживает
Как турник
Делается за 1 час+2 дня на полимеризацию смолы
Кому надо все распишу подробно
С ув

[zheka s]

Предварительно на трубу намотать обычный целлофан
