Бокс для XP Gold Maxx, Делаем сами.

[Sobiratel78]

В начале апреля будут готовы четыре бокса для ГМП (возможно больше не будет).
Сам погружаюсь с аквалангом таким боксом до 15 метров , глубже некуда. Если кого заинтересует продам за 10000руб один. Почему спросите цена такая? Работа сделана в ручную с использованием ядовитого дихлорэтана, замки из нержавейки, ничего не заржавеет.
Коллеги которые пользуются моим боксом довольны!
Вот фото, бокс носится или на ремне или на штанге.





Ничего паять и резать не нужно кроме наушников, вставил бокс и пошёл.
В бокс можно "засунуть" ключи, мобилу и Т.П .
Кто приобретёт всё расскажу да покажу.
Моя почта Sobiratel78@rambler.ru
P.S просьба фото не копировать!

Сообщение отредактировано Sobiratel78: Mar 7 2013, 20:07

[Sobiratel78]

Один заказан, осталось три.

[burno]

вот если не секрет,то с какими наушниками используете ГМП на глубине 15 метров?и по моему скромному мнению многовато воздуха внутри.....

[Свинец]

Я бы взял такой - но нужен с перламутровыми защелками и затемненными стеклами.. Будем искать..

[Sobiratel78]

вот если не секрет,то с какими наушниками используете ГМП на глубине 15 метров?и по моему скромному мнению многовато воздуха внутри.....

При использовании на поясе плавучесть не ощущается. когда ношу его на штанге то делаю нейтральную плавучесть вот такой приспособой.

[Sobiratel78]

Вот ещё фото



Если присмотреться то можно увидеть этот бокс у меня в руках.

[Фокер]

Делаете блок без отверстия для ушей,повлияет это на цену? С ув.

[Bergedelweiss]

А включать/выключать прибор как? Каждый раз открывать/закрывать крышку?

[romaxa]

с включением и выключением можно решить при помощи геркона, я бы вживил геркон на пути тока от батареек к прибору,вариаций много,хотя как по мне,то при наличии губки можно протереть прибор и открыть фиксаторы.

[Ведагор]

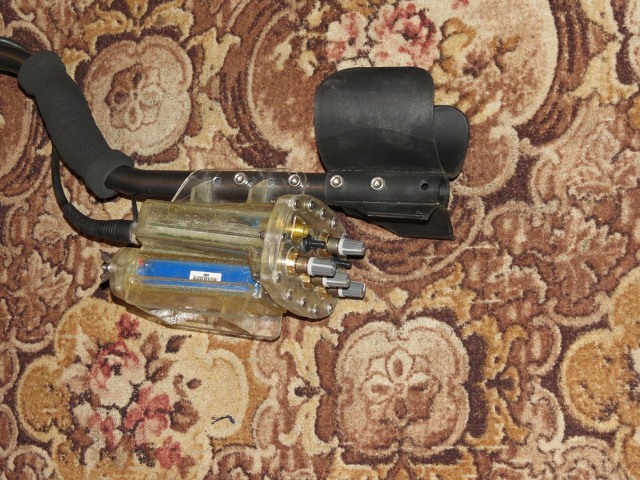

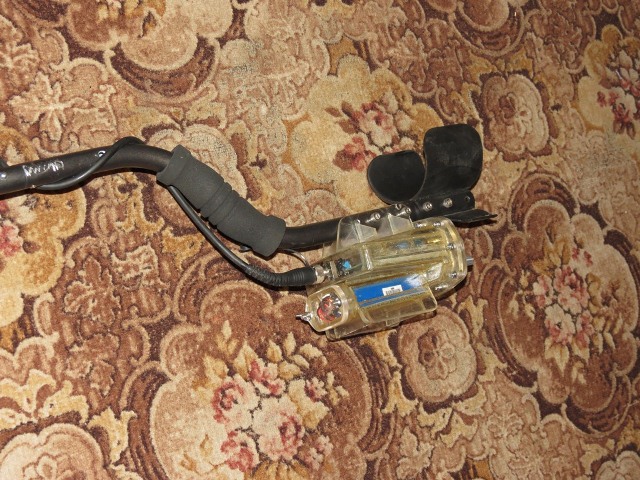

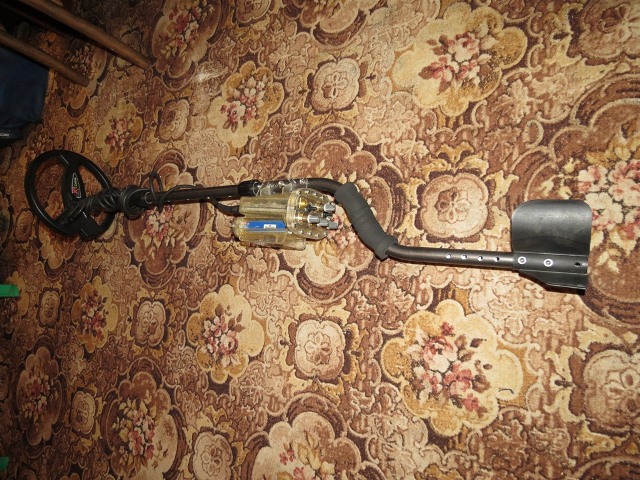

Я на свой ГМП за зиму вот такой герметичный корпус изготовил. Испытания погружением пока ещё не проводил - всё впереди.


Вложенные эскизы изображений

[Ведагор]

Хочу внести поправку в устройство герметичного бокса у Sobiratel78. В сообщении №51 на фото изображены в разобранном виде обжимные муфты-сальники для кабеля. Эти сальниковые муфты скорее всего имеют класс защиты IP-54 (пылезащита) и не предназначены для погружения под воду (могут протекать).

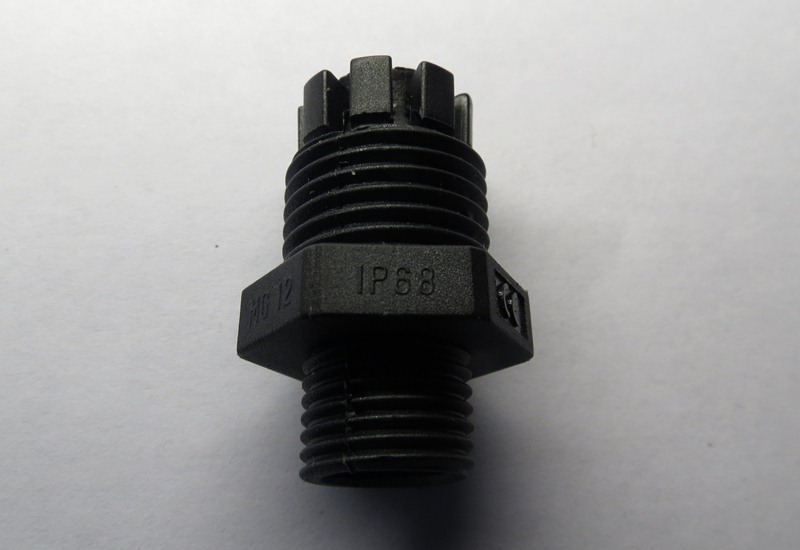

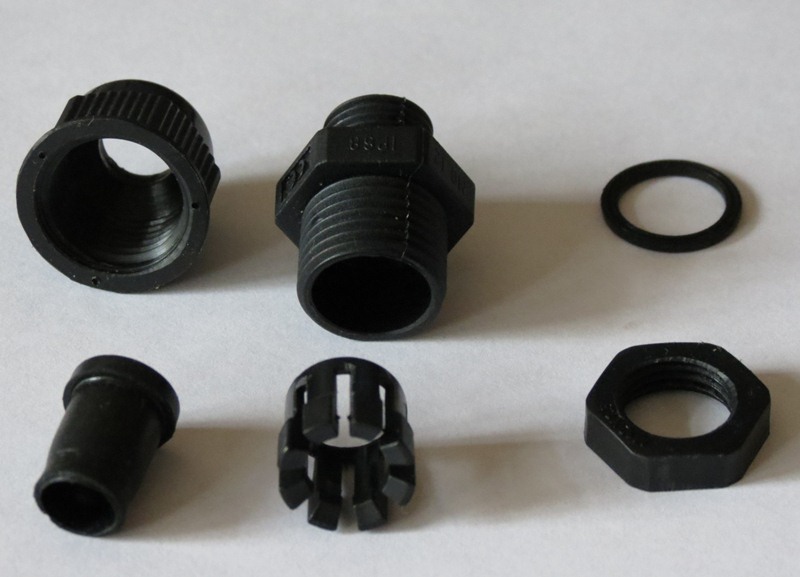

Для погружения на глубину нужно использовать сальниковые муфты класса защиты IP-68 , (маркировка написана на муфте сбоку), вот такие: см. фото.


Вложенные эскизы изображений

[Sobiratel78]

Хочу внести поправку в устройство герметичного бокса у Sobiratel78. В сообщении №51 на фото изображены в разобранном виде обжимные муфты-сальники для кабеля. Эти сальниковые муфты скорее всего имеют класс защиты IP-54 (пылезащита) и не предназначены для погружения под воду (могут протекать).
Для погружения на глубину нужно использовать сальниковые муфты класса защиты IP-68 , (маркировка написана на муфте сбоку), вот такие: см. фото.

Не согласен ! Протекать ничего не протекает совершенно, вы только строите я я уже пользую третий сезон и дороботок , как можно заметить не происходит. Посмотрите какие гермовводы стоят в бассейнах, фонтанах. На работе есть два мешка похожих гермовводов тоже PG21 так те да, одноразовые. Эти которые у меня на боксах импортные , сняты с дорогущего оборудования которое поставляется специально для ...... (кто меня знает, знают).

Как по мне так тот, что чёрный на вашем фото мне кажется менее стоек к воде чем мой?

Сообщение отредактировано Sobiratel78: May 5 2013, 09:18

[Mr. FOG]

Sobiratel78 А как кабель от катушки просовывается в гермоввод режется (разбирается ) штекер?

[Sobiratel78]

Sobiratel78 А как кабель от катушки просовывается в гермоввод режется (разбирается ) штекер?

Как писалось где то выше. Ничего резать не надо. Разъём кабеля катушки тютелька в тютельку проходит в гермоввод.
Подготовка к работе: откручиваем гайку гермоввода (большого) продеваем в неё ШР (штекер от катушки), далее ШР продеваем в сам гермовод. Вытаскиваем ШР из бокса и прикручиваем к блоку прибора. Опускаем блок в бокс до конца и затягиваем гайку большого гермоввода. Всё!
Про наушники всё понятно?
Далее заходим в воду , настраиваем прибор , закрываем крышку и вперёд! Изредка посматриваем в сам бокс на наличие воды в нем. Так на всякий случай, это в начале потом перестанете.)

Сняли бокс за пять минут. кинули его в машину и продолжаете поиск сухопутником по сухому.

Сообщение отредактировано Sobiratel78: May 5 2013, 10:43

[Mr. FOG]

Как писалось где то выше. Ничего резать не надо. Разъём кабеля катушки тютелька в тютельку проходит в гермоввод.
Подготовка к работе: откручиваем гайку гермоввода (большого) продеваем в неё  ШР (штекер от катушки), далее ШР продеваем в сам гермовод. Вытаскиваем ШР из бокса и прикручиваем к блоку прибора. Опускаем блок в бокс до конца и затягиваем гайку большого гермоввода. Всё!
.

Если я правильно понял то сальник (гермовод) обожмет штекер ,а не провод ? Если штекер(разъём) на проводе не герметичен то может протечь ?

Сообщение отредактировано Mr. FOG: May 5 2013, 11:29

Вложенные эскизы изображений

[Sobiratel78]

Если я правильно понял то сальник (гермовод) обожмет  штекер ,а не провод ? Если штекер(разъём) на проводе не герметичен то может протечь ?

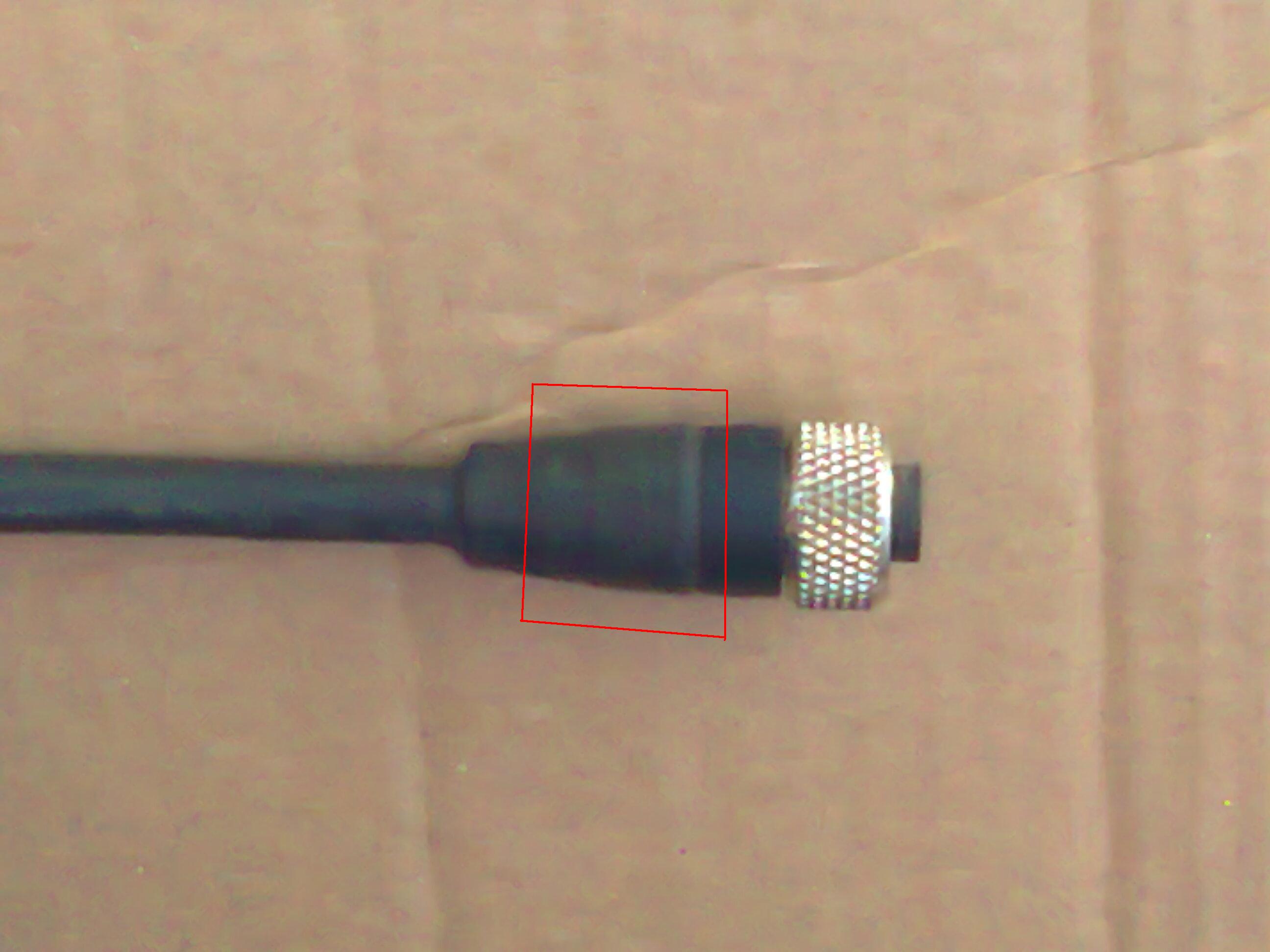

Я думаю, что нет, течь не должно. Но лучше сделать так Это у меня старая рабочая штатка, ремонтировал разъём.
Что за "красная резиновая изолента" понятно ?

[Ведагор]

Не согласен ! Протекать ничего не протекает совершенно

Ну и чудненько.

Как по мне так тот, что чёрный на вашем фото мне кажется менее стоек к воде чем мой?

Чем это он не стоек то к воде если, он предназначен для работы под водой. На первый свой загерметизированный прибор я его и устанавливал, - нормально работает и не ссыт.

Я думаю, что не "айс" когда ШР разъем катушки соприкасается с водой!?

Не считаю, чем-то плохим то, что разъёмчик будет снаружи "омываться" водой. Штекер-Разъём у ГМП выполнен довольно добротно и герметично (респект за это французам).

[Sobiratel78]

Чем это он не стоек то к воде если, он предназначен для работы под водой.

Смотри, у него внутренняя втулка съемная, съёмная а это ещё один шов. Как по мне чем меньше соединений (стыков) тем меньше возможности для течи! Я освоил свой бокс и для дайвинга.
В моём боксе кинул пакетик с селикогелем и забыл о воде и тем более о конденсате, да , да о нём самом , когда из одной температуры бокс попадает в другую.
С моим боксом ходят шесть человек авторитетных пляжников и если хоть один захочет мне вернуть обратно бокс , приму!
Не поймите , как за рекламму, но всё же.
Как говорилось раньше за третий сезон конструктив моего бокса совершенно не исменился!

Кстати всё хотел спросить, что за аккум стоит у тебя?

Сообщение отредактировано Sobiratel78: May 5 2013, 18:41

[Ведагор]

что за аккум стоит у тебя?

Литий-полимерный аккумулятор, емкостью 2500 мА. Заказывал в Китай. С доставкой он обошёлся в 730 рублей.
Заказывал здесь:
http://www.parkflyer.ru/#brand=0&capacity=...po=1&page=first
Это так, на всякий случай, до кучи, инфа.

[Sobiratel78]

Литий-полимерный аккумулятор, емкостью 2500 мА. Заказывал в Китай. С доставкой он обошёлся в 730 рублей.
Заказывал здесь:
http://www.parkflyer.ru/#brand=0&capacity=...po=1&page=first
Это так, на всякий случай, до кучи, инфа.

Ведагор ничего личного но я пользую за 900 руб и 9800 ма.ч http://www.reviewdetector.ru/index.php?sho...dpost&p=5932100
Сейчас ещё парочку заказал для ГМП.
