Старая бронетехника, Куда -нибудь за артефактами...

[-G.Born-]

...

[-G.Born-]

...

[-G.Born-]

БТР "BREN-CARRIER" В красной армии

[Шлиман]

Видимо из той же оперы:

http://fotki.yandex.ru/users/diving-lv2006.../109439/?page=6

[-G.Born-]

Видимо из той же оперы:

http://fotki.yandex.ru/users/diving-lv2006.../109439/?page=6

да,а какая красивая заставка на рабочийстол?!

[-G.Born-]

В одном месте стоит пушка , местные сказали египетская ...

[-G.Born-]

я думаю из-за близости границы...

[-G.Born-]

...

[-G.Born-]

честно не знаю что это за монстр, но погладить как березку захотелось...

[-G.Born-]

я думаю если все это добро по закаулкам пособирать на дивизию хватит?!

[-G.Born-]

...невольно приходят на ум слова- речка небо голубое-Это все мое родное!

[-G.Born-]

...Это родина моя! Всех люблю на свете я ! (брат-2)

[-G.Born-]

Сообщение отредактировано gross born: Jul 20 2012, 22:05

[-G.Born-]

....

Сообщение отредактировано gross born: Jul 20 2012, 22:04

[-G.Born-]

Сообщение отредактировано gross born: Jul 20 2012, 22:06

[-механик-]

честно не знаю что это за монстр, но погладить как березку захотелось...

Д-48 ПТ пушка My Webpage

[-G.Born-]

вот еще фото от туда...

[-G.Born-]

перелистывая архивные фото попался интересный снимок,вопрос к форуму какое оружие транспортирует этот тягач?

[-G.Born-]

...?

[-механик-]

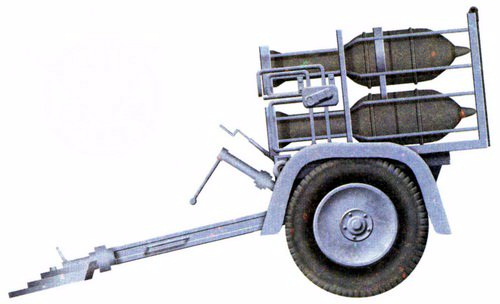

Для повышения тактической
маневренности тяжелых
дивизионов
реактивной артиллерии была
разработана пусковая
установка
280/320-мм турбореактивных
мин на колесном ходу обр.
1941 г. В отличие от пусковой
установки обр. 1940 г. она
была выполнена целиком из
металла и состояла из четырех
основных частей: ствольной
фермы, верхней подвижной
рамы, нижней неподвижной
рамы и колесного хода.
Ствольная ферма представляла
собой двухъярусную
конструкцию из
прутковой и угловой стали. В
каждом ярусе имелось по три
направляющих гнезда под
320-мм мины. Каждое гнездо
состояло из двух колец
большого диаметра,
соответствующего диаметру
головной части мины, и двух
колец меньшего диаметра,
соответствующего диаметру
хвостовой (реактивной) части
мины. Кольца были скреплены
четырьмя металлическими
прутьями, изогнутыми по
образующей мины. В задней
части каждого гнезда имелись
упоры для удержания мины.
Для стрельбы минами
калибром 280 мм в широкую
часть гнезда вставлялась
металлическая оправа с
внутренним диаметром 280
мм.
В задней части ствольной
фермы около каждого гнезда
были укреплены штепсельные
коробки для подключения
электрозапалов. С помощью
проложенных в металлических
трубках проводов
штепсельные коробки были
соединены с общей
штепсельной коробкой,
служащей для подключения
электрического запального
аппарата. С помощью пусковой
установки 6 турбореактивных
мин выстреливались в течение
10 секунд, два таких залпа
установка могла произвести в
течение 5 минут.
Существенным
преимуществом установки
обр. 1941 г. по сравнению с
установкой
обр. 1940 г. являлась
возможность наводки на цель
не только в вертикальной, но и
в горизонтальной плоскости.
Благодаря наличию
подрессоренного хода с
колесами, снабженными
пневматическими шинами,
установки могли
транспортироваться со
скоростями до 35 км/час. В
качестве тягачей
использовались стандартные
армейские легкие или средние
тягачи, в которых
одновременно перевозился
расчет пусковой установки и
36 турбореактивных мин.
Первое массовое
использование пусковых
установок обр. 1941 г. имело
место на Восточном фронте во
время германского летнего
наступления в 1942 г.
Масса в боевом положении
(зависит от калибра мин)
1630/1600 кг
Масса в походном положении
1130 кг
Калибр
280/320 мм
Количество направляющих
6
Начальная скорость мины 145
м/с
Угол возвышения
от 5° до 45°
Угол горизонтального обстрела
22°
Скорострельность 4 выстр/6 с
Дальность стрельбы
(зависит от калибра мин) до
1925/2000 м
Вес 280-мм мины 82 кг
Вес 320-мм мины 79 кг
