Xp Deus... в полку прибыло, Всё об этом МД.

[WaS]

Я правильно понял из второй таблицы, что если мы хотим получить максимальный ТХ, даже выше чем ТХ3, надо сдвинуть частоту в минус от стандартного значения?

Да, значения Tx больше при сдвиге в "-" - но больше Tx3 не выжать, вторая таблица не показательна(мультиметр сильно "просаживал" контур)

[pav57]

Французы, сделав беспроводный с возможностью выбора и сохранения массы настроек прибор, задали так сказать вектор дальнейшего движения, и их должны бы были копировать ранее именитые пресвдоирландские-псевдоамериканские бренды (потерявшие из-за успехов Дэуса большую часть продаж), но что-то подражателей не видно - похоже что разрыв слишком велик и французы ушли от общей серушной массы навсегда.

[Cod Bazilio]

При сдвиге устанавливается фиксированный ток - не зависит от выбранного на центральной частоте
В таблицах же чётко видно изменение тока по центральной частоте - а при смещении частоты в "-" или "+" ток перескакивает в предустановленное значение

Видать не под тем углом таблицу смотрел
Получается, зная эти значения, можно слегка корректировать параметры поиска, сдвигая частоту в + или -. Хотя, на самом деле, вряд ли эффект будет осязаемым. Во всякомслучае, наконец отпал один из вопросов, что происходит с током, когда я увожу частоту, что бы не конфликтовать с пином.
Респект Вам за науку!

[ORMC]

Братцы, кто по Деусам эксперт - напишите в ЛС. Есть вопрос, но могут забаннить если его тут задать. Тему читаю второй год и с первой страницы, и именно поэтому возник кой какой противоречивый вопрос, скажем так противоречащий опыту деусоводов и инструкции.

[Cod Bazilio]

Есть вопрос, но могут забаннить если его тут задать.  Тему читаю второй год и с первой страницы

Та выкладывайте, всем же интересно. Ну, в крайнем случае, еще месяцок почитаете)

[Lomaster]

Есть вопрос, но могут забаннить если его тут задать.  Тему читаю второй год и с первой страницы

Та выкладывайте, всем же интересно. Ну, в крайнем случае, еще месяцок почитаете)

Тем более что Петровича пока нет.

[хан]

Братцы, кто по Деусам эксперт - напишите в ЛС. Есть вопрос ...

Нет у нас тут экспертов, все пользователи. Вся разница в том, что у кого-то знаний и опыта чуть больше, а у кого-то меньше. Но парадокс в том, что менее опытные пользователи, в чем-то могут знать больше, чем более опытные.
Так что задавайте ваш вопрос и пусть вас не пугает "баня". Истина всегда дороже ...

[vitek.f]

Так и есть тема для обсуждения!задавай

[Lomaster]

Кстати по поводу языка. Там в бинарнике рядом с ссылочками попадаются такие е названия файликов Italian.hex English.hex и т.д. Я так предполагаю, что если файлик добыть, то можно язык сменить.

А вот эти вот " Italian.hex English.hex и т.д." скачиваются вместе с прошивальщиком, или загружаются в него после инсталяции и подключения блока?

[tirk]

По просьбе tirk'а промерил Tx - под рукой была DD 11" нового образца

В этой таблице пиковый размах амплитуды Tx(замеры осциллографом)


В этой действующее значение напряжения Tx(замеры мальтиметром)..


Во второй таблице получились перекосы - возможно из-за входного сопротивления мультиметра
..перепроверял два раза

На нижней частоте Tx зафиксирован на одном уровне
На смещённых частотах Tx тоже зафиксирован - регулировка Tx доступна только по центральным частотам.

Василий, спасибо огромное за помощь.
Судя из Ваших измерений выходит, что на 8 кГц катушка вероятно работает(без сдвига) на пике резонанса, на 12 и 18 пик резонанса находится между стандартной частотой и сдвигом в минус.
Предположу, что катушка будет нормально работать на всех частотах в районе резонанс +- 100-200 Гц.
Помереное мультиметром, наверное, действительно не соответствует действительности, по идее должно быть то, что показывает осциолограф деленное на корень из двух.
Есль будет возможность померить еще и другую катушку - померьте пожалуйста, для сравнения и статистики. Думаю, у нее резонанс(ну или почти резонанс) может попасть не на 8 кГц, а на другую частоту.
Ну и еще вопросик ко всем, никто не менял в катушке плату управления, так чтоб плата от одной катушки, а обмотки от другой, неважно, одного размера были доноры или разных? Насколько устойчиво работающим получался симбиоз?

[WaS]

Василий, спасибо огромное за помощь.
...
Помереное мультиметром, наверное, действительно не соответствует действительности, по идее должно быть то, что показывает осциолограф деленное на корень из двух.
Есль будет возможность померить еще и другую катушку - померьте пожалуйста, для сравнения и статистики. Думаю, у нее резонанс(ну или почти резонанс) может попасть не на 8 кГц, а на другую частоту...

Пожалуйста )
Позже сделаю замеры по 9-ке
Замеры в первой таблице от пика до пика - для подсчёта действующего значения, надо делить пополам и на корень из 2

[List]

...В этой действующее значение напряжения Tx(замеры мальтиметром)..
...

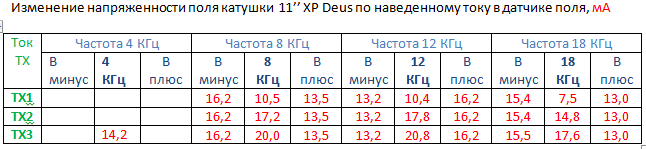

Корреспондируется с результатами моих замеров интенсивности излучения поля.
Получается, что при сдвиге любой частоты в плюс или минус, напряженность поля всегда устанавливается одинаковой. Где-то примерно между ТХ2 и ТХ3, ближе к ТХ2, чуть больше.


https://www.youtube.com/watch?v=LYij9Q4FhI8

[Dovecot]

А вот эти вот " Italian.hex English.hex и т.д." скачиваются вместе с прошивальщиком, или загружаются в него после инсталяции и подключения блока?

Полное файловое дерево выглядит так:

./DEUS/Update/V  3.2/Casque/C01.txt
./DEUS/Update/V  3.2/Disques/R_004.txt
./DEUS/Update/V  3.2/Disques/R_104.txt
./DEUS/Update/V  3.2/Disques/004.txt
./DEUS/Update/V  3.2/Disques/104.txt
./DEUS/Update/V  3.2/Telecommande/T06.txt
./DEUS/Update/V  3.2/Telecommande/T09.txt
./DEUS/Update/V  3.2/Telecommande/T03.txt
./DEUS/Update/V  3.2/Telecommande/T0C.txt
./DEUS/Update/V  3.2/Telecommande/T0D.txt
./DEUS/Update/V  3.2/Telecommande/Restaure20130108.txt
./DEUS/Update/V  3.2/Telecommande/T05.txt
./DEUS/Update/V  3.2/Telecommande/T0A.txt
./DEUS/Update/V  3.2/Telecommande/T0B.txt
./DEUS/Update/V  3.2/Telecommande/Restaure.txt
./DEUS/Update/V  3.2/Telecommande/T07.txt
./DEUS/Update/V  3.2/Telecommande/T02.txt
./DEUS/Update/V  3.2/Telecommande/T0E.txt
./DEUS/Update/V  3.2/Telecommande/T01.txt
./DEUS/Update/V  3.2/Telecommande/T0F.txt
./DEUS/Update/V  3.2/Telecommande/T04.txt
./DEUS/Update/Versions.txt

Тоже самое и для версии 2.0
Вот эти вот T0D.txt однозначно файлы с прошивками для разных языков. Их кол-во соответствует перечесленным Языковых hex в бинарнике.
Также в бинарнике видно, что в имя файла подставляется то, что вернет прибор.
Попытка подмены файла успехом не увенчалась. Прибор был прошит, но из режима обновления после отключения usb не вышел. Прошил правильную прошивку, работает.
Русская T0D.txt Английская предположительно T02.txt

Сообщение отредактировано Dovecot: Feb 19 2017, 21:47

[tirk]

Корреспондируется с результатами моих замеров интенсивности излучения поля.
Получается, что при сдвиге любой частоты в плюс или минус, напряженность поля всегда устанавливается одинаковой. Где-то примерно между ТХ2 и ТХ3, ближе к ТХ2, чуть больше.


https://www.youtube.com/watch?v=LYij9Q4FhI8

Как я и писал, в районе ТХ2,5, это если в идеале. Если основная частота станет на резонанс, при сдвиге должно получаться в районе 2,5. Если не резонанс - будет получатся при сдвиге в одну сторону 3 или почти 3, а в другую 2 или чуть больше.
Т.е. францы особо не заморачиваются на точный подбор кондеров, да и вообще, как я понял, особо не заморачиваются.
По Вашей табличке выходит, что на 8 частоте резонанс между основной и +, на 12 так же между основной и +, а на 18 - между основной и -.
Так что, наверное, буду загонять наиболее предпочтительную для данной катушки часоту в резонанс и буду заливать Датчик.

[Istra]

Попытка подмены файла успехом не увенчалась.

Ещё бы. Это было бы слишком просто и давно бы применялось. Но, насколько известно, проблема смены локализации подручными средствами, до сих пор решена не была. Если не ошибаюсь, начиная с третьей версии прошивок.

[Канонир]

Что это было?
Захотел прошить с 2.0 опять на 3.2.
Сделал всё, включается приборка и работает только прога 10. Остальные тупо не реагируют вообще, только на 6 идёт гул несколько секунд и значок подковы переливается. Потом всё стихает и реакции ноль. Прошил на 2.0 обратно, работает всё.
Пробовать снова на 3.2 или оно может помереть?

[Dovecot]

Ещё бы. Это было бы слишком просто и давно бы применялось. Но, насколько известно, проблема смены локализации подручными средствами, до сих пор решена не была. Если не ошибаюсь, начиная с третьей версии прошивок.

Т.е. прошиваю 2.0 английскую поверх русской, а потом 3.2 английскую? :-)

[Istra]

Т.е. прошиваю 2.0 английскую поверх русской, а потом 3.2 английскую? :-)

Не совсем понял.
Вроде как на 2.0 удавалось сменить язык меню для каких то вариаций прошивок, а на 3.0 уже нет.

[vitek.f]

Что это было?
Захотел прошить с 2.0 опять на 3.2.
Сделал всё, включается приборка и работает только прога 10. Остальные тупо не реагируют вообще, только на 6 идёт гул несколько секунд и значок подковы переливается. Потом всё стихает и реакции ноль. Прошил на 2.0 обратно, работает всё.
Пробовать снова на 3.2 или оно может помереть?

Страшнее смерти не чего нет прошивай

[Петрович]

Страшнее смерти не чего нет прошивай

Страшнее смерти- ожидание смерти.
