Xp Deus... в полку прибыло, Всё об этом МД.

[Ал]

Именно эту проблему пытаются решить инженеры одной широко известной в узких кругах фирмы путём перехода на двухчастотный режим возбуждения ВТП.
[/quote]

Влади в Вас пропадает талант тонкого маркетолога

[Alex_Alexandro]

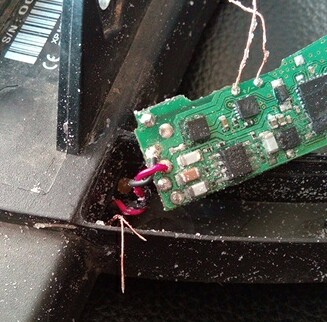

Прошу помощи, от тех, у кого есть опыт вскрытия катушки:
К мозгу катушки припаяны внизу 2 омедненных провода, разной длины.
Какой куда должен быть припаян?

Моя беда началась с того, что в клипе выломался контакт, отремонтировал клипсу, по варианту лайт ( вставив кусочек проволоки, в место подпружиненного контакта).
Как-то, при очередной зарядке увидел, что зарядка не идёт, пошатав клипсу для лучшего контакта и подражав на неё слегка, не смог добиться того, чтобы зарядка пошла в катушке.
Убрав клипу, увидел, что один из контактов катушки ушёл в глубь крышки катушки.

Первый раз вскрытие прошло успешно, отделил крышку, установил контакт на место, залил всё герметиком и закрыл крышку. Контакты обильно смазал герметиком тоже.
Спустя месяц, контакт снова свалился внутрь катушки.

При повторном вскрытии вместе с крышкой на герметики вышли мозги и эти 2 проводка оказались оторванными......

Как и куда их правильно припаять? Или это только в сервисе скажут?

Вложенные эскизы изображений

[terrano]

Вообще-то это не проблема Дэуса...это проблема любого одночастотного МД работающего по методу проекции

Сигнал от такой цели невозможно отличить (и соответственно, иначе озвучить)
от "грунтоглюка", проще говоря, от сигналов на магнитные минералы в грунте и на
его электропроводность.

Хотите глубоких цветных целей - превращайте Ваш прибор в балалайку...и всё  равно, бОльшая часть таких целей будет пропущена (из-за шумов грунта и резкого снижения производительности поиска)

Именно эту проблему пытаются решить инженеры одной широко известной в узких кругах фирмы путём перехода на двухчастотный режим возбуждения ВТП.

Цена решения (у этой известной фирмы) сводит на нет все прелести этого метода. Прибор будет неокупаемый по определению, да и купить, если он вообще когда-то будет, смогут единицы...

Сообщение отредактировано terrano: Aug 1 2015, 17:35

[WaS]

Прошу помощи, от тех, у кого есть опыт вскрытия катушки:
К мозгу катушки припаяны внизу 2 омедненных провода, разной длины.
Какой куда должен быть припаян?

Моя беда началась с того, что в клипе выломался контакт, отремонтировал клипсу, по варианту лайт ( вставив кусочек проволоки, в место подпружиненного контакта).
Как-то, при очередной зарядке увидел, что зарядка не идёт, пошатав клипсу для лучшего контакта и подражав на неё слегка, не смог добиться того, чтобы зарядка пошла в катушке.
Убрав клипу, увидел, что один из контактов катушки ушёл в глубь крышки катушки.

Первый раз вскрытие прошло успешно, отделил крышку, установил контакт на место, залил всё герметиком и закрыл крышку. Контакты обильно смазал герметиком тоже.
Спустя месяц, контакт снова свалился внутрь катушки.

При повторном вскрытии вместе с крышкой на герметики вышли мозги и эти 2 проводка оказались оторванными......

Как и куда их правильно припаять? Или это только в сервисе скажут?

это приёмная обмотка, припаивать к нижним контактам в углу платы
я бы припаял так как отметил на фото


перепутка проводов местами плате не повредит, просто катушка будет некорректно работать - перепаять их наоборот и всё..
..главное на время ремонта отключить акб, т.к. всё мелкое и легко что-нибудь коротнуть

[Alex_Alexandro]

это приёмная обмотка, припаивать к нижним контактам в углу платы
я бы припаял так как отметил на фото


перепутка проводов местами плате не повредит, просто катушка будет некорректно работать - перепаять их наоборот и всё..
..главное на время ремонта отключить акб, т.к. всё мелкое и легко что-нибудь коротнуть

Спасибо!
Это я и сам понимаю. Сейчас буду испытывать первый вариант припайки.
А так ли влияет в данном случае "полярность " проводов?
Может обмотке всё равно куда какой?

[WaS]

Спасибо!
Это я и сам понимаю. Сейчас буду испытывать первый вариант припайки.
А так ли влияет в данном случае "полярность " проводов?
Может обмотке всё равно куда какой?

разница есть
в этом случае правильно подключить можно только методом тыка

[Alex_Alexandro]

разница есть
в этом случае правильно подключить можно только методом тыка

Т.е. есть разница к каком направлении в обмотке ток бежит?

[fazer]

Герметик держать не будет.
Если контакт провалился , нужно сделать вот такую плату из 1мм стеклотекстолита и посадить на эпоксидку , предварительно хорошо зачистить и обезжирить место. Пропилы чуть больше диаметра проводов зарядки. 2 года проблем нет .



Сообщение отредактировано fazer: Aug 1 2015, 19:12

[WaS]

Т.е. есть разница к каком направлении в обмотке ток бежит?

ага.. правило буравчика

[Alex_Alexandro]

Герметик держать не будет.
Если контакт провалился , нужно сделать вот такую плату из 1мм стеклотекстолита и посадить на эпоксидку  , предварительно хорошо зачистить и обезжирить  место. Пропилы чуть  больше диаметра проводов зарядки. 2 года проблем нет .

Спасибо!
Это я тоже уже понял.
А если просто контакты изнутри эпоксидной залить?
Эпоксидка приклеится к этому пластику крышечки?

[fazer]

Просто залить у меня не получилось.всё отлетело ) когда плату Плотно подогнал по внутреннему размеру и посадил ......, всё отлично .

[Alex_Alexandro]

Просто залить у меня не получилось.всё отлетело )  когда плату Плотно  подогнал  по внутреннему размеру и посадил ......,  всё отлично .

Понял. Тоже били сомнения, что будет держаться

[Alex_Alexandro]

Провода припаял, всё работает. Либо угадал, либо правда было всё равно какой куда паять.
Буравчики- буравчиками, но катушка видит металл с обеих сторон, может и не важно какой провод куда, в данной конструкции?

[WaS]

Провода припаял, всё работает. Либо угадал, либо правда было всё равно какой куда паять.
Буравчики- буравчиками, но катушка видит металл с обеих сторон, может и не важно какой провод куда, в данной конструкции?

а поменяйте их местами

..припаяли как на фото?

Сообщение отредактировано WaS: Aug 1 2015, 19:44

[Копоподвох]

Действительно, определить всё равно или нет, легко, просто перепаять и всё будет ясно.
В катушках, обычно критична распайка, начала и конца обмотки.

[Alex_Alexandro]

а поменяйте их местами

..припаяли как на фото?

Да, как на фото.
Значит мне повезло припаять правильно.

[WaS]

Да, как на фото.
Значит мне повезло припаять  правильно.

и как удачно везение совпало с предложенным вариантом...

Сообщение отредактировано WaS: Aug 1 2015, 23:38

[ret]

А если просто контакты изнутри эпоксидной залить?
Эпоксидка приклеится к этому пластику крышечки?

Посмотрите стр.1906...
Там я прекрасно решил такую-же проблему с помощью эпоксидки
http://savepic.net/6927835.htm

Сообщение отредактировано ret: Aug 2 2015, 06:57

[Viking V]

Р

если он вообще когда-то будет[/u], смогут единицы...

Простота способа решения этим методом вызывает глубокие сомнения, что вообще этот метод правильный ибо безо всякого сомнения другие фирмы такой метод спробовали. Забавляются ребята, да и реклама фирме прет ого го.

[Alex_Alexandro]

Посмотрите стр.1906...
Там я прекрасно решил такую-же проблему с помощью эпоксидки
http://savepic.net/6927835.htm

Я тоже решил, спасибо!
