Вопросы по чистке медных монет

[partizanov]

Уважаемый Mika88! А что вы скажете про способ борьбы с зеленкой при помощи азотнокислого серебра?
http://www.reviewdetector.ru/index.php?showtopic=38819

[Mika88]

Это самая крайняя мера. Азотнокислое серебро преобразует нерастворимый хлорид в растворимое соединение, после чего всё это вымывается. Результат – кратеры.

Таких же результатов, только проще можно добиться используя алюминиевую фольгу и желатин.


Сообщение отредактировано Mika88: Oct 28 2009, 21:58

[Костылин]

Господа, подскажите плиз, есть ли какой то простой способ патинирования медной монеты, без замороченых хим.реактивов. Может есть у кого секретное народное средство?

[Moruan]

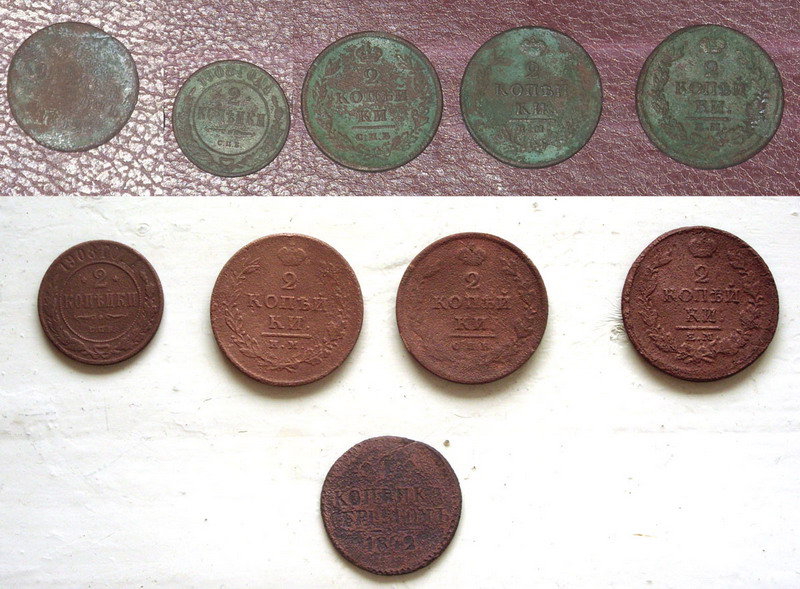

Попробовал очистить монеты с помощью оторофосфорной кислоты, вот что получилось:

Ваше мнение?

[DIM]

В общем то труп. Самое главное удалите хлориды, иначе цвести будет. Для этого намазываете на всю монету желе из желатина или АГАР-АГАР. Обёртываете алюминиевой фольгой и кладёте всё дело во влажную тряпочку. Через некоторое время фольга начнёт растворятся. Промываете водой и кисточкой. Если не достаточно, повторяете процедуру.

Конечно, количество кратеров увеличится, зато цвести не будет. Это из подручных средств.

Другой способ – лупа шабер и БТА. Покрытие воск с БТА.

насколько я знаю,надо желатин с глицерином смешивать?
У меня сей рецепт работает....

[Серго]

Ваше мнение?

Ну, скормил кислоте всю патину, которую как-то иначе, возможно, удалось бы сохранить...

[Серго]

Вообще, на самом деле, когда речь идёт о чистке монет "для себя" все эти скачки вокруг патины, нмв, от лукавого. Я монеты собираю с 7 лет, т.е., уже больше сорока годков... Понятно, что множество монет я почистил разными кислотами - включая, кхм, соляную и серную... Так вот такой замечательной зелени, какая бывает на хорошо почищенных "ордынках" на тех монетах, конечно, нет, но ровная кабинетная патина давно уже появилась на всех, безо всяких усилий с моей стороны...

[Костылин]

Вообще, на самом деле, когда речь идёт о чистке монет "для себя" все эти скачки вокруг патины, нмв, от лукавого. Я монеты собираю с 7 лет, т.е., уже больше сорока годков... Понятно, что множество монет я почистил разными кислотами - включая, кхм, соляную и серную... Так вот такой замечательной зелени, какая бывает на хорошо почищенных "ордынках" на тех монетах, конечно, нет, но ровная кабинетная патина давно уже появилась на всех, безо всяких усилий с моей стороны...

Оч.хороший способ и думаю, самый надежный, это ж скаолько ждать надо..

[ALF]

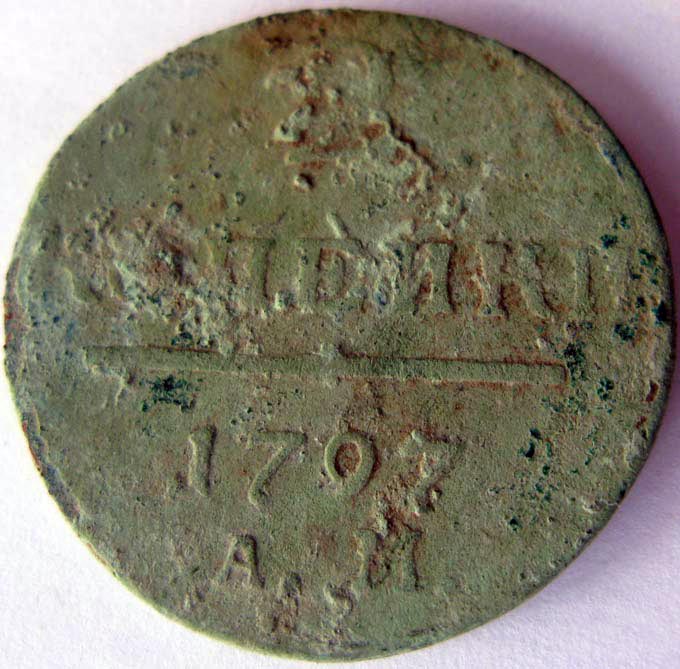

Можно что-нибудь сделать? Только помыта в воде.

[Mika88]

Да вроде неплохая сохранность и рельеф высокий. Механически можно хорошо вытянуть.

[OCA]

Мика, постоянно смотрю эту тему, и понимаю, что надо чистить механически, но может вы что-нибудь ещё посоветуете, что можно сделать с монетой - как привести в божеский вид?



Вложенные эскизы изображений

[Mika88]

Именно с этой – только механически. Хорошая патина, незначительные загрязнения. Химия, в том числе и мыло здесь только всё испортят.

Вам надо простенький стереомикроскоп за 50 евро , вот вроде этого: http://best-optics.com.ua/index.php?productID=4488

Шабер и немного терпения. Да и времени уёдёт намного меньше, чем например отмачивать в мыле.

[OCA]

Большое спасибо!
Т.е. просто убрать наросты не трогая поля?
Скажите пожалуйста, какой размер рабочей поверхности шабера и форма наиболее оптимальны для вас? (Понятно что их много, но наверняка есть тот, которым пользуетесь чаще всего).

Сообщение отредактировано OCA: Nov 3 2009, 09:23

[Baro]

Mika88, а у вас случайно нет ли видео с механической чисткой монет?
я думаю,тут много народу были бы вам признательны!

[Mika88]

[
Т.е. просто убрать наросты не трогая поля?
Скажите пожалуйста, какой размер рабочей поверхности шабера и форма наиболее оптимальны для вас? (Понятно что их много, но наверняка есть тот, которым пользуетесь чаще всего).

Ну да

Диаметр стержня 3 мм. Режущая часть от 1 до 3 мм. Выглядит примерно так.



Можно изготовить из трёхгранного надфиля. Только отпустить сталь нужно, а то слишком хрупкая. Для этого достаточно раскалить на газовой конфорке и оставить медленно охлаждаться.

[Mika88]

Mika88, а у вас случайно нет ли видео с механической чисткой монет?
я думаю,тут  много народу были бы вам признательны!

К сожалению нет, но это вряд ли сильно поможет. Надо самому пробовать, чтобы понять все нюансы.

[OCA]

Инфа по изготовлению шабера и о том, как его держать:

ШАБРЕНИЕ
Отделочная операция снятия с изделия очень тонкого слоя металла при помощи режущего Инструмента — шабера — называется шабрением. Различают три вида шабрения: шабрение внутренних округлых поверхностей, наружных поверхностей и труднодоступных мест.
При шабрении внутренних, округлых поверхностей используют круглые (диаметром 6—8 мм) и трехгранные (со стороной 6—8 мм) шаберы. Угол заточки этих шаберов составляет 30—35°. При шабрении наружных поверхностей применяют шаберы тонких сечений (4— 6 мм) с углом заточки 15—25°. При шабрении труднодоступных мест используют практически все существующие ювелирные шаберы. Основная задача в этом случае — подобрать тот шабер, который обеспечит более удобную, более производительную, качественную обработку конкретного изделия и труднодоступного места в нем.
Ювелиры выполняют операцию шабрения сидя за верстаком. Шабер держат в правой руке, изделие — в левой; упором для изделия служит финагель.
Шабрение наружных поверхностей предусматривает иное расположение шабера в руке: ручка его обязательно должна находиться между пальцами — безымянным и мизинцем или безымянным и средним. Указательный и средний пальцы как бы упираются в стержень сбоку, почти на границе с рабочей частью. Лезвие шабера по отношению к поверхности обрабатываемого изделия должно находиться под углом 30—40°. Этот угол может быть равен 45—60°, если на изделии остались заметные риски от опиливания. Прижимая лезвие к поверхности изделия и толкая его вперед нажатием большого пальца на стержень, сообщают движение шаберу. Движение в обратном направлении (к себе) — холостой ход. Длина хода шабера составляет не более 15 мм.
Шабрение — заключительная операция, которую выполняет ювелир перед тем, как изделие поступит на полирование. Поэтому шабрение необходимо выполнять с особой тщательностью, добиваясь низких параметров шероховатости поверхности.
http://bookru.narod.ru/061.htm

Для всех видов ювелирного шабрения используют шаберы одной конструкции — трехгранные, изготовленные из инструментальных сталей марок У10...У12. Шаберы разного назначений отличаются друг от друга только размерами сечения и углом , заточки. Рабочая часть всех шаберов должна быть закалена и при надобности отпущена до такого состояния, чтобы шабер был не очень хрупким, но и не очень мягким. У хрупкого шабера может обломаться острый конец и выкрошиться лезвие, вследст-вие чего на поверхности шаброванного изделия остается след и3 мелких рисок. В этом случае говорят, что шабер «волосит». Если же шабер мягкий, заточка его будет недолговременной, следовательно, потребуется постоянная заправка шабера.

Шабер состоит из стержня с рабочей частью и ручки. Рабочая часть — это ребра, образованные трехгранной конической заточкой. Таким образом, рабочая часть шабера имеет три лезвия. Угол при вершине, образованный гранями, называется углом заточки шабера. Зависит он от сечения и назначения шабера. В целях безопасности работы длина рабочей части ограничена 20 мм.

Для шабрения внутренних округлых поверхностей (внутри колец) применяют шаберы большего сечения — круглые диаметром 6...8 мм, трехгранные со стороной 6...8 мм, так как внутреннее шабрение требует большего усилия, чем наружное. Угол заточки таких шаберов 30...35°. Длина шабера с ручкой 130... 150 мм. Ручка может быть изготовлена из дерева, эбонита, пластмасс. Толщина ручки в утолщенной ее части 12... 15 мм. В качестве заготовок для шаберов могут быть использованы: метчики, развертки, прутки подходящих сталей и специальные поковки.

При шабрении наружных поверхностей и труднодоступных мест применяют более тонкие шаберы сечением 5...6 мм. Угол заточки этих шаберов 15...25°, длина с ручкой 150... 180 мм. Ручки для тонких шаберов могут быть изготовлены из трубок цветных металлов или прочных пластмасс. Так как при наружном шабрении ручка шабера находится между пальцами руки, сечение ее не должно превышать 8 мм. В качестве заготовок для шаберов наружного шабрения могут быть использованы: надфили, метчики и развертки соответствующих размеров.

Независимо от формы заготовки для шабера, рабочую часть затачивают на три грани. Предварительную заточку производят на наждачном точиле, следя за тем, чтобы не отпустить заготовку. После того как рабочей части шабера задан определенный угол и предварительно обработаны грани, на грубом абразивном бруске выравнивают грани. Брусок смачивают жидким машинным маслом или керосином и, прижимая деревянным прижимом (в качестве прижима может служить старая ручка от напильника) к камню поочередно каждую грань, сообщают заготовке движение по плоскости камня. Затачивают рабочую часть шабе-ра на грубом камне до тех пор, пока грани не станут плоскими, а ребра прямолинейными. Дальнейшую заправку шаберов производят на мелкозернистых брусках, также покрывая поверхность камня маслом и прижимая грани шабера. Окончательно Управляют шабер на твердых мелкозернистых оселках. Бруски для заправки шабера должны иметь ровную плос-кость без трещин и глубоких царапин. При выработке камня его необходимо выровнять трением о другой камень.
http://www.uwelir.ru/dealership/dealership8.html

[Александр TKS]

Вам надо простенький стереомикроскоп за 50 евро , вот вроде этого: http://best-optics.com.ua/index.php?productID=4488

А в России где такой стереомикроскоп можно приобрести, не подскажите?

[OCA]

А в России где такой стереомикроскоп можно приобрести, не подскажите?

Немного помучив интернет я не нашёл

[Mika88]

Так не обязательно этой марки. Есть множество подобных.
