катушка ГМП, обрыв кабеля

[fiskars]

Добрый день. По разъему в блоке. При разделке кабеля вскрытие показало что в работе два экрана и две центральные жилы. А на фото внутри блока к разъему припаяно шесть проводов. Ели можно разъясните пожалуста.

вы еще про зарядку забыли упомянуть она ведь тоже через эту дырку вот и получается 4 провода на датчик и плюс с минусом на зарядку

[Vooodi]

А-а-а.... Спасибо Огромное! Про зарядку забыл. Нету у меня её. А то купил уже разъёмы на четыре контакта.

[fiskars]

в катушке используются только по 2 крайних контакта, тот что в середине и чуть ниже это зарядка

[Vooodi]

Спасибо ещё раз. Третий и шестой контакт просто заизолирую и оставлю в блоке.

[Мих.а]

Ну и на сладенькое:-)

Тактические наушники peltor, те что глушат звуки выстрелов, продаются в магазинах спецодежды и военторгах. Внутри ушей те же динамики от ws-1, но по комфорту и звукопоглощению в разы лучше, да и при нехитрой защите можно использовать в дождь:-) все опробовано, все работает. Кстати для блока деуса тоже очень удобно, все уже в работе, все довольны.

Извините, может кто пояснить , что значит - "наушники peltor, те что глушат звуки выстрелов".? Всю башку сломал, как их подключить к моему МД.? Может обсуждалось где? Дайте ссылку пожалуйста. Заранее благодарен откликнувшимся.
С уважением.!

[Putnik]

это тактические наушники, они без динамиков, вообще не предназначены для прослушивания звуковых сигналов, а напротив для подавления звука и шума, в том числе и выстрелов. при желании и наличии инструмента легко переделываются в звуковые, которые на мой взгляд гораздо лучше ws-3, хотя и используется начинка от ws-1.

[Мих.а]

это тактические наушники, они без динамиков, вообще не предназначены для прослушивания звуковых сигналов, а напротив для подавления звука и шума, в том числе и выстрелов. при желании и наличии инструмента легко переделываются в звуковые, которые на мой взгляд гораздо лучше ws-3, хотя и используется начинка от ws-1.

Спасибо за ответ. Если не затруднит, можно поподробней? Просто устал с проводами бороться, а на родные ухи по деньгам жаба душит.
С уважением Михаил
РS Посмотрел "Активные наушники Peltor Tactical 6S" стоят 2900. Может у меня мысли не в ту сторону направлена.

[Putnik]

не, на замену родных ничего не посоветую, не нашел пока. Этот вариант всеравно предусматривает наличие родных ушей, просто свойства у этих лучше на мой взгляд по шумаподавлению и как результат более четкому звучанию со стандартными динамиками.
Тут вот не потеме, если кого по штангам интересует
http://www.reviewdetector.ru/index.php?sho...ic=99542&st=260

[flagman]

Все верно, резистор на месте, а конденсатор не указал т.к. он служит для точной настройки контура RX и ставится параллельно ему. Номинал от ситуации. Сегодня пробовал опять делать, не получается пока, чуйка на пятак почти как в оригинале но не отстраивается от феррита и не видит мелочь. Плохо в том, что на гмп не автогенератор

Чет попалась тема на глаза.... Вы пишете, что бросили затею, потому как не совсем известна схема включения транзистора, а спалить прибор - неохота. Однако пишите, и что по имеющейся схеме (Сергей-П вам предложил с сайта мд4ю) достигается дальность обнаружения пятака такая как в оригинале.... Это значит, что схема включения наверняка правильная, иначе у Вас бы либо совсем не работала катушка, либо давала бы мизерную дальность. А то, что мелочь не видит и от феррита не отстраивается - как раз одно к одному , просто Вы не угадали с фазой в приемнике, Ваше окно пропускаемых целей (тот самый нужный нам квадрант 0-90 градусов, вспоминаем Терминатор ) слишком смещено по часовой стрелке, то есть там например вместо нужных 0-90, получилось 5-95 градусов..... вот и выходит, что цели с малым ВДИ прибор цветом не видит (они ушли в чермет), а феррит (читай грунт) наоборот залез в принимаемый сектор и пищит цветом.... Я бы не бросал затею когда осталось только чуть донастроить фазу принимаемого сигнала, это делается либо количеством витков в приемной обмотке, либо тем самым кондером паралельным Rх. Да, бывает при сведении и настройке катушки приходится пару дней помучаться, ничего толком не делая, только лишь играясь с витками и емкостями.....да, выставить фазу бывает довольно тяжело, но зато б сэкономили на новой катушке.....

ЗЫ: да и транзистор надо было не полениться и поискать тот самый вс550С, у них на корпусе действительно как правило буква "в" не пишется.... он не дефицит, а поставленный 3102, все-таки хоть и малошумящий, но другой, для его нормального режима работы нужна и другая обвязка по питанию..... все у вас вполне могло получиться...

Сообщение отредактировано flagman: Aug 31 2013, 08:09

[fiskars]

к сожалению прибор я уже давно продал(поменял на дэус), но отступать я не отступал, иногда вечерами все же ковырялся, без транзистора я добивался 18см на 5коп, с ним 23см, но проблема была в другом, т.к. на гмп не автогенератор, при 18кгц на RX амплитуда была всего 7 или 8 вольт, соответственно глубины никакой, максимум добивался 40 вольт, но частота уплывала на 16 кгц, в общем все это мне надоело, все потраха были отосланы другим мастерам

[flagman]

Не могу найти схему включения транзистора, не могли бы поделиться наработками? Мотнул ДД половинки, свожу..... хочу припаять буферный каскад.... А амплитуда у Вас на Тх падала видимо потому, что уходили от резонанса... накачка контура наверняка принудительная, просто если еще и индуктивностью ТХ контура попасть в резонанс, то амплитуда вырастает до 40В наверное так. Однако как глаголит товарищ Циклон, не напряжение дает глубину поиска а ток в катушке, может и 7 вольт достаточно было.... тут надо схему включения транзистора курить. И назначение его сдается мне не столько усиление, сколько просто развязка контура катушки от кабеля, чтоб его шевеление не приводило к ложным сработкам....буфер как в Грозе-3

[@viktor]

подскажите пож-та по распайке проводов на раэьеме катушки(потерелись записи,год назад перепаивал асейчас стал подглючивать) потянул за провод,ну и все оборвалось,ахотел штырьки перепаять прям беда помогите ,кто может

[Morcia]

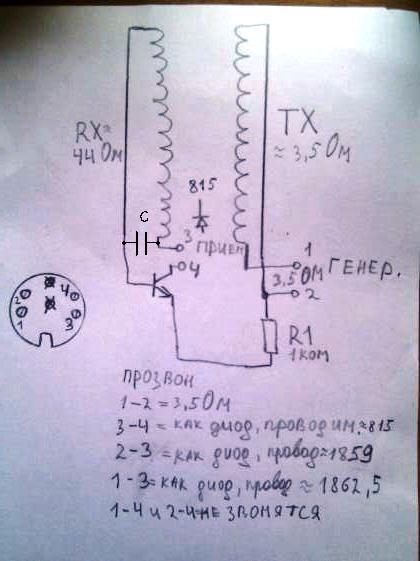

Сохранил ету картинку гогда то.

Вложенные эскизы изображений

[@viktor]

спасибо за быстрый ответ,а можете подсказать конкретно,по белому и синему проводу--на какие контакты распайка. С НОВЫМ ГОДОМ!!!!!!!!!!!!!!!!!!!!!1

[Morcia]

Белий ценралная жила - ТХ (1 или 2)
Белий екран - ТХ (1 или 2)
Синий ценралная жила - РХ (4)
Синий екран - РХ+ екран катушки (3)

В случае ТХ обмотки - точно незнаю где 1 где 2. Если распутаны концы ТХ будет инвертирована фаза - на металл будет пищать при удалении а не при приблизении, тогда нужно поменять местом 1 и 2.

П.С. Наверное белий екран на 2, но лутче прозвонить тестером как на картинке.

[fiskars]

вижу, мои каракули даже пригодились

[Morcia]

вижу, мои каракули даже пригодились

Ета ваша схема? Тогда спасибо, действително пригодилось, надо толко отметить, что в катушке есть провод от графитного екрана и он подключен к землю РХ.
С НГ

[fiskars]

Ета ваша схема? Тогда спасибо, действително пригодилось, надо толко отметить, что в катушке есть провод от графитного екрана и он подключен к землю РХ.
С НГ

да, как то было дело, разбирал, рисовал, потом пробовал свою делать, ничего хорошего не вышло.
И Вас с новым годом )

[@viktor]

Белий ценралная жила - ТХ (1 или 2)
Белий екран - ТХ (1 или 2)
Синий ценралная жила - РХ (4)
Синий екран - РХ+ екран катушки (3)

В случае ТХ обмотки - точно незнаю где 1 где 2. Если распутаны концы ТХ будет инвертирована фаза - на металл будет пищать при удалении а не при приблизении, тогда нужно поменять местом 1 и 2.

П.С. Наверное белий екран на 2, но лутче прозвонить тестером как на картинке.

это вид со стороны распайки проводов или подключения???

[Morcia]

это вид со стороны распайки проводов или подключения???

Ето с стороны разёма. Если не срочно, завтра поищу старово кавеля от ГМП, посмотрю как там есть.
