 Маркировка микросхем на E-track, могу определить

Камертон
post Mar 29 2025, 09:23
Создана #1


Старожил
*****

Группа: Посетители
Сообщений: 801
Зарегистрирован: 14-October 09
Пользователь №: 12,563


Металлоискатель: E-Track
Пол: мужской

Репутация: 127 кг
-----XXXXX


Всем привет! Появился в ремонте E-Track. Маркировка микросхем срезана лазером, а не сошлифована, как обычно. В принципе достаточно хорошо видны надписи. Обращайтесь, если кому нужно, прибор будет у меня еще с неделю.

Сообщение отредактировано Камертон: Mar 29 2025, 09:23
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

mindeley
post Mar 29 2025, 10:41
Создана #2


Пользователь
**

Группа: Посетители
Сообщений: 55
Зарегистрирован: 15-January 23
Пользователь №: 2,404,929


Металлоискатель: nokta
Пол: мужской
Номер карты: 5145

Репутация: нет
----------


Доброго дня , если можете выложите здесь на форуме . Прочитать маркировки мало у кого получается или в личку если вас не затруднит.
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

Камертон
post Mar 29 2025, 10:44
Создана #3


Старожил
*****

Группа: Посетители
Сообщений: 801
Зарегистрирован: 14-October 09
Пользователь №: 12,563


Металлоискатель: E-Track
Пол: мужской

Репутация: 127 кг
-----XXXXX


QUOTE(mindeley @ Mar 29 2025, 11:41)
Доброго дня , если можете выложите здесь на форуме . Прочитать маркировки мало у кого получается или в личку если вас не затруднит.

Пишите какая микросхема интересует и на какой плате, я постараюсь разобраться
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

mindeley
post Mar 29 2025, 10:49
Создана #4


Пользователь
**

Группа: Посетители
Сообщений: 55
Зарегистрирован: 15-January 23
Пользователь №: 2,404,929


Металлоискатель: nokta
Пол: мужской
Номер карты: 5145

Репутация: нет
----------

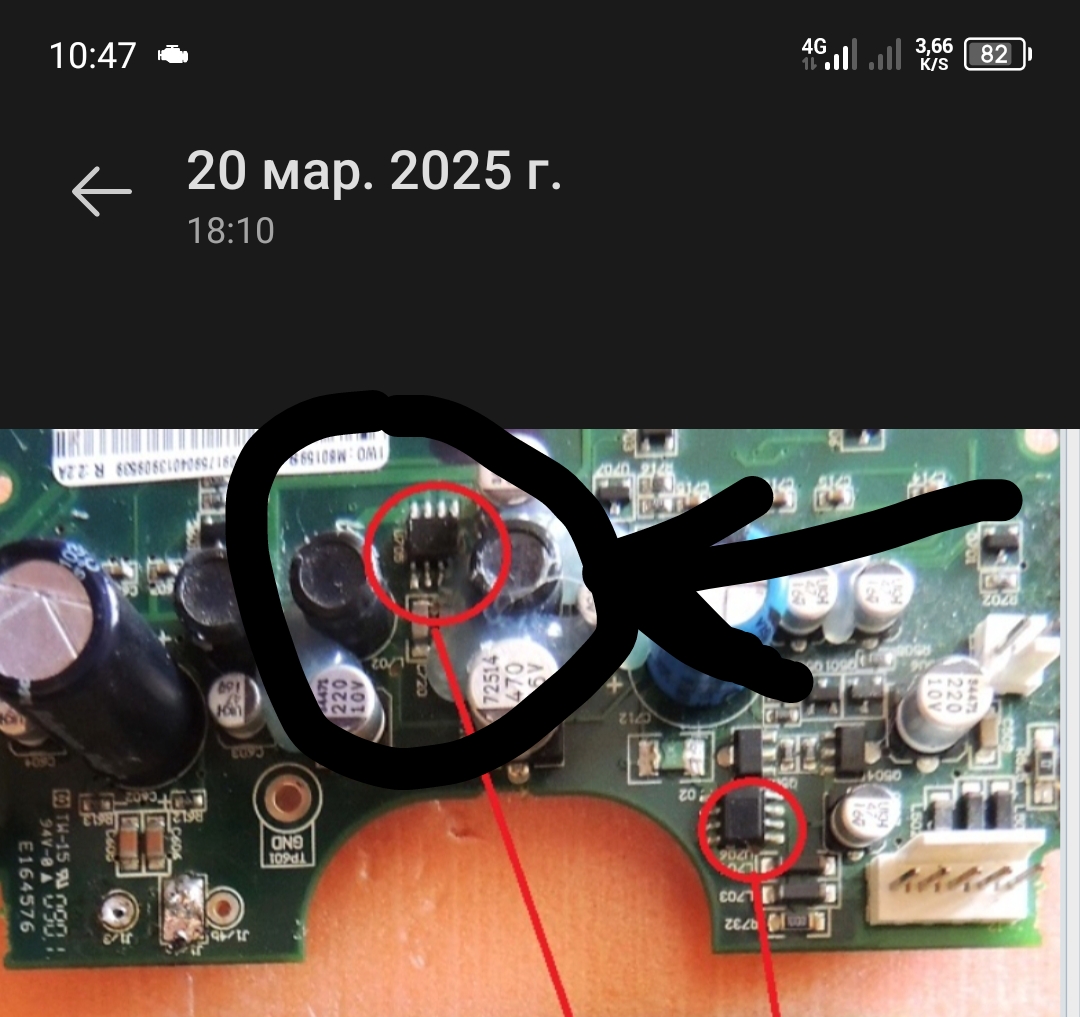

Вот эта микросхема .

Вложенные эскизы изображений
Присоединенное изображение
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

Камертон
post Mar 29 2025, 11:25
Создана #5


Старожил
*****

Группа: Посетители
Сообщений: 801
Зарегистрирован: 14-October 09
Пользователь №: 12,563


Металлоискатель: E-Track
Пол: мужской

Репутация: 127 кг
-----XXXXX


Этот чип, к сожалению сошлифовали слишком тщательно. Единственное что видно это SQN или SON в правой части чипа, под точкой
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

mindeley
post Mar 29 2025, 11:31
Создана #6


Пользователь
**

Группа: Посетители
Сообщений: 55
Зарегистрирован: 15-January 23
Пользователь №: 2,404,929


Металлоискатель: nokta
Пол: мужской
Номер карты: 5145

Репутация: нет
----------


Спасибо , жаль что не видно.
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

WaS
post Mar 29 2025, 11:34
Создана #7


Профи
******

Группа: VIP
Сообщений: 3,964
Зарегистрирован: 2-April 08
Из: Подольск
Пользователь №: 4,159
Признаный автор

Металлоискатель: V3i/MXT
Пол: мужской

Репутация: 1344 кг
-----XXXXX


Для етрака давно считаны большинство маркировок..
U705 можно менять на FDS9953(один из вариантов)
Эта сборка редко сгорает - знаю частую поломку, когда греется U705, но проблема в другом.


--------------------
Ремонт и профилактика металлодетекторов.
Вопросы, консультации в почту nsx777@yandex.ru
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

mindeley
post Mar 29 2025, 12:06
Создана #8


Пользователь
**

Группа: Посетители
Сообщений: 55
Зарегистрирован: 15-January 23
Пользователь №: 2,404,929


Металлоискатель: nokta
Пол: мужской
Номер карты: 5145

Репутация: нет
----------


У меня этот транзистор звонится в обе стороны 1, 2 и 8 нога . тот что на фото.
Ну если можете подскажите . в чем причина .

Сообщение отредактировано mindeley: Mar 29 2025, 12:07
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

WaS
post Mar 29 2025, 12:22
Создана #9


Профи
******

Группа: VIP
Сообщений: 3,964
Зарегистрирован: 2-April 08
Из: Подольск
Пользователь №: 4,159
Признаный автор

Металлоискатель: V3i/MXT
Пол: мужской

Репутация: 1344 кг
-----XXXXX


QUOTE(mindeley @ Mar 29 2025, 12:06)
У меня этот транзистор звонится в обе стороны 1, 2 и 8 нога . тот что на фото.
Ну если можете подскажите . в чем причина .


Спасибо, что сделали мне одолжение и прочитали подсказку маркировки wink.gif


--------------------
Ремонт и профилактика металлодетекторов.
Вопросы, консультации в почту nsx777@yandex.ru
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

Камертон
post Mar 29 2025, 12:34
Создана #10


Старожил
*****

Группа: Посетители
Сообщений: 801
Зарегистрирован: 14-October 09
Пользователь №: 12,563


Металлоискатель: E-Track
Пол: мужской

Репутация: 127 кг
-----XXXXX


Высмотрел маркировку на U706: видится FDS 9889
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

WaS
post Mar 29 2025, 12:39
Создана #11


Профи
******

Группа: VIP
Сообщений: 3,964
Зарегистрирован: 2-April 08
Из: Подольск
Пользователь №: 4,159
Признаный автор

Металлоискатель: V3i/MXT
Пол: мужской

Репутация: 1344 кг
-----XXXXX


QUOTE(Камертон @ Mar 29 2025, 12:34)
Высмотрел маркировку на U706:  видится FDS 9889


Не оно
U706 сборка из двух P и N канальных мосфетов - можно взять мою подсказку выше и вычислить эту сборку )

Сообщение отредактировано WaS: Mar 29 2025, 12:40


--------------------
Ремонт и профилактика металлодетекторов.
Вопросы, консультации в почту nsx777@yandex.ru
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

mindeley
post Mar 29 2025, 12:41
Создана #12


Пользователь
**

Группа: Посетители
Сообщений: 55
Зарегистрирован: 15-January 23
Пользователь №: 2,404,929


Металлоискатель: nokta
Пол: мужской
Номер карты: 5145

Репутация: нет
----------


Может не правильно разглядели , нет в нете такой сборки .
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

mindeley
post Mar 29 2025, 12:45
Создана #13


Пользователь
**

Группа: Посетители
Сообщений: 55
Зарегистрирован: 15-January 23
Пользователь №: 2,404,929


Металлоискатель: nokta
Пол: мужской
Номер карты: 5145

Репутация: нет
----------


Вот WaS вы нам задаете задачки 🤔 прям как в школе .
Но .... сегодня вы со щитом а завтра может быть на щите.
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

WaS
post Mar 29 2025, 12:50
Создана #14


Профи
******

Группа: VIP
Сообщений: 3,964
Зарегистрирован: 2-April 08
Из: Подольск
Пользователь №: 4,159
Признаный автор

Металлоискатель: V3i/MXT
Пол: мужской

Репутация: 1344 кг
-----XXXXX


Я уже озвучил корректную маркировку и получил море благодарности.
А дальше хочу говорю, или не говорю..


--------------------
Ремонт и профилактика металлодетекторов.
Вопросы, консультации в почту nsx777@yandex.ru
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

Камертон
post Mar 29 2025, 12:56
Создана #15


Старожил
*****

Группа: Посетители
Сообщений: 801
Зарегистрирован: 14-October 09
Пользователь №: 12,563


Металлоискатель: E-Track
Пол: мужской

Репутация: 127 кг
-----XXXXX


QUOTE(mindeley @ Mar 29 2025, 13:41)
Может не правильно разглядели , нет в нете такой сборки .

Может быть и FDS 8999 или 8949, видно очень плохо

Сообщение отредактировано Камертон: Mar 29 2025, 13:00
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

Камертон
post Mar 29 2025, 12:58
Создана #16


Старожил
*****

Группа: Посетители
Сообщений: 801
Зарегистрирован: 14-October 09
Пользователь №: 12,563


Металлоискатель: E-Track
Пол: мужской

Репутация: 127 кг
-----XXXXX


QUOTE(WaS @ Mar 29 2025, 13:50)
Я уже озвучил корректную маркировку и получил море благодарности.
А дальше хочу говорю, или не говорю..

Да, спасибо Василию сказать не помешает. Лучше деньгами 14.gif или alko_2464.gif

Сообщение отредактировано Камертон: Mar 29 2025, 12:58
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

mindeley
post Mar 29 2025, 12:58
Создана #17


Пользователь
**

Группа: Посетители
Сообщений: 55
Зарегистрирован: 15-January 23
Пользователь №: 2,404,929


Металлоискатель: nokta
Пол: мужской
Номер карты: 5145

Репутация: нет
----------


Такой сборки тоже не нашел в нете , может 8958
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

WaS
post Mar 29 2025, 13:03
Создана #18


Профи
******

Группа: VIP
Сообщений: 3,964
Зарегистрирован: 2-April 08
Из: Подольск
Пользователь №: 4,159
Признаный автор

Металлоискатель: V3i/MXT
Пол: мужской

Репутация: 1344 кг
-----XXXXX


QUOTE(Камертон @ Mar 29 2025, 12:58)
Да, спасибо Василию сказать не помешает. Лучше деньгами  14.gif  или alko_2464.gif


Обращайся smiles-pyushie-201.gif
FDS9952 smile.gif


--------------------
Ремонт и профилактика металлодетекторов.
Вопросы, консультации в почту nsx777@yandex.ru
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

Камертон
post Mar 29 2025, 13:03
Создана #19


Старожил
*****

Группа: Посетители
Сообщений: 801
Зарегистрирован: 14-October 09
Пользователь №: 12,563


Металлоискатель: E-Track
Пол: мужской

Репутация: 127 кг
-----XXXXX


QUOTE(mindeley @ Mar 29 2025, 13:58)
Такой сборки тоже не нашел в нете , может 8958

вполне, 5 похожа на 9
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

mindeley
post Mar 29 2025, 13:08
Создана #20


Пользователь
**

Группа: Посетители
Сообщений: 55
Зарегистрирован: 15-January 23
Пользователь №: 2,404,929


Металлоискатель: nokta
Пол: мужской
Номер карты: 5145

Репутация: нет
----------


Скорее всего она , P+N
