Ремонт и реставрация старинных часов, Вопросы и ответы, делимся опытом

[scorpel]

Всем доброго времени суток!
Принимайте в свои ряды)
Еше в начале лета приобрел данные часы
[attachmentid=3966780]
Достались мне они за относительно небольшую сумму в ящике от пива, в комплекте шли гири и цепи. В связи с недостатком времени руки дошли до них только сейчас.
На молотке нашел несколько маятников, смахнул с механизма пыль, протянул цепь и запустил ход. стрелки ожили, только не на долго, сейчас планирую перебрать и промыть механизм.
В связи с этим у меня возникло несколько вопросов, а именно:
1) Какую лучше использовать смазку для подобных механизмов?
2) Обратил внимание на то, что механизм установлен в корпусе с небольшим смещением. Насколько это критично?
Заранее благодарен всем ответившим) Прошу сильно не пинать, это первый опыт)

Перебирать и мыть всё в бензине "галоша" Возьмите 0.5-0.7 л. банку Сложите все шестерёночки туда и замочите в бензине. Затем старой зубной щёткой все шестерни промыть. Смазывать можно обычным машинным маслом. Можно купить в охотничьем магазине масло для ружей - "беркут" нейтральное только обязательно.
Смещение мех-ма не критично-выровняется поводком анкерной скобы.

[GOODVIN_GOOD]

2. относительно чего?

Относительно корпуса. Но если есть возможность отрегулировать, то пока оставлю как есть, не хочется делать новые отверстия в корпусе.

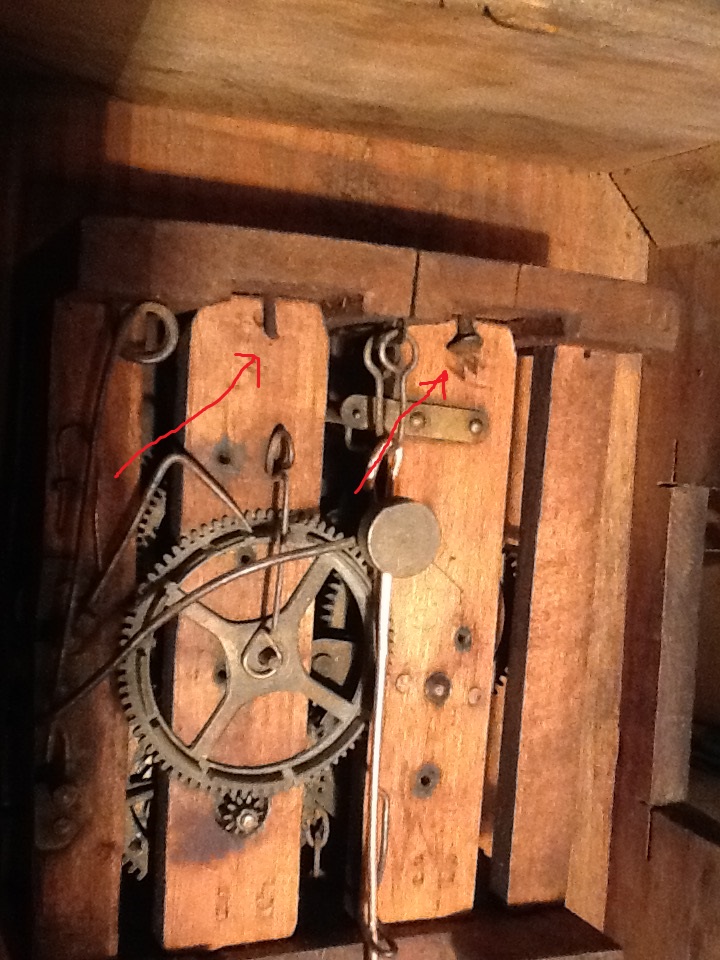

Вот так умельцы решили зафиксировать части деревянной платины) Сейчас попробую очень осторожно решить эту проблему.
Фотографировать буду однозначно, для меня это первый механизм, да и никаких мануалов по нему не нашел в свободном доступе, так что буду использовать инженерную мысль)
Вот и еще вопросик, деревянные платины нужно мыть? Или лучше оставить как есть? Посадочные места осей шестеренок требуют какого-либо внимания за исключением смазки?

[scorpel]

Относительно корпуса. Но если есть возможность отрегулировать, то пока оставлю как есть, не хочется делать новые отверстия в корпусе.

Вот так умельцы решили зафиксировать части деревянной платины) Сейчас попробую очень осторожно решить эту проблему.
Фотографировать буду однозначно, для меня это первый механизм, да и никаких мануалов по нему не нашел в свободном доступе, так что буду использовать инженерную мысль)
Вот и еще вопросик, деревянные платины нужно мыть? Или лучше оставить как есть? Посадочные места осей шестеренок требуют какого-либо внимания за исключением смазки?

Они так и крепятся, только "гвоздики" поменьше были. Точнее штырьки с маленьким колечком на концах. Деревянные платины тоже мыть бензином. Втулки затем можно отполировать зубочисткой зажатой в шуруповёрт.

[Копша]

Посадочные места осей шестеренок требуют какого-либо внимания за исключением смазки?

Люфт колес после сборки плат отрегулируйте, бывает вставки чуть вылезают.

[GOODVIN_GOOD]

Люфт колес после сборки плат отрегулируйте, бывает вставки чуть вылезают.

Регулировка осуществляется установкой вставки на место, или есть еще какие-либо способы?

[Копша]

Регулировка осуществляется установкой вставки на место, или есть еще какие-либо способы?

Установкой на место, большой осевой люфт - замена вставки.

[GOODVIN_GOOD]

Большое спасибо всем ответившим!
Пойду, займусь делом

[Илья Муромец]

У нас,что касается часов специфика немного другая (что касается корпусов) покупаем,как правило советские часы и корпуса делаем такие например. Со всех сторон герметично,спереди дверка открывается.

Сообщение отредактировано Илья Муромец: Oct 10 2017, 10:54

[scorpel]

У нас,что касается часов специфика немного другая (что касается корпусов) покупаем,как правило советские часы и корпуса  делаем такие например. Со всех сторон герметично,спереди дверка открывается.

На крыше иголки дикобраза?

[GOODVIN_GOOD]

Всем доброго вечера!
Вчера вечером разобрал, отмыл, просушил и собрал механизм часов.

Втулки отполировал зубочисткой, проверил люфт, все в пределах разумного. К сожалению, проблема с остановкой хода осталась. Хотя ход часов стал более мягким и приятным. Как раз за это я и ценю механические настенные часы)
Часы идут неплохо около 30-40 секунд, за это время колебания маятника сокращаются, в определенный момент маятнику не хватает силы приподнять анкерную скобу, следовательно часы останавливаются. Грешу на пендельфедер, который изготовил сам из твердой медной проволоки 1,6 мм.

Как на ваш взгляд, соответствует ли он данному механизму? Должен ли он деформироваться при движении маятника? Мой жесткий.

Вот и сам маятник, вес около 77-78 г. Может быть маятник очень легкий для данного механизма?
Буду рад услышать любое мнение)
P.S. Может надо просто подогнуть анкерную скобу, что бы уменьшить площадь соприкосновения с анкерным колесом,и тогда механизм будет срабатывать при меньших колебаниях маятника? Не будет ли это негативно сказываться на ресурсе скобы и колеса?

[Копша]

К сожалению, проблема с остановкой хода осталась. Хотя ход часов стал более мягким и приятным. Как раз за это я и ценю механические настенные часы)
Часы идут неплохо около 30-40 секунд, за это время колебания маятника сокращаются, в определенный момент маятнику не хватает силы приподнять анкерную скобу, следовательно часы останавливаются.

Вес гирь каков?

[Копша]

Всем доброго вечера!
Вчера вечером разобрал, отмыл, просушил и собрал механизм часов.

Это фото механизма уже после разборки?

[GOODVIN_GOOD]

Вес гирь каков?

В комплекте шли 1 гиря весом около 600 г, точный вес смогу сказать завтра, дома весы только до 200 г. Или для успешного хода данного механизма необходимо 2 гири?
Руководствовался данной схемой:

Вторая гиря, как я понял, отвечает за бой. Или я заблуждаюсь?



Не, это фото до разбора и мойки.

Сообщение отредактировано GOODVIN_GOOD: Oct 10 2017, 22:23

[Копша]

В комплекте шли 1 гиря весом около 600 г,

650 грамм.

[GOODVIN_GOOD]

650 грамм.

Да, скорее всего 650.


Механизм был разобран полностью, отмыт почти до блеска) Только что полировать пока не стал.

Сообщение отредактировано GOODVIN_GOOD: Oct 10 2017, 22:32

[Копша]

Если останавливаются, сместите корпус часов чуть влево либо вправо, возможно не отрегулирована анкерная скобка (будут ходить на боку).
Либо попробуйте чуть утяжелить гирю, или запустить часы с одной струной маятника, без линзы.

[GOODVIN_GOOD]

Если останавливаются, сместите корпус часов чуть влево либо вправо, возможно не отрегулирована анкерная скобка (будут ходить на боку).
Либо попробуйте чуть утяжелить гирю.

Большое спасибо за совет!
Завтра попробую сделать стенд для механизма, что бы его можно было запустить без установки в корпус, а то очень много времени уходит на этот процесс. Заодно будет легче визуально контролировать работу и менять угол наклона. С гирей тоже попробую повозится.

[Копша]

Большое спасибо за совет!
Завтра попробую сделать стенд для механизма, что бы его можно было запустить без установки в корпус, а то очень много времени уходит на этот процесс. Заодно будет легче визуально контролировать работу и менять угол наклона. С гирей тоже попробую повозится.

Мех то по сути простейший, если особой выработки нет, то и лежа ходят Скобка не отрегулирована скорей всего.

[GOODVIN_GOOD]

Мех то по сути простейший, если особой выработки нет, то и лежа ходят Скобка не отрегулирована скорей всего.

Ну, буду пытаться) Конечно, можно отнести к часовщику, но хочется дойти до всего самому. Возможно, моя ошибка в том, что по умолчанию я считал мех рабочим и отрегулированным.
По столярке с ними тоже не все сладко, задняя стенка лопнула в месте крепления гонга, потертости неясного происхождения. Так что возможно буду учится рисовать такие незамысловатые рисунки)


Сообщение отредактировано GOODVIN_GOOD: Oct 10 2017, 22:51

[Копша]

Ну, буду пытаться) Конечно, можно отнести к часовщику, но хочется дойти до всего самому. Возможно, моя ошибка в том, что по умолчанию я считал мех рабочим и отрегулированным.


А вы где находитесь территориально?
