Тестируем ВТП Сигнума. Делимся впечатлениями.

[Slavyan.vrn]

Согласен по количеству, по конструктиву то-же моно- все внутри друг друга. Откуда взялось \моно\- из радиотехники- стерео звук-две колонки, моно звук-одна, один датчик.

Если две колонки то это не означает стерео

[kotov]

Это режим \псевдомоно\.

Сообщение отредактировано kotov: Nov 6 2009, 10:45

[Veres]

Пока идут испытания. По окончании сообщим.Ф=14кГц

А почему на 2-й гармонике, а не на 3-й?

[Lvovich]

А почему на 2-й гармонике, а не на 3-й?

3-я считаем многовато.Ухудшаются фазовые различия между целями.

[Землеройк]

Объединил две темы про ВТП Сигнума. Просьба своими впечатлениями по катушкам Сигнума делиться в одной соответствующей теме.

[sss]

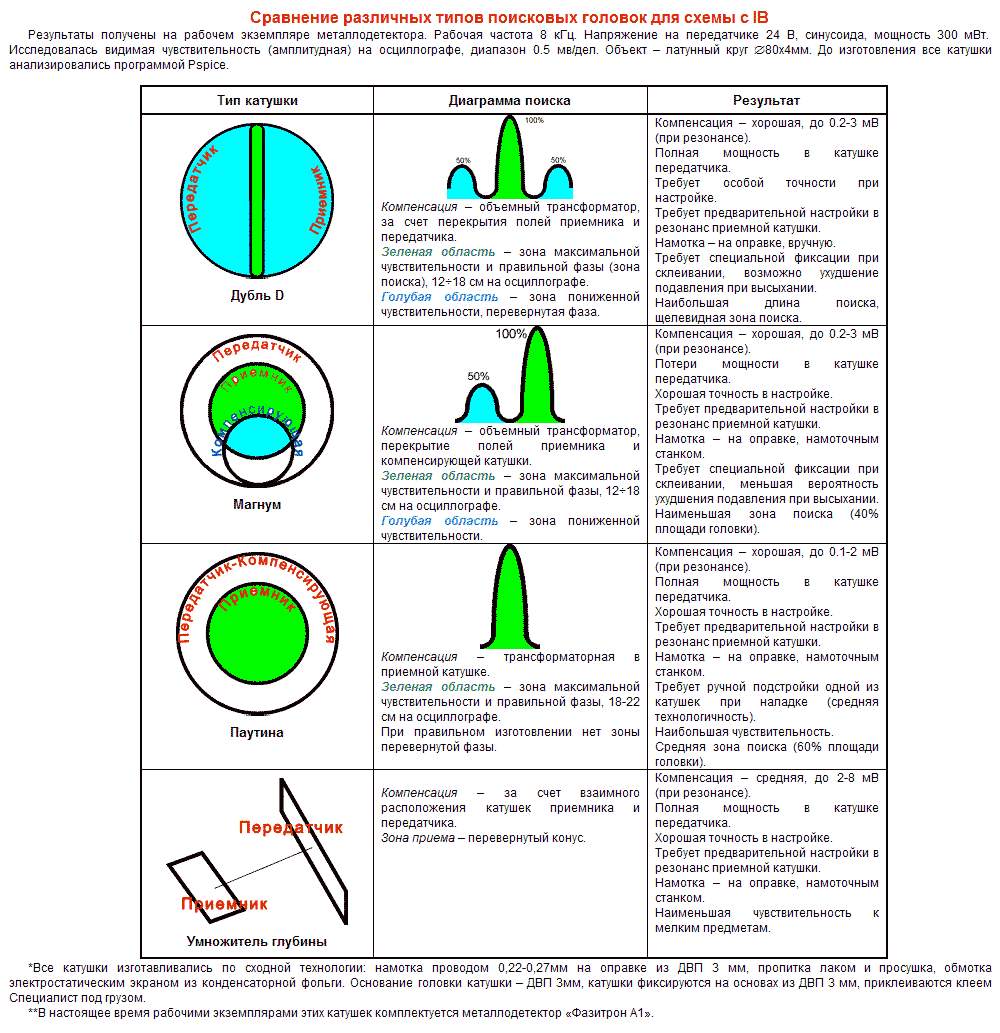

Вот вам и моно и стерео и квадра...

Вложенные эскизы изображений

[ветер]

Никакие.
Приоткроем завесу "секретности".Алюминий обладает в 1.5 раза большим удельным сопротивлением чем медь. Но при этом он более чем в 3 раза легче.Увеличив диаметр провода например в 2 раза мы в 4 раза уменьшим сопротивление катушки .Тем самым в 4 раза повысим ее добротность, а значит и чувствительность датчика.При этом вес катушки практически не изменится.Кроме того толстый моточный провод исключает обрывы , тем самым повышая надежность ВТП.
Без ложной скромности можем сказать - наши дачики имеют лучшее в мире соотношение чувствительности и веса.

А че не намотать из "толстой" меди, ваще супер будет, или серебра , а контакты родием покрыть Пишите сразу так дешевле, а разницу никто не заметит

[Землеройк]

А че не намотать из "толстой" меди, ваще супер будет, или серебра , а контакты родием покрыть Пишите сразу так дешевле, а разницу никто не заметит

Заметно когда подключаешь 15"ДД, и не чувствуешь её веса практически. В отличии от Коилтека и ДеТеча. При чувствительности к мелким целям (с крупными у всех порядок), какая Экспам и Трэку не снилась. И это для меня, как пользователя, важно. А дешевле ли это или дороже... Если лучше, при том ещё и дешевле (15" Коилтек - 11500р, 15" АКА - 5600р), то это только в плюс инженерам АКА.

[Юрвас]

Получил две новых катушки, маленькую и большую.
С 15" на ровной без травы поверхности искать одно удовольствие, катушка легкая, практически не ощутил замены. Сначала трудновато было с определением центра цели, но потом приспособился: плавно подводя и покачивая край датчика к появлению звука от цели. Пинпойтном (статикой) не пользуюсь.
Завтра на мусорном месте попробую с маленькой катушкой.
Вот только вопрос: почему при смене датчика (их теперь 3) я не вижу значения частоты?
Нажав кнопку S, включаю прибор, мелодия следует мгновенно, высвечивается имя прибора, версия 1.21, исполнение П, затем вместо этих надписей появляется "значение частоты" без цифр и тут же гаснет, прибор уже ищет, реагируя на металлы. В таком случае корректно ли происходит смена датчика?
Понимаю, что прибор может искать и не в резонансе, но что он тогда найдет?
Помню зимой ещё я как-то видел показания частоты, но забыл как это делается.

[Следопыт]

А че не намотать из "толстой" меди, ваще супер будет, или серебра , а контакты родием покрыть Пишите сразу так дешевле, а разницу никто не заметит

Гложат меня смутные сомнения, что господин Ветер подвержен греху "гордыни", ибо понес полную муйню.

[Lvovich]

А че не намотать из "толстой" меди, ваще супер будет, или серебра , а контакты родием покрыть Пишите сразу так дешевле, а разницу никто не заметит

Если медь - на 200 г(10дд) тяжелее при всего лишь , за счет тока , в 1 .5 увеличенном коэффициенте передачи.Так уже делали. Коллега, + 200г на рычаге это серьезно.
Не делайте выводы ( или не порите...как правильно замечено) из контекстов.Вы же отличник.

Сообщение отредактировано Lvovich: Nov 8 2009, 12:44

[Lvovich]

Спасибо уважаемый за ответ.
А вот когда мне предлагают что нибудь революционное, я всегда думаю, а почему так не делают другие ? Ну, дай бог, дай бог..

Квинтэссенция Вашего стиля.Попробуйте возразить по существу.

[Lvovich]

Получил две новых катушки, маленькую и большую.
С 15"  на ровной без травы поверхности искать одно удовольствие, катушка легкая, практически не ощутил замены. Сначала трудновато было с определением центра цели, но потом приспособился: плавно подводя и покачивая край датчика к появлению звука от цели. Пинпойтном (статикой) не пользуюсь.
Завтра на мусорном месте попробую с маленькой катушкой.
Вот только вопрос: почему при смене датчика (их теперь 3) я не вижу значения частоты?
Нажав кнопку S, включаю прибор, мелодия следует мгновенно, высвечивается имя прибора, версия 1.21, исполнение П, затем вместо этих надписей появляется "значение частоты" без цифр и тут же гаснет, прибор уже ищет, реагируя на металлы. В таком случае корректно ли происходит смена датчика?
Понимаю, что прибор может искать и не в резонансе, но что он тогда найдет?
Помню зимой ещё я как-то видел показания частоты, но забыл как это делается.

Поменяйте версию.

[ветер]

Гложат меня смутные сомнения, что господин Ветер подвержен греху "гордыни", ибо понес полную муйню.

Если медь - на 200 г(10дд) тяжелее при всего лишь , за счет тока , в 1 .5 увеличенном коэффициенте передачи.Так уже делали. Коллега, + 200г на рычаге это серьезно.
Не делайте выводы ( или не порите...как правильно замечено) из контекстов.Вы же отличник.

Вам все не слава богу, то Пастернак, то Тургенев, то экзамены, теперь гордыня..


Я без претензий, просто улыбнуло:

Так, максимально реализуемая дальность обнаружения (не глубина в грунте) прибора составляет до 50 см на латунный диск диаметром 25 мм (5 копеек СССР), до 140 см на солдатскую каску (важный показатель для поиска по военной тематике). Такая чувствительность может быть реализована на неминерализованной почве.

Этих показателей удалось добиться благодаря новому высокочувствительному 10-и дюймовому DD преобразователю, выполненному по оригинальной AL-технологии, а также, благодаря новой схемотехнической платформе в совокупности с микропроцессорной обработкой

Оказывается просто алюминевую проволку намотали, зато как звучит АL-технологии

Сообщение отредактировано ветер: Nov 8 2009, 17:53

[Фортуна]

Гложат меня смутные сомнения, что господин Ветер подвержен греху "гордыни", ибо понес полную муйню.

Все мы под Богом со своей муйнёй вы тоже не без греха
Главное, вектор земли под ногами, что бы был правильный
Ветер достоин лучших эпитетов.

[sss]

Если медь - на 200 г(10дд) тяжелее при всего лишь , за счет тока , в 1 .5 увеличенном коэффициенте передачи.Так уже делали. Коллега, + 200г на рычаге это серьезно.

1) Если у меди более высокая токопроводимость, намотайте более тонким проводом... глядишь 50г. сэкономите.
2) Когда будете делать датчик 6х10 ДД , 12кГц - частота в два раза выше ко-во витков катушки ~в 1.4 меньше попробуйте намотать медью...

[Lvovich]

1) Если у меди более высокая токопроводимость, намотайте более тонким проводом... глядишь 50г. сэкономите.

Исходные данные у Вас есть .Просчитайте все сами.И убедитесь- эффективнее увеличить диаметр алюминиевого провода. Напоминаем удельный вес ал. более чем в 3 раза меньше меди.

[Юрвас]

Вчера была возможность испытать маленькую катушку 10X6.
Специально под вечер подъехал на сильно-мусорное и сильно-выбитое место. Уже через несколько минут выцарапал двушку А1, четкий и сильный сигнал, его невозможно было пропустить теркой 74 и Сигом до этого (а они там пылесосили много дней), значит маскировался железом. За полчаса 4 монеты, казалось бы невозможный результат для этого места, сам же со штатной катушкой проходил там много раз.
Работал в дискриме, РВ-0, КТ-7,8
Легкая, ощущение - ест-го продолжения руки, пронырливая..., целеуказание выдает с точностью до см, сама по себе пинтпойтнер.
Уже не хочется снимать, наверное будет штатной

[сергей вологда]

Сперва у меня не было таких разъемов, поэтому поступил проще: отпаял от катушки маму, и нарастил подходящим проводом, стык обмотал сперва сырой резиной, а сверху скотчем (так герметизируют соединения АФУ сотовики, а уж там это действительно головная боль. Только если делать, то надо брать хорошую резину и скотчь, у меня 3М). На данный момент конструкция точно такая как Вы описали (за разъемы спасибо Виктору Олеговичу). Проблем пока не было, да и думаю не будет, метод проверен не раз.

Добрый день.
Лучше сначала 3М, затем сырая резина и снова 3М.
Надёжнее и при повторном снятии герметика кабель чистый.
Резина ленточная для герметизации РЧ кабелей, идёт бухточками примерно 50 мм шириной, проложена какой то не липучей бумагой.

[Lvovich]

Оказывается просто алюминевую проволку намотали, зато как звучит АL-технологии

Коллега , решение из разряда не очевидных, а значит- оригинальных.
Сначала почитайте Пастернака... Потом патентное право.
Ал. провод здесь далеко не все, но одна из важнейших составляющих.
Ну что , опять улыбнуло?
