Радионаушники, готовое решение

[sss]

Подключил к сигнуму. Всё работает,но звук как бы дребезжит что ли. Ставил резисторы 20;47;51;100 Ом 0,25вт  громкость падает ,а дребезжание не убирается. Подключаю к компу звук отличный. Что делать????? Подскажите кто нибудь.

Правильно. Если выставить на наушниках максимальную громкость и громкость в Сиге, более 3, то на пиках звука динамики начинают резонировать... . В добавок в Сиге сигнал подаётся на канальные клемы(без земли) сигнал приходит - не семетричный и перегруженный.
Выход один - ставить делитель и подберать правильно уровент входного сигнала..

динамики 50 ОМ 0,5W

Пробовал... звук тише .... раза в 3!!! И как в трубе...
Искажений меньше т.к. частоты подрезаются и громкость снижается.
Нормализовывать нужно по входу, по входу!

[rcv]

Нормализовывать нужно по входу, по входу!

А в результате какое сопротивление получается на входе? Емкость пришлось ставить ? если да то на сколько?.

[sss]

Сделал уже два переходника с 3,5 на 6,3мм.
В первом параллельно посадил два резистора по 100 ом с каналов на землю... стало интересней. Второй был сделан из шнура от наушников, с регулятором громкости, тут - как хочешь - так и настраиваеш!
Для тех кто будет делать шнуры - переходники: (из собственного опыта).
Гнездо "мама" 3,5мм на кабель - что с пластиковым кожухом, что с металлическим - полное го...но (проверенно на разных)!!! Паять его следует маломощьным паяльником , облудить капелькой активного флюся промыть(!) и не долго! Т.к. внутренние контакты на пластиковой основе, деформируются и после - постоянно начинается пропадание или даже КЗ одного из каналов!

Сообщение отредактировано sss: Apr 4 2012, 10:42

[S.A.W]

И так. Тема поднимает обороты. Думаю пора поговорить о внутреннем аккумуляторе RAPOO H3070. Вопрос к специалистам: Какой аккум большей мощности можно запихнуть в передатчик и наушники, по размеру? Может кто уже пробывал эксперементировать...

Сообщение отредактировано S.A.W: Apr 5 2012, 18:14

[Юрий А.]

Сделал уже два переходника с 3,5 на 6,3мм.
В первом параллельно посадил два резистора по 100 ом с каналов на землю... стало интересней. Второй был сделан из шнура  от наушников, с регулятором громкости, тут - как хочешь - так и настраиваеш!
Для тех кто будет делать шнуры - переходники:  (из собственного опыта).
Гнездо "мама" 3,5мм на кабель - что с пластиковым кожухом, что с металлическим - полное го...но (проверенно на разных)!!!  Паять его следует маломощьным паяльником , облудить  капелькой активного флюся промыть(!) и не долго! Т.к. внутренние контакты на пластиковой основе,  деформируются и после - постоянно начинается пропадание или даже КЗ одного из каналов!

Просматривал китайский магазин,думаю проще выписать там, такой переходник.

http://www.tinydeal.com/ru/635mm-14-inch-s...517-p-9672.html

[asferrum]

И так. Тема поднимает обороты. Думаю пора поговорить о внутреннем аккумуляторе RAPOO H3070. Вопрос к специалистам: Какой аккум большей мощности можно запихнуть в передатчик и наушники, по размеру? Может кто уже пробывал эксперементировать...

по размеру не получится ничего.
я в БОЛЬШИЕ уши аккум от Нокии воткнул в одно ухо,и во второе плату.(см. мои посты выше).
а в передатчике,просто,тупо вывел 2 провода(выкинув родной аккум) и тоже от Нокии(1320 мАч) аккумулятор,привязал скотчем к корпусу.
бутербродик получился,зато теперь на 40-50 часов работы хватит.

[коготь]

Померил наушники рапоо с прилагаемым шнуром выдают 32 Ом, пробовал на МХТ при поднятии сопротивления до 110 Ом на наушниках (поставил переменники и теперь под любой прибор можно подстроить) выдают на цель довольно положительный результат.
Кто будет пробовать, отпишитесь.

[-Sl@yter-]

Сделал уже два переходника с 3,5 на 6,3мм.
В первом параллельно посадил два резистора по 100 ом с каналов на землю... стало интересней. Второй был сделан из шнура  от наушников, с регулятором громкости, тут - как хочешь - так и настраиваеш!
Для тех кто будет делать шнуры - переходники:  (из собственного опыта).
Гнездо "мама" 3,5мм на кабель - что с пластиковым кожухом, что с металлическим - полное го...но (проверенно на разных)!!!  Паять его следует маломощьным паяльником , облудить  капелькой активного флюся промыть(!) и не долго! Т.к. внутренние контакты на пластиковой основе,  деформируются и после - постоянно начинается пропадание или даже КЗ одного из каналов!

Может схемку накидаете переходника для Сигнума, чтобы радиоуши нормально работали. А то они намудрили там со своим выходом - звук хлюпает.
У меня целый пакет лежит разных джеков, вот только не знаю куда чего подсоединять и какие куда ставить резисторы или еще чего.

[asferrum]

Дим,странички 2-3 наверх полистай,там было.
158 и 199 посты.
в 199 под все типы МД нарисовано! респект автору!

Сообщение отредактировано asferrum: Apr 6 2012, 23:00

[коготь]

по радиоканалу есть такое дело хлюпают, но при соединении кабеля на простые и доводки их до 100 Ом работают даже очень гут. Показатели по воздуху впечатляют.

[RUS-LAN]

RAPOO H3070 кто-нибудь пробовал в связке AT Pro?

[-иванов-]

Дим,странички 2-3 наверх полистай,там было.
158 и 199 посты.
в 199 под все типы МД нарисовано! респект автору!

нарисованное там на сиге не работает. я уже говорил об этом.
Действительно киньте фотки или нарисуйте как с переменником получилось. И самое главное какой переменник использовали.
Чёт не могу добиться хорошего звука.
Пользуюсь переделкой из тдс-3 с динамиками 0.5 вт 150 ом. звук супер.
Эти не получаетмя довести до такого уровня. хотя и не плохо работают.
Ждёмс! Поделитесть.

[Govaal]

Что если для постоянной зарядки на копе RAPOO H3070 собрать что-то типа

http://all-make.ru/ehlektronnye_i_ehlektri...t-batareek.html

http://how-make.ru/publ/camodelnoe_zarjadn...areek/1-1-0-757

или купив готовое

http://navalom.ru/www/psk.php?k2=32710569&n=2008062934

использовать переходник

http://www.pleer.ru/_6823.html

Ну или наконец найти готовое решение с miniUSB.

Больших неудобств в копе возникнуть недолжно, коробочку с батарейками можно закрепить в удобном месте, например в нагрудном кармане. Главное тут что МД и наушники не будут связаны проводом. Интересует сколько могут продержаться батарйки подзаряжая аккумулятор наушников. Думаю на полный день должно хватить. Что скажут эксперты?

[ДмитрийV]

Что если для постоянной зарядки на копе RAPOO H3070 собрать что-то типа

Вот оптимальное решение - http://www.chipdip.ru/product/bh341usb.aspx
Все провода есть в комплекте наушников (в батарейный блок вставляем большой юсб и он разветвляется на два мини юсб - для наушникоа и передатчика). При покупке внимательно осмотрите крышку - бывает брак, да и вообще - слабое место.
Для ушей будет работать и на батарейках и на марганцевых акб.
Навигаторы - оптимально блок заряжает от алкалиновах батареек, от марганцевых аккумуляторов - только поддержка заряда, главное не дать сесть батарее устройства до конца.
При емкости акб 2500-2700мА - автономки для наушников хватит на более чем двое суток.
Соотношение зарядка/работа - такое же как и обычно - 1 к 3, то есть 20 мин заряжаем - час работаем, 2ч-6ч.

[S.A.W]

Вот оптимальное решение - http://www.chipdip.ru/product/bh341usb.aspx

А то что напряжение 5 Вольт? Это нормально? Кстате, а какое напряжение выдаёт USB от ноутбука?

Сообщение отредактировано S.A.W: Apr 7 2012, 14:10

[RUS-LAN]

А то что напряжение 5 Вольт? Это нормально? Кстате, а какое напряжение выдаёт USB от ноутбука?

Для зарядки и нужно 5 вольт. У USB, по спецификафии, (неважно ноут или стационарник) на выходе 5 вольт и если не ошибаюсь до 0,5А.

Сообщение отредактировано RUS-LAN: Apr 7 2012, 14:18

[sss]

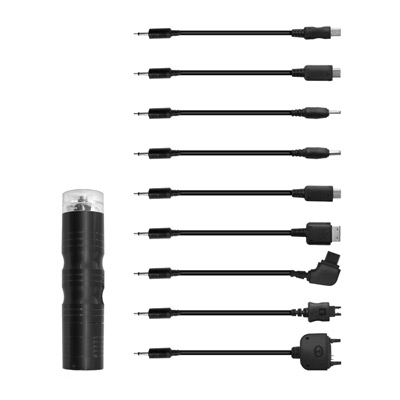

Всё придумано до нас... АА 1шт.
Цена ~ 300р.

Вложенные эскизы изображений

[sss]

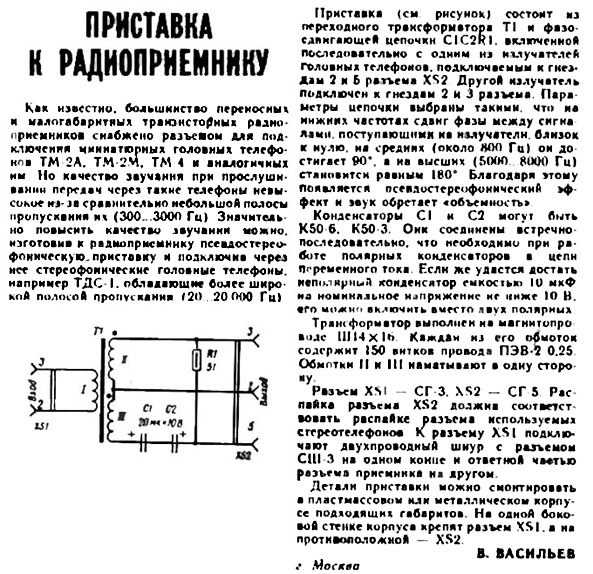

Посетила одна идея... если попробовать сделать псевдостерео?
Поставить на выход МД и такой сигнал подать на передатчик... вход ведь стерео?

Сообщение отредактировано sss: Apr 8 2012, 00:33

Вложенные эскизы изображений

[PitonPiton]

Что если для постоянной зарядки на копе RAPOO H3070 собрать что-то типа

http://all-make.ru/ehlektronnye_i_ehlektri...t-batareek.html

http://how-make.ru/publ/camodelnoe_zarjadn...areek/1-1-0-757

или купив готовое

http://navalom.ru/www/psk.php?k2=32710569&n=2008062934

использовать переходник

http://www.pleer.ru/_6823.html

Ну или наконец найти готовое решение с miniUSB.

Больших неудобств в копе возникнуть недолжно, коробочку с батарейками можно закрепить в удобном месте, например в нагрудном кармане. Главное тут что МД и наушники не будут связаны проводом. Интересует сколько могут продержаться батарйки подзаряжая аккумулятор наушников. Думаю на полный день должно хватить. Что скажут эксперты?

А может будет проще, встроить в МД передатчик RAPOO через схему управления-(включение передатчика при включении МД) и от любого питания от 12 до 5В.? Тогда только останется маленькая проблема с доп. подзарядкой наушников. Плату управления сделать не проблема.

п.с. Народ, подтвердите пожалуйста, те кто использует передатчик RAPOO, есть ли задержка на "мусорке"???? Или может ещё какие нюансы, "подводные камни" возникли???(кроме искажения звука).

[PitonPiton]

RAPOO H3070 кто-нибудь пробовал в связке AT Pro?

Я вот даже в руках не держал RAPOO H3070, но скажу, что работать будет полюбасу, возможно придйдётся настраивать звук резистором, осталось только тщательно проверить на предмет: "задержки звка".

Сообщение отредактировано PitonPiton: Apr 8 2012, 03:35
