шаберы и заточки для них, инструмент для чистки монет

[Angellip]

уверяю что бывают разные. вопрос только цены и качества.

[Soul]

Сегодня прошелся по рынку, зашел в магазин радиодеталей купил вот такую штучку, патрон для цанг и сами цанги ( тут уже кто-то упоминал об этой вещи) в комплекте от 0.1 до 4 мм обошлись мне ровно в 192 рубля. Эта приспособа, также пригодиться тем людям, кто захочет сделать разные формы треугольники, ромбы, шестигранники и много разных других. Ее немножко доработать и она будет сменной под все формы. Я хочу приспособить ее для того станка(если его конечно можно так назвать ), который из пластиковых труб.

вот фото этой вещи





Шабер воткнул, так для общей картинки

[Soul]

Сделал треугольник был удивлен. Даже, если в дрова , заточишь шабер как на трезвую голову.
Все сделал спонтанно, зашел на балкон, поглядел в ящик с инвентарем и артефактами Сел за стол и все очень просто. Не стал выдумывать каких то нанотехнологий. Взял не знаю,что это( как пластик, но не он )


Взял контакт для проводов



Потом вырезал мякоть




Потом вырезал из желтого пластика или как там его .... треугольник и Вставил нашу сочную мякоть с молотка(чтобы вошла плотно) и подправил пассатижами.
Люфта нет. Пробовал затачивать боры и иголки самый маленький размер. Мне понравилась. Делается за 10 мин. С непривычки





Так же можно купить на рынке вот такую штуку, используется как изоляция для двигателей что-то там. Забыл название. Купил кусок за 50р( рынок, думаю что наеб... ) режется легко, достаточно плотен.




Вот как-то так.

Сообщение отредактировано Soul: Feb 19 2012, 21:40

[Soul]

И не нужно писать как сделать так , что бы всегда фиксировать одинаково Об этом уже писали много, сточить грань и крепить всегда одинаково

[Angellip]

ништяк.
чем проще решение тем красивше.
недотямал я за контакты. действительно просто и дёшево.
что касаемо чудоцанги, то выглядит перспективно.
осталось понять как вставлять одинаково.
впринципе можно забить на эту проблему и точить каждый раз заново, но это при наличии электро точила и тонны заготовок.
вытачивать же в ручную каждый раз заново, я пас. руки не козённые. лучше подумать неделю, чем всю жизнь заниматься мартышкиным трудом.

[ОДС]

на счет двигателя

если старый проигрыватель пластинок приспособить
там обороты не большие и регулируются ....

[Angellip]

я свой разобрал ещё в 85 году. посему подойдёт сие чудо или нет, уже не выяснить. если у кого есть, то попробуйте и отпишитесь. может срочно открывать мою рекламу или из рук в руки и бечь покупать. не знаю.

[Серро.]

ништяк.
чем проще решение тем красивше.
недотямал я за контакты. действительно просто и дёшево.
что касаемо чудоцанги, то выглядит перспективно.
осталось понять как вставлять одинаково.
....

На не рабочем крае прутка запил, как в самом первом Вашем варианте..

На него накрутили такой девайс..



Вставил в цангу пруток не зажимая..
выставили по плоскости. зажали цпангу..
Девайсик мона снять чтобы не мешался..

я свой разобрал ещё в 85 году. посему подойдёт сие чудо или нет, уже не выяснить. если у кого есть, то попробуйте и отпишитесь.
...

Аналогично.. только чуть раньше на пару лет решил посмотреть "как оно устроено"... Попа недели полторы как полевой Василёк была !!!

Сообщение отредактировано Серро.: Feb 20 2012, 07:57

[Angellip]

выставили по плоскости на глаз или как?
сутки не спал соображаю туго, так что не пинайте.

[Серро.]

выставили по плоскости на глаз или как?
сутки не спал соображаю туго, так что не пинайте.

Жёстко зажатый девайс на противоположном кончике стержня с запилом, (как у Вас.)
Имеет собственную плоскость, которая и является диктующей.. Выставляем не на глаз.. а просто оперев на тот же камень или какую другую подкладку...



Сообщение отредактировано Серро.: Feb 20 2012, 19:36

[Angellip]

во во. картинка всегда гуд. так оно яснее.

[Серро.]

Картинка в предыдущем посту.
Только ещё раз акцентирую.. Хвостовик(который закручивается на саму цангу) нужно покупать другой. Не удлинённый, а тупо "заглушка" и дома просверлить насквозь его чтиобы пруток проходил сквозь него.

Ещё Картинку надо рисовать или так понятно???

Сообщение отредактировано Серро.: Feb 20 2012, 19:41

[Angellip]

Жёстко зажатый девайс на противоположном кончике стержня с запилом, (как у Вас.)

вот теперь всё ясно.
в довесок рацуха. нам же ещё и вылет нужен (в варенте точилки отруки), посему предварительно вылет вымеряем зажимом, потом зажимаем в цангу.

простое решение, прямо в лоб. зачёт.
плюс в репу с меня за конструктивные, простые решения.

[etrac]

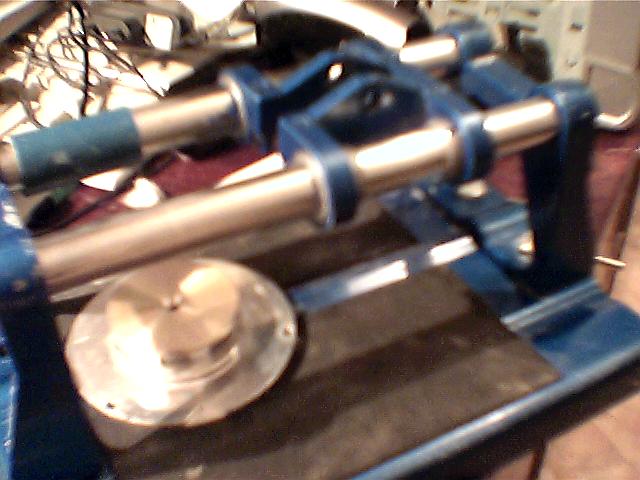

вот фото универсального заточного .можно точить от руки а можно влючить двигатель с маленькой план шайбой на каторую можно наклеить на скоч шкурку.на нем пока нет делительной головки чтобы поворачивать шабер под любым углом. что скажете?

Вложенные эскизы изображений

[Angellip]

фотка размыта ни чего не могу понять.
пожалуйста перефотайте и поясните что там и для чего.
уверен что любой труд будет оценён и что он в любом случае не напрасен.

[Серро.]

вот фото универсального заточного .можно точить от руки а можно влючить двигатель  с маленькой план шайбой на каторую можно наклеить на скоч шкурку.на нем пока нет делительной головки чтобы поворачивать шабер под любым углом. что скажете?

Фото не ахти правда, размыто сильно..

Ну как понял изготовлено по принципу устройства Плиткореза ?

[etrac]

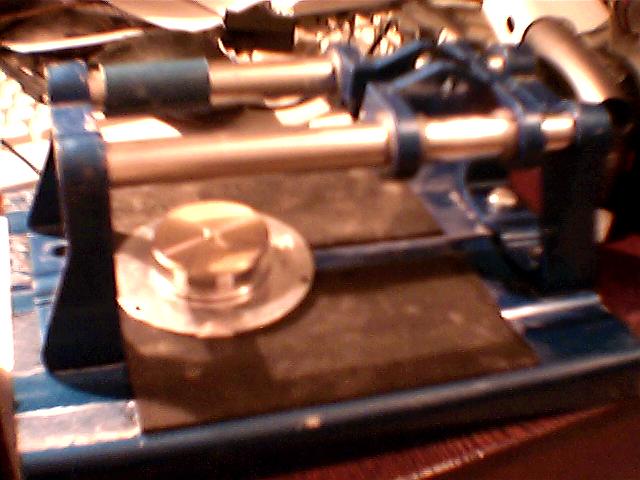

вот новое фото. лучше не получается.да принцип работы как у плиткореза или у принтера.по двум направляющим перемещается коретка на которой крепится делительная головка с цанговым зажимом для крепления инструмента .головка имеет 3 вида свободы действия .1 поворот вокруг оси шабера на 360 градусов. 2 поворот на 90 градусов чтобы задавать угол наклона заточки и 3 подача шабера вдоль оси для приближения к заточному камню.когда все это установлено просто перемещаете коретку вперед - назади затачиваете инструмент вручную.белая вещь внизу это шаговый двигатель с регулируемой скоростью врашения ( съемный) сверху на нем съемная планшайба и если не хотите точить руками проделываете перечисленные выше три операции , включаете двигатель и производите заточку.

Вложенные эскизы изображений

[Angellip]

теоретически судя по написаному должно работать правильно, но как будет на практике и как это изготовить, плюс во сколько всё это денег станет известно одному богу.
лично я смотря на картинку не понимаю как что сделать, где взять двигатель и т.п.
как бы вопросов больше чем ответов.
если вы хотите такие станки на заказ делать людям, то было бы интересно услышать цену и прочее. может зря тут голову ломаю. может проще купить по сходной цене чем изобретать машину времени

[Soul]

Народ поделитесь, кто делал освещение под микроскоп?

[Angellip]

кому как не тебе быть в курсе что вчера приехал комплект поляризации. 2 несчастные стекляшки, но счастья полные штаны.
игрался с 5 утра до 10. офигительно перспективная штуковина. жалею что не заказал её раньше. как жил без неё не понимаю.
всё это конечно эмоции. картинки нада показывать.
то что эльвира присылала с платами - полное Г.
суть не отражают ни на миллиграм. рискнулся купил и не жалею.
отчёт в рисунках напишу. покажу и тут и у себя и у михаила. ни какой рекламы. просто для информации.

есть ли подобные игрушки на твой микроскоп не знаю.
кстати каналья писал про свет. пользует какое то крайне дешёвое решение. вот только не помню где читал. попробуй у него спросить через личку и т.п.
