шаберы и заточки для них, инструмент для чистки монет

[Angellip]

я зануда, посему домахался до этого парня с понижением оборотов.
за деньгу он обещал поковыряться.
по результатам если всё выгорит отпишусь.

[etrac]

я лентяй. посему электро рацуха это как бы гуд.
задал вопрос другу как уменьшить обороты. тот отправил мой вопрос какому то головастику в этой теме.
вот его ответ

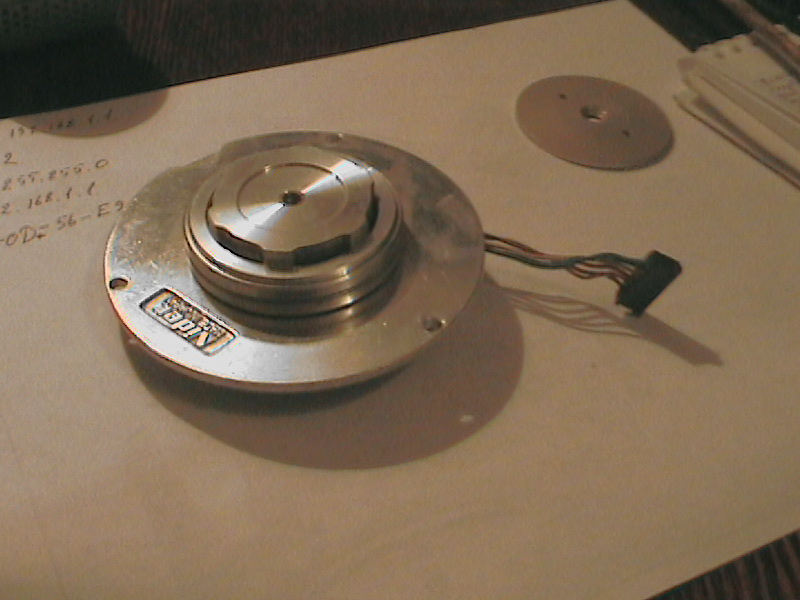

вот изображение шагового двигателя с дисковода.скорость врашения устанавливается скоростью переключения ключей ( скорость подачи импульсов на двигатель)раньше ребята из них делали часы но это без нагрузки. как он себя поведет под нагрузкой я не знаю надо эксперементировать.нужно собирать схему генератора импульсов с частотой ,с которой хотите чтобы врашался двигатель и распределитель на силовые ключи.вот в принципе и все.

Вложенные эскизы изображений

[Angellip]

дейсвительно звучит всё просто.
но ни слова не понятно

не шарю я в электро приблудах ни чего.
у меня всё просто, или работает или на помойку. не моё это.
если человек сделает что запланировал, то рассчитаюсь с ним и результат покажу. если нет, то придётся точить ручками

[январь]

серьезная тема,очень нужная.но очень сильно смеялся как Вы Чмокера уделали,особенно в репутации.спасибо огромное за науку.

[killmouse]

Посмотрев картинку станка на 6й странице, сразу подумал про шаговый движок в станке.
От винчестера не подойдет, это достаточно оборотистая и слабая хрень. оборотов много, а выхлоп никакой.
Лет 8 назад еще пользовался винчестером для заточки скальпелей.
Как и писали Берется БП от компа, подключается винчестер со снятой верхней крышкой, на блин приклеен круг наждачной бумаги. Включил в розетку и пошел точить.
Минусов 2 (обозначил выше) обороты - нагревают деталь, мощность -чуть надавил и движок встал.
Нужно использовать шаговый двигатель от матричного принтера, он гораздо мощнее.
Электронику, собирать, это кому уже по силам.
Простая схема, кстати ей и от винчестера движок запускают:



Но лучше собирать с микроконтроллерным управлением, Схема и описание, в нем можно регулировать шаг и скорость.
Если всё удачно сложится, на след. неделе сделаю немного измененную версию второго варианта управления...
На станке 6я страница зажимы поворотные 2 штуки, по вертикали и горизонтали. я так понял там линейка наклеена с градусами поворота, поближе бы и в разобранном виде глянуть

[Серро.]

дейсвительно звучит всё просто.
но ни слова не понятно

не шарю я в электро приблудах ни чего.
у меня всё просто, или работает или на помойку. не моё это.
если человек сделает что запланировал, то рассчитаюсь с ним и результат покажу. если нет, то придётся точить ручками

а чем плох движок от автомобильных дворников??? и работает от 12 в. и мощи хватит у него..

[гадок]

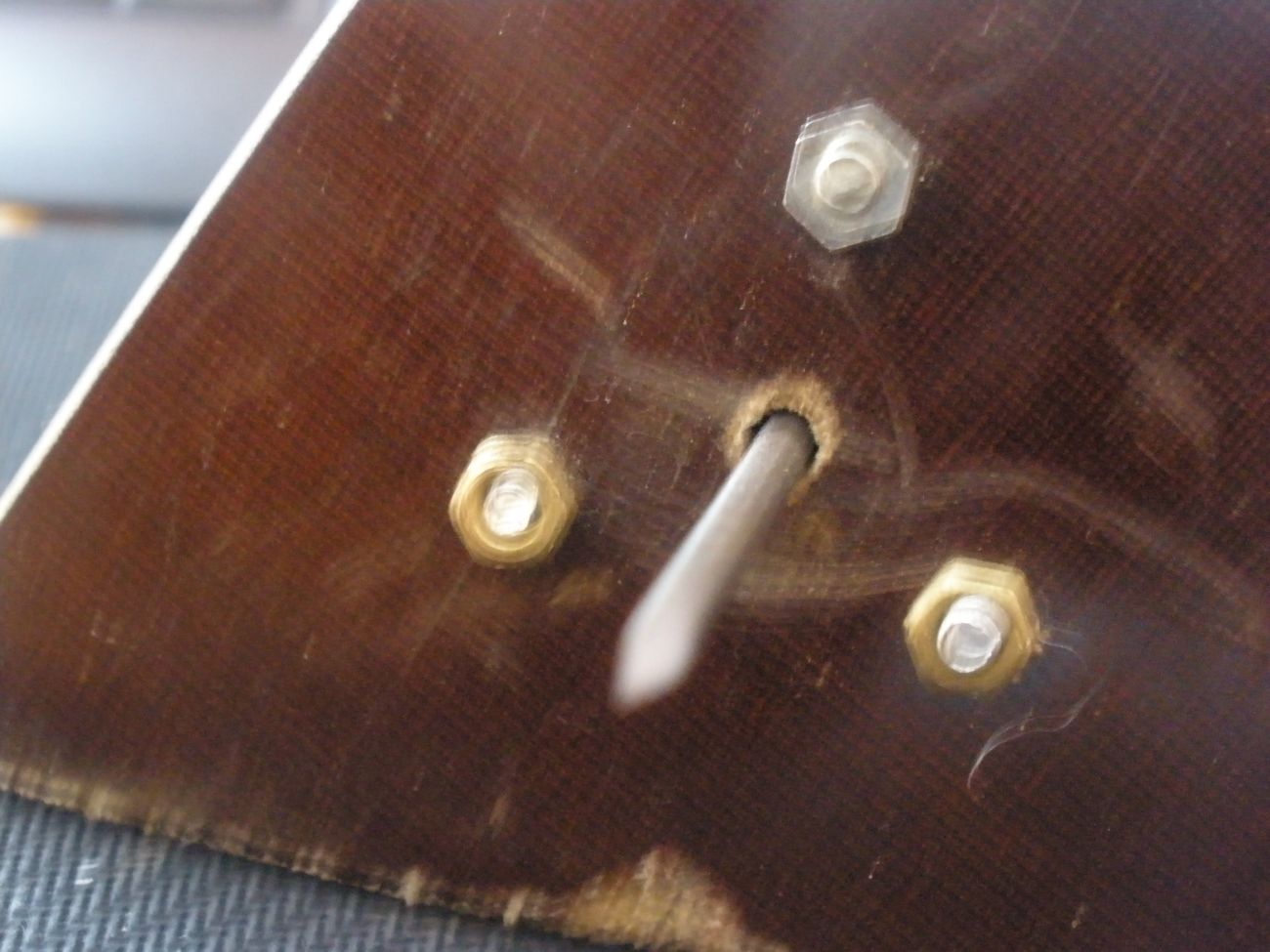

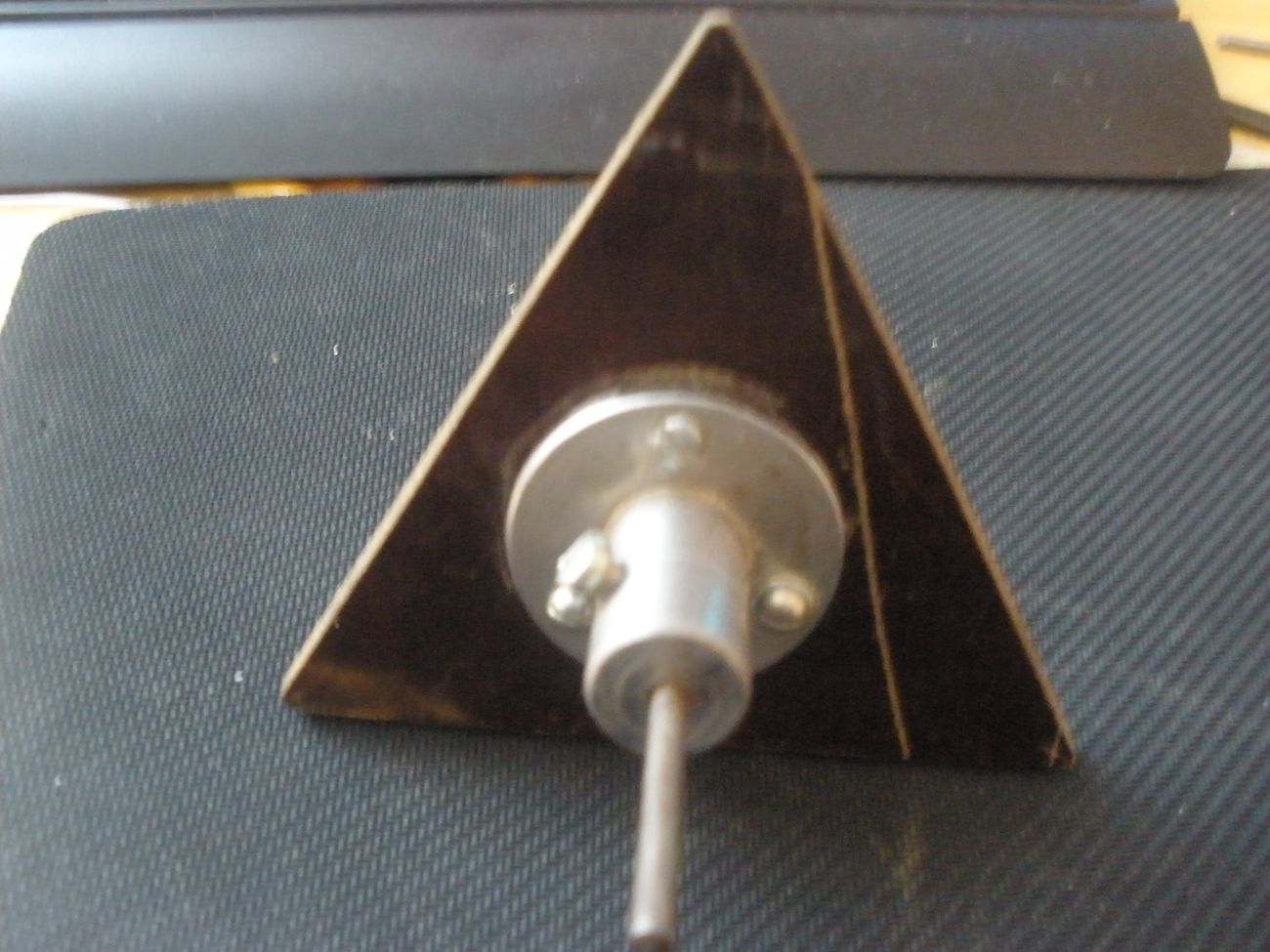

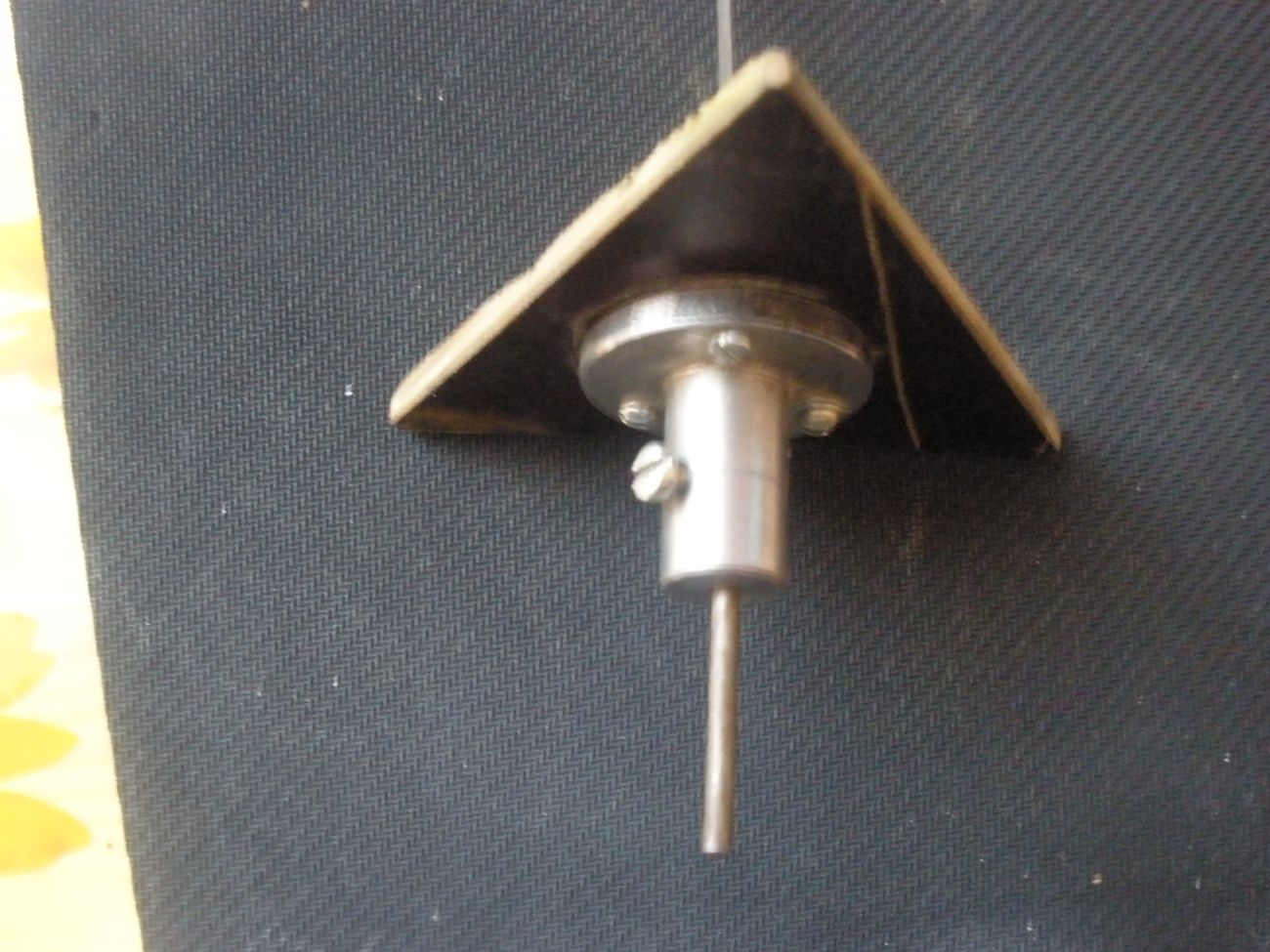

Вот изготовил по совету автора этой ветки точилку.для изготовления треугольника использовал текстолит. что-бы изготовить равносторонний треугольник пришлось прибегнуть к помощи фрезеровщика.токарь выточил муфту-зажим. короче: вот что получилось.

Вложенные эскизы изображений

[Angellip]

На станке 6я страница зажимы поворотные 2 штуки, по вертикали и горизонтали. я так понял там линейка наклеена с градусами поворота, поближе бы и в разобранном виде глянуть

это о чём речь? мысль потерял?
какой станок? какую картинку показать?
что то с просони не сильно сориентирусь.

[Angellip]

а чем плох движок от автомобильных дворников??? и работает от 12 в. и мощи хватит у него..

плох этот и все остальные движки тем, что лично я в них ни черта не понимаю.
нашёлся бы человек который изготовил приблуду. чётко описал как что и почему. что сколько стоит (понимаю что жвижок этот купить нада. не со своей же машины откручивать).
вот тогда бы посмотрел, посторался осознать и сказал бы большое человеческое СПАСИБО.

моих мозгов хватило только на то, чтобы посмотреть варианты точилок в нете и из мусора собрать хоть что то. дальше ладушки. а в электрических вещах вообще соображалки ноль. так что ни поспорить ни привнести какое то конструктивное решение не в состоянии.
глупо спорить о том, в чём вообще ни чего не понимаешь.

[Angellip]

токарь выточил муфту-зажим. короче: вот что получилось.

круто. муфра высокотехнологичная прям вышла
соул вчера хвастался в почту своей точилкой.
сделал ещё проще чем у меня.
попрошу его показать свой зажим.
хоть человек и точит далеко не первых год ножи и прочее от руки, был в шоке от приспособы.
дюже радовался.
цитата "да с этим треугольником можно в Ж... пьяным шаберы затачивать".
тоесть спасибо буржуям или кто там эту приспособу изобрёл.
низкий им поклон за это.

осталось улучшить. сделать вращалку и шкалу (что собственно в набросках уже реализовано листа 2 назад) и вставляние заготовки всегда одинаково (об этом ещё думаем.)

ну и точило додумать.
а лучше чтобы наждак не клеился а как то можно было его менять. чтобы заточку первоначальную на шкурке 150 проводить потом на 600, 1000, 2000, 2500.
как то так.

[Серро.]

плох этот и все остальные движки тем, что лично я в них ни черта не понимаю.
нашёлся бы человек который изготовил приблуду. чётко описал как что и почему. что сколько стоит (понимаю что жвижок этот купить нада. не со своей же машины откручивать).
вот тогда бы посмотрел, посторался осознать и сказал бы большое человеческое СПАСИБО.

моих мозгов хватило только на то, чтобы посмотреть варианты точилок в нете и из мусора собрать хоть что то. дальше ладушки. а в электрических вещах вообще соображалки ноль. так что ни поспорить ни привнести какое то конструктивное решение не в состоянии.
глупо спорить о том, в чём вообще ни чего не понимаешь.

Да тут спорить не нужно..

Движок от компьютера он слабенький и заточен для того чтобы вращать диски..
Движок от дворников полюбому мощнее в разы.. т.к. двигает саму конструкцию дорников + нагрузки на снег, который иногда нападает на стёкла толстенным слоем (стоящее авто). Можно сделать выводы.
+ работает от 12в. В общем нада попробовать.. Тока этим уже заморачиваться некогда..

.

[гадок]

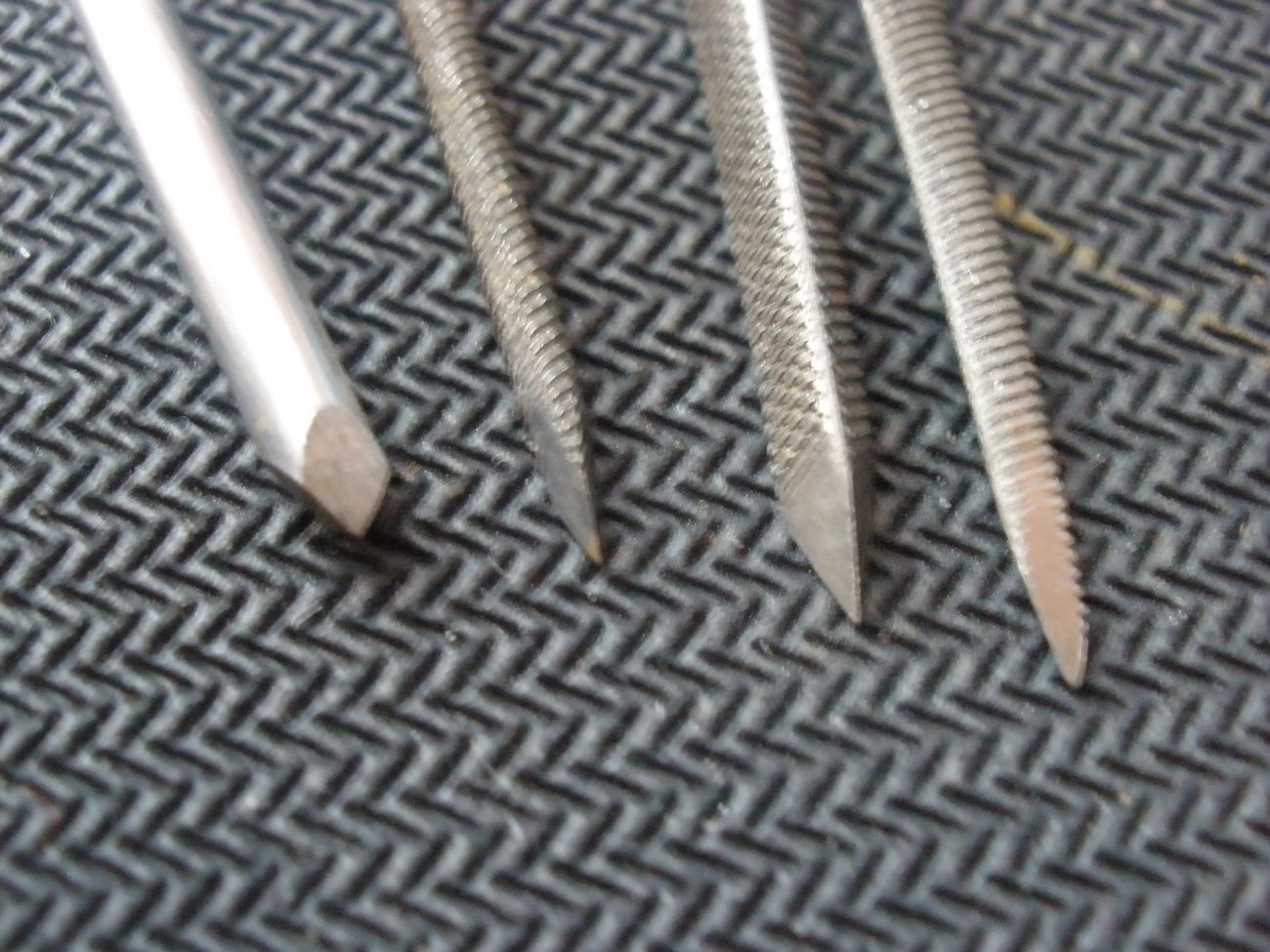

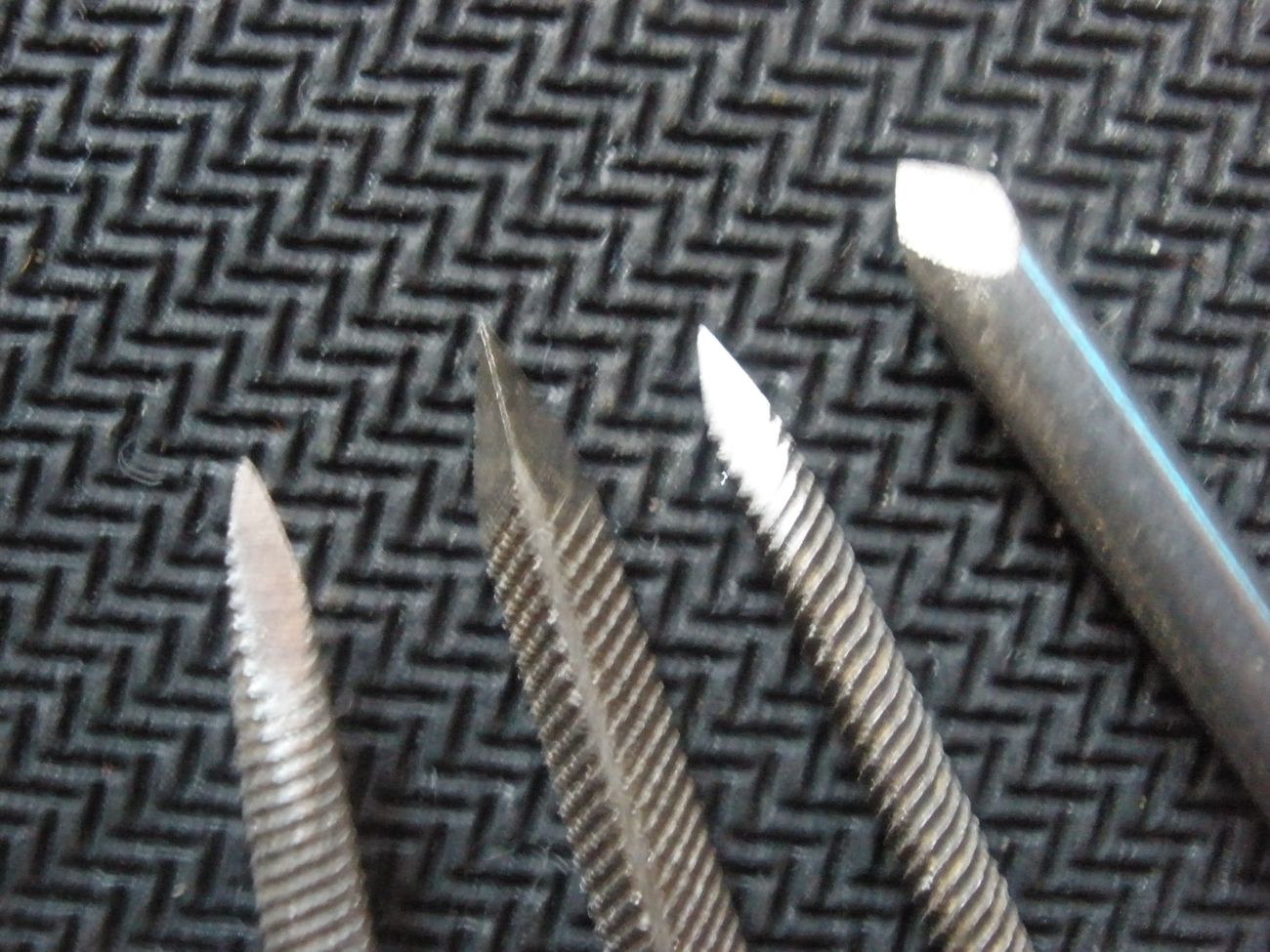

Вот первые наточенные шаберы.
на заточку четырёх шаберов затратил 15 минут.сначала заточил на бруске, а потом доводил на мелкой шкурке. а вообще пришла мысль. если иметь под рукой такую точилку то достаточно иметь один шабер, и время от времени подправлять его.

Вложенные эскизы изображений

[etrac]

а чем плох движок от автомобильных дворников??? и работает от 12 в. и мощи хватит у него..

у него не закреплен жеско вал .будет гулять.при заточке стамески это не критично а при заточке шабера где нужно ловить микроны это уже проблема.

[Angellip]

достаточно иметь один шабер, и время от времени подправлять его.

одного мало. я точу разные. причём не в 1 колличестве.
иногда просто влом отрываться от работы и садиться за заточку.
опять же в одном случае пользую побольше шабер в другом поменьше и т.п.

кстати точу иголки. пользую для монет советов.
у михаила на форуме натыкался за заточку игл. но там он их затачивал электролизом и в конус.
я точу в трёхгранник. сейчас перетачиваю обычные швейные тонкие иглы. метал на них рвань.
посему вопрос. кто знает где достать иглы из вольфрама? должны быть то что нада. вот эту тему хотелось бы попробовать.

[Angellip]

у него не закреплен жеско вал .будет гулять.при заточке стамески это не критично а при заточке шабера где нужно ловить микроны это уже проблема.

вот и ещё один нюанс всплыл.
всё как всегда. всё красиво на бумаге да забыли про овраги

мне судить о движках не с руки.

было бы очень здорово если бы кто то заморочился с изготовлением. реально была бы польза и респект и уважуха создателю.

[etrac]

было бы очень здорово если бы кто то заморочился с изготовлением. реально была бы польза и респект и уважуха создателю.

а изготовлением чего? универсальной заточки с двигателем или без него .и цена вопроса

Сообщение отредактировано etrac: Feb 19 2012, 16:58

[Angellip]

в идеале хочу получить аналог буржуйской заточки что в россии стоит 50 тысяч рублями.
цена вопроса???
ну так как всегда.
как можно дешевле и на выходе как можно лучше.
все разговоры и выдумывания из за бедности.
было бы бабла немеряно, так все купили бы фирмовую и разговаривать было бы неочем.

Сообщение отредактировано Angellip: Feb 19 2012, 17:23

[etrac]

есть задумка сделать заточку типа буржуйской с двигателем для себя. а вот на продажу не знаю за сколько люди готовы взять.стоит ли этим занятся.для изготовления есть все станки.и есть наработка универсального ручного заточного.т.е подставляешь под него любой камень и точишь под любым углом.вот доработаю несколько узлов потом попробую его собрать.мне бы хотябы орентир цен. 1000, 5000, 10000 р

Сообщение отредактировано etrac: Feb 19 2012, 18:02

[Angellip]

в идеале чтобы вы собрали и показали. рассказали что да как.
а там уж пусть люди сами решают. кто хочет сам изготавливает, кто хочет заказывает.
уверен что 10 тысяч ни кто не отдаст.
нету смысла.причём даже если планшайбы будут стоитть 9

[Siniy Borod]

.....
ну и точило додумать.
а лучше чтобы наждак не клеился а как то можно было его менять. чтобы заточку первоначальную на шкурке 150 проводить потом на 600, 1000, 2000, 2500.
как то так.

Алмазные диски, если только, добыть...
Но они, вроде как не сильно мелкие...
